Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт: 1 модель, диапазон до 110 ГГц, соединители 1,0 мм. Ослабление сигнала на заданное значение с малым КСВН.

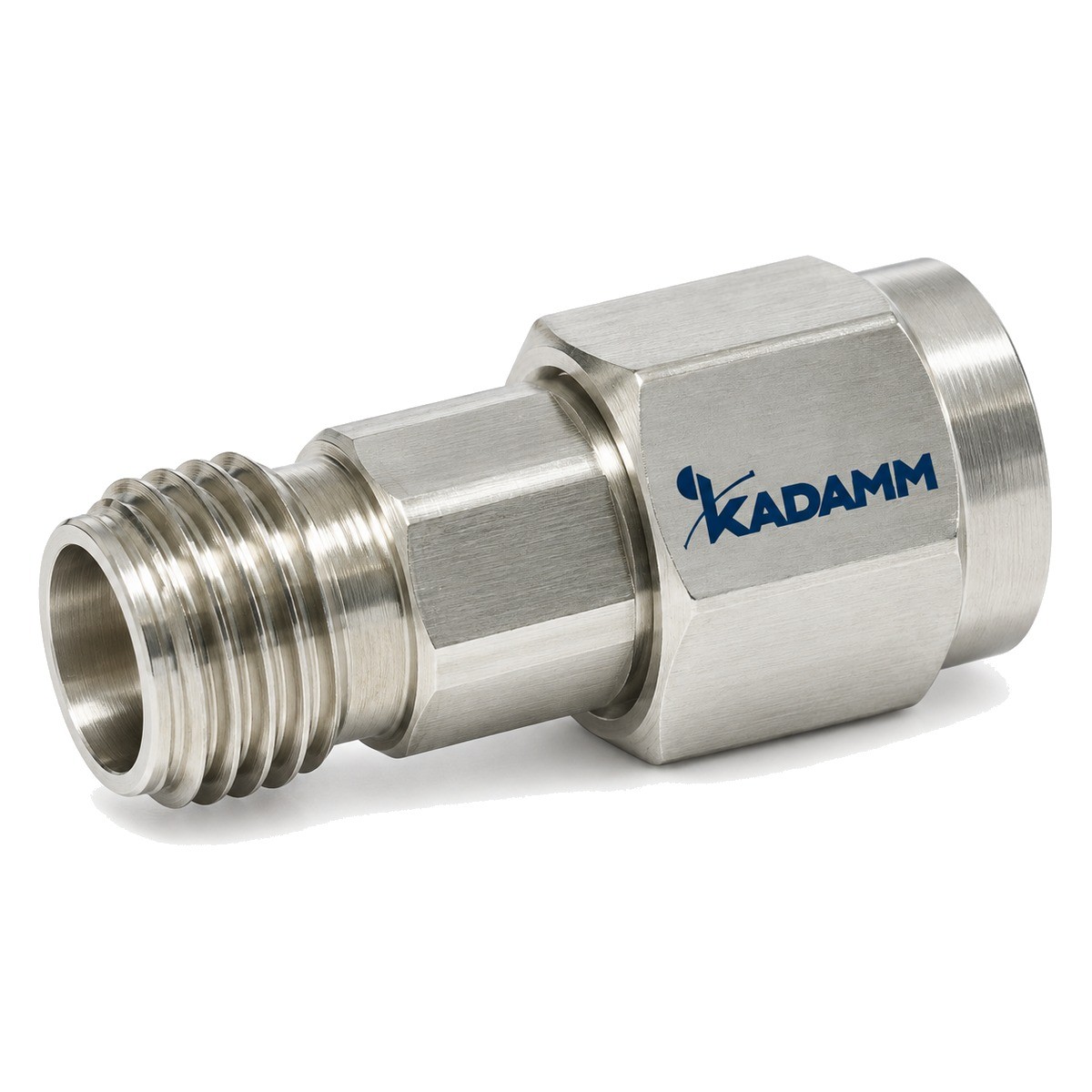

Серия KADAMM АТК-110-1-X-1,0 — 1 модель в диапазоне до 110 ГГц, соединители 1,0 мм.
В серии KADAMM АТК-110-1-X-1,0 — 1 модель. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
Аттенюатор миллиметрового диапазона с соединителем 1,0 мм. Это самое коротковолновое исполнение в линейке фиксированных аттенюаторов KADAMM: модель рассчитана на работу вплоть до диапазона W и оснащена соединителем 1,0 мм — самым миниатюрным из применяемых в линейке типов, рассчитанным на работу коаксиальной линии на таких частотах. Серия состоит из одной модели, номинал ослабления выбирается из ряда в примечании. На миллиметровых волнах длина резистивного звена соизмерима с длиной волны, поэтому звено выполнено тонкоплёночным, а корпус — предельно коротким: любой лишний отрезок линии добавляет потерь и неравномерности. Класс мощности здесь наименьший в линейке: аттенюатор предназначен для сигналов измерительного уровня, а не для мощных трактов. Обратите внимание на несимметричный допуск ослабления в таблице — отклонение вверх допускается больше, чем вниз. Применяют такой аттенюатор при измерениях анализаторами цепей и спектра с удлинителями частоты, для защиты входов смесителей и детекторов, для улучшения согласования между узлами стенда, где даже малое отражение заметно искажает результат измерения. Соединитель 1,0 мм требует аккуратного обращения: стыковать только соосно, затягивать динамометрическим ключом, перед подключением проверять присоединительные размеры калибром. Механически он совместим лишь со своим типом — переходы на 1,85 мм и другие типы ставят отдельными изделиями. При выборе ориентируйтесь на верхнюю границу частот измерения и на уровень сигнала: на миллиметровых волнах источники маломощные, и класс мощности этого исполнения с ними согласуется, но выход усилителя миллиметрового диапазона через такой аттенюатор пропускать нельзя. Если в стенде соседствуют приборы с разными прецизионными соединителями, заранее продумайте цепочку переходов: каждый лишний стык на этих частотах добавляет заметную неравномерность.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | до 110 ГГц |
| Артикул |
|---|
| KADAMM АТК-110-1-X-1,0 |
При заказе подставьте в артикул модели вместо X номинал ослабления — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ: 3, 6 или 10 |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Пример: KADAMM АТК-110-1-10-1,0 — аттенюатор 0–110 ГГц, 1 Вт, ослабление 10 дБ, соединители 1,0 мм вилка — 1,0 мм розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM АТК-110-1-X-1,0 — техническое описание (PDF)
серия X в артикуле — номинал ослабления, дБ. габариты: L: 15,4 мм. Рабочая температура: -55–+125°C. Линейное снижение мощности до 0,1 Вт при 125 °C. Импульсная мощность: 5 Вт (длительность импульса 5 мкс, коэффициент заполнения 10 %). 2 Вт 2 Вт, 1,85 мм
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–110 |
| Средняя мощность, Вт | 1 |
| КСВН, не более | 1,6 |
| Соединитель | 1,0 мм |
| Погрешность ослабления при 3 дБ, дБ | -1,0/+2,0 |
| Погрешность ослабления при 6 дБ, дБ | -1,0/+2,0 |
| Погрешность ослабления при 10 дБ, дБ | -1,0/+2,0 |
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТК-110-1-X-1,0: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Исполнение под соединитель 1,0 мм выделено отдельно: у него свой корпус, своя технология звена и свой класс мощности, общие с другими сериями только принцип.
Только через переход 1,0 мм — 1,85 мм; напрямую эти соединители не стыкуются, а попытка повреждает центральный проводник.
Фактическое ослабление может отличаться от номинала вверх сильнее, чем вниз; при точных измерениях аттенюатор калибруют вместе с трактом.
Все 1 модель серии KADAMM АТК-110-1-X-1,0 работают в диапазоне до 110 ГГц.
У всех 1 модель серии KADAMM АТК-110-1-X-1,0: Диапазон частот, ГГц — 0–110; Средняя мощность, Вт — 1; КСВН — 1,6; Соединитель — 1,0 мм; Погрешность ослабления при 3 дБ, дБ — -1,0/+2,0.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК-110-1-X-1,0 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК-110-1-X-1,0 могут уточняться без уведомления.
Поставляем Аттенюаторы коаксиальные фиксированные 50 Ом, 1 Вт KADAMM АТК-110-1-X-1,0 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
