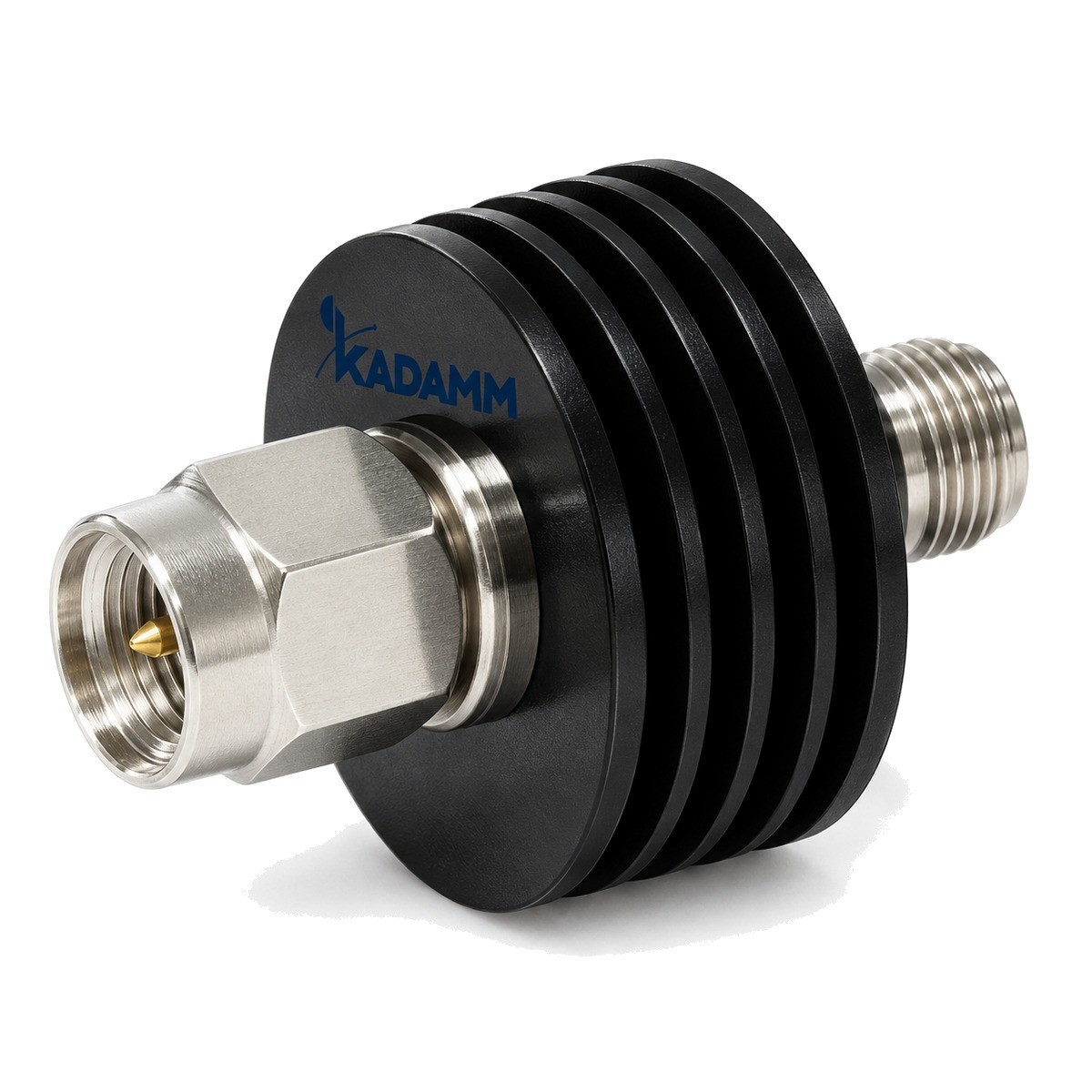

Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт: 19 моделей, диапазон до 67 ГГц, соединители SMA, N, 2,92 мм, 1,85 мм, 2,4 мм, 3,5 мм. Ослабление сигнала на заданное значение с малым КСВН.
Серия KADAMM АТК-5 — 19 моделей в диапазоне до 67 ГГц, соединители SMA, N, 2,92 мм, 1,85 мм, 2,4 мм, 3,5 мм. Модели различаются: частоты, средняя мощность, КСВН, погрешность ослабления при 1~10 дБ, погрешность ослабления при 20 дБ.
В серии KADAMM АТК-5 — 19 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.
Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.
Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.
По таблице исполнений KADAMM АТК-5: КСВН от 1,15 до 1,45; допустимая мощность от 3 до 5 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Аттенюаторы малой мощности с запасом для стендов усилителей. Эта серия — следующий шаг по мощности после самых лёгких измерительных моделей. Корпус по-прежнему цилиндрический и без отдельного радиатора, но крупнее по диаметру: больше масса и поверхность, через которые уходит тепло резистивного звена. Такой запас нужен, когда на вход аттенюатора приходит не измерительный сигнал, а выход маломощного усилителя или генератора с предусилителем. Соединители — N и SMA для частот до Ku-диапазона, 3,5 мм, 2,92 мм, 2,4 мм и 1,85 мм для K, Ka и V. Ряд номиналов в серии глубокий: модели с самыми большими номиналами устроены как цепочка звеньев и заметно длиннее, а их погрешность и КСВН нормированы отдельной строкой таблицы. В примечании к серии указана импульсная мощность с длительностью импульса и коэффициентом заполнения. Это важно для испытаний импульсных усилителей и радиолокационных модулей: в импульсе мощность может быть выше средней, но только при соблюдении указанной скважности, иначе звено перегревается. Если в тракте нужен аттенюатор между двумя устройствами с неидеальным согласованием, модель этого класса подойдёт и как развязывающая вставка — она не боится случайного повышения уровня при наладке. Обратите внимание на температурный диапазон: у этой серии верхняя граница рабочей температуры ниже, чем у ряда более мощных серий, и снижение допустимой мощности при нагреве для малых и больших номиналов задано по- разному. Если аттенюатор стоит в нагретом блоке рядом с усилителем, оценивайте мощность не по комнатной температуре, а по температуре корпуса в работе, и оставляйте запас.
| Параметр | По серии |
|---|---|
| Моделей в серии | 19 |
| Диапазон частот серии | до 67 ГГц |
| Средняя мощность | 3–5 Вт |
| КСВН | 1,15–1,45 |
| Соединитель | по таблице исполнений (вариантов: 10) |
| Погрешность ослабления при 1~10 дБ | -1–0,7 дБ |
| Погрешность ослабления при 20 дБ | -1,2–0,8 дБ |
| Погрешность ослабления при 30 дБ | -1,5–1 дБ |
| Артикул | Частоты, ГГц | Средняя мощность, Вт | КСВН | Соединитель | Погрешность ослабления при 1~10 дБ, дБ | Погрешность ослабления при 20 дБ, дБ | Погрешность ослабления при 30 дБ, дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АТК-12,4-5-X-N | 0–12,4 | 5 | 1,30 | N | 0,6 | 0,7 | 0,8 |
| KADAMM АТК-12,4-5-X-SMA | 0–12,4 | 5 | 1,35 | SMA | 0,6 | — | — |
| KADAMM АТК-12-5-30-SMA | 0–12 | 5 | 1,25 | SMA (вилка – розетка) | — | — | — |
| KADAMM АТК-18-3-X-N | 0–18 | 3 | 1,35 | N | — | — | — |
| KADAMM АТК-18-3-X-SMA | 0–18 | 3 | 1,35 | SMA | — | — | — |
| KADAMM АТК-18-3-X-TNC | 0–18 | 3 | 1,35 | TNC | — | — | — |
| KADAMM АТК-18-5-X-N | 0–18 | 5 | 1,35 | N | 0,7 | 0,8 | 1,0 |
| KADAMM АТК-18-5-X-SMA | 0–18 | 5 | 1,45 | SMA | 0,6 | — | — |
| KADAMM АТК-26,5-5-X-2,92 | 0–26,5 | 5 | 1,35 | 2,92 мм (вилка – розетка) | — | — | — |
| KADAMM АТК-26,5-5-X-3,5 | 0–26,5 | 5 | 1,25 | 3,5 мм | -1,0/+1,0 | — | — |
| KADAMM АТК-26,5-5-X-SMA | 0–26,5 | 5 | 1,35 | SMA | -0,7/+0,7 | -0,7/+0,7 | -0,8/+0,8 |
| KADAMM АТК-3-5-X-N-НИ120 | 0–3 | 5 | 1,2 | N (род уточняйте у менеджера) | — | — | — |
| KADAMM АТК-4-5-X-N | 0–4 | 5 | 1,15 | N | 0,4 | 0,5 | 0,6 |
| KADAMM АТК-4-5-X-SMA | 0–4 | 5 | 1,20 | SMA | 0,4 | — | — |
| KADAMM АТК-40-5-X-2,92 | 0–40 | 5 | 1,25 | 2,92 мм | -0,7/+1,0 | — | — |
| KADAMM АТК-50-5-X-2,4 | 0–50 | 5 | 1,3 | 2,4 мм | -1,0/+1,2 | -1,0/+1,2 | -1,0/+1,2 |
| KADAMM АТК-67-5-X-1,85 | 0–67 | 5 | 1,4 | 1,85 мм | -1,0/+1,5 | -1,2/+1,5 | -1,5/+2,0 |
| KADAMM АТК-8-5-X-N | 0–8 | 5 | 1,20 | N | 0,5 | 0,6 | 0,8 |
| KADAMM АТК-8-5-X-SMA | 0–8 | 5 | 1,25 | SMA | 0,5 | — | — |
Предельные значения: КСВН — не более. При заказе подставьте в артикул модели вместо X номинал ослабления — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Позиция в артикуле | Что подставить |
|---|---|
| X | номинал ослабления, дБ — целое число из перечня модели (строки ниже); запись «1–10» — номиналы от 1 до 10 дБ |
| X: АТК-4-5-X-N, АТК-8-5-X-N, АТК-12,4-5-X-N, АТК-18-5-X-N | 1–10, 20, 30, 40, 50, 60 дБ |
| X: АТК-4-5-X-SMA, АТК-8-5-X-SMA, АТК-12,4-5-X-SMA, АТК-18-5-X-SMA | 1–30 дБ |
| X: АТК-26,5-5-X-SMA | 1–10, 20, 30, 40, 50 дБ |
| X: АТК-26,5-5-X-3,5 | 1–20, 30, 40, 50, 60, 70, 80 дБ |
| X: АТК-40-5-X-2,92 | 1–10, 20, 30, 40 дБ |
| X: АТК-26,5-5-X-2,92 | 5, 6, 10, 15, 20, 30, 40 дБ |
| X: АТК-50-5-X-2,4, АТК-67-5-X-1,85 | 1–10, 20, 30 дБ |
| Соединители | если в артикуле не указано иначе, вход — вилка, выход — розетка; «(р)-(р)» — обе розетки |
Пример: KADAMM АТК-4-5-20-N — аттенюатор 0–4 ГГц, 5 Вт, ослабление 20 дБ, соединители N вилка — N розетка.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM АТК-5 — техническое описание (PDF)
Не входят в подбор (уточняйте у менеджера): KADAMM АТК-18-3-X-N — перечень номиналов уточняйте у менеджера; KADAMM АТК-18-3-X-SMA — перечень номиналов уточняйте у менеджера; KADAMM АТК-18-3-X-TNC — перечень номиналов уточняйте у менеджера; KADAMM АТК-3-5-X-N-НИ120 — перечень номиналов уточняйте у менеджера.
X в артикуле — номинал ослабления, дБ. 1–20 дБ габариты: Ø19×27 мм; 30 дБ габариты: Ø19×30 мм; 40, 50 дБ габариты: Ø16,5×37 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 0. 25 Вт при 120 °C при 1–30 дБ; Линейное снижение мощности до 0,5 Вт при 125 °C при 40–50 дБ. Импульсная мощность при 1–30 дБ: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 0,012 %); Импульсная мощность при 40–50 дБ: 1 кВт (длительность импульса 5 мкс, коэффициент заполнения 0,5 %).
X в артикуле — номинал ослабления, дБ. 1–20, 30 дБ габариты: Ø15,7×37 мм; 40 дБ габариты: Ø16,5×40,3 мм; 50, 60, 70, 80 дБ габариты: Ø16,5×46 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность: 1 кВт (длительность импульса 5 мкс, коэффициент заполнения 0,5 %).
X в артикуле — номинал ослабления, дБ. 1–30 дБ габариты: Ø15,8×39,6 мм; 40 дБ: Ø38×47,6 мм. Рабочая температура: -55–+85°C. Линейное снижение мощности до 0,5 Вт при 125 °C. Импульсная мощность при 1–30 дБ: 200 Вт (длительность импульса 5 мкс, коэффициент заполнения 1,25 %); Импульсная мощность при 40 дБ: 50 Вт (длительность импульса 5 мкс, коэффициент заполнения 1 %).
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Погрешность ослабления при 11~20 дБ, дБ | 0,7 — KADAMM АТК-12,4-5-X-SMA; 0,8 — KADAMM АТК-18-5-X-SMA; 0,5 — KADAMM АТК-4-5-X-SMA; 0,6 — KADAMM АТК-8-5-X-SMA |
| Погрешность ослабления при 21~30 дБ, дБ | 0,9 — KADAMM АТК-12,4-5-X-SMA, KADAMM АТК-12-5-30-SMA; 1,0 — KADAMM АТК-18-5-X-SMA; 0,7 — KADAMM АТК-4-5-X-SMA; 0,8 — KADAMM АТК-8-5-X-SMA |
| Погрешность ослабления при 40 дБ, дБ | 0,9 — KADAMM АТК-12,4-5-X-N; 1,2 — KADAMM АТК-18-5-X-N; 0,7 — KADAMM АТК-4-5-X-N; -1,0/+2,0 — KADAMM АТК-40-5-X-2,92; 0,8 — KADAMM АТК-8-5-X-N |
| Погрешность ослабления при 50 дБ, дБ | 1,0 — KADAMM АТК-12,4-5-X-N; 1,3 — KADAMM АТК-18-5-X-N; 0,7 — KADAMM АТК-4-5-X-N; 0,8 — KADAMM АТК-8-5-X-N |
| Погрешность ослабления при 60 дБ, дБ | 1,1 — KADAMM АТК-12,4-5-X-N; 1,3 — KADAMM АТК-18-5-X-N; 0,8 — KADAMM АТК-4-5-X-N; 0,9 — KADAMM АТК-8-5-X-N |
| Погрешность ослабления при 20/30 дБ, дБ | -0,7/+1,0 — KADAMM АТК-40-5-X-2,92 |
| Погрешность ослабления при 11~20/30/40 дБ, дБ | -0,5/+1,2 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 50/60/70 дБ, дБ | -1,0/+1,5 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 80 дБ, дБ | -1,2/+1,5 — KADAMM АТК-26,5-5-X-3,5 |
| Погрешность ослабления при 40/50 дБ, дБ | -0,5/+1,5 — KADAMM АТК-26,5-5-X-SMA |
| Ослабление, дБ | 40, 50, 60, 70, 80, 90 — KADAMM АТК-18-3-X-N, KADAMM АТК-18-3-X-SMA, KADAMM АТК-18-3-X-TNC; 3, 6, 10, 20, 30 — KADAMM АТК-3-5-X-N-НИ120 |
| Импульсная мощность, Вт | 500 — KADAMM АТК-18-3-X-N, KADAMM АТК-18-3-X-SMA, KADAMM АТК-18-3-X-TNC |
| Степень защиты | IP44 — KADAMM АТК-26,5-5-X-2,92 |
| Погрешность ослабления, ±дБ | 0,6 — KADAMM АТК-3-5-X-N-НИ120 |
| Интермодуляция 3-го порядка (IM3), дБн, не более | −120 — KADAMM АТК-3-5-X-N-НИ120 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Диапазон, в котором нормированы ослабление и КСВН; верхнюю границу задают звено и тип соединителя. В серии: 0–67 ГГц. |
| Средняя мощность, Вт | Непрерывная мощность на входе при нормальной температуре; при нагреве корпуса она снижается по закону из примечания. В серии: 3–5 Вт. |
| Погрешность ослабления при 1~10 дБ, дБ | Допустимое отклонение фактического ослабления от номинала; задано для группы номиналов, указанной в заголовке колонки. В серии: -1–0,7 дБ. |
| КСВН | Согласование входа и выхода с трактом: чем ближе к единице, тем меньше отражение от самого аттенюатора. В серии: 1,15–1,45. |
| Соединитель | Тип соединителей; вход — вилка, выход — розетка, если в артикуле не указано иначе. В серии: по таблице исполнений (вариантов: 10). |
Выбор внутри серии KADAMM АТК-5: средняя мощность, Вт — от 5 у KADAMM АТК-3-5-X-N-НИ120 до 3 у KADAMM АТК-18-3-X-N; КСВН — от 1,15 у KADAMM АТК-4-5-X-N до 1,45 у KADAMM АТК-18-5-X-SMA.
Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.
Комплект поставки модели серии KADAMM АТК-5: аттенюатор, паспорт изделия.
Он снижает уровень до безопасного для входа и одновременно улучшает согласование: отражения от входа прибора ослабляются дважды — на пути туда и обратно.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Корпус крупнее и рассеивает больше тепла, поэтому аттенюатор выдерживает выход маломощного усилителя; набор соединителей уже — без SMP и BNC.
Импульсная мощность допустима только при длительности импульса и коэффициенте заполнения из примечания; средняя мощность при этом не должна превышать класс серии.
Серия KADAMM АТК-5 перекрывает до 67 ГГц: KADAMM АТК-4-5-X-SMA — 0–4; KADAMM АТК-8-5-X-SMA — 0–8; KADAMM АТК-12,4-5-X-SMA — 0–12,4; KADAMM АТК-18-5-X-SMA — 0–18; KADAMM АТК-4-5-X-N — 0–4; KADAMM АТК-8-5-X-N — 0–8; KADAMM АТК-12,4-5-X-N — 0–12,4; KADAMM АТК-18-5-X-N — 0–18; ещё 11 в таблице исполнений.
Соединители серии KADAMM АТК-5 — SMA, N, 2,92 мм, 1,85 мм, 2,4 мм, 3,5 мм; по моделям: KADAMM АТК-4-5-X-SMA — SMA; KADAMM АТК-8-5-X-SMA — SMA; KADAMM АТК-12,4-5-X-SMA — SMA; KADAMM АТК-18-5-X-SMA — SMA; KADAMM АТК-4-5-X-N — N; KADAMM АТК-8-5-X-N — N; ещё 13 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АТК-5 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АТК-5 могут уточняться без уведомления.
Поставляем Аттенюаторы коаксиальные фиксированные 50 Ом, до 5 Вт KADAMM АТК-5 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
