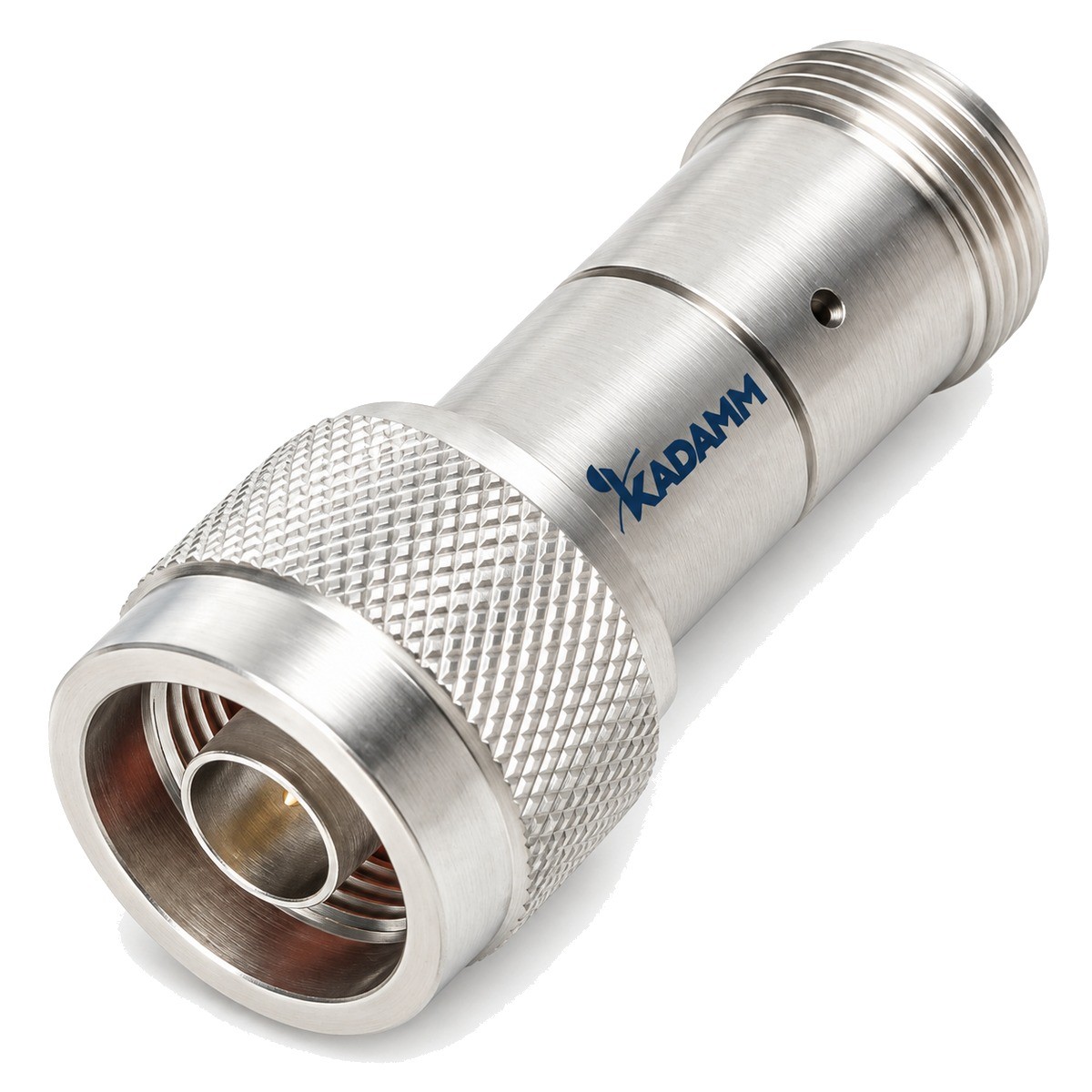

Трансформаторы согласующие 50/75 Ом KADAMM ТС

Трансформаторы согласующие 50/75 Ом: 6 моделей. Согласование трактов с волновым сопротивлением 50 и 75 Ом.

KADAMM ТС
до 3 ГГц
Диапазон частот
6
Моделей в серии
по таблице исполнений
Соединитель

Описание

Состав серии KADAMM ТС: 6 моделей, диапазон до 3 ГГц. Отличия моделей: частоты, мощность, КСВН, неравномерность АЧХ.

Трансформатор волнового сопротивления (согласующий трансформатор) связывает тракты 50 и 75 Ом и снижает отражения в месте стыка.

В серии KADAMM ТС — 6 моделей; диапазон, потери и мощность — в таблице.

Трансформатор волнового сопротивления, или согласующий трансформатор, ставят между двумя участками тракта с разным сопротивлением для уменьшения отражений. Через коаксиальные трансформаторы 50/75 Ом приборы и радиоаппаратура с сопротивлением 50 Ом работают с трактами и техникой 75 Ом — телевизионной, кабельной, видео.

Шлейфовый волноводный трансформатор служит другому: настройкой винтов он компенсирует рассогласование антенны, облучателя или прибора и уменьшает КСВН тракта на рабочей частоте.

Узлы цепей питания и согласования коаксиального тракта.

Тракты разного волнового сопротивления (50 и 75 Ом, к примеру) согласуют трансформатором.

Если свести таблицу исполнений KADAMM ТС: КСВН от 1,06 до 1,25; допустимая мощность от 2 до 50 Вт — у каждой модели своё значение. Нормы указаны поартикульно: сопоставляйте значения в строке той модели, которую выбираете.

Устройство и принцип работы

Конструкция коаксиального трансформатора 50/75 Ом: корпус и соединители разных волновых сопротивлений, 50 Ом и 75 Ом. Потери и частотную характеристику задаёт внутренняя схема согласования, значения смотрите в таблице серии.

Конструктивно это отрезок волновода с фланцами, в стенку которого ввёрнуты настроечные винты. Число винтов указано в таблице.

На стыке линий с разным волновым сопротивлением часть волны отражается, а трансформатор пересчитывает сопротивление так, чтобы каждая сторона была нагружена на своё, и отражение падает.

Винт, введённый в волновод, образует реактивную неоднородность; глубина погружения задаёт её величину, а выбор винта — место вдоль волновода. Несколько винтов выставляют так, чтобы их суммарное отражение совпало по величине с отражением нагрузки и было в противофазе; на рабочей частоте отражения взаимно уничтожаются.

Трансформаторы 50/75 Ом с соединителями на выбор. Серия трансформаторов 50/75 Ом с соединителями на выбор: для стороны 50 Ом и стороны 75 Ом тип соединителя выбирают из списка в таблице, а модель — по диапазону частот и допустимой мощности. Вносимые потери и неравномерность АЧХ в полосе приведены в общих характеристиках серии; их учитывают в расчёте тракта.

Ключевые особенности

Диапазон до 3 ГГцВ обозначениях IEEE это диапазоны L, S — в них работают модели серии KADAMM ТС.
6 моделей в серииРазница между моделями — в параметрах: частоты, мощность, КСВН, неравномерность АЧХ.
Вносимые потери5,7 дБ у всех моделей серии KADAMM ТС.
Соединители на выбор (50Ом)SMA, N, BNC у всех моделей серии KADAMM ТС.
50 и 75 ОмСтык трактов с разным волновым сопротивлением.
Малые отраженияКСВН — в таблице.
МощностьДопустимая мощность — для каждой модели.
СоединителиСоединители по таблице исполнений.

Серия в цифрах

ПараметрПо серии
Моделей в серии6
Диапазон частот сериидо 3 ГГц
Мощность2–50 Вт
КСВН1,06–1,25
Неравномерность АЧХ, дБ, тип.0,1–0,15 дБ

Чем отличается от других исполнений

Коаксиальный переход 50/75 Ом без согласованияСоединители он сочленяет, но отражение из-за разных сопротивлений остаётся.
АттенюаторУлучшает согласование за счёт поглощения мощности в обе стороны, а не преобразования сопротивления.
Волноводный переход между типоразмерамиПереход между сечениями без настройки под нагрузку.

Исполнения серии

АртикулЧастоты, ГГцМощность, ВтКСВННеравномерность АЧХ, дБ, тип.
KADAMM ТС-1302-WX-YZ0–1,321,060,1
KADAMM ТС-1305-WX-YZ0–1,351,060,1
KADAMM ТС-1350-WX-YZ0–1,3501,20,1
KADAMM ТС-3002-WX-YZ0–321,150,15
KADAMM ТС-3005-WX-YZ0–351,150,15
KADAMM ТС-3050-WX-YZ0–3501,250,15

Предельные значения: КСВН — не более. При заказе подставьте в артикул модели соединители сторон 50 и 75 Ом — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.

Как заказать

Позиция в артикулеЧто подставить
WXсоединитель стороны 50 Ом: тип — SMA, N или BNC — и пол соединителя: (в) — вилка, (р) — розетка; например N(в)
YZсоединитель стороны 75 Ом: тип — N, BNC или F — и пол соединителя: (в) — вилка, (р) — розетка; например N(р)

Пример: KADAMM ТС-1302-N(в)-N(р) — трансформатор DC–1,3 ГГц, 2 Вт: сторона 50 Ом — N вилка, сторона 75 Ом — N розетка.

Подбор артикула

Артикул для заказа:

Общие характеристики серии

ПараметрЗначение
Вносимые потери, дБ, не более5,7
Соединители на выбор (50Ом)SMA, N, BNC
Соединители на выбор (75Ом)N, BNC, F

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцПолоса, в которой нормированы согласование и потери; для шлейфового трансформатора — рекомендованный диапазон типоразмера волновода. В серии: 0–3 ГГц.
Мощность, ВтМощность, которую трансформатор пропускает без перегрева. В серии: 2–50 Вт.
КСВНСогласование со стороны каждого порта при нагрузке на номинальное сопротивление. В серии: 1,06–1,25.
Неравномерность АЧХ, дБ, тип.Насколько потери меняются по диапазону частот. В серии: 0,1–0,15 дБ.

Как подобрать

АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Насколько различаются модели серии KADAMM ТС: мощность, Вт : 50 — KADAMM ТС-3050-WX-YZ, 2 — KADAMM ТС-1302-WX-YZ; КСВН : 1,06 — KADAMM ТС-1302-WX-YZ, 1,25 — KADAMM ТС-3050-WX-YZ.

  1. Для стыка трактов разного сопротивления — коаксиальный 50/75 Ом, для подстройки согласования с нагрузкой — волноводный шлейфовый.
  2. Диапазон частот — накрывает рабочие частоты.
  3. Мощность — с запасом относительно сигнала в тракте.
  4. Вносимые потери — допустимые для расчёта линии.
  5. Ответные части определяют соединители или фланцы обеих сторон.

Монтаж и эксплуатация

Трансформатор включают точно в стык двух трактов, причём сторону 75 Ом соединяют только с ответными частями 75 Ом. Шлейфовый трансформатор настраивают по показаниям анализатора цепей; настроенные винты фиксируют и при эксплуатации не вращают.

Применение

Подача питания на активные узлы по коаксиалу, защита входов приборов, согласование трактов.

ИзмеренияРабота приборов с сопротивлением 50 Ом на телевизионных и кабельных трактах 75 Ом.
Телевидение и видеосистемыСтык оборудования разных стандартов сопротивления.
Волноводные трактыСогласование антенн, облучателей, испытуемых изделий с подстройкой.
СтендыКомпенсация рассогласования нагрузки при испытаниях.

Комплект поставки

Модель серии KADAMM ТС поставляется так: трансформатор и паспорт изделия.

Нормативная база и термины

✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки
✓
ГОСТ 13317-89 — соединительные элементы трактов сверхвысоких частот; КСВН — это коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — по нему классифицируют устройства коаксиальных и волноводных трактов и радиоизмерительные приборы
✓
ГОСТ 18238-72 — линии передачи СВЧ: единые термины и их определения

Смотрите также

Вопросы и ответы

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Стыковать можно, но отражение на стыке неизбежно; уменьшить его позволяет трансформатор.

Да, он взаимный.

Да, винтовая настройка позволяет подогнать его к нагрузке и частоте.

Схема согласования вносит ослабление; его величина указана в таблице и входит в расчёт тракта.

Укажите при заказе модель и тип соединителя для стороны 50 Ом и для стороны 75 Ом из списков в таблице.

Серия KADAMM ТС перекрывает до 3 ГГц: KADAMM ТС-1302-WX-YZ — 0–1,3; KADAMM ТС-1305-WX-YZ — 0–1,3; KADAMM ТС-1350-WX-YZ — 0–1,3; KADAMM ТС-3002-WX-YZ — 0–3; KADAMM ТС-3005-WX-YZ — 0–3; KADAMM ТС-3050-WX-YZ — 0–3.

Все 6 моделей серии KADAMM ТС совпадают по параметрам: Вносимые потери, дБ — 5,7, Соединители на выбор (50Ом) — SMA, N, BNC, Соединители на выбор (75Ом) — N, BNC, F.

KADAMM ТС работает в диапазоне до 3 ГГц; 6 моделей, соединители — см. таблицу исполнений. У KADAMM ТС-1,3-N(р)-N(в): диапазон до 1,3 ГГц, 1 модель, соединители N.

КАДАММ — согласующие трансформаторы 50/75 ом: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ТС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ТС могут уточняться без уведомления.

Поставляем Трансформаторы согласующие 50/75 Ом KADAMM ТС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

1 статья

Согласующий трансформатор 50/75 Ом: когда он нужен

Связная и измерительная техника работает в тракте 50 Ом, кабельные сети — в 75 Ом. Прямой стык даёт КСВН около 1,5 и систематическую ошибку измерений. Разбираем, чем трансформатор отличается от резистивного перехода…
