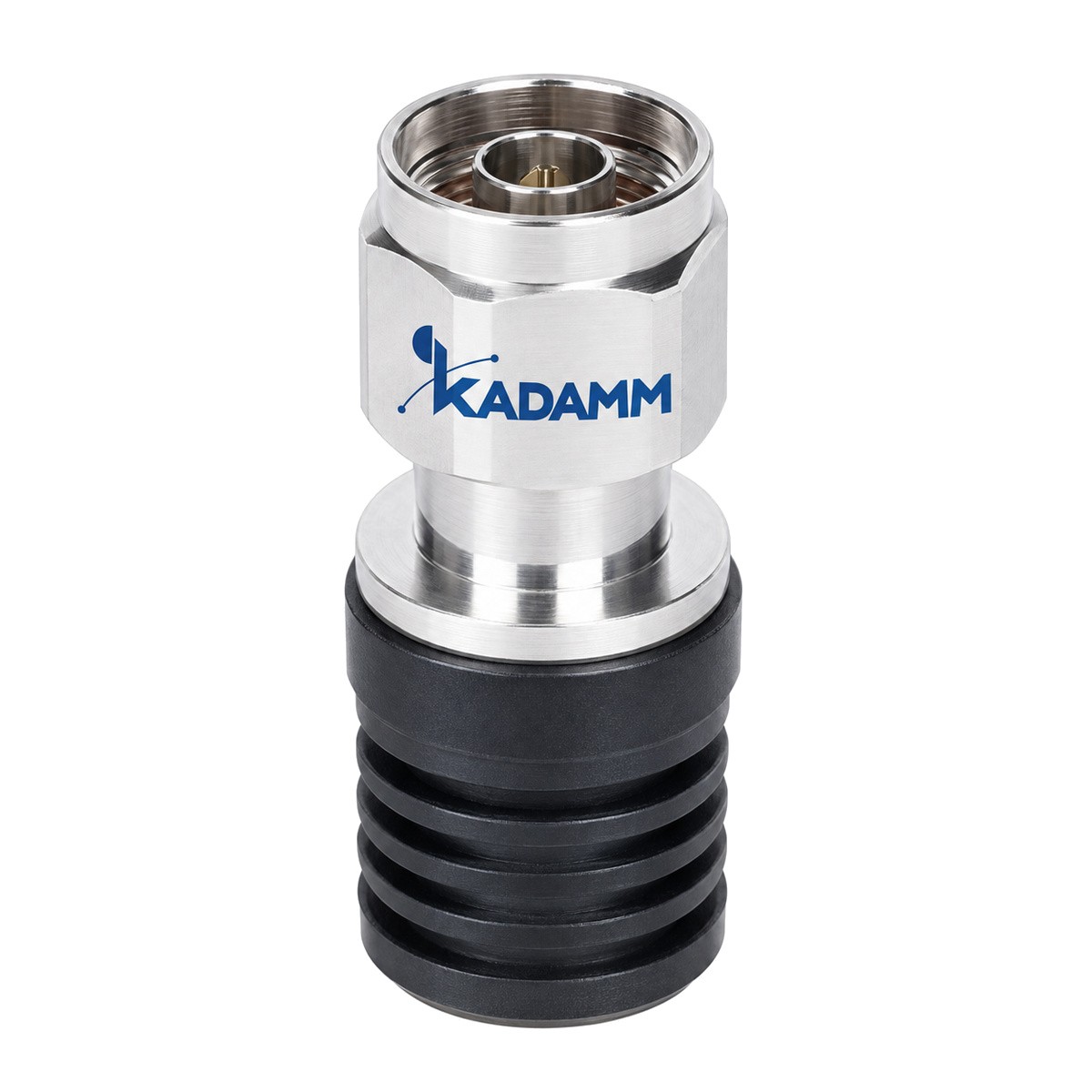

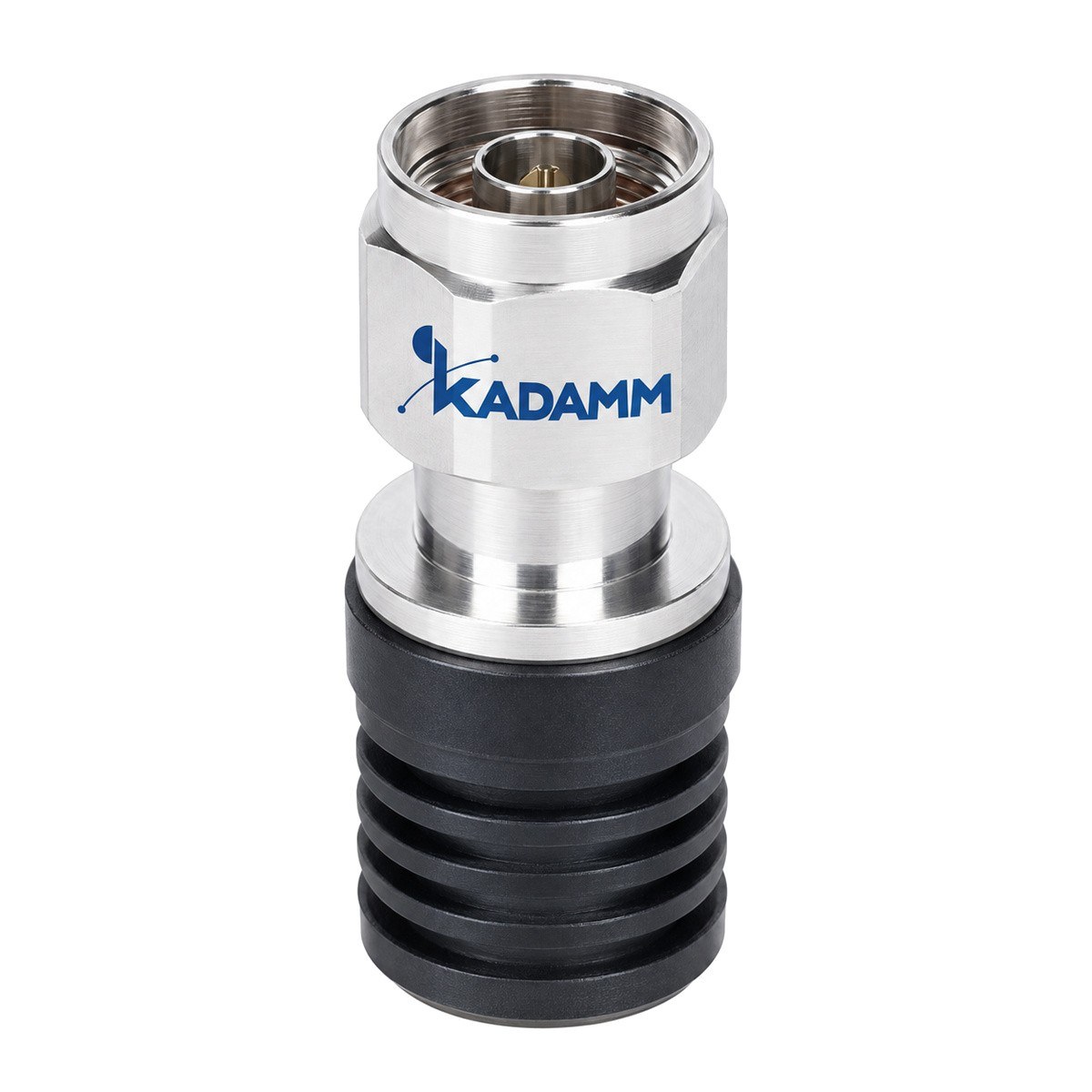

Согласованная нагрузка 50 Ом (эквивалент антенны, терминатор) КАДАММ НС-6000 поглощает мощность на свободном порту делителя, моста или POI и заменяет антенну при настройке передатчика: мощности 2, 5, 10, 25, 50, 100, 200 Вт, полоса DC–6000 МГц, соединители N / 4.3-10 / 7-16, розетка и вилка, возвратные потери ≥21 дБ (DC–3000 МГц), ≥19 дБ (3000–3800 МГц), ≥17 дБ (3800–6000 МГц), интермодуляция ≤−105 дБн. Коаксиальная нагрузка общего назначения для узлов DAS, стендов и измерений.
КАДАММ НС-6000 — согласованная нагрузка для систем внутреннего покрытия (DAS), рабочие частоты DC–6000 МГц.
В DAS согласованная нагрузка закрывает все неиспользуемые порты: свободный выход гибридного моста, резервные входы POI и комбайнеров, неподключённые выходы делителей. Она поглощает приходящую мощность и не отражает её обратно.
Мощность нагрузки выбирают по худшему случаю: на свободный выход моста приходит половина суммарной мощности его входов, а при обрыве ветви сети на нагрузку может уйти больше расчётного. В многооператорских системах нагрузка должна быть того же класса PIM, что и остальные элементы.
На объекте: соединители N / 4.3-10 / 7-16, розетка и вилка; SMA, NEX10, 2.2-5 вилка; монтаж: на порт / настенный; исполнение ip65 по гост 14254-2015 (iec 60529); температура −40…+65 °C; НС-2/5/10-6000-NM — −35…+125 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–6000 МГц |
| Мощность | 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению) |
| Возвратные потери | ≥21 дБ (DC–3000 МГц), ≥19 дБ (3000–3800 МГц), ≥17 дБ (3800–6000 МГц) — исполнения N / 4.3-10 / 7-16; SMA, NEX10, 2.2-5 — КСВН по таблице исполнений; НС-2/5/10-6000-NM — КСВН ≤1,20 во всём диапазоне DC–6000 МГц |
| КСВН | ≤1,20 (DC–3000 МГц), ≤1,26 (3000–3800 МГц), ≤1,33 (3800–6000 МГц) — исполнения N / 4.3-10 / 7-16; SMA, NEX10, 2.2-5 — по таблице исполнений; НС-2/5/10-6000-NM — КСВН ≤1,20 во всём диапазоне DC–6000 МГц |
| PIM3 | ≤−105 дБн (исполнения N / 4.3-10 / 7-16); SMA, NEX10, 2.2-5 — уточняйте у менеджера; НС-2/5/10-6000-NM — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N / 4.3-10 / 7-16, розетка и вилка; SMA, NEX10, 2.2-5 вилка |
| Корпуса | цилиндр Ø20…радиатор 200×176 мм (по мощности) |
| Монтаж | на порт / настенный |
| Температура эксплуатации | −40…+65 °C; НС-2/5/10-6000-NM — −35…+125 °C |
| Исполнение | IP65 (исполнения N / 4.3-10 / 7-16); SMA, NEX10, 2.2-5 — уточняйте у менеджера; НС-2/5/10-6000-NM — уточняйте у менеджера |
| Артикул | Соединитель | Мощность | Вес | Возвратные потери (КСВН) |
|---|---|---|---|---|
| КАДАММ НС-2-6000-NF | розетка N | 2 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-2-6000-NM | вилка N | 2 Вт | Ø20×30,3 мм, вес — уточняйте у менеджера | КСВН ≤1,20 во всём диапазоне DC–6000 МГц |
| КАДАММ НС-2-6000-43F | розетка 4.3-10 | 2 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-2-6000-43M | вилка 4.3-10 | 2 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-2-6000-716F | розетка 7-16 | 2 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-2-6000-716M | вилка 7-16 | 2 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-2-6000-SMAM | вилка SMA | 2 Вт | вес — уточняйте у менеджера | КСВН ≤1,25 |
| КАДАММ НС-2-6000-NEX10M | вилка NEX10 | 2 Вт | вес — уточняйте у менеджера | КСВН ≤1,20 |
| КАДАММ НС-2-6000-2.2-5M | вилка 2.2-5 | 2 Вт | вес — уточняйте у менеджера | КСВН ≤1,20 |
| КАДАММ НС-5-6000-NF | розетка N | 5 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-5-6000-NM | вилка N | 5 Вт | Ø20×30,3 мм, вес — уточняйте у менеджера | КСВН ≤1,20 во всём диапазоне DC–6000 МГц |
| КАДАММ НС-5-6000-43F | розетка 4.3-10 | 5 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-5-6000-43M | вилка 4.3-10 | 5 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-5-6000-716F | розетка 7-16 | 5 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-5-6000-716M | вилка 7-16 | 5 Вт | 0,2–0,25 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-5-6000-NEX10M | вилка NEX10 | 5 Вт | вес — уточняйте у менеджера | КСВН ≤1,20 |
| КАДАММ НС-10-6000-NF | розетка N | 10 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-10-6000-NM | вилка N | 10 Вт | Ø30×30 мм, вес — уточняйте у менеджера | КСВН ≤1,20 во всём диапазоне DC–6000 МГц |
| КАДАММ НС-10-6000-43F | розетка 4.3-10 | 10 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-10-6000-43M | вилка 4.3-10 | 10 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-10-6000-716F | розетка 7-16 | 10 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-10-6000-716M | вилка 7-16 | 10 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-10-6000-SMAM | вилка SMA | 10 Вт | вес — уточняйте у менеджера | КСВН ≤1,25 |
| КАДАММ НС-10-6000-NEX10M | вилка NEX10 | 10 Вт | вес — уточняйте у менеджера | КСВН ≤1,20 |
| КАДАММ НС-25-6000-NF | розетка N | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-25-6000-NM | вилка N | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-25-6000-43F | розетка 4.3-10 | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-25-6000-43M | вилка 4.3-10 | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-25-6000-716F | розетка 7-16 | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-25-6000-716M | вилка 7-16 | 25 Вт | 0,3–0,35 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-NF | розетка N | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-NM | вилка N | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-43F | розетка 4.3-10 | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-43M | вилка 4.3-10 | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-716F | розетка 7-16 | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-50-6000-716M | вилка 7-16 | 50 Вт | 0,45–0,5 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-NF | розетка N | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-NM | вилка N | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-43F | розетка 4.3-10 | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-43M | вилка 4.3-10 | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-716F | розетка 7-16 | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-100-6000-716M | вилка 7-16 | 100 Вт | 2,5–2,6 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-NF | розетка N | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-NM | вилка N | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-43F | розетка 4.3-10 | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-43M | вилка 4.3-10 | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-716F | розетка 7-16 | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
| КАДАММ НС-200-6000-716M | вилка 7-16 | 200 Вт | 3,0–3,1 кг | ≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33) |
Корпуса, вес и сочетания соединителей каждого исполнения — в карточке модели на сайте.
Свободные порты мостов, POI, комбайнеров, делителей и ответвителей в системах покрытия; эквивалент антенны при наладке и проверке передатчиков и репитеров.
Нагрузки ставят и на время монтажа, когда часть сети ещё не подключена: открытые порты нельзя оставлять даже временно.
Мощность. По худшему случаю для порта.
PIM. Того же класса, что система.
Комплект КАДАММ НС-6000: согласованная нагрузка с разъёмами N / 4.3-10 / 7-16, розетка и вилка; SMA, NEX10, 2.2-5 вилка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Не меньше половины суммарной мощности входов моста: при одном рабочем выходе именно столько уходит в нагрузку на втором. Например, при двух операторах по 20 Вт на входах моста нагрузка рассеивает 20 Вт, и её берут с запасом. Если операторов больше двух, суммируют мощности всех входов моста.
Номинал мощности этой нагрузки указан для нормального охлаждения. В закрытых шкафах и при высокой температуре в аппаратной выбирают нагрузку большей мощности. При выборе учитывают и рост мощности, если к мосту позже подключат дополнительного оператора.
Через нагрузку на мосте или POI проходит мощность всех операторов сразу. Если поглощающий элемент или соединитель нелинеен, нагрузка сама рождает продукты интермодуляции, и они расходятся по всей системе. Это особенно заметно на мостах, где нагрузка принимает половину мощности всех операторов.
Поэтому в многооператорских DAS ставят нагрузки с нормированной низкой интермодуляцией и проверяют систему анализатором PIM после монтажа, включая порты с нагрузками. Нагрузки проверяют и после замены — новая должна быть того же класса по интермодуляции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ НС-6000 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Нагрузки согласованные коаксиальные серии КАДАММ НС-6000 — стандартные, DC–6000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
