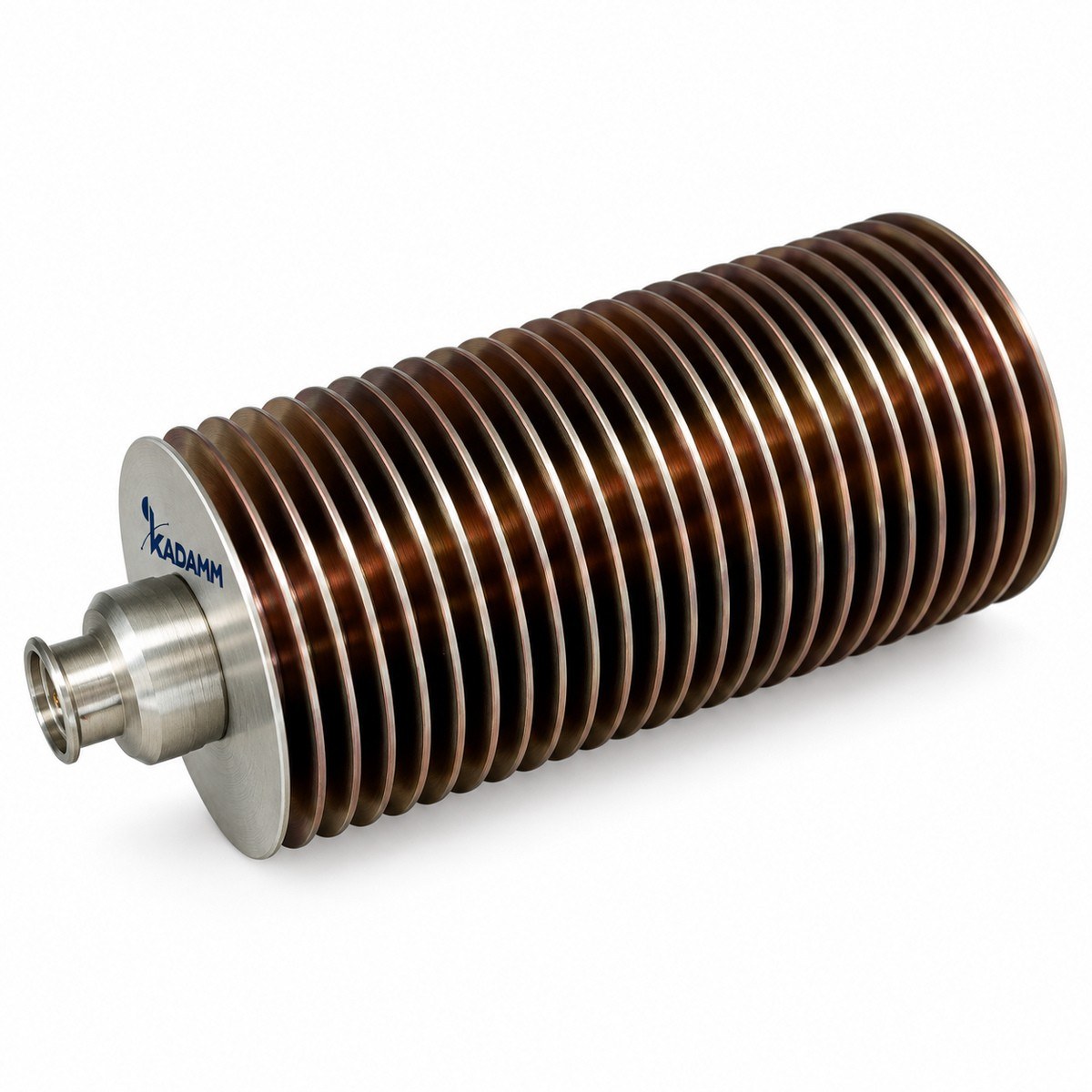

Согласованные нагрузки коаксиальные поглощающие: 4 модели, диапазон 4 – 60 ГГц. Поглощение СВЧ-энергии на конце тракта с малым КСВН.
4 – 60 ГГц
Диапазон частот
4
Моделей в серии
N
Соединитель
Описание
Серия KADAMM НК-П — 4 модели в диапазоне 4 – 60 ГГц, соединители N, SMA, 2,92 мм. Модели различаются: частоты, мощн., КСВН, габариты, имп. мощн.
В серии KADAMM НК-П — 4 модели. Для каждой модели — диапазон, допустимая средняя (и импульсная) мощность, КСВН и соединитель.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Согласованная нагрузка поглощает падающую волну почти без отражения. Её ставят на неиспользуемые порты делителей, мостов и циркуляторов и применяют как эквивалент антенны при настройке передатчика.
По таблице исполнений KADAMM НК-П: КСВН от 1,07 до 1,1; допустимая мощность от 0,5 до 2 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Устройство и принцип работы
Поглощающие согласованные нагрузки. Поглощающая нагрузка отличается от резистивной тем, что энергия рассеивается не в сосредоточенном резисторе, а в объёме поглотителя, распределённого вдоль отрезка линии. Волна, входя в нагрузку, затухает постепенно, и на всём пути её ослабления нет резкого скачка сопротивления, от которого возникло бы отражение. Такое плавное поглощение даёт очень малый КСВН в рабочей полосе. Обратная сторона — нижняя граница частоты. Распределённый поглотитель эффективен лишь тогда, когда отрезок линии сравним с длиной волны, поэтому диапазон таких нагрузок в таблице начинается не с нуля, а с определённой частоты. Ниже неё нагрузка не нормирована, и для тракта с постоянной составляющей или низкими частотами нужна резистивная модель. Серия ориентирована на сантиметровый и миллиметровый диапазоны и на точные измерения: малое и ровное по полосе отражение нужно, когда нагрузка служит эталоном согласования при калибровке, при измерении направленности ответвителей и при проверке развязки ферритовых устройств. Допустимая мощность здесь невелика — это прибор измерительного стола, а не эквивалент антенны. Выбирая модель, проверьте, что нижняя граница её диапазона лежит ниже ваших рабочих частот, а соединитель совпадает с портом прибора: для миллиметровых моделей применяются прецизионные разъёмы. В измерительном комплекте поглощающая нагрузка дополняет резистивную, а не заменяет её: резистивная закрывает нижнюю часть спектра вплоть до постоянного тока, поглощающая обеспечивает наилучшее согласование в своей полосе. Перед использованием её проверяют визуально: следы перегрева или повреждённый центральный контакт говорят о том, что мера требует поверки.
Ключевые особенности
Диапазон 4 – 60 ГГцСерия KADAMM НК-П перекрывает диапазоны IEEE C, X, Ku, K, Ka, V.
4 модели в серииРазличаются: частоты, мощн., КСВН, габариты, имп. мощн.
СоединителиСоединители N, SMA, 2,92 мм.
Серия в цифрах
Параметр
По серии
Моделей в серии
4
Диапазон частот серии
4 – 60 ГГц
Средняя мощность
0,5–2 Вт
КСВН
1,07–1,1
Соединитель
N (вилка); SMA (вилка); K2,92-M
Габаритные размеры
Ø20×25; Ø9×16
Импульсная мощность
10–50 Вт
Исполнения серии
Артикул
Частоты, ГГц
Мощн., Вт
КСВН
Соединитель
Габариты, мм
Имп. мощн., Вт
KADAMM НК-10000/40000-1-2,92(в)-П
10-40
≤1
1,1
K2,92-M
Ø9×16
≤25
KADAMM НК-10000/60000-0,5-П
10-60
≤0,5
1,1
уточняйте у менеджера
Ø9×16
≤10
KADAMM НК-4000/12400-2-N(в)-П
4-12,4
≤2
1,07
N (вилка)
Ø20×25
≤50
KADAMM НК-6000/18000-1-SMA(в)-П
6-18
≤1
1,1
SMA (вилка)
Ø9×16
≤25
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы: пол соединителя в нём указан — (в) вилка. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Как заказать
Позиция в заказе
Что указать
Артикул модели
из таблицы исполнений: частота, мощность и соединитель заданы артикулом
Пол соединителя
указан в артикуле: (в) — вилка. Исполнение с розеткой — по запросу, в обозначении «(р)» вместо «(в)»; возможность такого исполнения для модели уточняйте у менеджера
Рабочий диапазон, в котором нормирован КСВН. Если диапазон начинается не с нуля, нагрузка не предназначена для низких частот и постоянного тока. В серии: 4–60 ГГц.
Средняя мощность, Вт
Непрерывная мощность, которую нагрузка рассеивает без перегрева при нормальной температуре среды; при нагреве окружения допустимая мощность снижается. В серии: 0,5–2 Вт.
Импульсная мощность, Вт
Пиковая мощность в импульсе; задаётся электрической прочностью резистивного элемента и соединителя. В серии: 10–50 Вт.
КСВН
Отражение от нагрузки: чем ближе к единице, тем точнее она воспроизводит согласованное окончание линии. В серии: 1,07–1,1.
Соединитель
Тип и пол соединителя нагрузки; верхний предел частоты соединителя должен быть выше диапазона модели. В серии: N (вилка); SMA (вилка); K2,92-M.
Габаритные размеры, мм
Размеры корпуса — для компоновки и проверки места под теплоотвод. В серии: Ø20×25; Ø9×16.
Как подобрать
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 4 – 60 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.
Выбор внутри серии KADAMM НК-П: средняя мощность, Вт — от ≤2 у KADAMM НК-4000/12400-2-N(в)-П до ≤0,5 у KADAMM НК-10000/60000-0,5-П; КСВН — от 1,07 у KADAMM НК-4000/12400-2-N(в)-П до 1,1 у KADAMM НК-10000/60000-0,5-П; импульсная мощность, Вт — от ≤50 у KADAMM НК-4000/12400-2-N(в)-П до ≤10 у KADAMM НК-10000/60000-0,5-П.
Применение
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки
Комплект поставки модели серии KADAMM НК-П: согласованная нагрузка, паспорт изделия.
Нормативная база и термины
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM НК-П — N, SMA, 2,92 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Поглотитель распределён по длине отрезка линии и эффективен, только когда длина волны соизмерима с ним; ниже нормированного диапазона отражение растёт.
Когда нужно очень малое и равномерное по полосе отражение на высоких частотах — например, для калибровки и точных измерений развязки.
Нет, допустимая мощность серии невелика; для мощных трактов выбирайте нагрузки высокой мощности или общую серию.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НК-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НК-П могут уточняться без уведомления.
Поставляем Согласованные нагрузки коаксиальные поглощающие KADAMM НК-П под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
