Согласованная нагрузка 50 Ом КАДАММ НСП-6000 — эквивалент антенны 5–400 Вт, DC–6000 МГц

Согласованная нагрузка 50 Ом (эквивалент антенны, терминатор) КАДАММ НСП-6000 поглощает мощность на свободном порту делителя, моста или POI и заменяет антенну при настройке передатчика: мощности 5, 10, 25, 50, 100, 200, 300, 400 Вт, полоса DC–6000 МГц, соединители N / 4.3-10 / 7-16, розетка и вилка, возвратные потери ≥18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (у 25–100 Вт нормировано с 340 МГц), интермодуляция ≤−160 дБн. Коаксиальная нагрузка с низкой интермодуляцией для передающих трактов DAS с несколькими несущими.

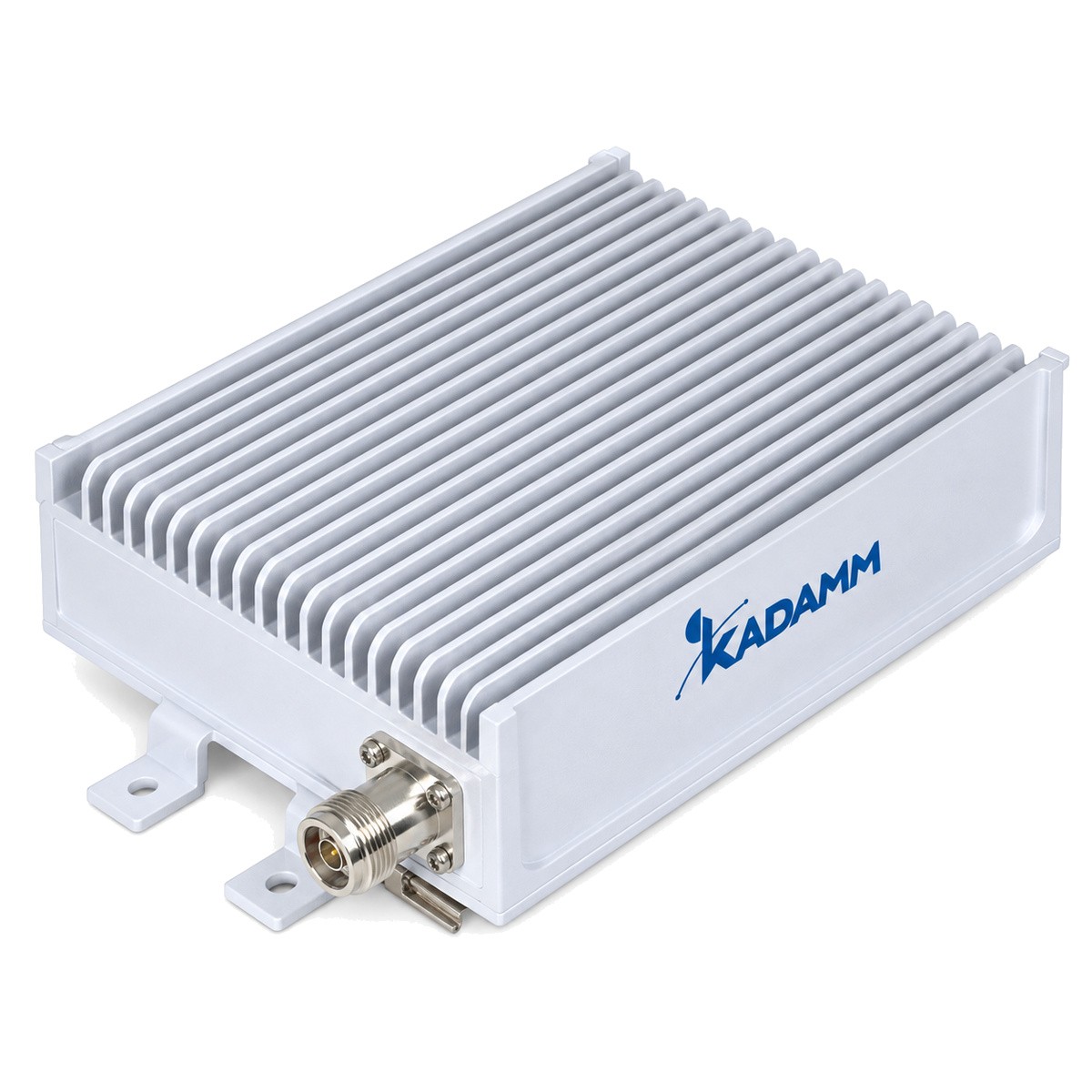

KADAMM НСП-6000
≥18 дБ
Возвратные потери
≤−160 дБн
PIM3
IP65
Исполнение

Описание

КАДАММ НСП-6000 — согласованная нагрузка для систем внутреннего покрытия (DAS), рабочие частоты DC–6000 МГц.

Основной параметр KADAMM НСП-6000 — полоса DC–6000 МГц. У KADAMM НСП-6000 разъём N / 4.3-10 / 7-16, розетка и вилка, у KADAMM НС-4000 — N / 4.3-10 / 7-16, розетка и вилка; SMA вилка, SMB розетка.

Согласованной нагрузкой в DAS закрывают все незадействованные порты: свободный выход гибридного моста, резервные входы комбайнеров и POI, неподключённые выходы делителей. Подведённую мощность нагрузка рассеивает, не возвращая её в тракт.

Мощность нагрузки выбирают по худшему случаю: на свободный выход моста приходит половина суммарной мощности его входов, а при обрыве ветви сети на нагрузку может уйти больше расчётного. Для систем с несколькими операторами нагрузку выбирают по классу PIM, равному классу остальных компонентов.

Измеренные параметры модели: потери на отражение не менее 18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (у 25–100 Вт нормировано с 340 МГц); КСВН не более 1,29 (5 Вт); 25–200 Вт: ≤1,26 до 3800 МГц, ≤1,29 3800–6000 МГц (отражается до 2 % мощности).

Интермодуляция PIM3 — не выше −160 дБн. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.

На объекте: соединители N / 4.3-10 / 7-16, розетка и вилка; монтаж: на порт / настенный; исполнение IP65 по ГОСТ 14254-2015 (IEC 60529); температура −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт). Место крепления выбирают с запасом: кабели должны подходить к соединителям без натяга и перекоса, а ключ — свободно доставать до каждого соединения, не снимая соседнее оборудование.

Ключевые особенности

Чистый трактPIM3 ≤−160 дБн, КСВН ≤1,29 (5 Вт); 25–200 Вт: ≤1,26 до 3800 МГц, ≤1,29 3800–6000 МГц, возвратные потери ≥18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (у 25–100 Вт нормировано с 340 МГц).
МощностьМощность 5, 10, 25, 50, 100, 200, 300, 400 Вт (по исполнению).
Полосы DC–6000 МГцОдно изделие на весь диапазон DC–6000 МГц.

Технические характеристики

Электрические параметры

ПараметрЗначение
Диапазон частотDC–6000 МГц
Мощность5, 10, 25, 50, 100, 200, 300, 400 Вт (по исполнению)
Возвратные потери≥18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (у 25–100 Вт нормировано с 340 МГц)
КСВН≤1,29 (5 Вт); 25–200 Вт: ≤1,26 до 3800 МГц, ≤1,29 3800–6000 МГц
PIM3≤−160 дБн
Нагрузки 10, 300 и 400 ВтНСП-10-6000-SMAF (розетка SMA), НСП-300-6000-… и НСП-400-6000-… (розетка N, 4.3-10 или 7-16): 400–6000 МГц, КСВН ≤1,30, PIM3 ≤−160 дБн, для помещений; масса, габариты и температура — уточняйте у менеджера
Волновое сопротивление50 Ом

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыN / 4.3-10 / 7-16, розетка и вилка
КорпусаØ50×80 мм (5 Вт), 176×145×47,5 мм (25 Вт), 176×145×67 мм (50 и 100 Вт), 176×176×98 мм (200 Вт)
Монтажна порт / настенный
Температура эксплуатации−20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт)
ИсполнениеIP65

Исполнения серии

АртикулСоединительМощностьВесВозвратные потери (КСВН)PIM3
KADAMM НСП-5-6000-NFрозетка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-NF-П150розетка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-NF-П155розетка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-NMвилка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-NM-П150вилка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-NM-П155вилка N5 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43Fрозетка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43F-П150розетка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43F-П155розетка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43Mвилка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43M-П150вилка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-43M-П155вилка 4.3-105 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716Fрозетка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716F-П150розетка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716F-П155розетка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716Mвилка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−160 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716M-П150вилка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−150 дБн (2 × 33 дБм)
KADAMM НСП-5-6000-716M-П155вилка 7-165 Вт1,2 кг≥18 дБ (КСВН ≤1,29)≤−155 дБн (2 × 33 дБм)
KADAMM НСП-25-6000-NFрозетка N25 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-25-6000-NMвилка N25 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-25-6000-43Fрозетка 4.3-1025 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-25-6000-43Mвилка 4.3-1025 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-25-6000-716Fрозетка 7-1625 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-25-6000-716Mвилка 7-1625 Вт1,9–2,0 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-NFрозетка N50 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-NMвилка N50 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-43Fрозетка 4.3-1050 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-43Mвилка 4.3-1050 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-716Fрозетка 7-1650 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-50-6000-716Mвилка 7-1650 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-NFрозетка N100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-NMвилка N100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-43Fрозетка 4.3-10100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-43Mвилка 4.3-10100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-716Fрозетка 7-16100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-100-6000-716Mвилка 7-16100 Вт2,3–2,4 кг≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-NFрозетка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-NF-П150розетка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-NF-П155розетка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-200-6000-NMвилка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-NM-П150вилка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-NM-П155вилка N200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-200-6000-43Fрозетка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-43F-П150розетка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-43F-П155розетка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-200-6000-43Mвилка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-43M-П150вилка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-43M-П155вилка 4.3-10200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-200-6000-716Fрозетка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-716F-П150розетка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-716F-П155розетка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-200-6000-716Mвилка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−160 дБн
KADAMM НСП-200-6000-716M-П150вилка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−150 дБн
KADAMM НСП-200-6000-716M-П155вилка 7-16200 Вт4,4 кг≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29)≤−155 дБн
KADAMM НСП-10-6000-SMAFрозетка SMA10 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-300-6000-NFрозетка N300 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-300-6000-43Fрозетка 4.3-10300 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-300-6000-716Fрозетка 7-16300 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-400-6000-NFрозетка N400 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-400-6000-43Fрозетка 4.3-10400 ВтуточняйтеКСВН ≤1,30≤−160 дБн
KADAMM НСП-400-6000-716Fрозетка 7-16400 ВтуточняйтеКСВН ≤1,30≤−160 дБн

Корпуса, вес и сочетания соединителей каждого исполнения — в карточке модели на сайте.

Соответствие нормативной базе

✓
Наименование по номенклатуре РФ — Нагрузка согласованная коаксиальная Low-PIM
✓
Присоединительные размеры соединителей — тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4)
✓
Климатическое исполнение — климатическое исполнение УХЛ1 по ГОСТ 15150-69: открытый воздух, умеренный и холодный климат; рабочие температуры — см. раздел «Технические характеристики»
✓
Степень защиты оболочки — степень защиты IP65 согласно ГОСТ 14254-2015 (IEC 60529)
✓
Терминология и параметры — по ГОСТ 18238-72 — КСВН, волновое сопротивление и вносимое ослабление; по ГОСТ 23221-78 — развязка и прямые потери

Применение

Свободные порты делителей, ответвителей, мостов, POI и комбайнеров в системах покрытия; эквивалент антенны при наладке и проверке репитеров и передатчиков.

Даже на период монтажа, пока часть сети не собрана, порты закрывают нагрузками — временно открытый порт недопустим.

Как подобрать

Мощность. По худшему случаю для порта.

PIM. Того же класса, что система.

Комплект поставки

Комплект КАДАММ НСП-6000: согласованная нагрузка с разъёмами N / 4.3-10 / 7-16, розетка и вилка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.

Читайте также

Вопросы и ответы

Не меньше половины суммарной мощности входов моста: при одном рабочем выходе именно столько уходит в нагрузку на втором. Пример: два оператора по 20 Вт на входах моста дают на нагрузке 20 Вт рассеиваемой мощности — нагрузку берут с запасом. При трёх и более операторах складывают мощность, поданную на все входы моста.

Номинал мощности этой нагрузки указан для нормального охлаждения. Если аппаратная жаркая или нагрузка стоит в закрытом шкафу, её берут с запасом по мощности. Возможное подключение к мосту ещё одного оператора в будущем тоже закладывают в запас по мощности.

На нагрузку, установленную на мосту или в POI, приходится суммарная мощность всех операторов одновременно. При нелинейности поглотителя или разъёма нагрузка становится источником интермодуляционных продуктов, которые распространяются по всей системе. Сильнее всего это сказывается на мостах — нагрузка там поглощает половину суммарной мощности операторов.

Отсюда требования для многооператорских DAS: нагрузки — с нормированной низкой интермодуляцией, а после монтажа — проверка системы анализатором PIM, включая порты, закрытые нагрузками. Нагрузки проверяют и после замены — новая должна быть того же класса по интермодуляции.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. При смешении несущих возникают продукты третьего порядка; если они попадают в полосу приёма базовой станции, чувствительность оператора на объекте снижается. У этой модели PIM3 не выше −160 дБн.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Перемычки, нагрузки и крепёж заказывают одновременно с пассивными элементами — так все компоненты системы окажутся одного класса. Комплект из одной партии проще принять и проверить на интермодуляцию.

Гарантии и сервис

Гарантия на КАДАММ НСП-6000 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.

КАДАММ НСП-6000 — запросить цену и сроки
Подберём мощность и соединитель под порт вашего тракта. Доставка по России.

Поставляем Нагрузки согласованные коаксиальные серии КАДАММ НСП-6000 — Low-PIM, DC–6000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
