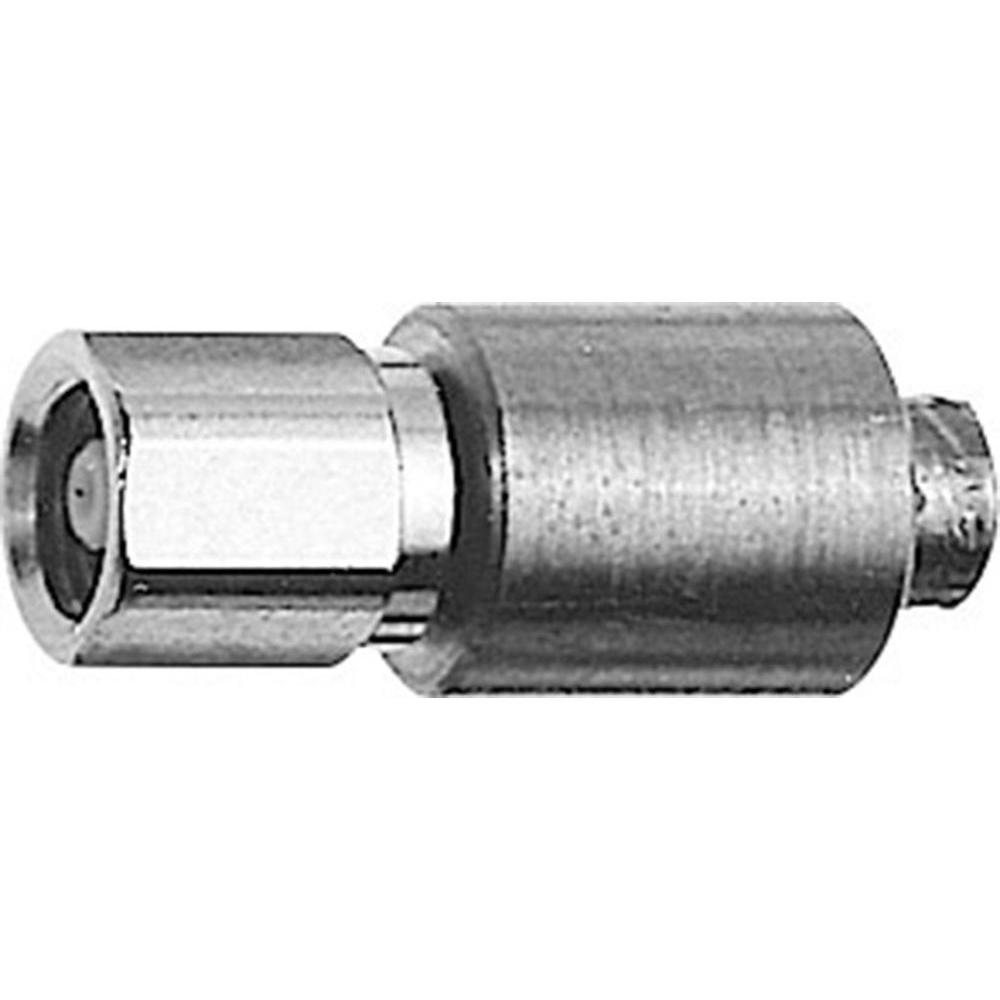

Нагрузочное сопротивление SMC с сопротивлением 50 Ом гнездо и мощностью 1 Вт. Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
| Характеристика | Значение |
|---|---|
| Коммутационная износостойкость | ≥ 100 |
| Рекомендуемый момент затяжки | 25 - 35 Нсм |
| Элемент | Материал |
|---|---|
| Центральный пружинящий контакт | бериллиевая бронза | CuBe2 |
| Внешний контакт | латунь | CuZn39Pb3 |
| Стальные детали корпуса | латунь | CuZn39Pb3 |
| Изолятор | политетрафторэтилен | PTFE |
| Элемент | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля | Cu1Ni2Au1.27 |
| Внешний проводник | золото | Cu1Ni2Au0.8 |
| Стальные металлические детали | золото | Cu1Ni5Au0.2 |
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 55/155/21.
Соответствие RoHS: 2011/65/EU.
| Характеристика | Значение |
|---|---|
| Сопротивление проводников: внутренний проводник | ≤ 5 мОм |
| Сопротивление проводников: внешний проводник | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 6 ГГц |
| Потери на отражение |
> 38 дБ / 1 ГГц > 34 дБ / 2 ГГц > 26 дБ / 3 ГГц > 20 дБ / 6 ГГц |
| Группа/стандарт | Структура | Вес |
|---|---|---|
| 20 дБ | 6 ГГц | 3 г |
Промышленное оборудование Telegartner J01176A0001 - Нагрузочное сопротивление SMC от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
