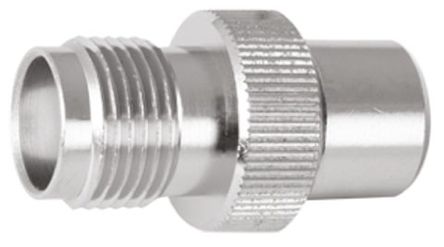

Нагрузочное сопротивление TNC · 50 Ом гнездо. Среди коаксиальных разъёмов широко распространены разъёмы TNC. Схожие с BNC, разъёмы при этом могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения данного вида разъемов - 50 или 75 Ом. TNC подходят для эластичных и полужестких типов кабеля. Модели разъёмов TNC выпускаются для монтажа на печатные платы, используя как технологию сквозной пайки, так и обратной опрессовки контактов.
Для монтажа кабельных разъёмов TNC используются обжим и опрессовка. Использование разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости. Разъёмы TNC являются экономичным решением для высокочастотных коаксиальных соединений. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 0.46 - 0.69 Н м |
| Коммутационная износостойкость | ≥ 500 |
| Компонент | Материал |
|---|---|
| Центральный контакт | бериллиевая бронза | CuBe2 |
| Внешний проводник | латунь | CuZn39Pb3 |
| Стальные металлические детали | латунь | CuZn39Pb3 |
| Изолятор | политетрафторэтилен | PTFE |
| Компонент | Покрытие |
|---|---|
| Центральный контакт | золото поверх никеля | Cu2Ni2Au0.8 |
| Внешний проводник | никель | Cu2Ni5 |
| Стальные металлические детали | никель | Cu2Ni5 / сплав CuSnZn3 |
Эксплуатация в соответствии c IEC 60068 - 1: 40/155/21
| Характеристика | Значение |
|---|---|
| Сопротивление проводников: внутренний проводник | ≤ 10 мОм |
| Сопротивление проводников: внешний проводник | ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.5 кВ еф./50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 500 В еф./50 Гц |
| Потери на отражение | > 32 дБ /1 ГГц > 26 дБ /2 ГГц > 24 дБ /2.5 ГГц > 20 дБ /4 ГГц |
| КСВН | < 1.051 /1 ГГц < 1.105 /2 ГГц < 1.133 /2.5 ГГц < 1.220 /4 ГГц |
| Рабочая частота | 20 дБ | 1 Вт |
16 г
Промышленное оборудование Telegartner J01016A0003 - Нагрузочное сопротивление TNC от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
