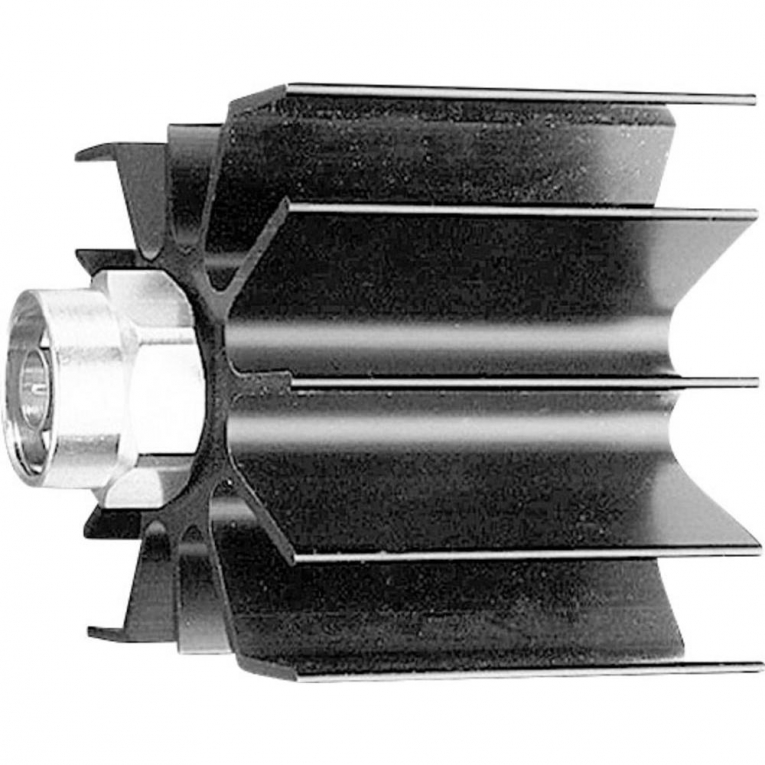

Нагрузочное сопротивление N – это высококачественный штекер с радиатором охлаждения, имеющий сопротивление 50 Ом. Коаксиальные разъёмы N типа получили широкое применение благодаря своему среднему размеру, точной посадке и устойчивости к погодным факторам. N разъёмы оснащены надёжным резьбовым ответным соединением, что делает их универсальными для использования на частотах до 11 ГГц.
Сопротивление кабельного соединения составляет 50 Ом, что позволяет использовать N разъёмы с эластичными, полужесткими и фидерными типами кабелей. При монтаже N разъёмов применяются обжим и опрессовка. Уникальная конструкция оборудования, разработанного для производства разъёмов этой серии, обеспечивает отличные показатели потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям защиты окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Часть | Материал |
|---|---|
| Центральный контакт | латунь | CuZn39Pb3 |
| Внешний проводник | латунь | CuZn39Pb3 |
| Стальные металлические детали | латунь | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнение | силиконовая резина | MVQ |
| Часть | Материал покрытия |
|---|---|
| Центральный контакт | серебро поверх меди | Cu2Ag5 |
| Внешний проводник | белая бронза | CuSnZn3 (Telealloy) |
| Стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) |
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1, 40/155/21
Соответствие RoHS: 2002/95/EC
| Характеристика | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Рассеиваемая мощность | 1 / 2 Вт |
Группа/стандарт: структура >24 дБ /18 ГГц | 10 Вт
Вес: 164 г
Промышленное оборудование Telegartner J01026A0011 - Нагрузочное сопротивление N от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
