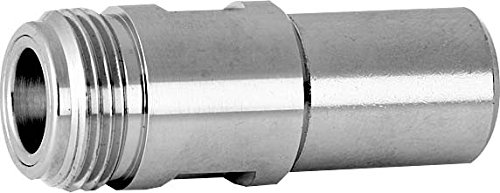

Нагрузочное сопротивление N · 50 Ом штекер. Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Часть | Материал |
|---|---|
| Центральный контакт | латунь | CuZn39Pb3 |
| Внешний проводник | латунь | CuZn39Pb3 |
| Стальные металлические детали | латунь | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнение | силиконовая резина | MVQ |
| Часть | Покрытие |
|---|---|
| Центральный контакт | серебро поверх меди | Cu2Ag5 |
| Внешний проводник | белая бронза | CuSnZn3 (Telealloy) |
| Стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) |
Эксплуатация в соответствии: с изолятором PTFE
IEC 60068 - 1 40/155/21
Соответствие RoHS: 2002/95/EC
| Характеристика | Значение |
|---|---|
| Сопротивление | 50 Ом |
| Рассеиваемая мощность | 1 / 2 Вт |
Группа/стандарт: структура > 27 дБ / 6 ГГц | 1 Вт
Вес: 49 г
Промышленное оборудование Telegartner J01026A0014 - Нагрузочное сопротивление N от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
