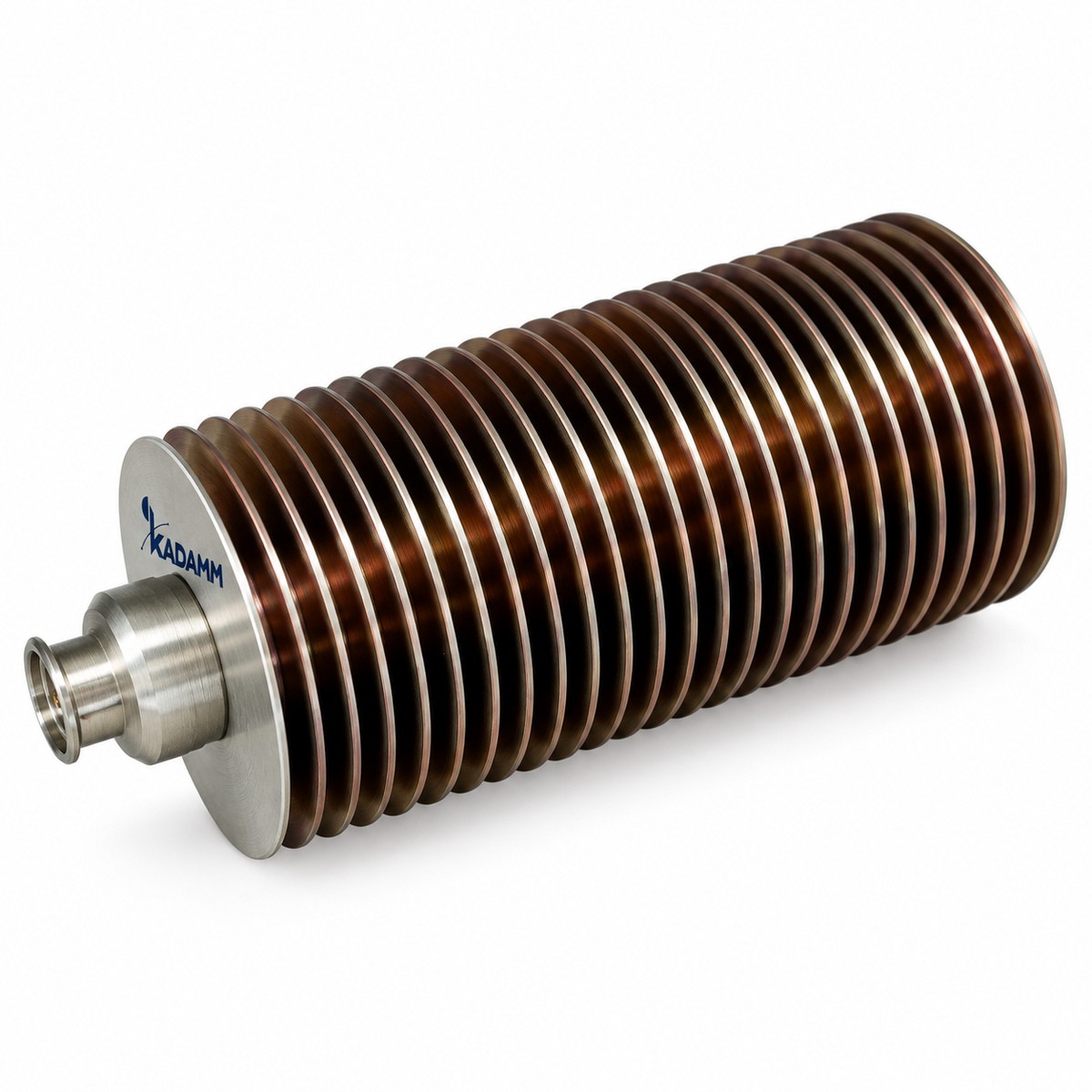

Согласованные нагрузки коаксиальные высокой мощности KADAMM НК-ВМ
Согласованные нагрузки коаксиальные высокой мощности: 34 модели, диапазон до 40 ГГц. Поглощение СВЧ-энергии на конце тракта с малым КСВН.
до 40 ГГц
Диапазон частот
34
Моделей в серии
N
Соединитель
Описание
Серия KADAMM НК-ВМ — 34 модели в диапазоне до 40 ГГц, соединители N, SMA, 2,92 мм. Модели различаются: частоты, мощн., КСВН, имп. мощн., волновое сопротивление.
В серии KADAMM НК-ВМ — 34 модели. Для каждой модели — диапазон, допустимая средняя (и импульсная) мощность, КСВН и соединитель.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Согласованная нагрузка поглощает падающую волну почти без отражения. Её ставят на неиспользуемые порты делителей, мостов и циркуляторов и применяют как эквивалент антенны при настройке передатчика.
По таблице исполнений KADAMM НК-ВМ: КСВН от 1,05 до 1,5; допустимая мощность от 5 до 5000 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Устройство и принцип работы
Согласованные нагрузки высокой мощности. Нагрузки этой серии рассчитаны на тракты, где по линии идут мощные импульсы: выход передатчика радиолокатора, импульсного усилителя, испытательного генератора. Главная величина таблицы — допустимая импульсная мощность; именно по ней серия отделена от резистивных нагрузок того же размера. Высокую импульсную стойкость обеспечивают резистивный элемент повышенной электрической прочности и соединитель, выдерживающий пиковое напряжение без пробоя. Модели одного частотного диапазона различаются соединителем, и это отражается в пределе: исполнения с N, как правило, выдерживают больший импульс, чем с SMA, потому что зазоры в крупном соединителе больше. В артикуле серии после соединителя стоит отметка исполнения повышенной мощности, а для некоторых диапазонов есть второе исполнение с другим нижним краем частот — их различают по полному артикулу из таблицы. Диапазоны охватывают от низких частот до миллиметровых; у моделей для верхних частот нижняя граница диапазона не нулевая. Таблица серии нормирует импульсный режим; средняя мощность, длительность импульса и скважность для конкретного режима согласуйте с менеджером. При выборе сначала определяют пиковую мощность передатчика с запасом, затем — диапазон и соединитель, после чего сверяют КСВН. Такие нагрузки нередко работают долго и без присмотра — на выходе передатчика, который проходит прогон на стенде. Поэтому им отводят место с хорошей вентиляцией, кабель от передатчика берут с соединителями того же типа, что у нагрузки, а перед включением проверяют затяжку: плохой контакт при больших пиковых напряжениях становится местом пробоя.
Ключевые особенности
Диапазон до 40 ГГцСерия KADAMM НК-ВМ перекрывает диапазоны IEEE L, S, C, X, Ku, K, Ka.
34 модели в серииРазличаются: частоты, мощн., КСВН, имп. мощн., волновое сопротивление.
СоединителиСоединители N, SMA, 2,92 мм.
Серия в цифрах
Параметр
По серии
Моделей в серии
34
Диапазон частот серии
до 40 ГГц
Средняя мощность
5–5000 Вт
КСВН
1,05–1,5
Соединитель
N (вилка); SMA (вилка); 2,92 (вилка); 7/16 (вилка); L27 (вилка); L36 (вилка)
Импульсная мощность
200–100000 Вт
Волновое сопротивление, Ом
50 Ом
Исполнения серии
Артикул
Частоты, ГГц
Мощн., Вт
КСВН
Соединитель
Имп. мощн., Вт
Волновое сопротивление, Ом
KADAMM НК-1-5000-7/16(в)-М
0–1
5000
1,40
7/16 (вилка)
100000
50
KADAMM НК-1-5000-L27(в)-М
0–1
5000
1,40
L27 (вилка)
100000
50
KADAMM НК-10-200-7/16(в)-М
0–10
200
1,35
7/16 (вилка)
5000
50
KADAMM НК-10-200-N(в)-М
0–10
200
1,35
N (вилка)
5000
50
KADAMM НК-10-300-7/16(в)-М
0–10
300
1,35
7/16 (вилка)
5000
50
KADAMM НК-10-300-N(в)-М
0–10
300
1,35
N (вилка)
5000
50
KADAMM НК-10-400-7/16(в)-М
0–10
400
1,50
7/16 (вилка)
10000
50
KADAMM НК-10-400-N(в)-М
0–10
400
1,50
N (вилка)
10000
50
KADAMM НК-12,4-N(в)-М
0-12,4
5-300 (опционально)
1,35
N (вилка)
≤5000
—
KADAMM НК-12,4-SMA(в)-М
0-12,4
5-150 (опционально)
1,25
SMA (вилка)
≤1000
—
KADAMM НК-1200/1400-300-N(в)-М
1,2–1,4
300
1,20
N (вилка)
12000
50
KADAMM НК-18-N(в)-М
1-18
5-50 (опционально)
1,25
N (вилка)
≤200
—
KADAMM НК-18-N(в)-М.2
2-18
400 (опционально)
1,25
N (вилка)
≤1000
—
KADAMM НК-18-SMA(в)-М
0-18
5-150 (опционально)
1,35
SMA (вилка)
≤1000
—
KADAMM НК-2-2000-7/16(в)-М
0–2
2000
1,30
7/16 (вилка)
50000
50
KADAMM НК-2-2000-L27(в)-М
0–2
2000
1,30
L27 (вилка)
50000
50
KADAMM НК-2-2000-N(в)-М
0–2
2000
1,30
N (вилка)
50000
50
KADAMM НК-2-3000-7/16(в)-М
0–2
3000
1,30
7/16 (вилка)
50000
50
KADAMM НК-2-3000-L27(в)-М
0–2
3000
1,30
L27 (вилка)
50000
50
KADAMM НК-2-3000-L36(в)-М
0–2
3000
1,30
L36 (вилка)
50000
50
KADAMM НК-26,5-2,92(в)-М
5-26,5
5-50 (опционально)
1,25
2,92 (вилка)
≤200
—
KADAMM НК-3-150-N(в)-М
0–3
150
1,05
N (вилка)
5000
50
KADAMM НК-3-N(в)-М
0-3
5-300 (опционально)
1,15
N (вилка)
≤5000
—
KADAMM НК-3-SMA(в)-М
0-3
5-100 (опционально)
1,15
SMA (вилка)
≤1000
—
KADAMM НК-4-1500-7/16(в)-М
0–4
1500
1,40
7/16 (вилка)
10000
50
KADAMM НК-4-1500-L27(в)-М
0–4
1500
1,40
L27 (вилка)
10000
50
KADAMM НК-4-1500-N(в)-М
0–4
1500
1,40
N (вилка)
10000
50
KADAMM НК-4-800-7/16(в)-М
0–4
800
1,45
7/16 (вилка)
10000
50
KADAMM НК-4-800-N(в)-М
0–4
800
1,45
N (вилка)
10000
50
KADAMM НК-40-2,92(в)-М
5-40
5-50 (опционально)
1,35
2,92 (вилка)
≤200
—
KADAMM НК-6-N(в)-М
0-6
5-300 (опционально)
1,25
N (вилка)
≤5000
—
KADAMM НК-6-SMA(в)-М
0-6
5-100 (опционально)
1,25
SMA (вилка)
≤1000
—
KADAMM НК-800/2000-300-N(в)-М
0,8–2
300
1,20
N (вилка)
5000
50
KADAMM НК-800/2000-350-N(в)-М
0,8–2
350
1,20
N (вилка)
5000
50
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы: пол соединителя в нём указан — (в) вилка. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Как заказать
Позиция в заказе
Что указать
Артикул модели
из таблицы исполнений: частота, мощность и соединитель заданы артикулом
Пол соединителя
указан в артикуле: (в) — вилка. Исполнение с розеткой — по запросу, в обозначении «(р)» вместо «(в)»; возможность такого исполнения для модели уточняйте у менеджера
Пример: KADAMM НК-10-200-N(в)-М — согласованная нагрузка высокой мощности 0–10 ГГц, 200 Вт, соединитель N — вилка.
Как читать параметры
Параметр
Что означает
Диапазон частот, ГГц
Рабочий диапазон, в котором нормирован КСВН. Если диапазон начинается не с нуля, нагрузка не предназначена для низких частот и постоянного тока. В серии: 0–40 ГГц.
Средняя мощность, Вт
Непрерывная мощность, которую нагрузка рассеивает без перегрева при нормальной температуре среды; при нагреве окружения допустимая мощность снижается. В серии: 5–5000 Вт.
Импульсная мощность, Вт
Пиковая мощность в импульсе; задаётся электрической прочностью резистивного элемента и соединителя. В серии: 200–100000 Вт.
КСВН
Отражение от нагрузки: чем ближе к единице, тем точнее она воспроизводит согласованное окончание линии. В серии: 1,05–1,5.
Соединитель
Тип и пол соединителя нагрузки; верхний предел частоты соединителя должен быть выше диапазона модели. В серии: N (вилка); SMA (вилка); 2,92 (вилка); 7/16 (вилка); L27 (вилка); L36 (вилка).
Как подобрать
ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — до 40 ГГц.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.
Выбор внутри серии KADAMM НК-ВМ: средняя мощность, Вт — от 5000 у KADAMM НК-1-5000-7/16(в)-М до 5-300 (опционально) у KADAMM НК-3-N(в)-М; КСВН — от 1,05 у KADAMM НК-3-150-N(в)-М до 1,50 у KADAMM НК-10-400-7/16(в)-М; импульсная мощность, Вт — от 100000 у KADAMM НК-1-5000-7/16(в)-М до ≤200 у KADAMM НК-18-N(в)-М.
Применение
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки
Комплект поставки модели серии KADAMM НК-ВМ: согласованная нагрузка, паспорт изделия.
Нормативная база и термины
✓
ГОСТ 20265-83 — соединители радиочастотные коаксиальные: присоединительные размеры, обозначение вилки и розетки; соединители серии KADAMM НК-ВМ — N, SMA, 2,92 мм
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН — коэффициент стоячей волны по напряжению
✓
ГОСТ 15094-69 — классификатор радиоизмерительных приборов и устройств коаксиальных и волноводных трактов
✓
ГОСТ 18238-72 — линии передачи сверхвысоких частот: термины и определения
Соединители серии KADAMM НК-ВМ — N, SMA, 2,92 мм; по моделям: KADAMM НК-3-N(в)-М — N (вилка); KADAMM НК-3-SMA(в)-М — SMA (вилка); KADAMM НК-6-N(в)-М — N (вилка); KADAMM НК-6-SMA(в)-М — SMA (вилка); KADAMM НК-12,4-N(в)-М — N (вилка); KADAMM НК-12,4-SMA(в)-М — SMA (вилка); ещё 28 в таблице исполнений.
