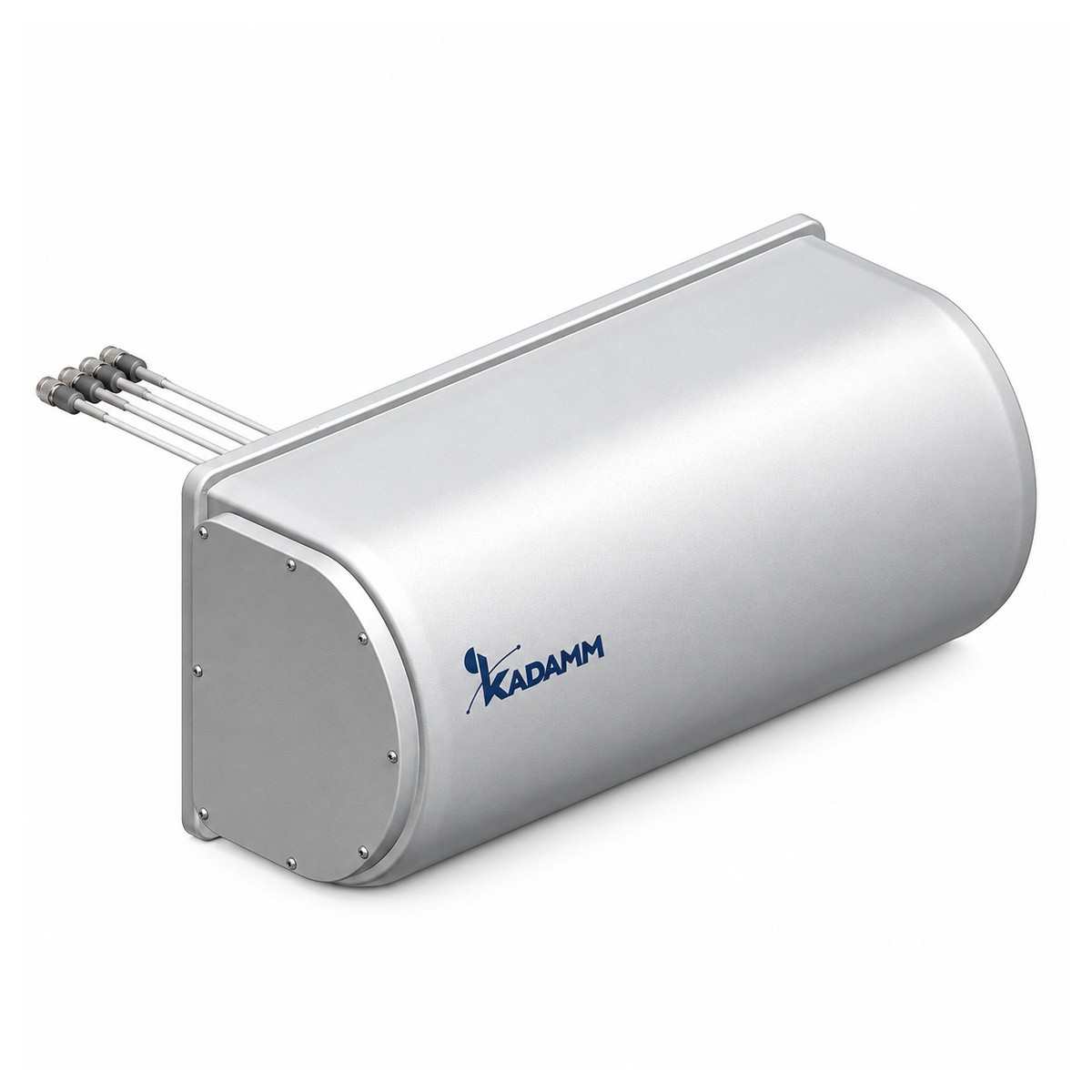

KADAMM APXX-1727-1312-MD — маскированная антенна 1710–2675 МГц, 12,6 дБи, 4 порта

Корпус радиопрозрачен и рассчитан вместе с антенной, поэтому характеристики в таблице приведены уже с ним. Не стоит размещать рядом с корпусом металлические конструкции и окрашивать его металлизированными красками — это ухудшит излучение. Параметры антенны в корпусе подтверждены измерениями для каждого типа корпуса.

Установку согласуют с собственником здания и с учётом требований к внешнему виду; подход кабелей и крепление тоже маскируют. Подберём тип корпуса под ваш объект. Для каждого типа корпуса подбирают и цвет: его согласуют с фасадом, используя радиопрозрачные краски.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 1710–2675 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B38/n38). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.

Разъём антенны — 4 × N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: масса — 6,4. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
