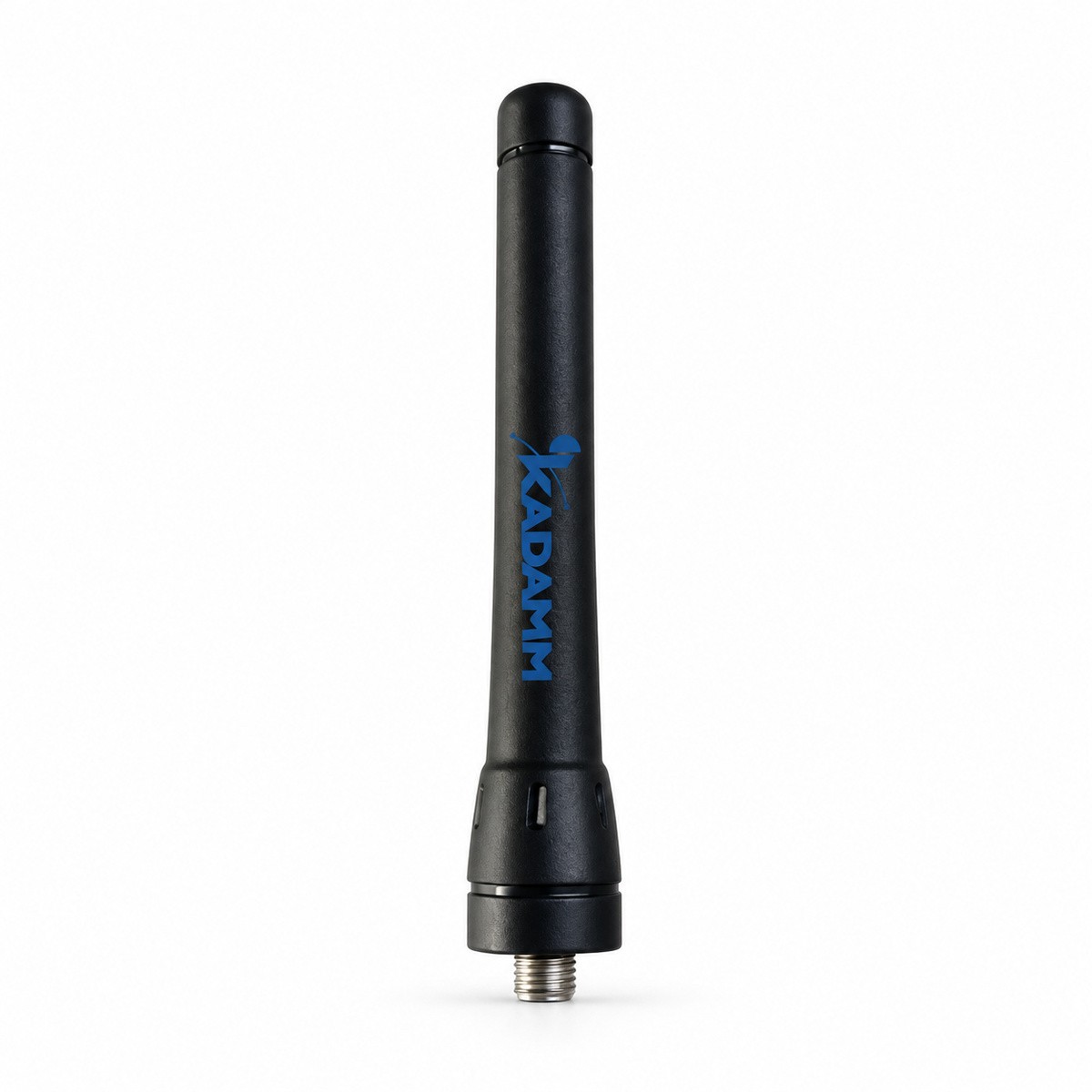

Антенна для рации со встроенной антенной GPS 405–430 МГц: усиление 1,1 дБи, 1 порт, поляризация линейная, разъём SMA (вилка).
KADAMM AH-40011G — антенна для носимой радиостанции, полоса 405–430 МГц. Основные данные: усиление ≤1,1 дБи; разъём SMA.
У носимой радиостанции нет металлической «земли» под антенной: противовесом служат корпус рации и рука оператора. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.
Для ориентира: четверть длины волны на 418 МГц — около 18 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.
Со стороны фидера: КСВН не более 3,0 — обратно к передатчику уходит не больше 25 % мощности; сопротивление 50 Ом; разъём SMA.
| Параметр | Значение |
|---|---|
| Диапазон частот | 405–430 МГц |
| Коэффициент усиления | ≤1,1 дБи |
| Поляризация | линейная |
| Число портов | 1 порт |
| КСВН | ≤3,0 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM AH-40011G | 405–430 | ≤1,1 дБи | 1 | линейная | уточняйте у менеджера | уточняйте у менеджера | SMA (вилка) | уточняйте у менеджера | уточняйте у менеджера |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.
Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.
Полоса. Все частоты рации — внутри 405–430 МГц.
Разъём. Как у радиостанции: тип и пол.
Антенна КАДАММ AH-40011G выбранного исполнения, комплект крепления — уточняйте у менеджера.

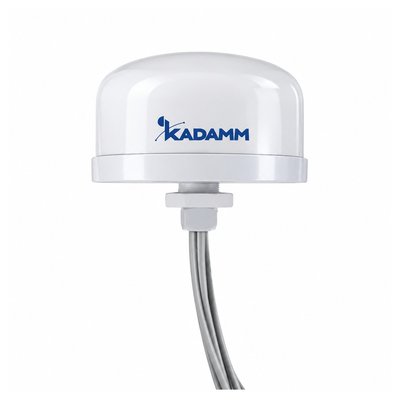

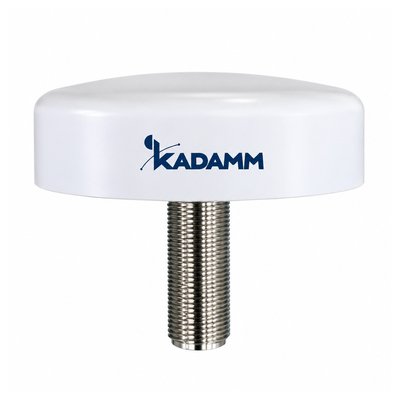

| Параметр | AH-40011G | AOU-DC/6000 | GNSS-5G1W1-6 | GPS-L1-38T2 | 5G4-3 | GNSS-5G2-8 | GNSS-5G2-3 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 405–430 МГц | 0–6000 МГц | 617–960 / 1562–1612 / 1710–2690 / 3300–4200 / 4900–7125 МГц | 1570–1580 МГц | 617–960 / 1710–3800 МГц | 617–960 / 1562–1612 / 1690–6000 МГц | 698–960 / 1573,42–1577,42 / 1710–3800 МГц |
| Поляризация | линейная | по модели | уточняйте у менеджера | правая круговая (RHCP) | вертикальная | вертикальная | вертикальная (4G/5G), правая круговая RHCP (ГНСС) |
| Коэффициент усиления | 1,1 дБи | 3,5–12 дБи | 2,5–6 дБи | 38 дБ (антенна + МШУ) | 3 дБи | 4–8 дБи | 2–5 дБи |
| Тип | антенны для раций | всенаправленные антенны | комбинированные антенны ГНСС + 4G/5G | антенны ГНСС | антенны 4G/5G MIMO 4×4 | комбинированные антенны ГНСС + 4G/5G | комбинированные антенны ГНСС + 4G/5G |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают два условия: частоты рации лежат в полосе 405–430 МГц, а разъём антенны (SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.
Посмотрите модель рации и диапазон частот в её паспорте или пришлите их нам — проверим совместимость и подберём антенну KADAMM нужной длины. Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.
Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.
Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 405–430 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 3,0), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: TETRA 410–430 МГц; спутниковая навигация GPS. Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM AH-40011G, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-40011G могут уточняться без уведомления.
Поставляем KADAMM AH-40011G — антенна для рации со встроенной антенной GPS 405–430 МГц, 1,1 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
