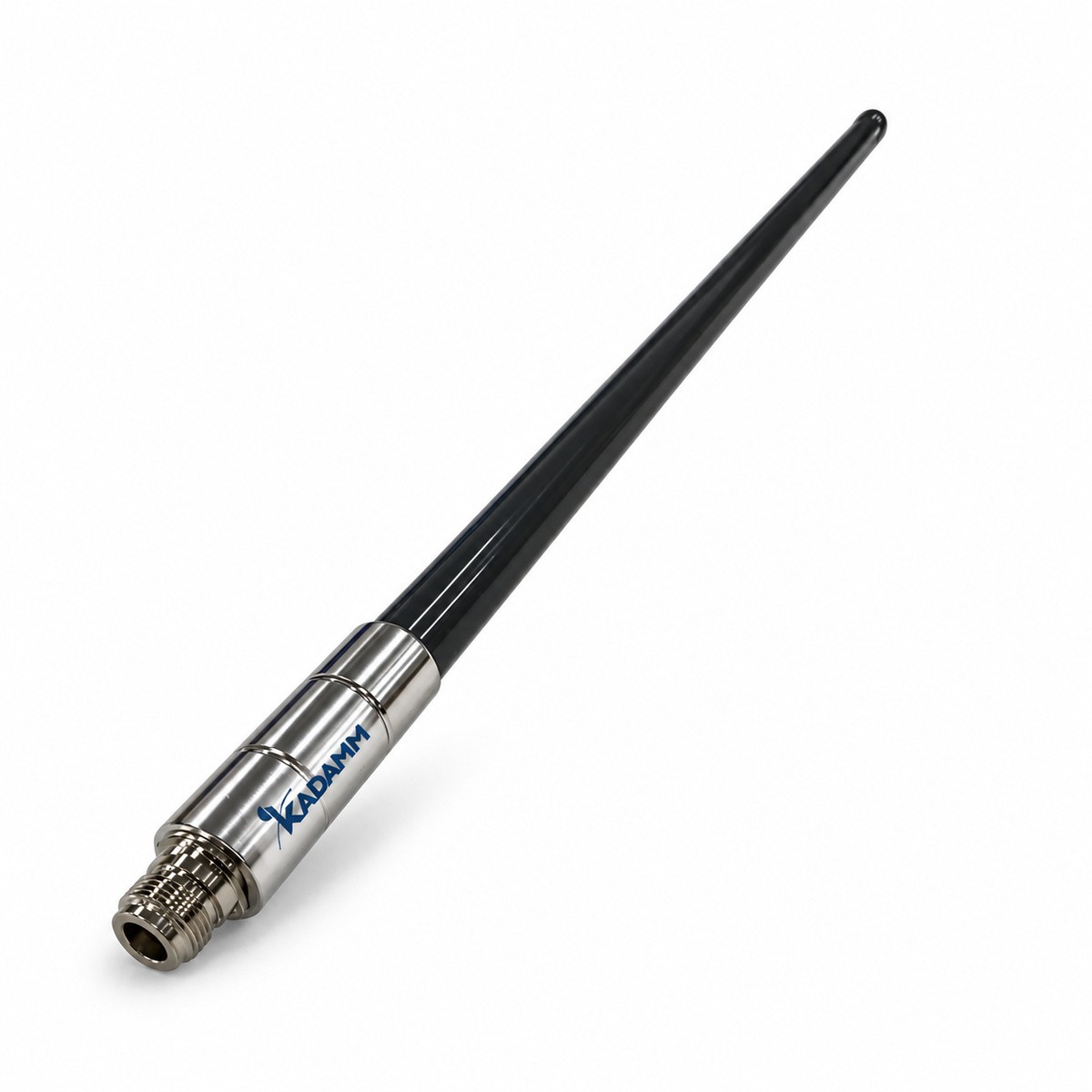

KADAMM AC-118/690 — коллинеарные всенаправленные антенны VHF/UHF 118–690 МГц: 5–10,2 дБи, 2 моделей

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. Пришлите карту абонентов и высоту мачты — подскажем модель. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Пришлите высоту мачты и карту — посчитаем зону покрытия. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 118–690 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
