Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 400–480 МГц, 1 порт.

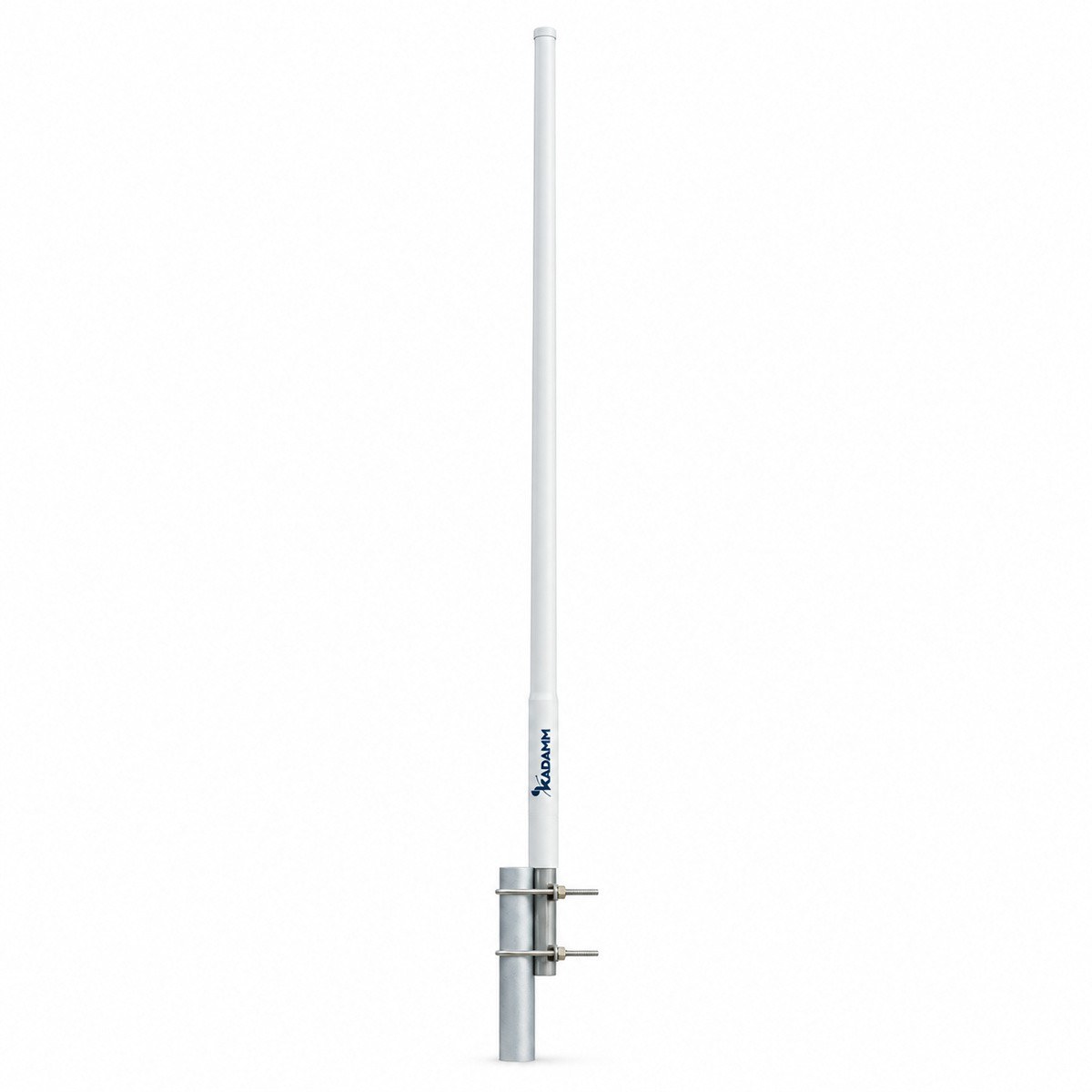

Антенна КАДАММ AC-4005J — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 400–480 МГц, 1 портом.
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 28°. Габариты 1250 мм, масса 1,8 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1250 мм |
| Масса антенны | 1,8 кг |
| Крепление на трубу | Ø40–50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-4005J работает в полосах 400–480 МГц: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-4005J, монтажный комплект на трубу Ø40–50 мм.

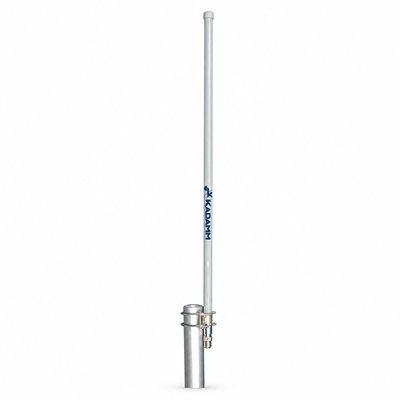

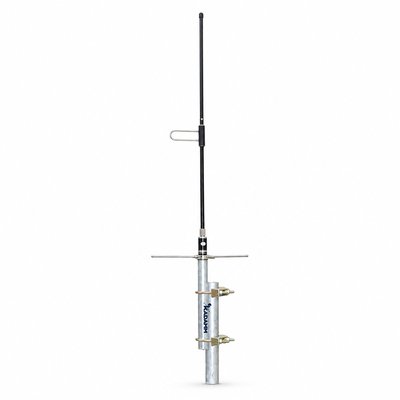

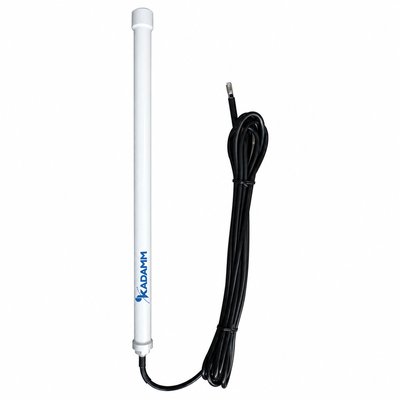

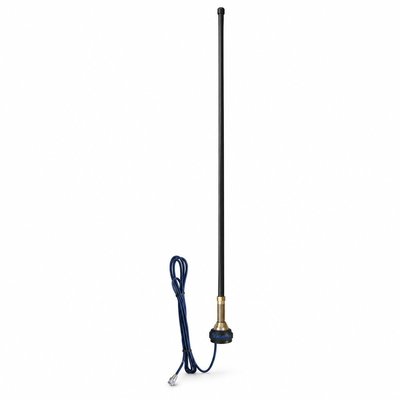

| Параметр | AC-4005J | AC-4005AT | AC-4005AD | AC-4005NMO | AC-4006A | AC-4003GG |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 400–480 МГц | 400–480 МГц | 400–470 МГц | 400–490 МГц | 400–480 МГц | 380–470 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 5 дБи | 5 дБи | 5,5 дБи | 6,5 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-4005J — 400–480 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-4005J — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-4005J крепление на трубу Ø40–50 мм, размеры 1250 мм, масса 1,8 кг.

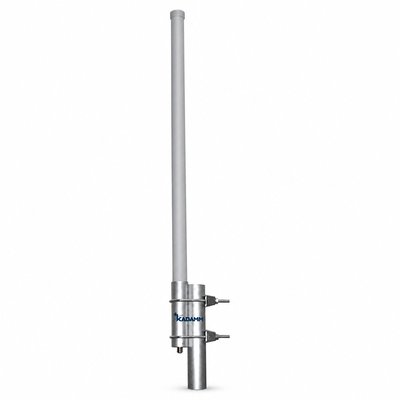

У KADAMM AC-4005J: диапазоны 400–480 МГц. У KADAMM AC-4005AD: диапазоны 400–470 МГц.
Артикул для заказа — KADAMM AC-4005J, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-4005J могут уточняться без уведомления.
Поставляем KADAMM AC-4005J — коллинеарная ненаправленная антенна 400–480 МГц, 5 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
