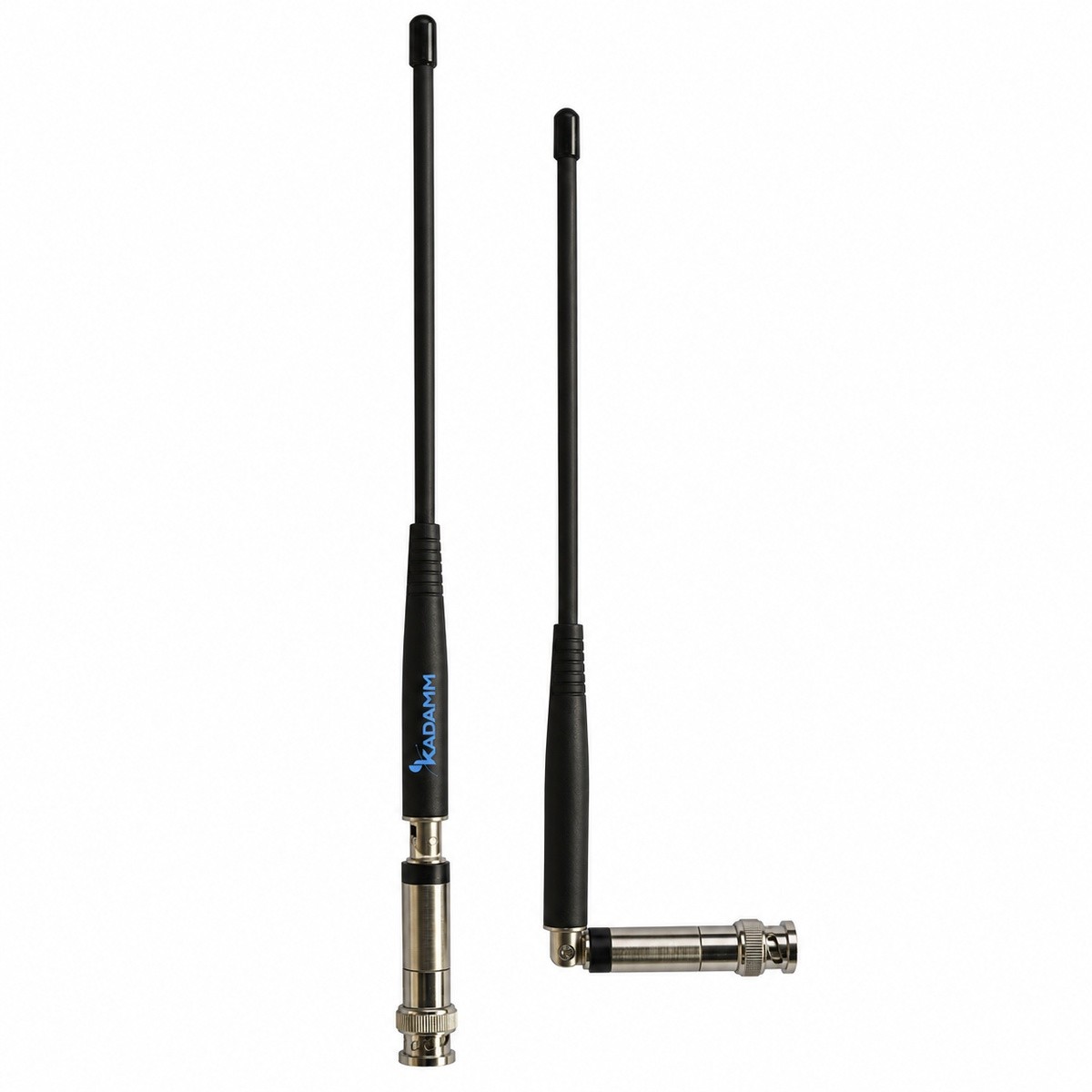

KADAMM AH-35025 — антенна для рации 335–345 МГц, 2,5 дБи

KADAMM AH-35025 — антенна для носимой радиостанции, полоса 335–345 МГц. Основные данные: усиление 2,5 дБи; длина 370 ± 5 мм; разъём 1×TNC.

KADAMM AH-35025
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
335–345 МГц
Диапазон
2,5 дБи
Усиление
Вертикальная
Поляризация
1×TNC
Разъёмы
370 мм
Высота

Что это за серия

Основной параметр KADAMM AH-35025 — разъём типа TNC. Ближайшая модель в линейке — KADAMM AH-38018G: у неё полоса 380–430 МГц и усиление 1,8 дБи, у KADAMM AH-35025 — 335–345 МГц и 2,5 дБи.

Под антенной носимой рации нет металлической «земли» — её роль играют корпус радиостанции и рука оператора. Поэтому у носимых антенн усиление ниже, чем у автомобильных и стационарных, а реальная дальность заметно зависит от положения рации в руке и высоты, на которую её подняли.

Для ориентира: четверть длины волны на 340 МГц — около 22 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.

Со стороны фидера: КСВН не более 1,8 — обратно к передатчику уходит не больше 8 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×TNC.

Конструктивные особенности

Круговая диаграмма335–345 МГц, усиление 2,5 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 370 ± 5 мм, масса 0,075 кг.
Вертикальная поляризация1 порт, вилка TNC; устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 1,8.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот335–345 МГц
Коэффициент усиления, дБи2,5
ПоляризацияВертикальная
КСВН≤1,8
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка TNC
Размеры (В × Ш × Г)370 ± 5 мм
Масса антенны0,075 кг

Комплект поставки

Антенна KADAMM AH-35025, монтажный комплект.

Где применяется

Носимые рации служебных сетей — охраны, производства, складов, транспорта, мероприятий; замена штатной антенны на антенну нужного диапазона или длины.

Антенну выбирают под конкретную рацию: полоса, тип разъёма и пол соединителя должны соответствовать разъёму радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 335–345 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-35025AH-35005AH-35002AH-38018GAH-40002AH-40003
ФотоKADAMM AH-35025KADAMM AH-35005KADAMM AH-35002KADAMM AH-38018GKADAMM AH-40002KADAMM AH-40003
Диапазон частот335–345 МГц330–390 МГц351–387 МГц380–430 МГц400–520 МГц410–430 / 890–960 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Коэффициент усиления2,5 дБи5 дБи2 дБи1,8 дБи1–2,15 дБи3 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 335–345 МГц, а разъём антенны (1×TNC) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Когда штатная антенна рации укороченная или сделана под иной участок диапазона, замена на полноразмерную под ваши частоты даёт ощутимое улучшение связи. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 335–345 МГц. КСВН не более 1,8 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Такой запас оставляет место для новых каналов при развитии сети.

Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Для запроса нужны полный артикул KADAMM (он есть в таблице характеристик или исполнений) и количество. Для подбора исполнения под проект пришлите рабочие частоты, тип разъёма, вариант крепления и условия эксплуатации: мы подберём модель и проверим, совместима ли она с вашим оборудованием.

Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
