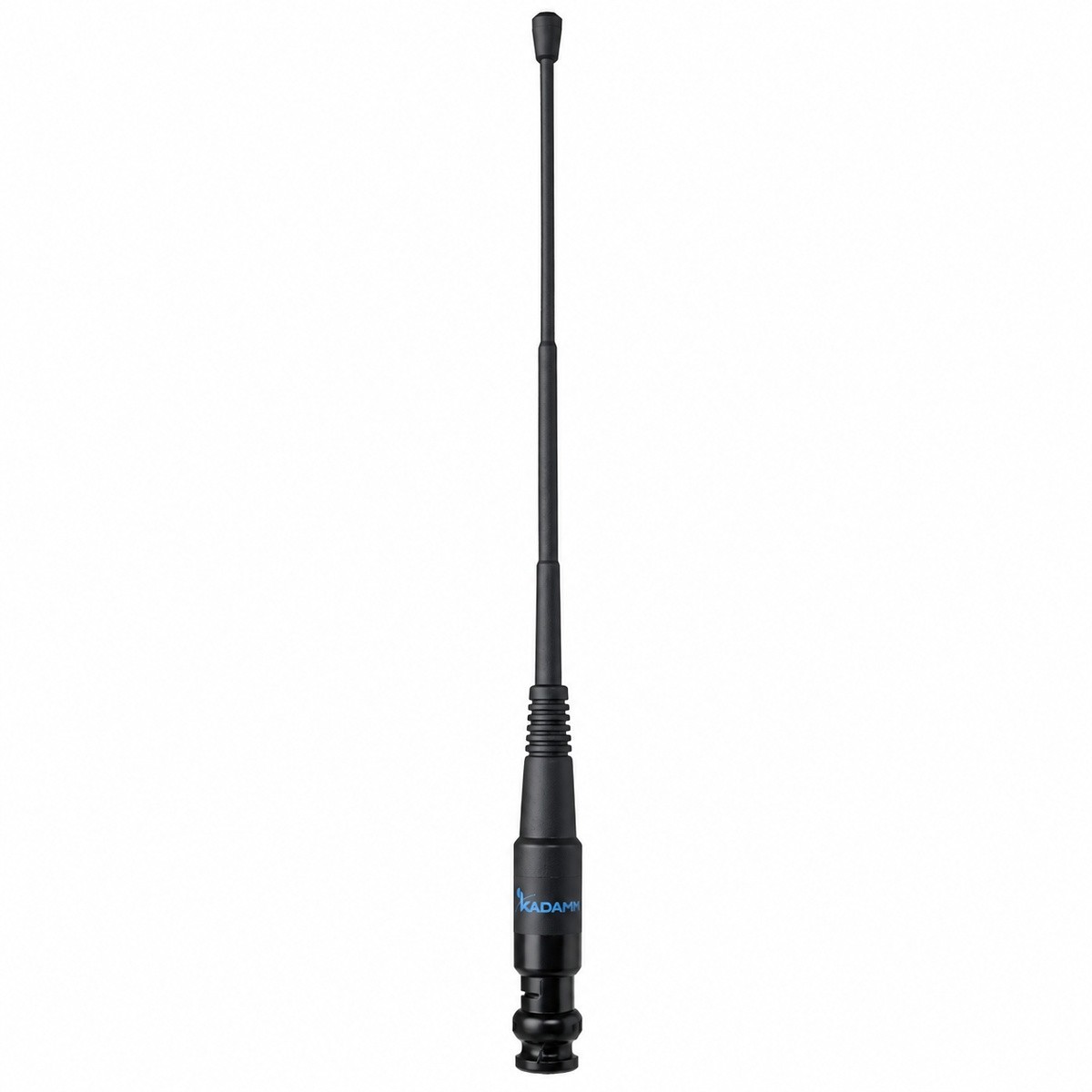

KADAMM AH-40005 — антенна для рации 400–480 МГц (433 МГц), 5 дБи

KADAMM AH-40005 — антенна для носимой радиостанции, полоса 400–480 МГц. Основные данные: усиление 5 дБи; длина 365–368 мм; разъём BNC.

KADAMM AH-40005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
400–480 МГц
Диапазон
5 дБи
Усиление
Вертикальная
Поляризация
BNC
Разъёмы
365 мм
Высота

Что это за серия

Основной параметр KADAMM AH-40005 — разъём BNC. Рядом в линейке — KADAMM AH-38018G. У неё усиление 1,8 дБи и полоса 380–430 МГц, у KADAMM AH-40005 — 5 дБи и 400–480 МГц.

Металлической «земли» у носимой радиостанции нет, и противовесом для антенны становятся корпус рации и рука того, кто её держит. Отсюда меньшее усиление носимых антенн по сравнению со стационарными и автомобильными; фактическая дальность во многом определяется тем, как держат рацию и на какой она высоте.

Для ориентира: четверть длины волны на 440 МГц — около 17 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.

Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём BNC.

Конструктивные особенности

Круговая диаграмма400–480 МГц, усиление 5 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 365–368 мм, масса 0,07–0,078 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 30 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот400–480 МГц
Коэффициент усиления, дБи5
ПоляризацияВертикальная
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт30 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)365–368 мм
Масса антенны0,07–0,078 кг

Артикулы серии: исполнения

АртикулРазъёмДлина / габариты, ммМасса, кг
KADAMM AH-40005вилка BNC или по заказу3650,07
KADAMM AH-40005-2вилка BNC, вилка TNC или вилка N3680,078

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B31 / n31UL 452,5–457,5 / DL 462,5–467,5 МГцFDDLTE-450

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B31/n31

Комплект поставки

Антенна KADAMM AH-40005, монтажный комплект.

Где применяется

Носимые рации служебных сетей — охраны, производства, складов, транспорта, мероприятий; замена штатной антенны на антенну нужного диапазона или длины.

Антенну выбирают под конкретную рацию: полоса, тип разъёма и пол соединителя должны соответствовать разъёму радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 400–480 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-40005AH-40003AH-40002AH-38018GAH-35025AH-45002
ФотоKADAMM AH-40005KADAMM AH-40003KADAMM AH-40002KADAMM AH-38018GKADAMM AH-35025KADAMM AH-45002
Диапазон частот400–480 МГц410–430 / 890–960 МГц400–520 МГц380–430 МГц335–345 МГц450–470 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Коэффициент усиления5 дБи3 дБи1–2,15 дБи1,8 дБи2,5 дБи2,15 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 400–480 МГц, а разъём антенны (BNC) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Для сравнения антенн замеряют уровень сигнала на одном месте, держа рацию каждый раз одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 400–480 МГц. Согласование (КСВН не более 2,0) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31).

Укажите количество и полный артикул KADAMM — из таблицы характеристик или таблицы исполнений. Под проект исполнение подбираем по частотам, типу разъёма, способу крепления и условиям эксплуатации — пришлите эти данные, и мы выберем модель и проверим её совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-40005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-40005 могут уточняться без уведомления.
