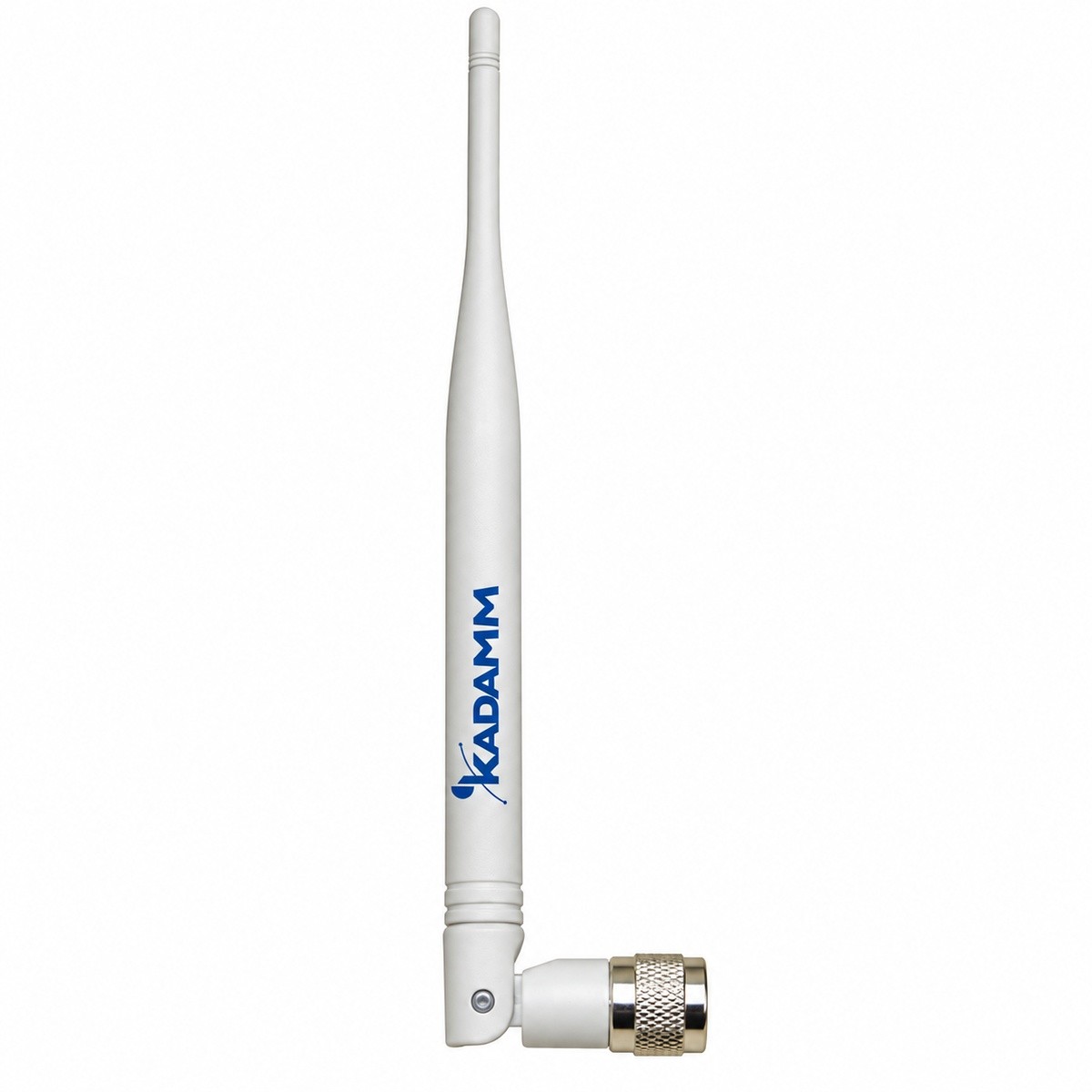

KADAMM AH-45002 — антенна для рации 450–470 МГц, 2,15 дБи

KADAMM AH-45002 — антенна для носимой радиостанции, полоса 450–500 МГц. Основные данные: усиление 2–2,15 дБи; длина 90–210 мм; разъём TNC / SMA.

KADAMM AH-45002
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
450–500 МГц
Диапазон
2–2,15 дБи
Усиление
Вертикальная
Поляризация
TNC / SMA
Разъёмы
210 мм
Высота

Что это за серия

Основные параметры KADAMM AH-45002: коэффициент усиления 2–2,15 дБи, разъём TNC / SMA. Рядом в линейке — KADAMM AH-50025. У неё полоса 500–590 МГц, у KADAMM AH-45002 — 450–500 МГц.

Металлической «земли» у носимой радиостанции нет, и противовесом для антенны становятся корпус рации и рука того, кто её держит. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.

Для ориентира: четверть длины волны на 460 МГц — около 16 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.

Со стороны фидера: КСВН не более 2 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём TNC / SMA.

Конструктивные особенности

Круговая диаграмма450–470 МГц, усиление 2,15 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 90–210 мм, масса 0,042–0,112 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2.
Мощность и защитаДо 30 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Мгновенная полоса8 МГц
Коэффициент усиления, дБи2–2,15
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт30 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)90–210 мм
Масса антенны0,042–0,112 кг

Артикулы серии: исполнения

АртикулДиапазон частот, МГцУсиление, дБиРазъёмДлина / габариты, ммМасса, кг
KADAMM AH-45002450–4702,15вилка TNC или вилка SMA2100,042
KADAMM AH-45002-2450–5002вилка SMA или по заказу900,112

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B31 / n31UL 452,5–457,5 / DL 462,5–467,5 МГцFDDLTE-450

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B31/n31

Комплект поставки

Антенна KADAMM AH-45002, монтажный комплект.

Где применяется

Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.

Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 450–500 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-45002AH-40005AH-40003AH-40002AH-50002AH-50025

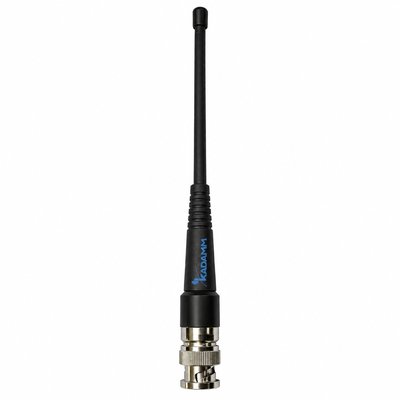

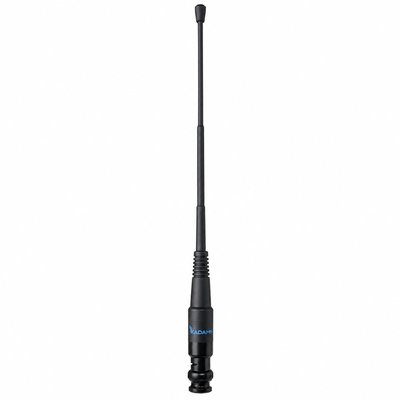

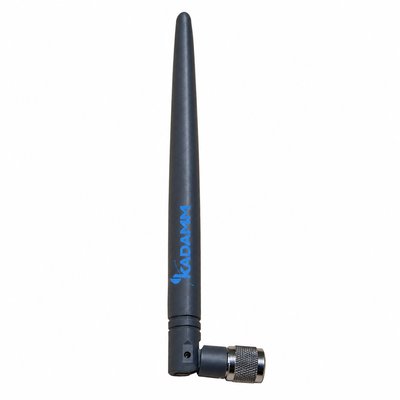

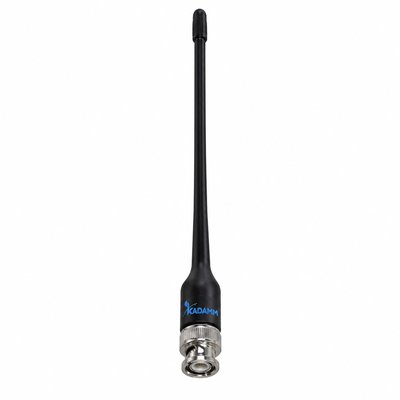

ФотоKADAMM AH-45002KADAMM AH-40005KADAMM AH-40003KADAMM AH-40002KADAMM AH-50002KADAMM AH-50025
Диапазон частот450–470 МГц400–480 МГц410–430 / 890–960 МГц400–520 МГц500–590 МГц500–590 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Коэффициент усиления2,15 дБи5 дБи3 дБи1–2,15 дБи2 дБи2,5 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 450–500 МГц, а разъём антенны (TNC / SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Разъёмы могут отличаться даже у раций одного производителя из разных серий — проверяйте именно вашу модель.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 450–500 МГц. Согласование в полосе нормировано полностью (КСВН не более 2), поэтому достаточно не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По частотам в полосу антенны попадают: TETRA и DMR 450–470 МГц; сети LTE-450 (диапазоны 3GPP B31/n31).

Укажите количество и полный артикул KADAMM — из таблицы характеристик или таблицы исполнений. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Всё, что отмечено «уточняйте у менеджера», сверяется при заказе с документацией на партию. К антенне можно сразу заказать кабельные сборки и крепёж для вашего объекта.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-45002, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-45002 могут уточняться без уведомления.
