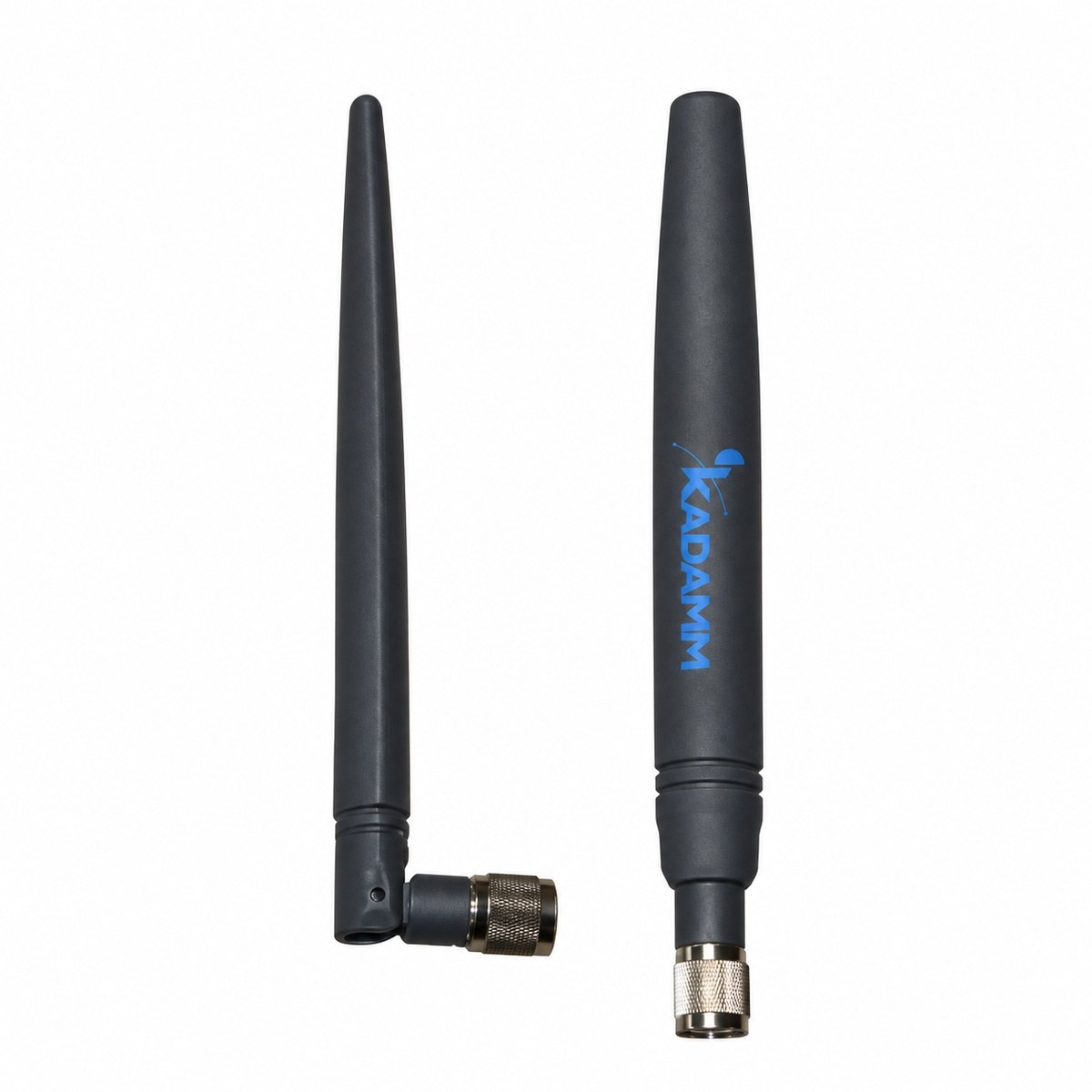

Коротко о KADAMM AH-35005: разъём типа N. Рядом в линейке — KADAMM AH-38018G. У неё усиление 1,8 дБи и полоса 380–430 МГц, у KADAMM AH-35005 — 5 дБи и 330–390 МГц.
Под антенной носимой рации нет металлической «земли» — её роль играют корпус радиостанции и рука оператора. Поэтому у носимых антенн усиление ниже, чем у автомобильных и стационарных, а реальная дальность заметно зависит от положения рации в руке и высоты, на которую её подняли.
Для ориентира: четверть длины волны на 360 МГц — около 21 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.
Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём 1×N.
Конструктивные особенности
Круговая диаграмма330–390 МГц, усиление 5 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 490 мм, масса 0,074 кг.
Вертикальная поляризация1 порт, вилка N или вилка BNC или вилка TNC; устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 30 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
330–390 МГц
Мгновенная полоса
10 МГц
Коэффициент усиления, дБи
5
Поляризация
Вертикальная
КСВН
≤2,0
Входное сопротивление
50 Ом
Максимальная мощность на порт
30 Вт
Механические характеристики
Параметр
Значение
Разъёмы
вилка N или вилка BNC или вилка TNC (IEC 61169-16)
Размеры (В × Ш × Г)
490 мм
Масса антенны
0,074 кг
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N или вилка BNC или вилка TNC
Комплект поставки
Антенна KADAMM AH-35005, монтажный комплект.
Где применяется
Носимые рации служебных сетей — охраны, производства, складов, транспорта, мероприятий; замена штатной антенны на антенну нужного диапазона или длины.
Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.
Подойдёт, если совпадают два условия: частоты рации лежат в полосе 330–390 МГц, а разъём антенны (1×N) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.
Переходник нагружает разъём радиостанции, поэтому, если разъёмы разные, правильнее взять антенну сразу с нужным разъёмом.
Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Для сравнения антенн замеряют уровень сигнала на одном месте, держа рацию каждый раз одинаково.
Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Изнутри помещений больше даёт выносная антенна, установленная у окна, чем длинная антенна на самой радиостанции.
Да, при условии что и передача, и приём сети укладываются в 330–390 МГц. Согласование (КСВН не более 2,0) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.
Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Под проект исполнение подбираем по частотам, типу разъёма, способу крепления и условиям эксплуатации — пришлите эти данные, и мы выберем модель и проверим её совместимость с вашим оборудованием.
Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AH-35005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-35005 могут уточняться без уведомления.
Купить KADAMM AH-35005
Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08
Поставляем KADAMM AH-35005 — антенна для рации 330–390 МГц, 5 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
На 27 МГц четверть волны — 2,76 м, поэтому почти все антенны Си-Би укорочены, и от длины и настройки зависит дальность сильнее, чем от рации. Разбираем автомобильные, стационарные и носимые антенны Си-Би, настройку КСВ…
Рации теряют связь в подвалах, паркингах, тоннелях и на нижних этажах: бетон и грунт глушат сигнал базовой станции. Чаще всего проблему решает не ретранслятор в классическом смысле, а двунаправленный усилитель BDA…
Автомобильная антенна для рации — вертикальный штырь с круговой диаграммой: связь с диспетчером держится при любом направлении движения. От неё зависит дальность больше, чем от мощности радиостанции: попадание в…
Дальность рации определяет не столько мощность передатчика, сколько антенна: её диапазон, высота подвеса и усиление. Штатная антенна портативной рации рассчитана на компромисс между размером и дальностью; как только…

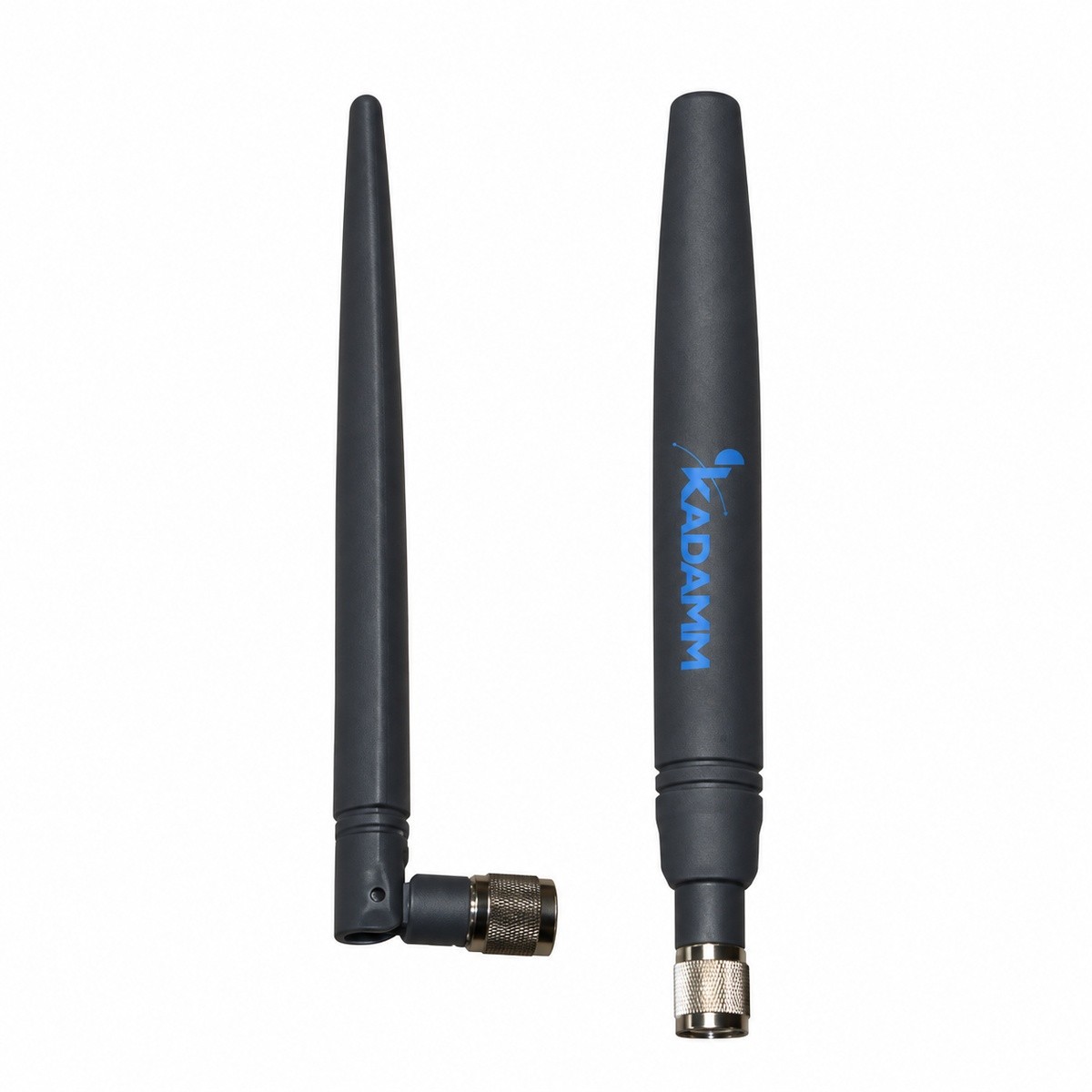

KADAMM AH-35005 — антенна для рации 330–390 МГц, 5 дБи
