KADAMM AH-50002 — антенна для рации 500–590 МГц, 2 дБи

KADAMM AH-50002 — антенна для носимой радиостанции, полоса 500–590 МГц. Основные данные: усиление 2 дБи; длина Ø12 × 78 мм; разъём 1×SMA.

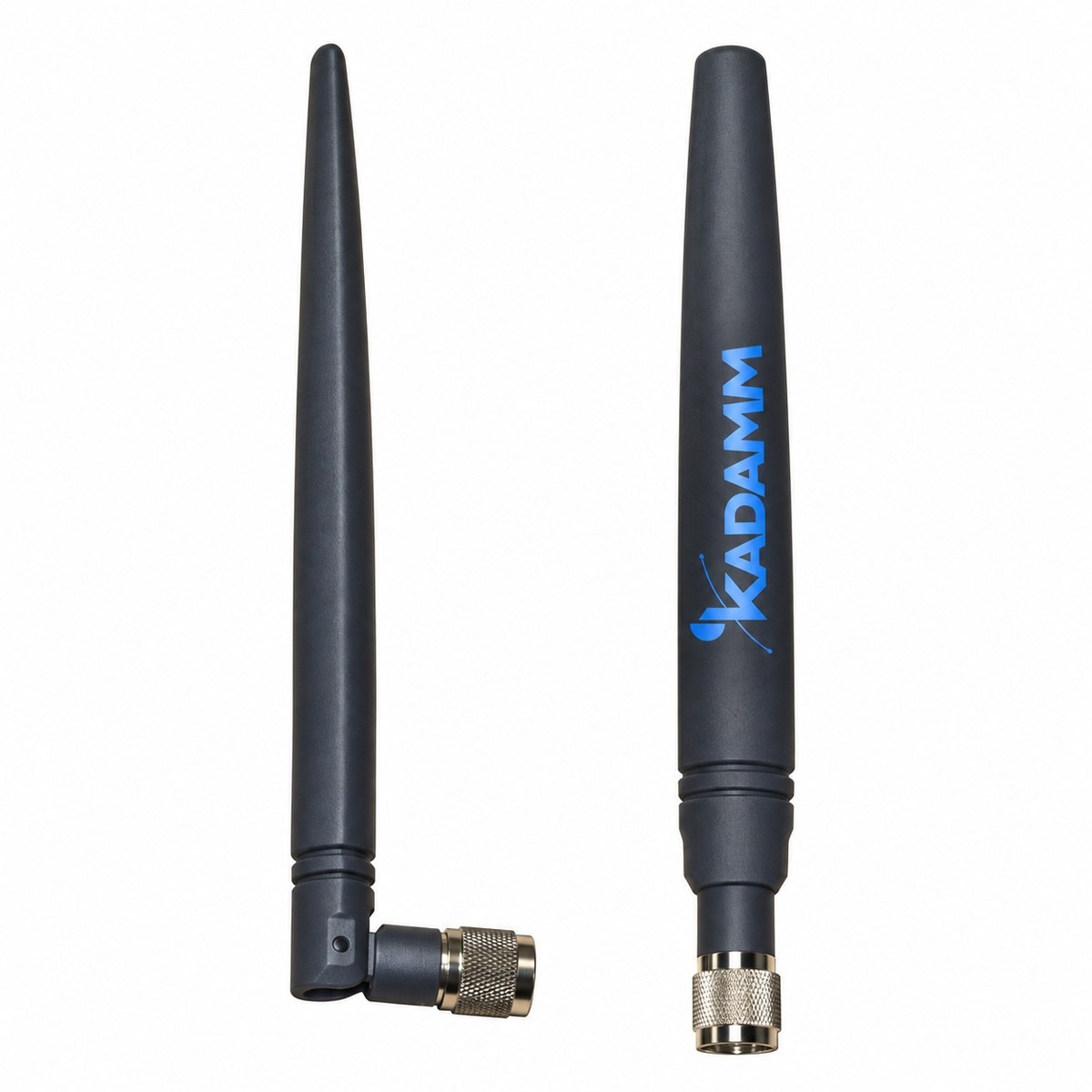

KADAMM AH-50002
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
500–590 МГц
Диапазон
2 дБи
Усиление
Вертикальная
Поляризация
1×SMA
Разъёмы

Что это за серия

Для KADAMM AH-50002 опорные цифры — полоса 500–590 МГц и разъём SMA. У KADAMM AH-50025 усиление 2,5 дБи и длина 210 мм, у KADAMM AH-50002 — 2 дБи и 78 мм.

У носимой радиостанции нет металлической «земли» под антенной: противовесом служат корпус рации и рука оператора. Отсюда меньшее усиление носимых антенн по сравнению со стационарными и автомобильными; фактическая дальность во многом определяется тем, как держат рацию и на какой она высоте.

Для ориентира: четверть длины волны на 545 МГц — около 14 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.

Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём 1×SMA.

Конструктивные особенности

Круговая диаграмма500–590 МГц, усиление 2 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты Ø12 × 78 мм, масса 0,009 кг.
Вертикальная поляризация1 порт, вилка SMA; устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 30 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот500–590 МГц
Мгновенная полоса20 МГц
Коэффициент усиления, дБи2
ПоляризацияВертикальная
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт30 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка SMA
Размеры (В × Ш × Г)Ø12 × 78 мм
Масса антенны0,009 кг

Комплект поставки

Антенна KADAMM AH-50002, монтажный комплект.

Где применяется

Применение — носимые радиостанции в служебных сетях охраны, складов, производства, транспорта и мероприятий, а также замена штатной антенны рации на антенну подходящего диапазона или длины.

Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 500–590 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-50002AH-50025AH-45002AH-55025AH-40005AH-40003
ФотоKADAMM AH-50002KADAMM AH-50025KADAMM AH-45002KADAMM AH-55025KADAMM AH-40005KADAMM AH-40003
Диапазон частот500–590 МГц500–590 МГц450–470 МГц550–560 МГц400–480 МГц410–430 / 890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Коэффициент усиления2 дБи2,5 дБи2,15 дБи2,5 дБи5 дБи3 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 500–590 МГц, а разъём антенны (1×SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Подойдёт, когда каналы передачи и приёма находятся внутри 500–590 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,0), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Когда исполнение нужно подобрать под проект, сообщите частоты, тип разъёма, способ крепления и условия эксплуатации — по этим данным выберем модель и проверим её совместимость с вашим оборудованием.

Всё, что отмечено «уточняйте у менеджера», сверяется при заказе с документацией на партию. К антенне можно сразу заказать кабельные сборки и крепёж для вашего объекта.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-50002, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-50002 могут уточняться без уведомления.
