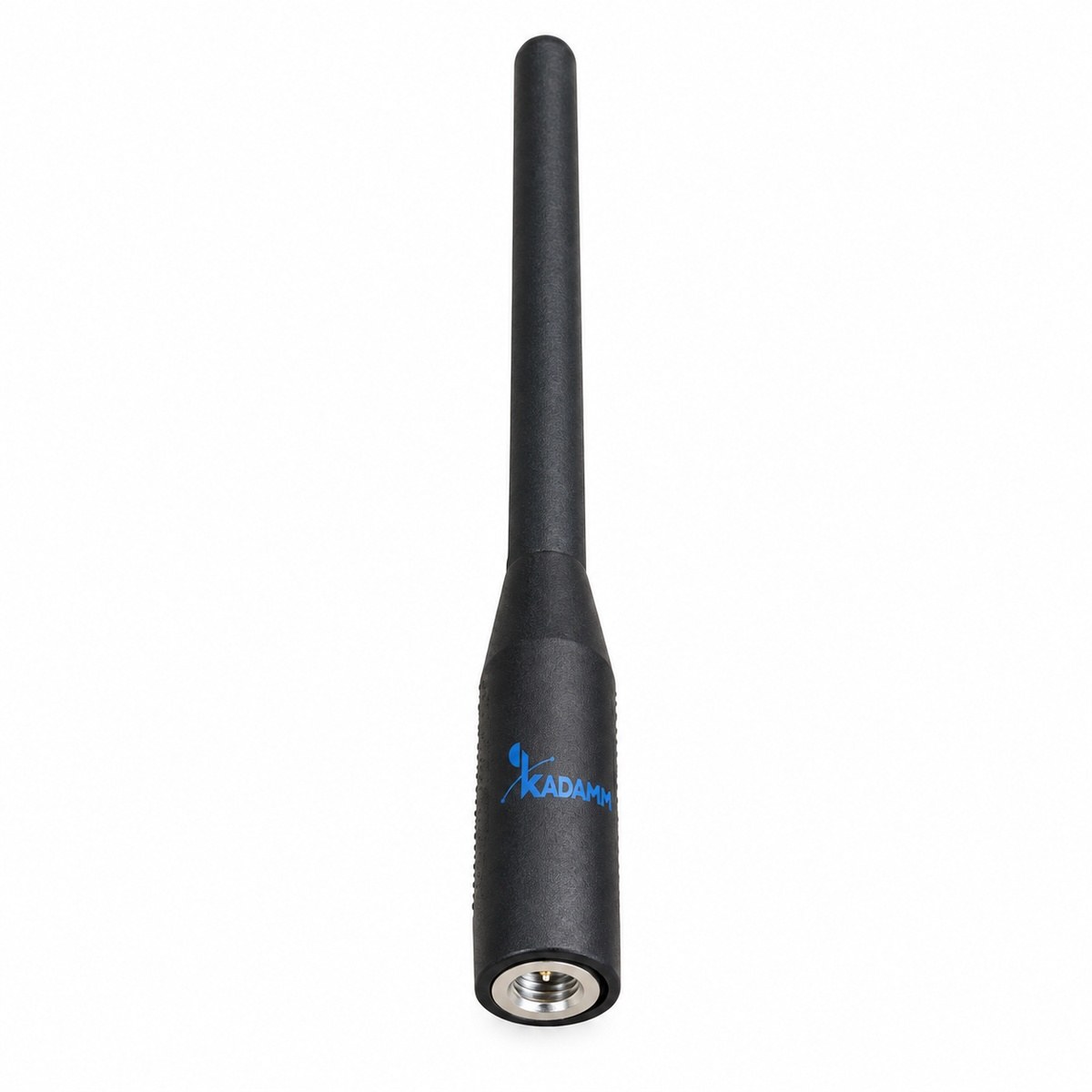

KADAMM AH-15002-2 — антенна для рации 134–173 МГц, 1,8 дБи

Код: 4934594
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AH-15002-2 — антенна для рации 134–173 МГц, 1,8 дБи

KADAMM AH-15002-2 — антенна для носимой радиостанции, полоса 134–173 МГц. Основные данные: усиление 1,8–2 дБи; длина 120–200 мм; разъём BNC.

KADAMM AH-15002-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
134–173 МГц
Диапазон
1,8–2 дБи
Усиление
Вертикальная
Поляризация
BNC
Разъёмы
120 мм
Высота

Что это за серия

Основной параметр KADAMM AH-15002-2 — усиление 1,8–2 дБи. Ближайшая модель в линейке — KADAMM AH-144/430: у неё полоса 144–430 МГц и разъём BNC, SMA, TNC, у KADAMM AH-15002-2 — 134–173 МГц и BNC.

У носимой радиостанции нет металлической «земли» под антенной: противовесом служат корпус рации и рука оператора. Отсюда меньшее усиление носимых антенн по сравнению со стационарными и автомобильными; фактическая дальность во многом определяется тем, как держат рацию и на какой она высоте.

Для ориентира: четверть длины волны на 154 МГц — около 49 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.

Со стороны фидера: КСВН не более 2 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём BNC.

Конструктивные особенности

Круговая диаграмма134–173 МГц, усиление 1,8 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 120–200 мм, масса 0,03–0,045 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2.
Мощность и защитаДо 30 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот134–173 МГц
Мгновенная полоса6 МГц
Коэффициент усиления, дБи1,8–2
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт30 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)120–200 мм
Масса антенны0,03–0,045 кг

Артикулы серии: исполнения

АртикулУсиление, дБиРазъёмДлина / габариты, ммМасса, кг
KADAMM AH-15002-21,8BNC или TNC1200,045
KADAMM AH-15002-32вилка BNC или вилка TNC2000,03

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Комплект поставки

Антенна KADAMM AH-15002-2, монтажный комплект.

Где применяется

Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.

Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 134–173 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-15002-2AH-144/430AH-55025AH-50025AH-50002AH-45002
ФотоKADAMM AH-15002-2KADAMM AH-144/430KADAMM AH-55025KADAMM AH-50025KADAMM AH-50002KADAMM AH-45002
Диапазон частот134–173 МГц144–430 МГц550–560 МГц500–590 МГц500–590 МГц450–470 МГц
Поляризациявертикальная—вертикальнаявертикальнаявертикальнаявертикальная
Коэффициент усиления1,8 дБи1,8–5,6 дБи2,5 дБи2,5 дБи2 дБи2,15 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 134–173 МГц, а разъём антенны (BNC) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. У одного производителя в разных сериях раций встречаются разные разъёмы, поэтому сверяйте конкретную модель.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Антенны удобно сравнивать по уровню сигнала в одной и той же точке при одинаковом положении рации.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Да, при условии что и передача, и приём сети укладываются в 134–173 МГц. Согласование (КСВН не более 2) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: морская УКВ-связь (156–162 МГц). Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Для подбора исполнения под проект пришлите рабочие частоты, тип разъёма, вариант крепления и условия эксплуатации: мы подберём модель и проверим, совместима ли она с вашим оборудованием.

Всё, что отмечено «уточняйте у менеджера», сверяется при заказе с документацией на партию. К антенне можно сразу заказать кабельные сборки и крепёж для вашего объекта.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-15002-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-15002-2 могут уточняться без уведомления.
