Антенна для носимой радиостанции (рации) с вертикальной поляризацией и круговой диаграммой: 136–174 МГц, 1 порт.

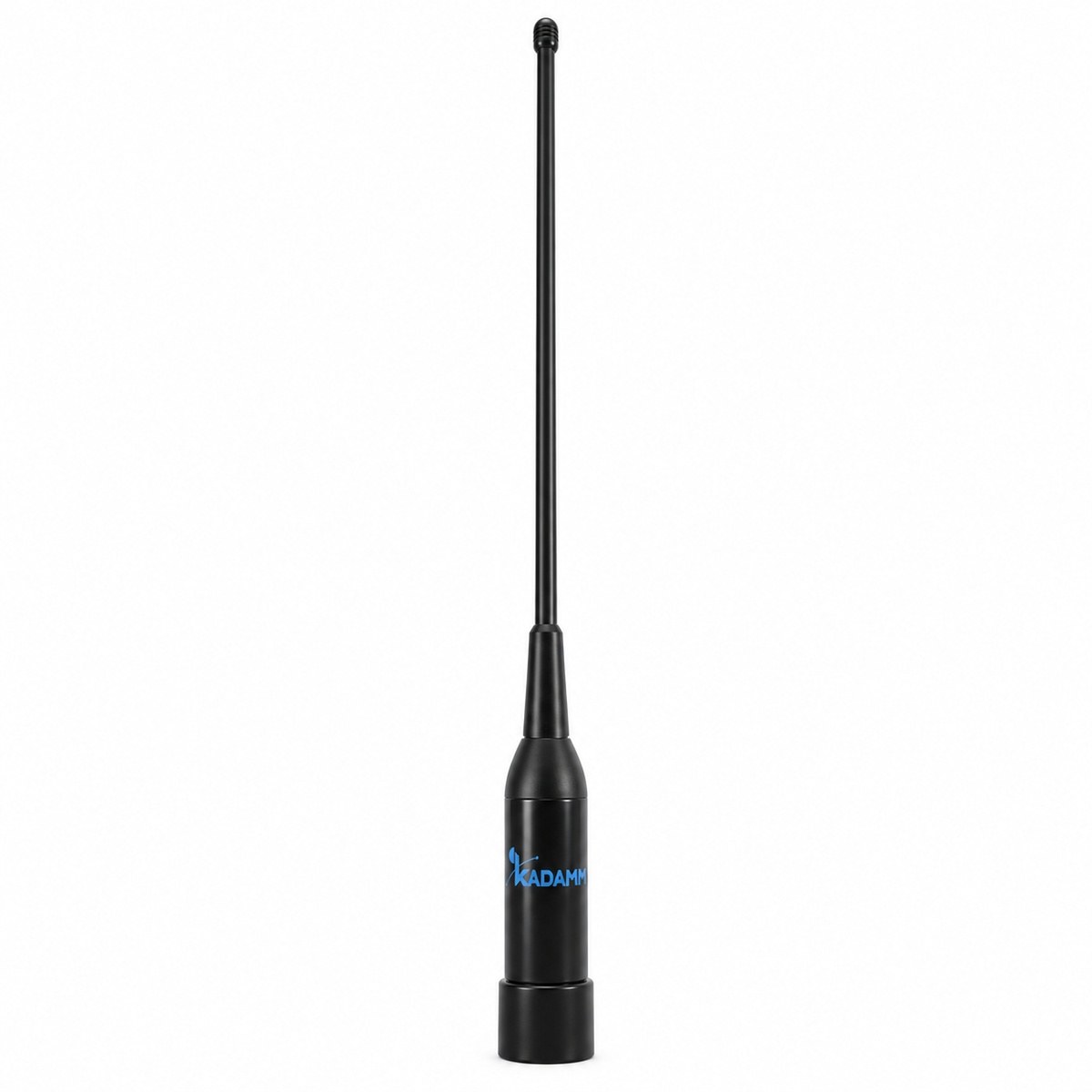

Антенна КАДАММ AH-15002 — антенна для носимой радиостанции (рации) с вертикальной поляризацией и круговой диаграммой: одной излучающей системой 136–174 МГц, 1 портом.
Коэффициент усиления 2 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 75°. Габариты Ø21 × (500 ± 5) мм. КСВН не более 3.

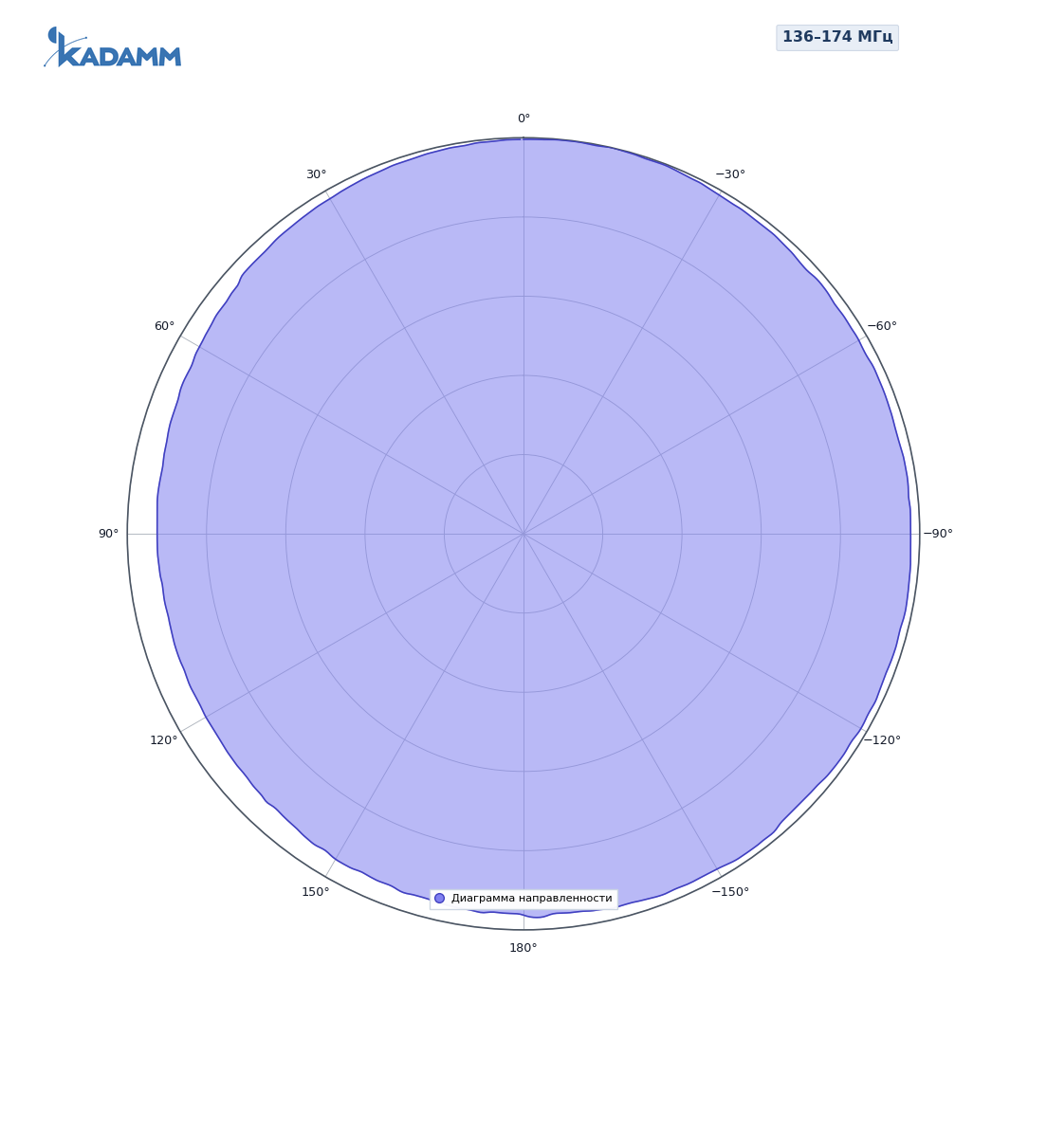

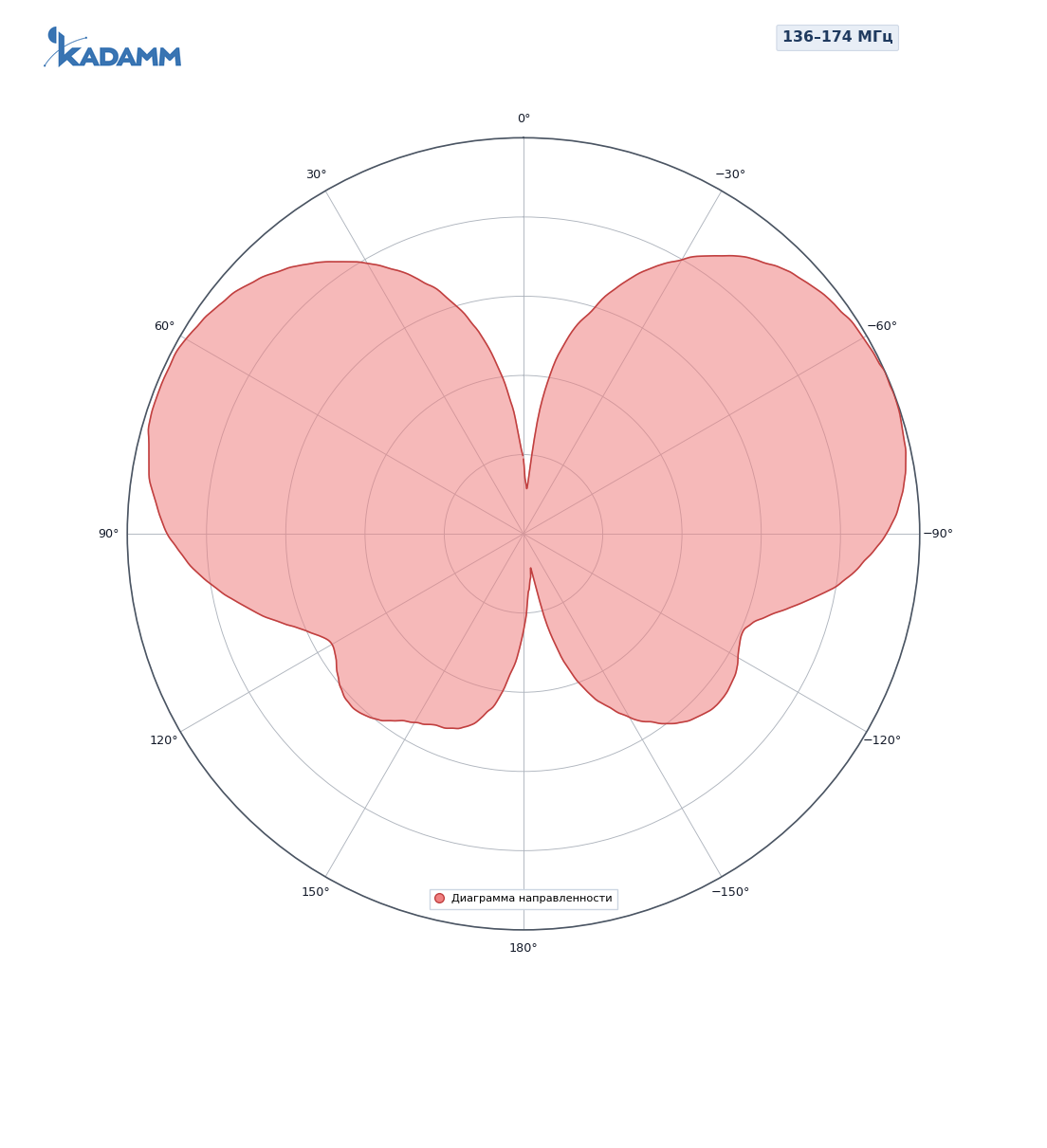

Диаграммы направленности KADAMM AH-15002 в полосах 136–174 МГц, вертикальная плоскость, 136–174 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° |
| Поляризация | Вертикальная |
| КСВН | ≤3 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 25 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка SL16 |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø21 × (500 ± 5) мм |
| Максимальная скорость ветра | 45 м/с |
| Цвет радома | Чёрный |
| Рабочая температура | −50…+70 °C |
KADAMM AH-15002 работает в полосах 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Круговая диаграмма с усилением 2 дБи — носимая радиостанция.
Антенна КАДАММ AH-15002, монтажный комплект.
| Параметр | AH-15002 | AH-15015 | AH-23002 | AH-35002 | AH-35005 | AH-35025 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 136–174 МГц | 156–162 МГц | 229–231 МГц | 351–387 МГц | 330–390 МГц | 335–345 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | — | — | — | — | — |
| Коэффициент усиления | 2 дБи | 1,5 дБи | 2 дБи | 2 дБи | 5 дБи | 2,5 дБи |
| Тип | антенна для рации | антенна для рации | антенна для рации | антенна для рации | антенна для рации | антенна для рации |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AH-15002 — 136–174 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У KADAMM AH-15002 — вилка SL16, расположение — снизу; поляризация — вертикальная.
У KADAMM AH-15002 размеры Ø21 × (500 ± 5) мм, выдерживает ветер до 45 м/с.
У KADAMM AH-15002: диапазоны 136–174 МГц, усиление 2 дБи. У KADAMM AH-15015: диапазоны 156–162 МГц, усиление 1,5 дБи.
Артикул для заказа — KADAMM AH-15002, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-15002 могут уточняться без уведомления.
Поставляем KADAMM AH-15002 — антенна для рации 136–174 МГц, 2 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
