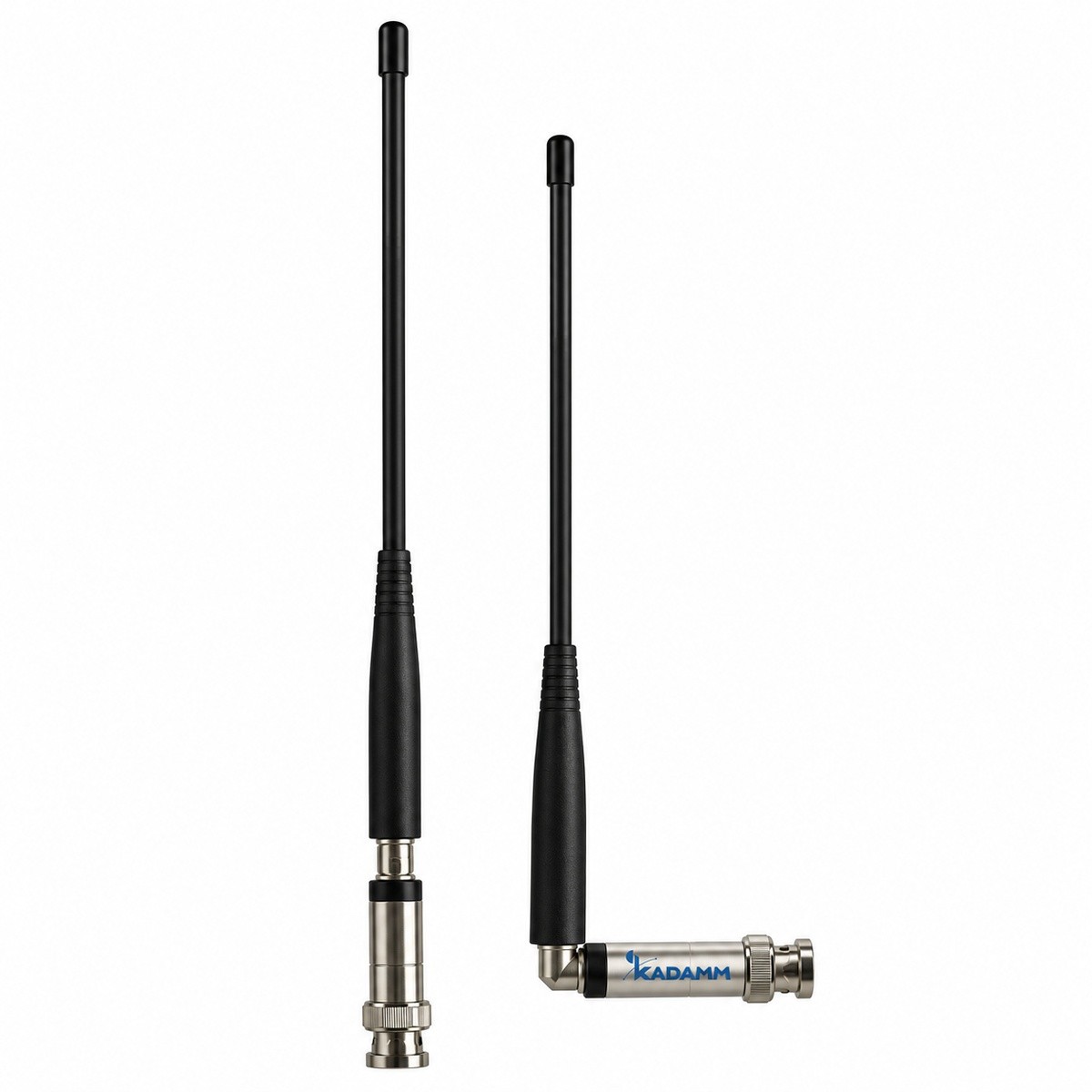

KADAMM AH-35002-2 — антенна для рации 380–410 МГц, 2 дБи

KADAMM AH-35002-2 — антенна для носимой радиостанции, полоса 380–480 МГц. Основные данные: усиление 1,8–2 дБи; разъём BNC / SMA.

KADAMM AH-35002-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
380–480 МГц
Диапазон
1,8–2 дБи
Усиление
Вертикальная
Поляризация
BNC / SMA
Разъёмы
350 мм
Высота

Что это за серия

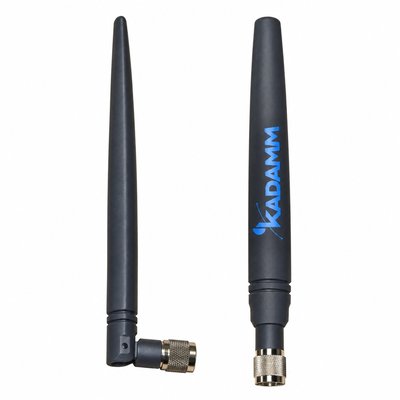

Коротко о KADAMM AH-35002-2: коэффициент усиления 1,8–2 дБи. У KADAMM AH-35002-2 полоса 380–480 МГц и разъём BNC / SMA, у KADAMM AH-50002 — 500–590 МГц и SMA.

Металлической «земли» у носимой радиостанции нет, и противовесом для антенны становятся корпус рации и рука того, кто её держит. Поэтому у носимых антенн усиление ниже, чем у автомобильных и стационарных, а реальная дальность заметно зависит от положения рации в руке и высоты, на которую её подняли.

Для ориентира: четверть длины волны на 395 МГц — около 19 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.

Со стороны фидера: КСВН не более 2,5 — обратно к передатчику уходит не больше 18 % мощности; сопротивление 50 Ом; мощность на вход до 30 Вт; разъём BNC / SMA.

Конструктивные особенности

Круговая диаграмма380–410 МГц, усиление 2 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты по исполнению: 350 ± 5 мм или Ø12 × 78 мм, масса 0,009–0,07 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,5.
Мощность и защитаДо 30 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи1,8–2
ПоляризацияВертикальная
КСВН≤2,5
Входное сопротивление50 Ом
Максимальная мощность на порт30 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны0,009–0,07 кг

Артикулы серии: исполнения

АртикулДиапазон частот, МГцУсиление, дБиРазъёмДлина / габариты, ммМасса, кг
KADAMM AH-35002-2380–4102вилка BNC350 ± 50,07
KADAMM AH-35002-3390–4801,8вилка SMAØ12 × 780,009

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Комплект поставки

Антенна KADAMM AH-35002-2, монтажный комплект.

Где применяется

Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.

Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 380–480 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

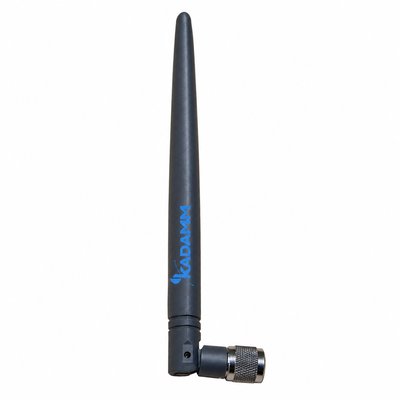

ПараметрAH-35002-2AH-15002-2AH-144/430AH-55025AH-50025AH-50002
ФотоKADAMM AH-35002-2KADAMM AH-15002-2KADAMM AH-144/430KADAMM AH-55025KADAMM AH-50025KADAMM AH-50002
Диапазон частот380–410 МГц134–173 МГц144–430 МГц550–560 МГц500–590 МГц500–590 МГц
Поляризациявертикальнаявертикальная—вертикальнаявертикальнаявертикальная
Коэффициент усиления2 дБи1,8 дБи1,8–5,6 дБи2,5 дБи2,5 дБи2 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 380–480 МГц, а разъём антенны (BNC / SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Разъёмы могут отличаться даже у раций одного производителя из разных серий — проверяйте именно вашу модель.

При несовпадении разъёмов лучше сразу выбрать антенну с подходящим разъёмом, а не ставить переходник: он создаёт нагрузку на разъём рации.

Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Для сравнения антенн замеряют уровень сигнала на одном месте, держа рацию каждый раз одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 380–480 МГц. КСВН не более 2,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Такой запас оставляет место для новых каналов при развитии сети.

По частотам в полосу антенны попадают: TETRA для экстренных и оперативных служб (380–400 МГц).

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Под проект исполнение подбираем по частотам, типу разъёма, способу крепления и условиям эксплуатации — пришлите эти данные, и мы выберем модель и проверим её совместимость с вашим оборудованием.

Всё, что отмечено «уточняйте у менеджера», сверяется при заказе с документацией на партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-35002-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-35002-2 могут уточняться без уведомления.
