KADAMM AH-50025 — антенна для рации 500–590 МГц, 2,5 дБи

KADAMM AH-50025 — антенна для носимой радиостанции, полоса 500–590 МГц. Основные данные: усиление 2,5 дБи; длина 210 мм; разъём 1×SMA.

KADAMM AH-50025
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
500–590 МГц
Диапазон
2,5 дБи
Усиление
Вертикальная
Поляризация
1×SMA
Разъёмы
210 мм
Высота

Что это за серия

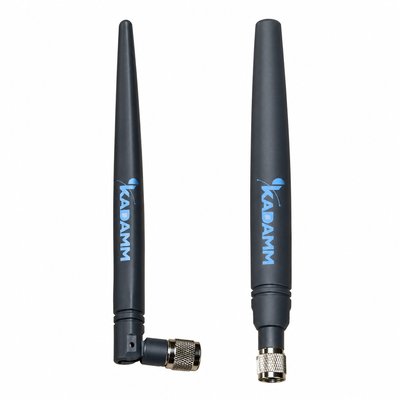

Коротко о KADAMM AH-50025: усиление 2,5 дБи, разъём типа SMA. У KADAMM AH-55025 полоса 550–560 МГц, у KADAMM AH-50025 — 500–590 МГц. Полоса KADAMM AH-55025 целиком входит в полосу KADAMM AH-50025.

Металлической «земли» у носимой радиостанции нет, и противовесом для антенны становятся корпус рации и рука того, кто её держит. Отсюда меньшее усиление носимых антенн по сравнению со стационарными и автомобильными; фактическая дальность во многом определяется тем, как держат рацию и на какой она высоте.

Для ориентира: четверть длины волны на 545 МГц — около 14 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.

Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×SMA.

Конструктивные особенности

Круговая диаграмма500–590 МГц, усиление 2,5 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 210 мм, масса 0,042 кг.
Вертикальная поляризация1 порт, вилка SMA или вилка TNC; устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот500–590 МГц
Мгновенная полоса16 МГц
Коэффициент усиления, дБи2,5
ПоляризацияВертикальная
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка SMA или вилка TNC
Размеры (В × Ш × Г)210 мм
Масса антенны0,042 кг

Комплект поставки

Антенна KADAMM AH-50025, монтажный комплект.

Где применяется

Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.

Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 500–590 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-50025AH-50002AH-55025AH-45002AH-40005AH-40003
ФотоKADAMM AH-50025KADAMM AH-50002KADAMM AH-55025KADAMM AH-45002KADAMM AH-40005KADAMM AH-40003
Диапазон частот500–590 МГц500–590 МГц550–560 МГц450–470 МГц400–480 МГц410–430 / 890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Коэффициент усиления2,5 дБи2 дБи2,5 дБи2,15 дБи5 дБи3 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 500–590 МГц, а разъём антенны (1×SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Разъёмы могут отличаться даже у раций одного производителя из разных серий — проверяйте именно вашу модель.

Переходник нагружает разъём радиостанции, поэтому, если разъёмы разные, правильнее взять антенну сразу с нужным разъёмом.

Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Антенны удобно сравнивать по уровню сигнала в одной и той же точке при одинаковом положении рации.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.

Да, при условии что и передача, и приём сети укладываются в 500–590 МГц. КСВН не более 2,0 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Для подбора исполнения под проект пришлите рабочие частоты, тип разъёма, вариант крепления и условия эксплуатации: мы подберём модель и проверим, совместима ли она с вашим оборудованием.

Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-50025, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-50025 могут уточняться без уведомления.
