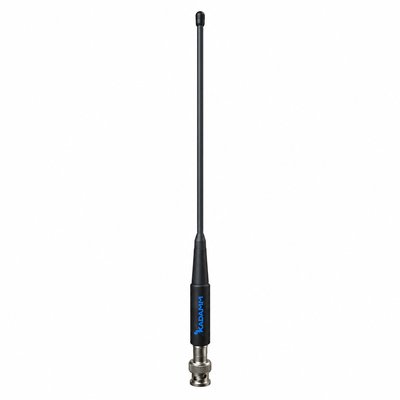

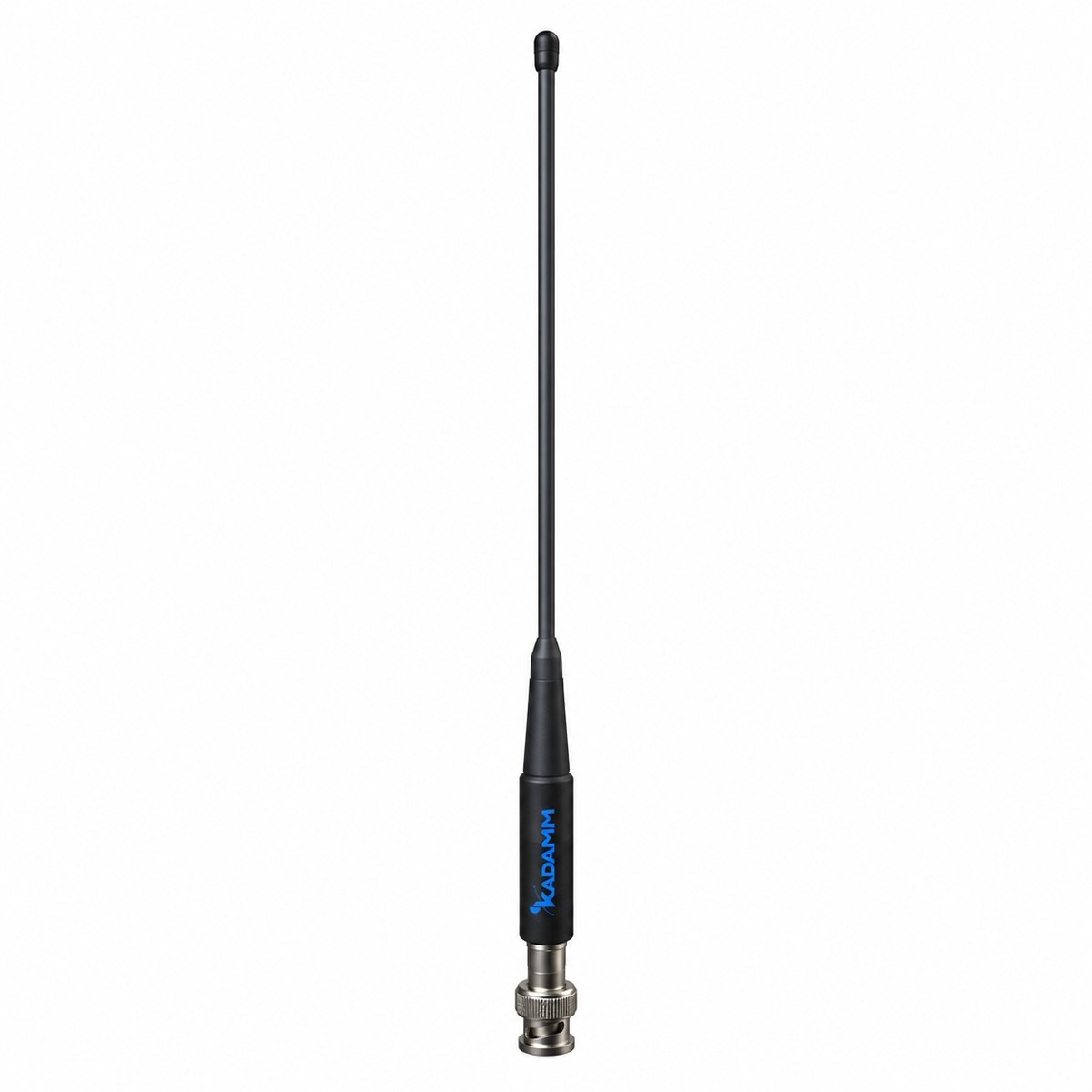

KADAMM AH-23002 — антенна для рации 200–290 МГц, 2 дБи

KADAMM AH-23002 — антенна для носимой радиостанции, полоса 200–290 МГц. Основные данные: усиление 2 дБи; разъём TNC / SMA.

KADAMM AH-23002
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
200–290 МГц
Диапазон
2 дБи
Усиление
Вертикальная
Поляризация
TNC / SMA
Разъёмы

Что это за серия

Коротко о KADAMM AH-23002: коэффициент усиления 2 дБи. Рядом в линейке — KADAMM AH-35002. У неё полоса 351–387 МГц и разъём TNC, у KADAMM AH-23002 — 200–290 МГц и TNC / SMA.

Под антенной носимой рации нет металлической «земли» — её роль играют корпус радиостанции и рука оператора. Поэтому у носимых антенн усиление ниже, чем у автомобильных и стационарных, а реальная дальность заметно зависит от положения рации в руке и высоты, на которую её подняли.

Для ориентира: четверть длины волны на 245 МГц — около 31 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.

Со стороны фидера: КСВН не более 2 — обратно к передатчику уходит не больше 11 % мощности; мощность на вход до 25 Вт; разъём TNC / SMA.

Конструктивные особенности

Круговая диаграмма200–290 МГц, усиление 2 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2.
Мощность и защитаДо 25 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи2
ПоляризацияВертикальная
КСВН≤2
Максимальная мощность на порт25 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны0,015–0,07 кг

Артикулы серии: исполнения

АртикулДиапазон частот, МГцРазъёмДлина / габариты, ммМасса, кг

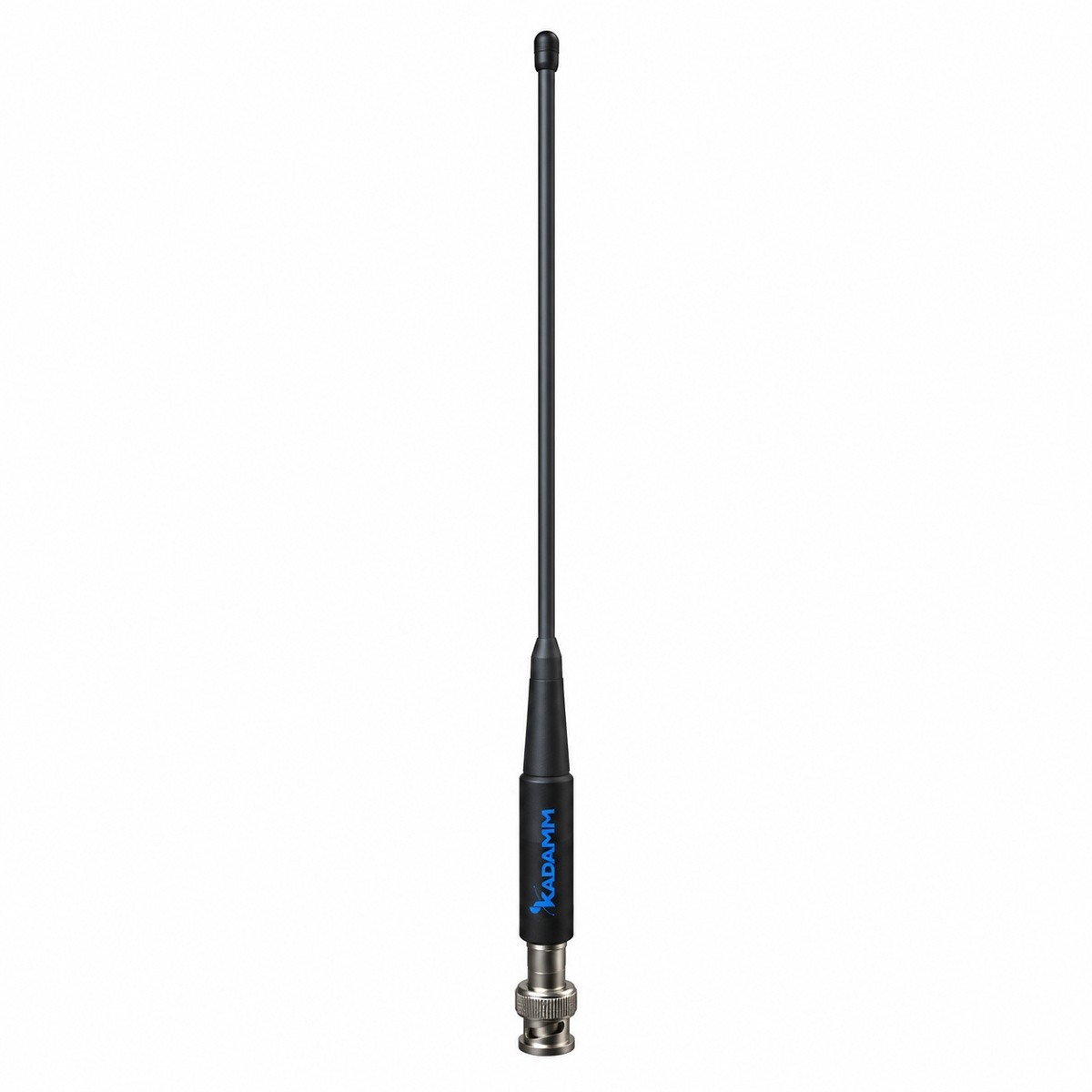

KADAMM AH-23002229–231розетка TNC или по заказу3200,07
KADAMM AH-23002-2200–290вилка TNC или вилка BNC900,032
KADAMM AH-23002-3200–290вилка TNC2150,02
KADAMM AH-23002-4230–235розетка SMA1200,015

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Комплект поставки

Антенна KADAMM AH-23002, монтажный комплект.

Где применяется

Носимые рации служебных сетей — охраны, производства, складов, транспорта, мероприятий; замена штатной антенны на антенну нужного диапазона или длины.

Подбор ведут по рации — у антенны должны совпадать с радиостанцией полоса частот, тип разъёма и его пол (вилка или розетка).

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 200–290 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

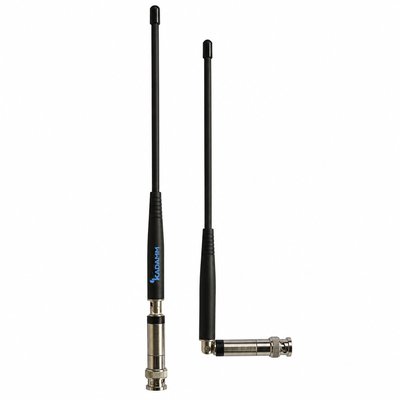

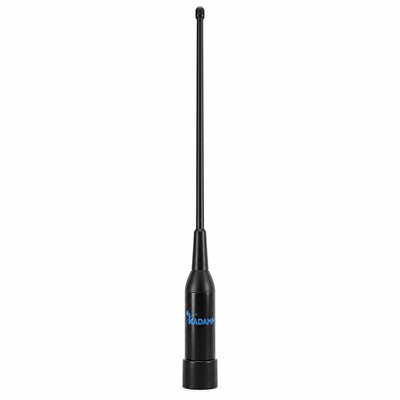

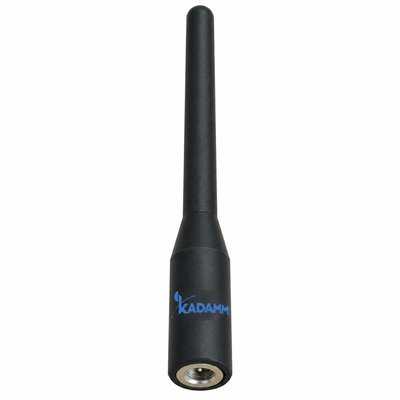

ПараметрAH-23002AH-15015AH-15002AH-35002AH-35005AH-35025
ФотоKADAMM AH-23002KADAMM AH-15015KADAMM AH-15002KADAMM AH-35002KADAMM AH-35005KADAMM AH-35025
Диапазон частот200–290 МГц156–162 МГц136–174 МГц351–387 МГц330–390 МГц335–345 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ——360°———
Коэффициент усиления2 дБи1,5 дБи2 дБи2 дБи5 дБи2,5 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 200–290 МГц, а разъём антенны (TNC / SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. У одного производителя в разных сериях раций встречаются разные разъёмы, поэтому сверяйте конкретную модель.

Переходник нагружает разъём радиостанции, поэтому, если разъёмы разные, правильнее взять антенну сразу с нужным разъёмом.

Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Для сравнения антенн замеряют уровень сигнала на одном месте, держа рацию каждый раз одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из здания выносная антенна у окна полезнее, чем длинная антенна на рации.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 200–290 МГц. Согласование в полосе нормировано полностью (КСВН не более 2), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Укажите количество и полный артикул KADAMM — из таблицы характеристик или таблицы исполнений. Под проект исполнение подбираем по частотам, типу разъёма, способу крепления и условиям эксплуатации — пришлите эти данные, и мы выберем модель и проверим её совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. К антенне можно сразу заказать кабельные сборки и крепёж для вашего объекта.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-23002, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-23002 могут уточняться без уведомления.
