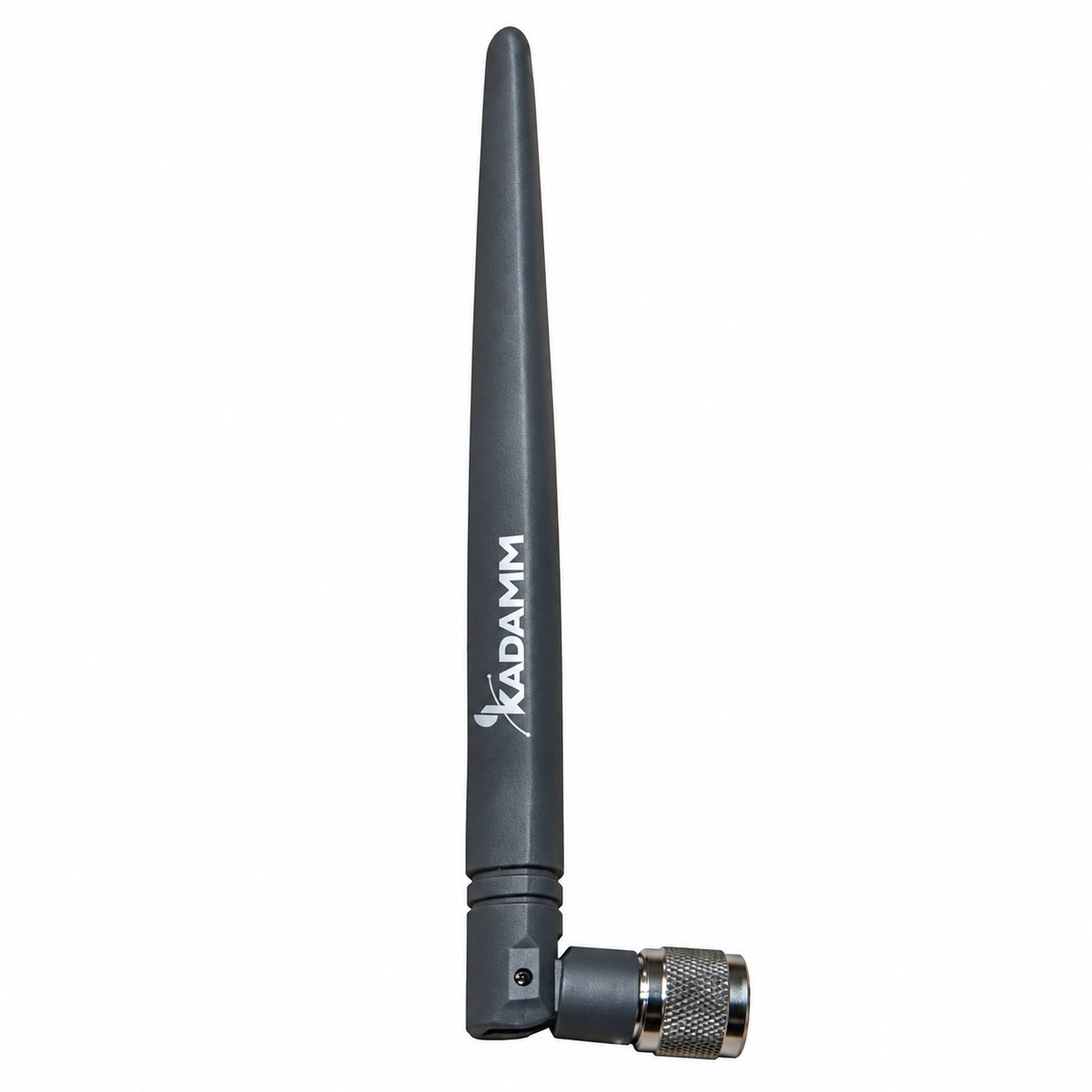

KADAMM AH-35002 — антенна для рации 351–387 МГц, 2 дБи

KADAMM AH-35002 — антенна для носимой радиостанции, полоса 351–387 МГц. Основные данные: усиление 2 дБи; длина 210 мм; разъём 1×TNC.

KADAMM AH-35002
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
351–387 МГц
Диапазон
2 дБи
Усиление
Вертикальная
Поляризация
1×TNC
Разъёмы
210 мм
Высота

Что это за серия

Основные параметры KADAMM AH-35002: коэффициент усиления 2 дБи, разъём типа TNC. Ближайшая модель в линейке — KADAMM AH-38018G: у неё полоса 380–430 МГц, у KADAMM AH-35002 — 351–387 МГц.

Под антенной носимой рации нет металлической «земли» — её роль играют корпус радиостанции и рука оператора. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.

Для ориентира: четверть длины волны на 369 МГц — около 20 см. Спиральная укороченная антенна уступает полноразмерному штырю в эффективности, но выигрывает в прочности и удобстве носки — выбор зависит от того, что важнее: дальность или удобство.

Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×TNC.

Конструктивные особенности

Круговая диаграмма351–387 МГц, усиление 2 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 210 мм, масса 0,042 кг.
Вертикальная поляризация1 порт, вилка TNC или вилка SMA; устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот351–387 МГц
Мгновенная полоса15 МГц
Коэффициент усиления, дБи2
ПоляризацияВертикальная
КСВН≤2,0
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка TNC или вилка SMA
Размеры (В × Ш × Г)210 мм
Масса антенны0,042 кг

Комплект поставки

Антенна KADAMM AH-35002, монтажный комплект.

Где применяется

Применение — носимые радиостанции в служебных сетях охраны, складов, производства, транспорта и мероприятий, а также замена штатной антенны рации на антенну подходящего диапазона или длины.

Подбор ведут по рации — у антенны должны совпадать с радиостанцией полоса частот, тип разъёма и его пол (вилка или розетка).

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 351–387 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

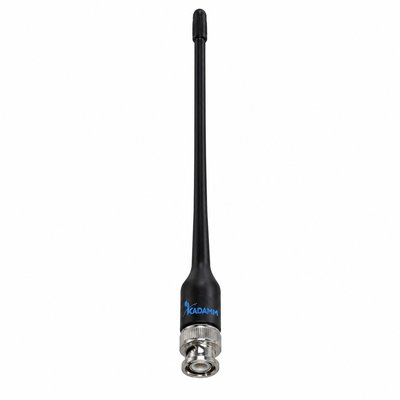

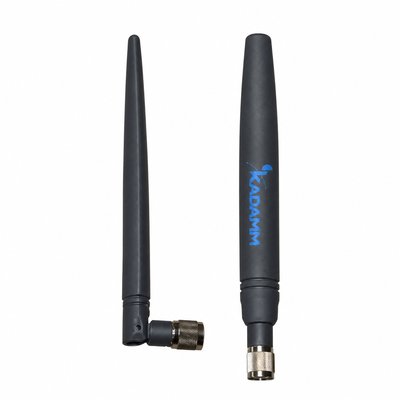

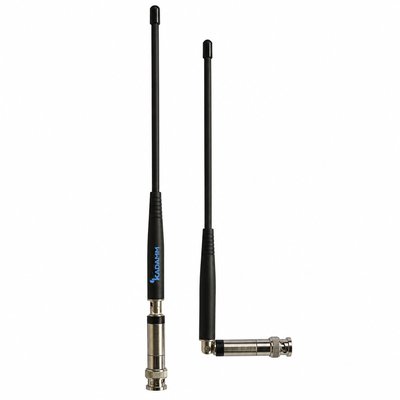

ПараметрAH-35002AH-35005AH-35025AH-38018GAH-40002AH-40003
ФотоKADAMM AH-35002KADAMM AH-35005KADAMM AH-35025KADAMM AH-38018GKADAMM AH-40002KADAMM AH-40003
Диапазон частот351–387 МГц330–390 МГц335–345 МГц380–430 МГц400–520 МГц410–430 / 890–960 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Коэффициент усиления2 дБи5 дБи2,5 дБи1,8 дБи1–2,15 дБи3 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 351–387 МГц, а разъём антенны (1×TNC) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Когда штатная антенна рации укороченная или сделана под иной участок диапазона, замена на полноразмерную под ваши частоты даёт ощутимое улучшение связи. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 351–387 МГц. Согласование (КСВН не более 2,0) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-35002, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-35002 могут уточняться без уведомления.
