KADAMM AH-40002 — антенны для раций UHF 400–520 МГц (433 МГц), 1–2,15 дБи, 17 исполнений

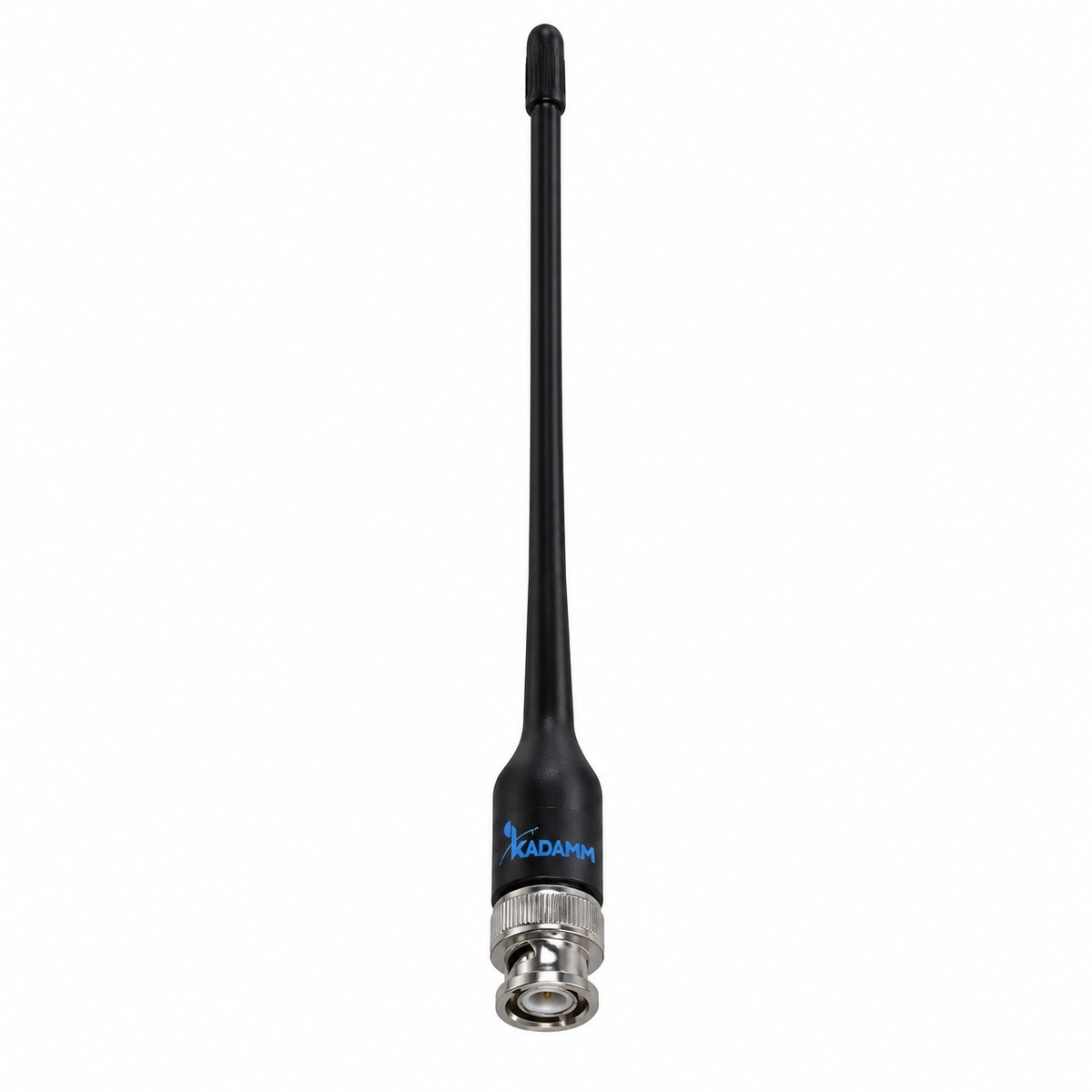

KADAMM AH-40002 — антенна для носимой радиостанции, полоса 400–520 МГц. Основные данные: усиление 1–2,15 дБи; длина 70–200 мм; разъём BNC, TNC, SMA и др.

KADAMM AH-40002
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
400–520 МГц
Диапазон
1–2,15 дБи
Усиление
BNC, TNC, SMA и др.
Разъёмы
70–200 мм
Длина
17
Исполнений

Что это за серия

Главное в KADAMM AH-40002 — разъём BNC, TNC, SMA и др. Рядом в линейке — KADAMM AH-38018G. У неё полоса 380–430 МГц и усиление 1,8 дБи, у KADAMM AH-40002 — 400–520 МГц и 1 дБи.

У носимой радиостанции нет металлической «земли» под антенной: противовесом служат корпус рации и рука оператора. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.

Для ориентира: четверть длины волны на 460 МГц — около 16 см. Полноразмерный штырь даёт лучшую связь, чем укороченная спиральная антенна, зато спиральная прочнее и удобнее в носке; выбирают между дальностью и удобством.

Со стороны фидера: сопротивление 50 Ом; разъём BNC, TNC, SMA и др. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.

Конструктивные особенности

Диапазон 400–520 МГцUHF-радиостанции DMR и аналоговых сетей, 433 МГц, LTE-450 — полоса каждого исполнения в таблице.
Усиление 1–2,15 дБиЧетвертьволновые и укороченные штыри для носимых раций.
Разъём под любую рациюBNC, TNC, SMA (вилка и розетка), MOTO / MX / PL, I-COM.
КомпактностьДлина 70–200 мм: от короткой антенны для скрытого ношения до полноразмерной.
17 исполненийРазличия — в таблице «Исполнения».

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот400–520 МГц (по исполнению, см. таблицу «Исполнения»)
Мгновенная полоса16 МГц
Коэффициент усиления, дБи1–2,15 (по исполнению)
Поляризациявертикальная (AH-40002…AH-40002-4); остальные исполнения — уточняйте у менеджера
КСВНпо исполнению (см. таблицу «Исполнения»)
Входное сопротивление50 Ом
Максимальная мощность на портпо исполнению (см. таблицу «Исполнения»)

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Длина70–200 мм (по исполнению)
Масса антенны0,02–0,03 кг (AH-40002…AH-40002-4); остальные исполнения — уточняйте у менеджера

Артикулы серии: исполнения

АртикулДиапазон, МГцУсиление, дБиРазъёмДлина, ммКСВНМощность, ВтМасса, кг
KADAMM AH-40002400–4802,15BNC или вилка TNC200≤2300,03
KADAMM AH-40002-2400–4802,15вилка TNC200≤2300,03
KADAMM AH-40002-3400–4802вилка TNC или вилка BNC70≤2300,02
KADAMM AH-40002-4400–4802вилка TNC или вилка BNC70≤2300,02
KADAMM AH-40002-5400–5202,15SMA (вилка)165уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-6400–5202,15MOTO / MX / PL (под радиостанции)90менее 1,5уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-7400–5202,15SMA (розетка)80менее 1,5уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-8400–5202,15SMA (розетка)80менее 1,5уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-9400–5202,15SMA (вилка)95уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-10400–5202,15MOTO / MX / PL (под радиостанции)170менее 1,5уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-11400–5202,15SMA (розетка)160менее 1,5уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-12400–5202,15под радиостанции I-COM160≤ 1,550уточняйте у менеджера
KADAMM AH-40002-13400–5202,15SMA (розетка)150уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-14400–4702,15SMA (розетка)80уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-15400–5202,15SMA (розетка)150уточняйте у менеджерауточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-16470–5101SMA200 (Ø15)≤ 2,0уточняйте у менеджерауточняйте у менеджера
KADAMM AH-40002-17UHF (границы полосы — уточняйте у менеджера)2,15SMA (вилка)170менее 1,5уточняйте у менеджерауточняйте у менеджера

Исполнения различаются лишь параметрами из таблицы. Разъёмы MOTO / MX / PL и I-COM — под фирменные антенные гнёзда радиостанций. Параметры, которых нет в таблице, уточняйте у менеджера.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B31 / n31UL 452,5–457,5 / DL 462,5–467,5 МГцFDDLTE-450

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B31/n31

Комплект поставки

Антенна KADAMM AH-40002, монтажный комплект.

Где применяется

Носимые рации служебных сетей — охраны, производства, складов, транспорта, мероприятий; замена штатной антенны на антенну нужного диапазона или длины.

Подбор ведут по рации — у антенны должны совпадать с радиостанцией полоса частот, тип разъёма и его пол (вилка или розетка).

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 400–520 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-40002AH-40003AH-40005AH-38018GAH-35025AH-35005
ФотоKADAMM AH-40002KADAMM AH-40003KADAMM AH-40005KADAMM AH-38018GKADAMM AH-35025KADAMM AH-35005
Диапазон частот400–520 МГц410–430 / 890–960 МГц400–480 МГц380–430 МГц335–345 МГц330–390 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Коэффициент усиления1–2,15 дБи3 дБи5 дБи1,8 дБи2,5 дБи5 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 400–520 МГц, а разъём антенны (BNC, TNC, SMA и др.) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. У одного производителя в разных сериях раций встречаются разные разъёмы, поэтому сверяйте конкретную модель.

При несовпадении разъёмов лучше сразу выбрать антенну с подходящим разъёмом, а не ставить переходник: он создаёт нагрузку на разъём рации.

Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Антенны удобно сравнивать по уровню сигнала в одной и той же точке при одинаковом положении рации.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Изнутри помещений больше даёт выносная антенна, установленная у окна, чем длинная антенна на самой радиостанции.

Подойдёт, когда каналы передачи и приёма находятся внутри 400–520 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По частотам в полосу антенны попадают: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31).

Для запроса нужны полный артикул KADAMM (он есть в таблице характеристик или исполнений) и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.
