KADAMM AH-40003 — антенна для рации 410–960 МГц, 3 дБи

KADAMM AH-40003 — антенна для носимой радиостанции, полоса 410–430 / 890–960 МГц. Основные данные: усиление 2,15 / 3 дБи; длина 183–204 мм; разъём BNC.

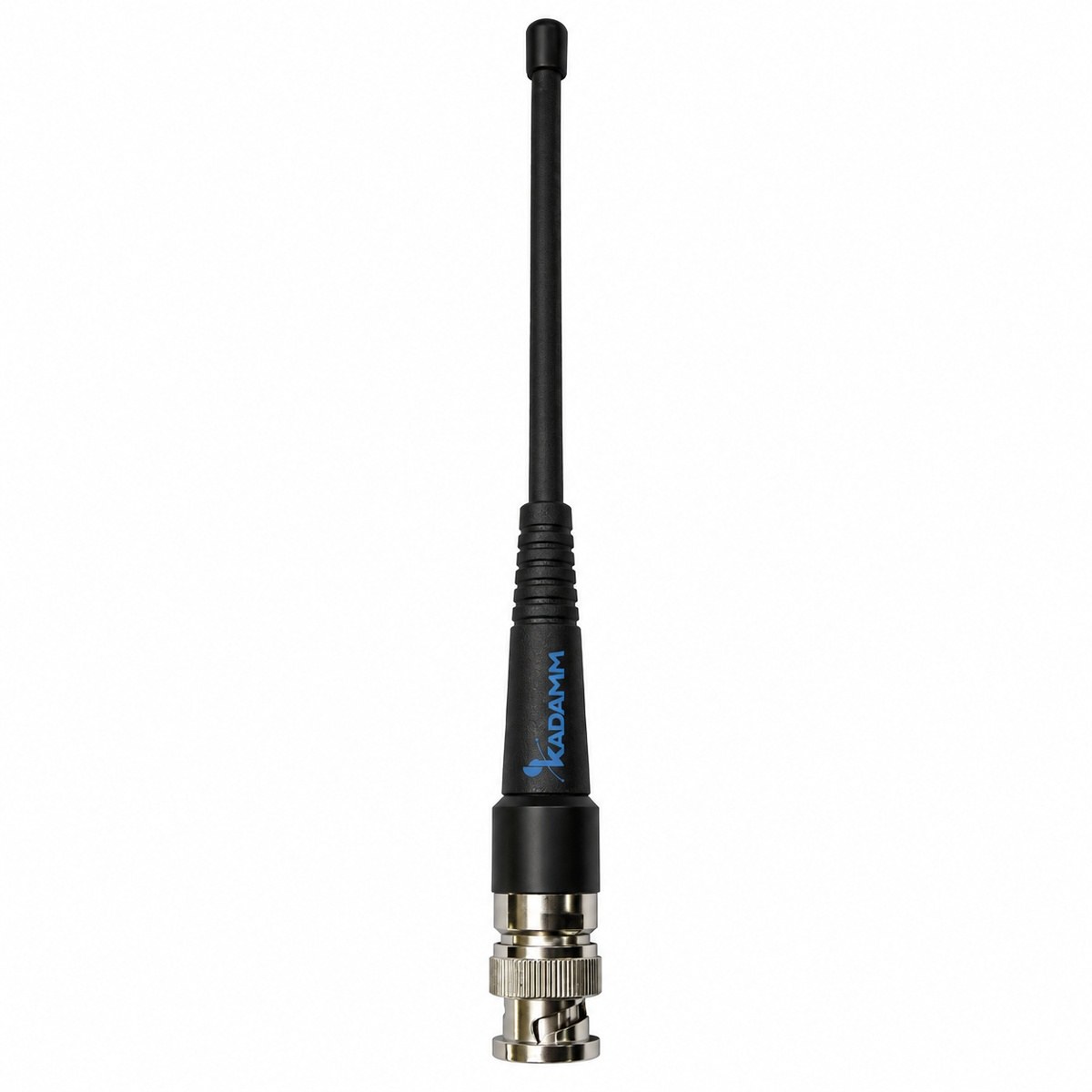

KADAMM AH-40003
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
410–430 / 890–960 МГц
Диапазон
3 дБи
Усиление
Вертикальная
Поляризация
BNC
Разъёмы
183 мм
Высота

Что это за серия

Коротко о KADAMM AH-40003: усиление 3 дБи, разъём BNC. У KADAMM AH-38018G полоса 380–430 МГц, у KADAMM AH-40003 — 410–960 МГц.

Под антенной носимой рации нет металлической «земли» — её роль играют корпус радиостанции и рука оператора. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.

Для ориентира: четверть длины волны на 420 МГц — около 18 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.

Со стороны фидера: КСВН не более 2,5 — обратно к передатчику уходит не больше 18 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём BNC.

Конструктивные особенности

Круговая диаграмма410–430 / 890–960 МГц, усиление 2,15–3 дБи, круговая диаграмма в горизонтальной плоскости: связь при любом положении рации.
КомпактностьГабариты 183–204 мм, масса 0,03 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»); устанавливается прямо на антенный разъём рации.
Чистый трактКСВН не более 2,5.
Мощность и защитаДо 50 Вт на порт.

Технические характеристики

Электрические характеристики

Параметр410–430 МГц890–960 МГц
Диапазон частот410–430 / 890–960 МГц
Мгновенная полоса20 МГц
Коэффициент усиления, дБи2,153
ПоляризацияВертикальная
КСВН≤2,5
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Размеры (В × Ш × Г)183–204 мм
Масса антенны0,03 кг

Артикулы серии: исполнения

АртикулРазъёмДлина / габариты, мм
KADAMM AH-40003вилка BNC183
KADAMM AH-40003-2угловая вилка BNC204

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Комплект поставки

Антенна KADAMM AH-40003, монтажный комплект.

Где применяется

Применение — носимые радиостанции в служебных сетях охраны, складов, производства, транспорта и мероприятий, а также замена штатной антенны рации на антенну подходящего диапазона или длины.

Подбор ведут по рации — у антенны должны совпадать с радиостанцией полоса частот, тип разъёма и его пол (вилка или розетка).

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты рации — внутри 410–430 / 890–960 МГц.
РазъёмКак у радиостанции: тип и пол.

Сравнение с похожими антеннами KADAMM

ПараметрAH-40003AH-40002AH-40005AH-38018GAH-35025AH-35005
ФотоKADAMM AH-40003KADAMM AH-40002KADAMM AH-40005KADAMM AH-38018GKADAMM AH-35025KADAMM AH-35005
Диапазон частот410–430 / 890–960 МГц400–520 МГц400–480 МГц380–430 МГц335–345 МГц330–390 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Коэффициент усиления3 дБи1–2,15 дБи5 дБи1,8 дБи2,5 дБи5 дБи
Типантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рацииантенна для рации
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Подойдёт, если совпадают два условия: частоты рации лежат в полосе 410–430 / 890–960 МГц, а разъём антенны (BNC) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.

Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.

Если штатная антенна укорочена или настроена на другой участок диапазона, полноразмерная антенна, рассчитанная точно на ваши частоты, заметно улучшит связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.

Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 410–430 / 890–960 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,5), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По частотам в полосу антенны попадают: TETRA 410–430 МГц; ISM/LoRa 915 МГц. Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Значения с пометкой «уточняйте у менеджера» подтверждают при оформлении заказа по документации на конкретную партию. Кабельные сборки и крепёж под ваш объект оформляют одним заказом с антенной.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AH-40003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-40003 могут уточняться без уведомления.
