Телескопические антенны для раций VHF 136–174 МГц, 2–3,5 дБи, BNC, TNC, SMA: 6 исполнений.

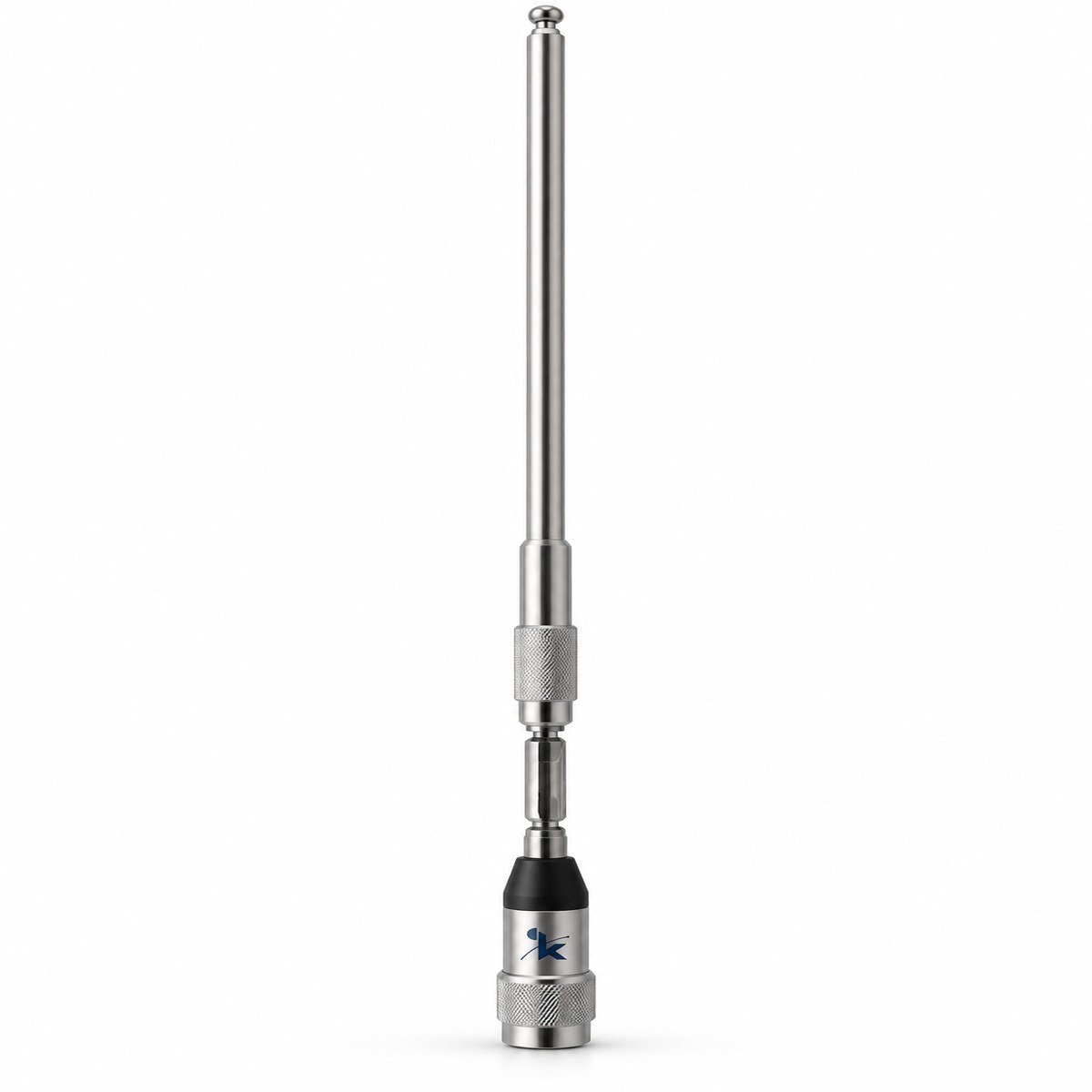

KADAMM AH-150T — антенна для носимой радиостанции, полоса 136–174 МГц. Основные данные: усиление 2–3,5 дБи; разъём BNC, TNC, SMA.
У носимой радиостанции нет металлической «земли» под антенной: противовесом служат корпус рации и рука оператора. Поэтому усиление носимых антенн меньше, чем у стационарных и автомобильных, а реальная дальность сильно зависит от того, как держат рацию и насколько она поднята.
Для ориентира: четверть длины волны на 155 МГц — около 48 см. Полноразмерный штырь работает лучше укороченной спиральной антенны, а спиральная удобнее в носке и прочнее; выбор — компромисс между дальностью и удобством.
Со стороны фидера: разъём BNC, TNC, SMA. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Тип | штыревая антенна на антенный разъём носимой радиостанции |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон | Усиление | Разъём | Длина | Исполнение |
|---|---|---|---|---|---|
| KADAMM AH-15002T-1 | 136–174 МГц | 2,0 дБи | BNC (вилка) | 190 / 1050 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15025T-1 | 136–174 МГц | 2,5 дБи | TNC | 170 / 450 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15025T-2 | 136–174 МГц | 2,5 дБи | SMA (розетка) | 170 / 600 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-1 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 190 / 1150 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-2 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 220 / 1100 мм (сложена / разложена) | телескопическая |
| KADAMM AH-15035T-3 | 136–174 МГц | 3,5 дБи | BNC (вилка) | 200 / 900 мм (сложена / разложена) | телескопическая |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице (крепёж, кабель, масса, рабочая температура) — уточняйте у менеджера.
Носимые радиостанции служебных радиосетей: охрана, производство, склады, транспорт, мероприятия; замена штатной антенны рации на антенну нужного диапазона или длины.
Антенну подбирают под рацию: полоса, тип разъёма и пол соединителя должны совпасть с разъёмом радиостанции.
Полоса. Все частоты рации — внутри 136–174 МГц.
Разъём. Как у радиостанции: тип и пол.
Антенна КАДАММ выбранного исполнения.
| Параметр | AH-150T | AH-150 | AH-27/88 | AH-15002 | AH-15015 | AH-23002 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 136–174 МГц | 130–175 МГц | 27–88 МГц | 136–174 МГц | 156–162 МГц | 229–231 МГц |
| Поляризация | — | — | — | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | — | 360° | — | — |
| Коэффициент усиления | 2–3,5 дБи | 1,8–2,5 дБи | 1,8–3,52 дБи | 2 дБи | 1,5 дБи | 2 дБи |
| Тип | антенна для рации | антенна для рации | антенна для рации | антенна для рации | антенна для рации | антенна для рации |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают два условия: частоты рации лежат в полосе 136–174 МГц, а разъём антенны (BNC, TNC, SMA) совпадает с разъёмом радиостанции по типу и полу. Похожие внешне разъёмы SMA и RP-SMA, вилка и розетка между собой не стыкуются. Рации одного производителя могут иметь разные разъёмы в разных сериях — проверяйте конкретную модель рации.
Посмотрите модель рации и диапазон частот в её паспорте или пришлите их нам — проверим совместимость и подберём антенну KADAMM нужной длины. Если разъёмы не совпадают, лучше сразу взять антенну с нужным разъёмом, чем ставить переходник, — он нагружает разъём рации.
Если штатная антенна укороченная или рассчитана на другой участок диапазона, полноразмерная антенна точно под ваши частоты заметно улучшает связь. Если штатная уже полноразмерная и в полосе, выигрыш небольшой. Сравнивать антенны удобно по уровню сигнала на одном и том же месте, держа рацию одинаково.
Больше влияют условия: высота, на которой держат рацию, препятствия и положение рядом с телом. Для максимальной дальности используют выносную или автомобильную антенну. Для связи из помещений полезнее выносная антенна у окна, чем длинная антенна на самой рации.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 136–174 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM AH-150T, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AH-150T могут уточняться без уведомления.
Поставляем KADAMM AH-150T — телескопические антенны для раций VHF 136–174 МГц, 2–3,5 дБи, BNC, TNC, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
