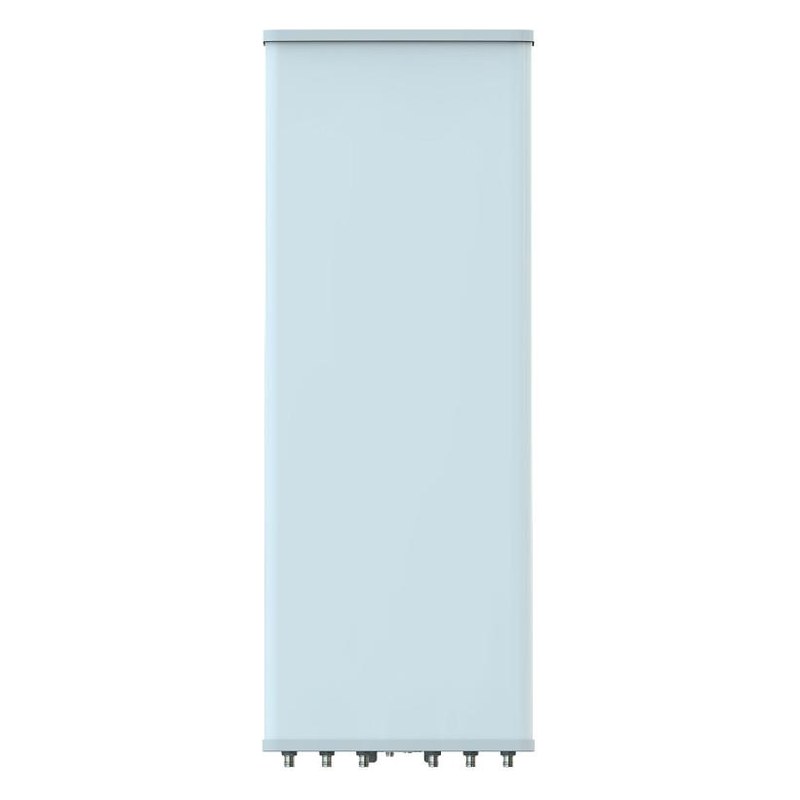

KADAMM K861186R29 — комбинированная антенна TDD + FDD 698–2690 МГц, 5 систем излучателей, 19,3 дБи, 16 портов + калибровочный, RET
В одной панели — массив LTE TDD / 5G NR с формированием луча и секторные массивы FDD с поляризацией ±45°: 698–960, 1427–2690, 2300–2400 и 2490–2690 МГц, 16 портов и калибровочный вход.
KADAMM K861186R29 — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2400 / 2490–2690 + FDD 2×698–960 / 2×1427–2690 МГц. Главное в цифрах: 16 входов; горизонтальный луч 58–75°; усиление до 19,3 дБи; наклон луча 2–12° с дистанционным управлением.
Основные параметры KADAMM K861186R29: усиление 19,3 дБи, ширина ДН 58–75°. У KADAMM K861186R29 полоса 698–2690 МГц, у KADAMM K861186R33 — 698–3800 МГц. Полоса KADAMM K861186R29 целиком лежит внутри полосы KADAMM K861186R33.
Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2680 мм луч по вертикали 5,3 ± 0,6°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.
Каждый излучатель — пара диполей, повёрнутых на +45° и −45°. Ортогональные поляризации практически независимы (развязка не менее 15 дБ), поэтому каждая система — это два отдельных тракта: 2T2R (MIMO 2×2) или поляризационное разнесение на приёме без второй антенны. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

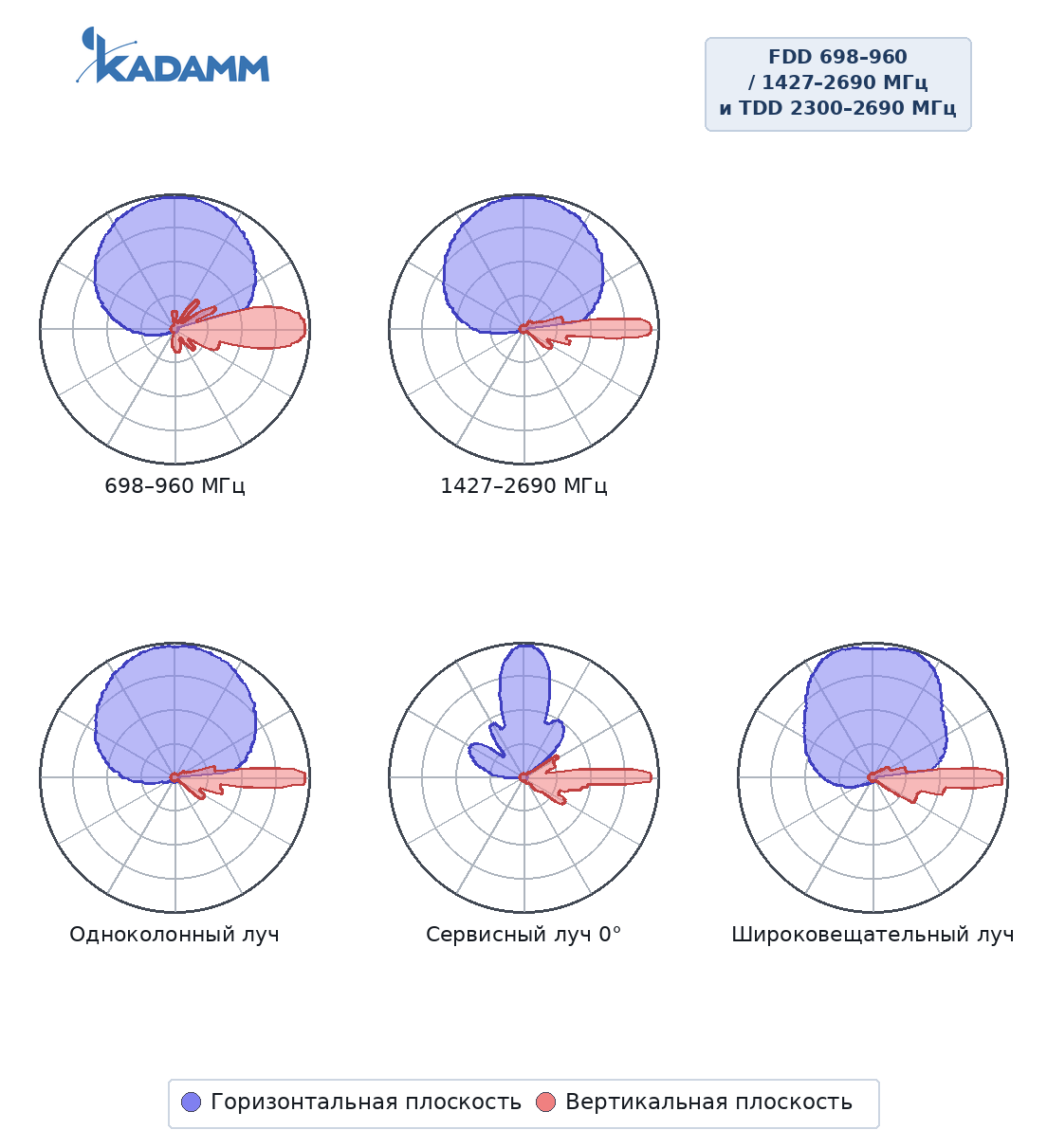

Форма диаграммы: ширина луча по горизонтали 58–75° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 22–23 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 15 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — 5,3 ± 0,6°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 3,8°. Электрический наклон 2–12°: луч опускается целиком за счёт фазового сдвига между излучателями, форма сектора сохраняется; RET работает по AISG 2.0 / 3GPP TS 25.461. Механический наклон 0–8° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Входы: КСВН не более 1,5 (отражение до 4 % мощности), до 400 Вт на вход, IM3 не выше −150 дБн (два тона по 20 Вт, IEC 62037); разъёмы TDD:1 × вилка MQ4+MQ5; FDD:8 × розетка 4.3-10, выведены вниз. Если на сайте работают несколько мощных несущих, пассивная интермодуляция становится важной: продукты смешения оказываются в приёмном канале сектора и поднимают шум. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.
Корпус и крепление: габариты (высота × ширина × глубина) 2680 × 499 × 198 мм, масса 48 кг, монтажный комплект — 12,8 кг, труба диаметром Ø50–Ø115 мм, рабочая температура от −50 до +65 °C, предельная скорость ветра 250 км/ч. При 150 км/ч ветер даёт 1485 / 435 / 1670 Н (фронт / бок / тыл); фронтальные — около 151 кгс, их вместе с изгибающим моментом кронштейн и труба передают опоре.
3GPP TS 36.101 / 38.101-1 — диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 входят в рабочие полосы
Применение
Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. Антенна рассчитана на сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, что соответствует диапазонам 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.
С лучом 58–75° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.
При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.
Как подобрать
Полосы. Убедитесь, что частоты каждого радиомодуля лежат в TDD 2300–2400 / 2490–2690 + FDD 2×698–960 / 2×1427–2690 МГц, и разведите диапазоны по системам: на каждый — своя.
Входы. 16 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча. 58–75° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Сложите угол на край соты с половиной вертикального луча (5,3 ± 0,6°) и сверьте с диапазоном наклона панели — 2–12°.
Тракт. На вход допускается подавать до 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.
Опора. Крепление — кронштейн и труба Ø50–Ø115 мм, рассчитанные на 48 кг массы и ветровую нагрузку 1485 / 435 / 1670 Н.
Комплект поставки
Антенна KADAMM K861186R29, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 16 входов. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. При числе модулей сверх числа систем перед антенной ставят комбайнер, сводящий диапазоны; в расчёт линии входят его вносимые потери и интермодуляционный класс. Модель с достаточным числом входов подберём по списку радиомодулей сектора.
Луч наклоняют так, чтобы его верхний край по уровню −3 дБ приходился на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (5,3 ± 0,6°): для мачты 40 м и радиуса 2 км — около 3,8°, для крыши 25 м и радиуса 800 м — около 4,4°.
Электрический наклон панели — 2–12°, этого хватает для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.
Да. Наклон задаёт привод RET по протоколу AISG 2.0 / 3GPP TS 25.461: команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Такая возможность выручает при оптимизации сети, появлении новых сайтов поблизости и сезонных колебаниях нагрузки.
Привод подключают к порту AISG панели или через модем в фидере; при заказе уточните, нужен ли блок RET в комплекте и какой кабель управления к нему понадобится. В этом случае механический наклон кронштейна задают при начальной установке и больше не меняют.
Цифра показывает, насколько продукты интермодуляции третьего порядка слабее несущих в стандартном испытании по IEC 62037: на антенну подают два тона по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Если такие продукты попадают в приёмный канал, у сектора растёт шум и падает чувствительность.
Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Масса панели — 48 кг, монтажного комплекта — ещё 12,8 кг. Ветровая нагрузка на скорости 150 км/ч: 1485 / 435 / 1670 Н (фронт / бок / тыл); во фронт это около 151 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн — под трубу Ø50–Ø115 мм. Опору проверяют на изгиб с учётом всех антенн, радиомодулей и кабелей, фидеры крепят к ней хомутами, чтобы их вес не ложился на разъёмы; панель и опору заземляют по проекту.
Количество определяется числом секторов, заложенных в схему сайта. При луче 58–75° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.
Для зоны вдоль дороги или под большую ёмкость меняют число секторов и вместе с ним ширину луча.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
KADAMM K861186R29 — запросить цену и сроки
Подберём конфигурацию, монтажный комплект и блок RET под вашу площадку. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM K861186R29, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM K861186R29 могут уточняться без уведомления.
Поставляем KADAMM K861186R29 — комбинированная антенна TDD + FDD 698–2690 МГц, 5 систем излучателей, 19,3 дБи, 16 портов, RET под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
