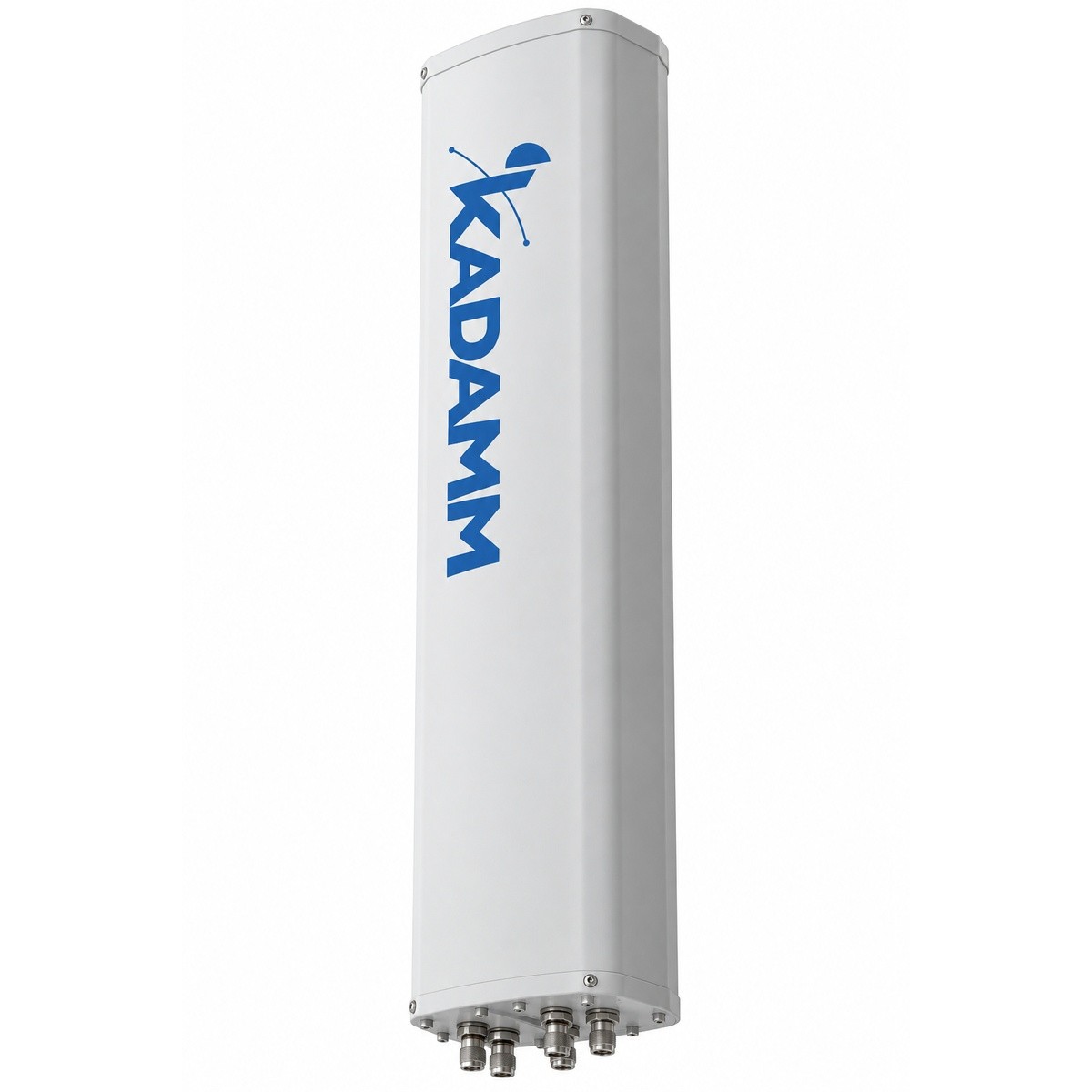

KADAMM APX20-0727-1665IR — секторная антенна базовой станции 690–960/1710–2170/2300–2690 МГц, 16 дБи, 20 портов

KADAMM APX20-0727-1665IR — панель для сектора базовой станции сотовой сети, полосы TDD 1710–2170 + FDD 2×690–960 МГц. Главное в цифрах: 20 входов; горизонтальный луч 65°; усиление до 20,2 дБи; наклон луча 2–12° с дистанционным управлением.

KADAMM APX20-0727-1665IR
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 1710–2170 + FDD 2×690–960 МГц
Диапазон
20,2 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
4×4.3-10 + 2×(MQ4+MQ5)
Разъёмы

Что это за серия

Коротко о KADAMM APX20-0727-1665IR: коэффициент усиления 20,2 дБи, луч по горизонтали 65°. Рядом в линейке — KADAMM APX20-0727-1965IR. У неё полоса 690–2690 МГц, у KADAMM APX20-0727-1665IR — 690–2170 МГц. Все частоты KADAMM APX20-0727-1665IR перекрывает и KADAMM APX20-0727-1965IR.

Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 2400 мм даёт вертикальный луч 9,7 ± 0,5°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка более 20 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 25 дБ — в тыл уходит примерно в 316 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 9,7 ± 0,5°, поэтому зону обслуживания задают наклоном. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 6°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по встроенный RET (AISG2.0/3GPP).

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 (R1,R2); Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, 2 x (MQ4+MQ5). При нескольких мощных несущих на сайте пассивная интермодуляция критична: продукты смешения попадают в приём и повышают шум сектора. Цифра антенны сохраняется для всей линии, только если перемычки и разъёмы того же класса; разъёмы 4.3-10 для этого и созданы — меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Механика: 2400 × 585 × 320 мм (высота, ширина, глубина), 38 кг плюс 6,8 кг крепежа, труба Ø50–Ø125 мм, от −40 до +70 °C, ветер до 200 км/ч. Ветровая нагрузка при 150 км/ч составляет 1186 / 461 / 1186 Н (фронт / бок / тыл); фронтальная — примерно 121 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 1710–2170 + FDD 2×690–960 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
Чистый трактИнтермодуляция IM3 — −150 дБн и ниже при двух несущих мощностью 43 дБм; КСВН ≤ 1,5; между входами развязка ≥25 дБ.
Мощность и защитаДо 250 (R1,R2); Вт на порт, заземление по постоянному току.
Всепогодное исполнениеОбтекатель из стеклопластика; работает при −40…+70 °C и ветре до 200 км/ч.

Технические характеристики

Массив TDD (beamforming) 1710–2170 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45
Электрический наклон2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20
Развязка между портами разных поляризаций, дБ≥23

TDD: одноколонный луч

Параметр1710–2170 МГц
Коэффициент усиления, дБи15,0 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90 ± 10°
Коэффициент защитного действия (вперёд/назад), дБ>25
Ширина ДН по уровню −3 дБ, вертикальная плоскость9,7 ± 0,5°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>16

TDD: широковещательный луч (BCH)

Параметр1710–2170 МГц
Коэффициент усиления, дБи20,2 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Коэффициент защитного действия (вперёд/назад), дБ>25
Ширина ДН по уровню −3 дБ, вертикальная плоскость9,7 ± 0,6°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15

TDD: сервисный луч

Параметр1710–2170 МГц
Усиление луча на 0°, дБи20,2 ± 0,6
Ширина луча на 0° по уровню −3 дБ26°
Коэффициент защитного действия луча на 0°, дБ>30
Поляризационная развязка луча на 0° (осевая), дБ>20

TDD: многолучевой режим Soft Split

Параметр1710–2170 МГц
Коэффициент усиления, дБи19,2 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость30°
Коэффициент защитного действия (вперёд/назад), дБ>30

Массив R1/R2: 2×690–960 МГц

Параметр703–803 МГц880–960 МГц
Поляризация± 45
Усиление во всём диапазоне наклонов, дБи14,7 ± 0,615,3 ± 0,7
Коэффициент усиления, дБи14,815,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 7°58 ± 7°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11,5 ± 0,8°9,3 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ>21>22
Поляризационная развязка (кроссполяризационная), дБ>18
Подавление первого бокового лепестка, дБ>15
Электрический наклон2–12°

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон2–12°
КСВН≤1,5
Развязка между входами разных систем, дБ≥25
Развязка между входами, дБ≥25(R1,R2);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт250 (R1,R2); Вт
Протокол RETвстроенный RET (AISG2.0/3GPP)
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы4 × розетка 4.3-10, 2 x (MQ4+MQ5) (IEC 61169-54)
Размеры упаковки2400 × 585 × 320 мм
Масса антенны38 кг
Масса монтажного комплекта6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1186 / 461 / 1186 Н
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Рабочая температура−40…+70 °C
Крепление на трубуØ50–Ø125 мм

Диаграммы направленности

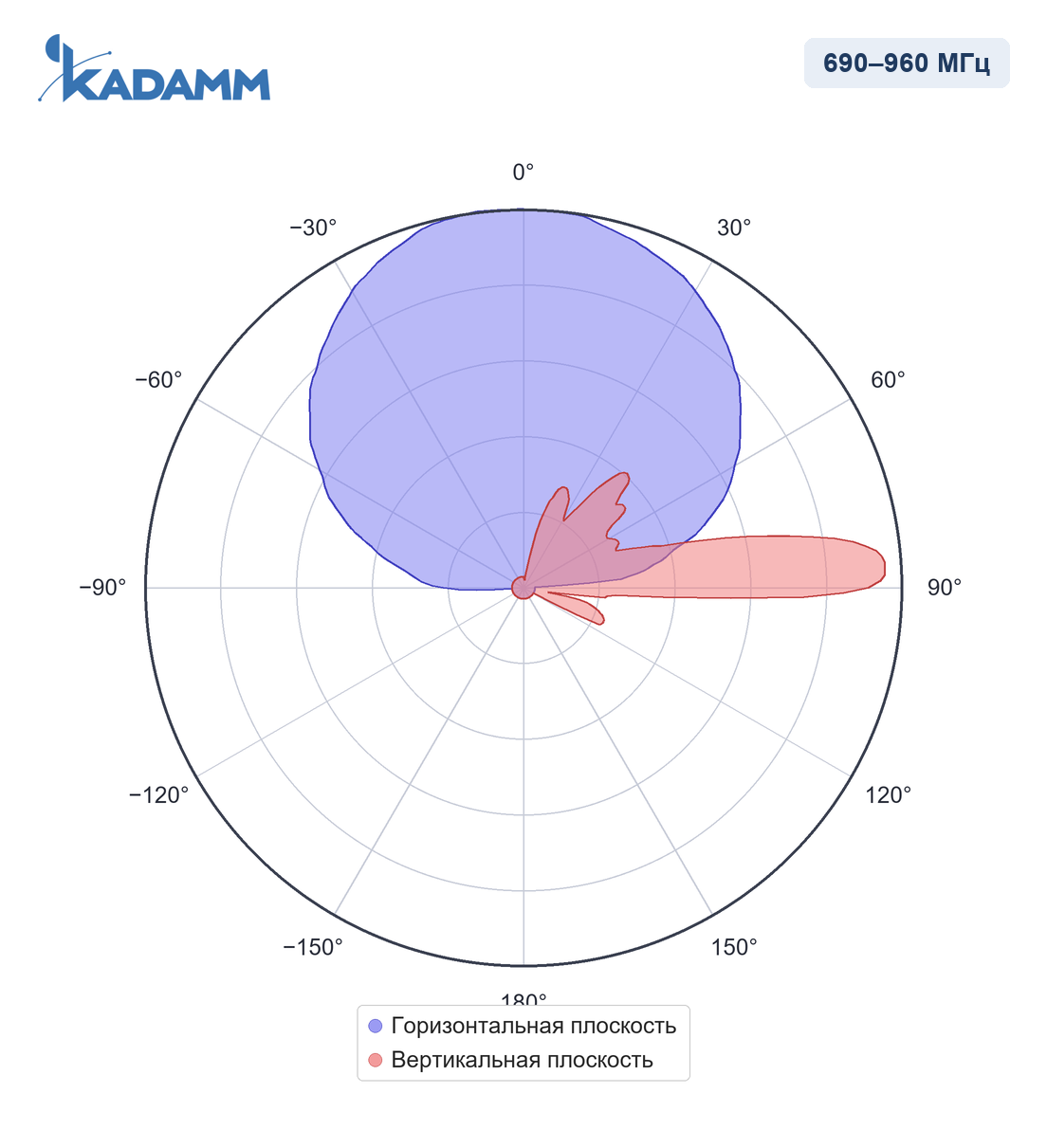

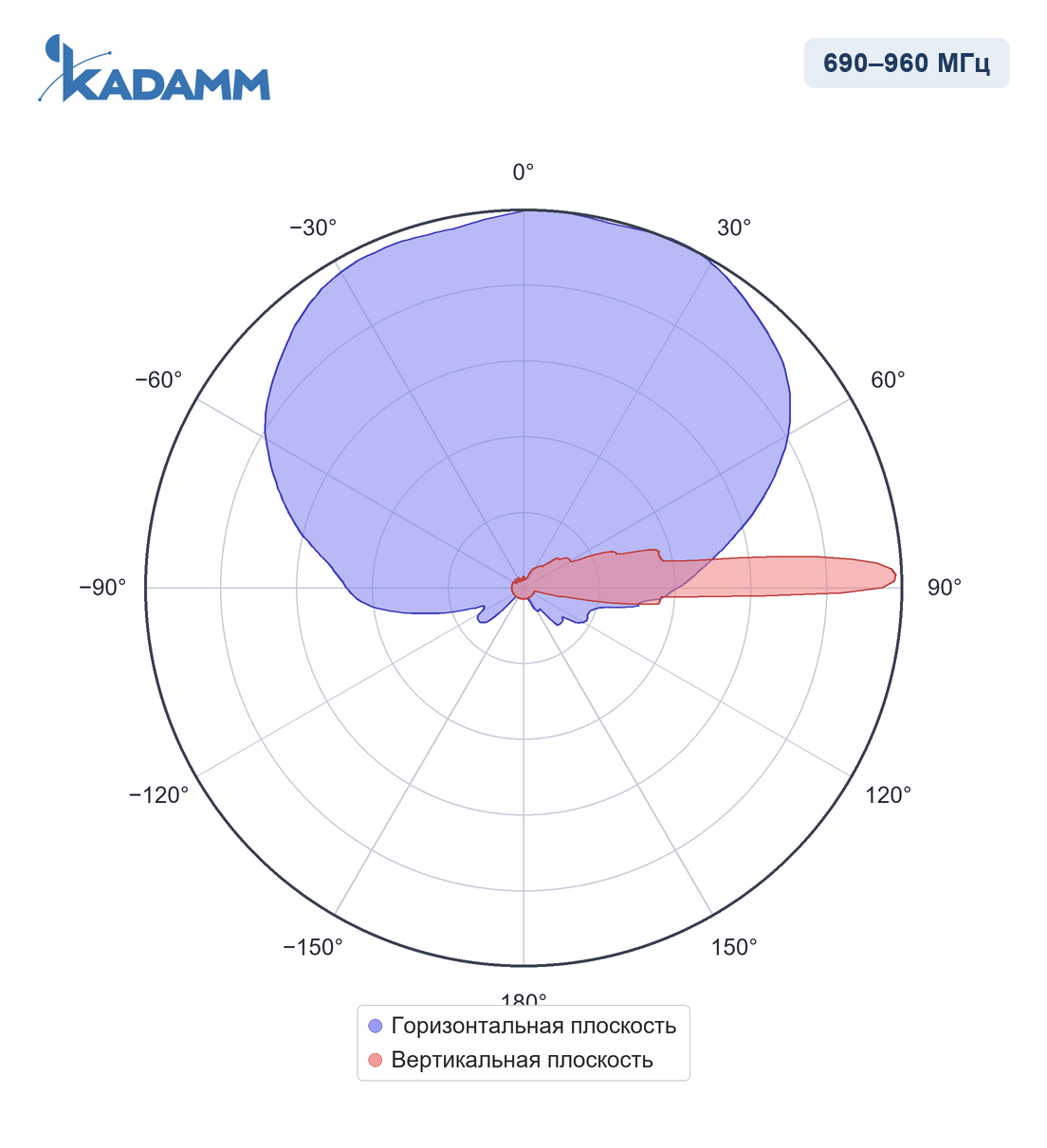

Диаграмма направленности KADAMM APX20-0727-1665IR, 690–960 МГц
690–960 МГц

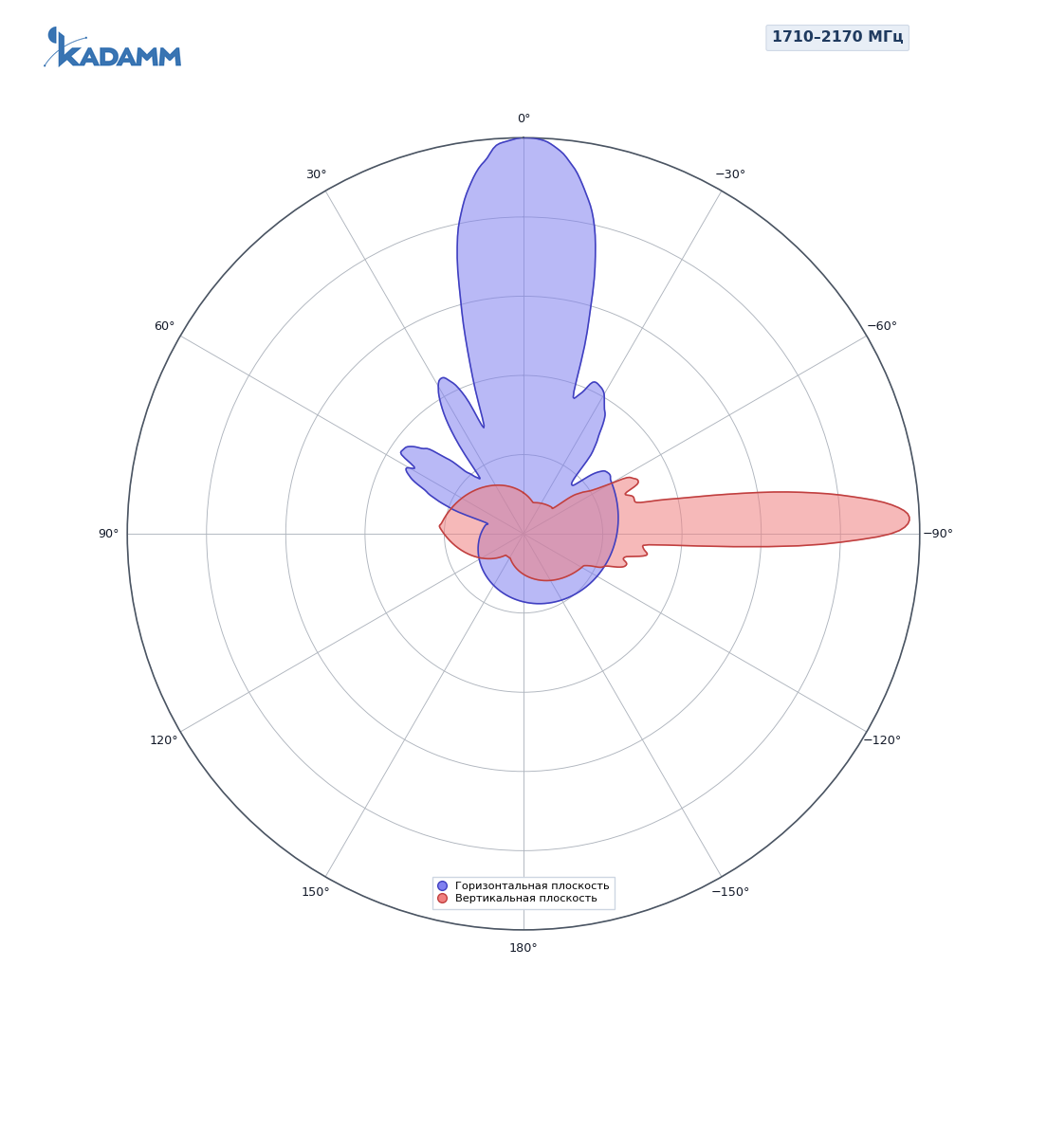

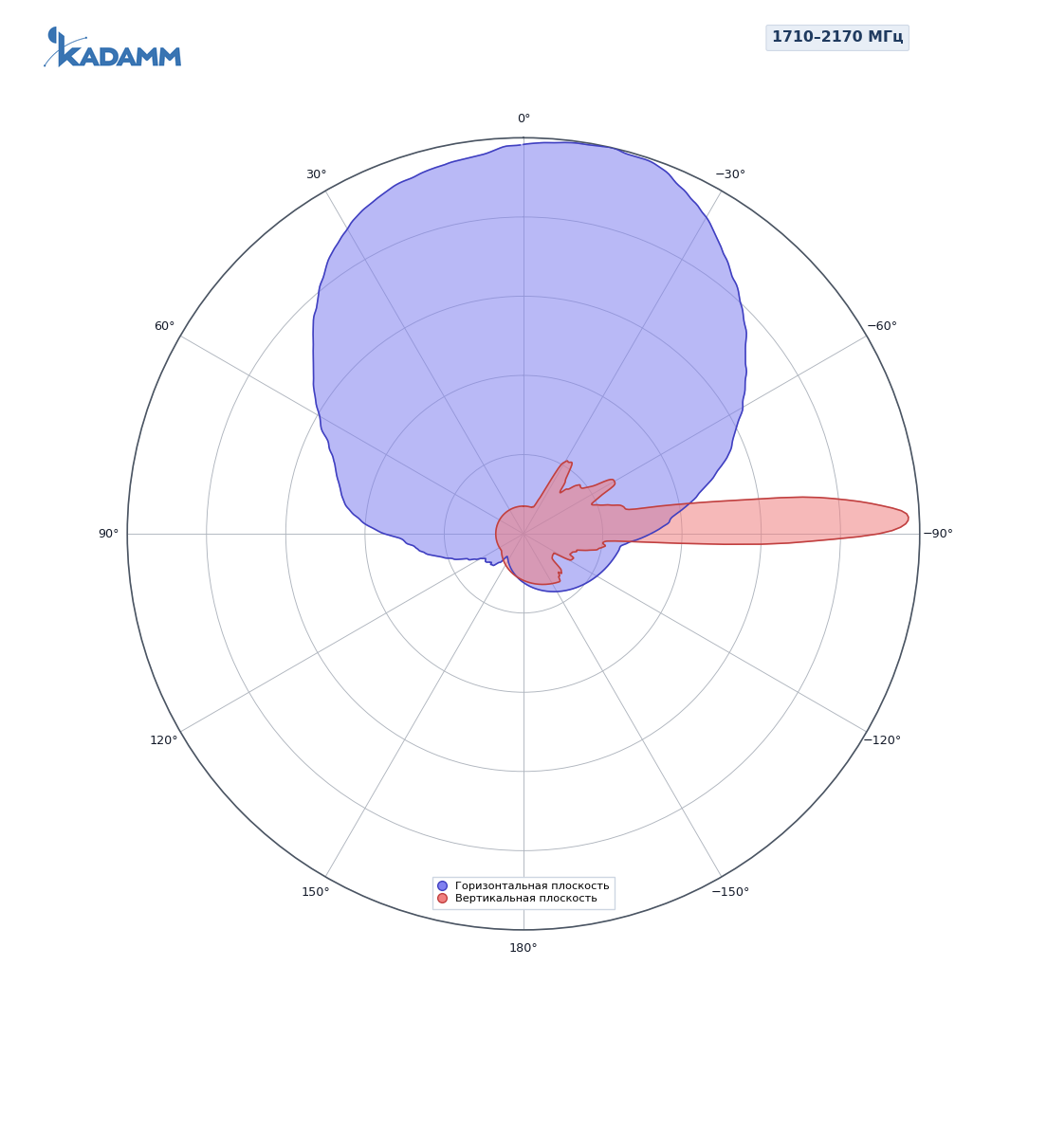

Диаграмма направленности KADAMM APX20-0727-1665IR, 1710–2170 МГц
1710–2170 МГц
одноколонный луч

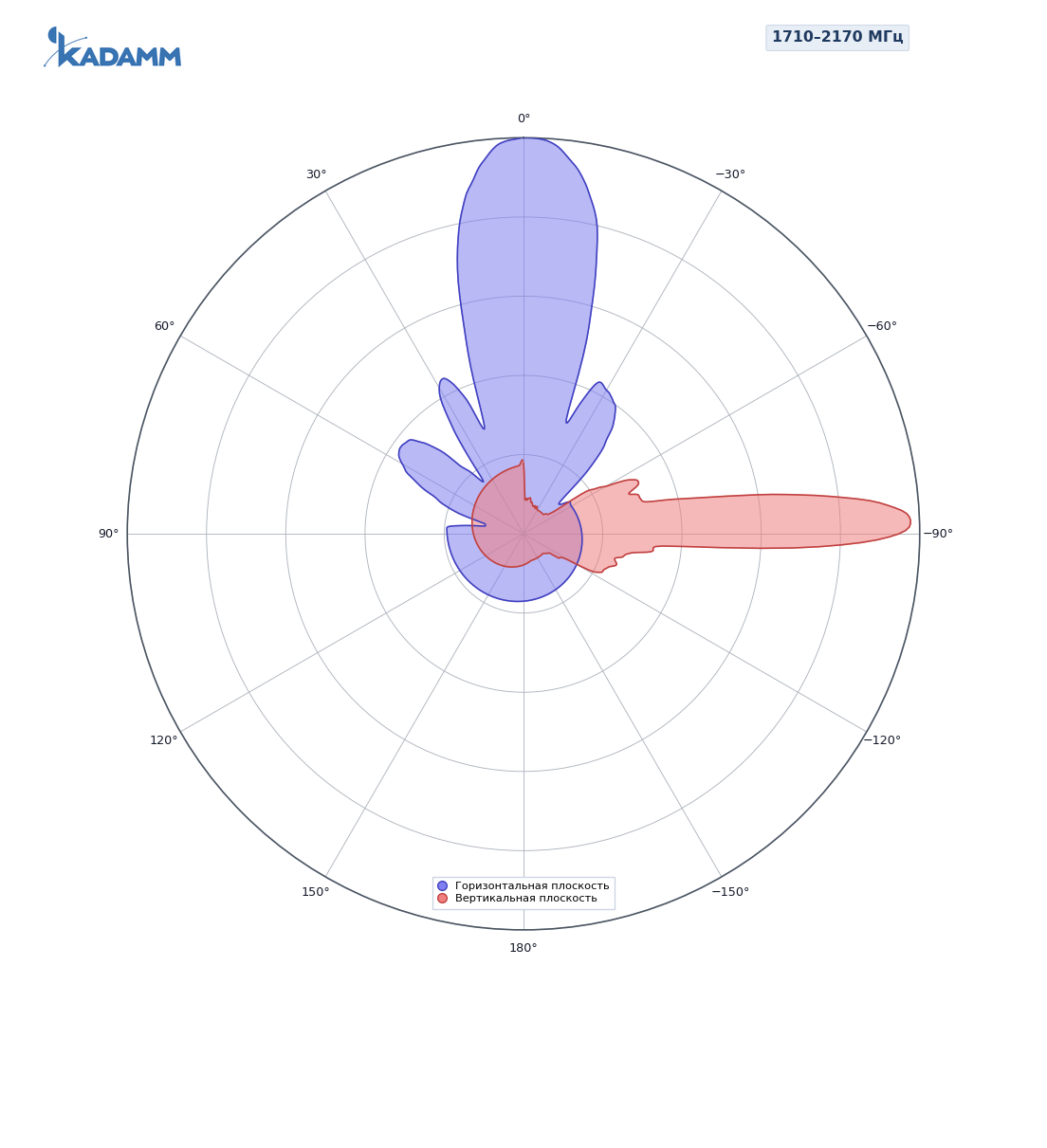

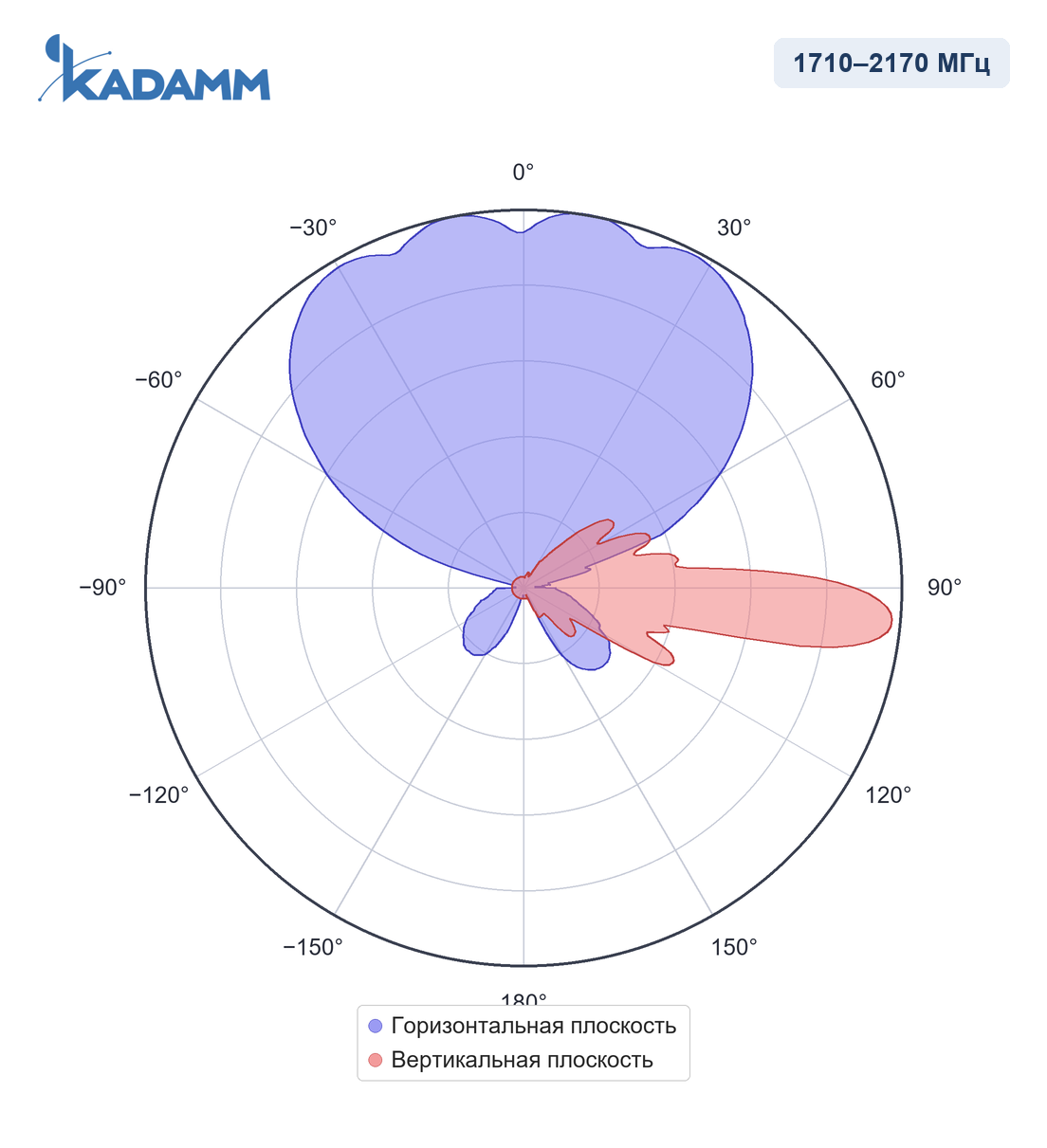

Диаграмма направленности KADAMM APX20-0727-1665IR, 1710–2170 МГц
1710–2170 МГц
широковещательный луч NR

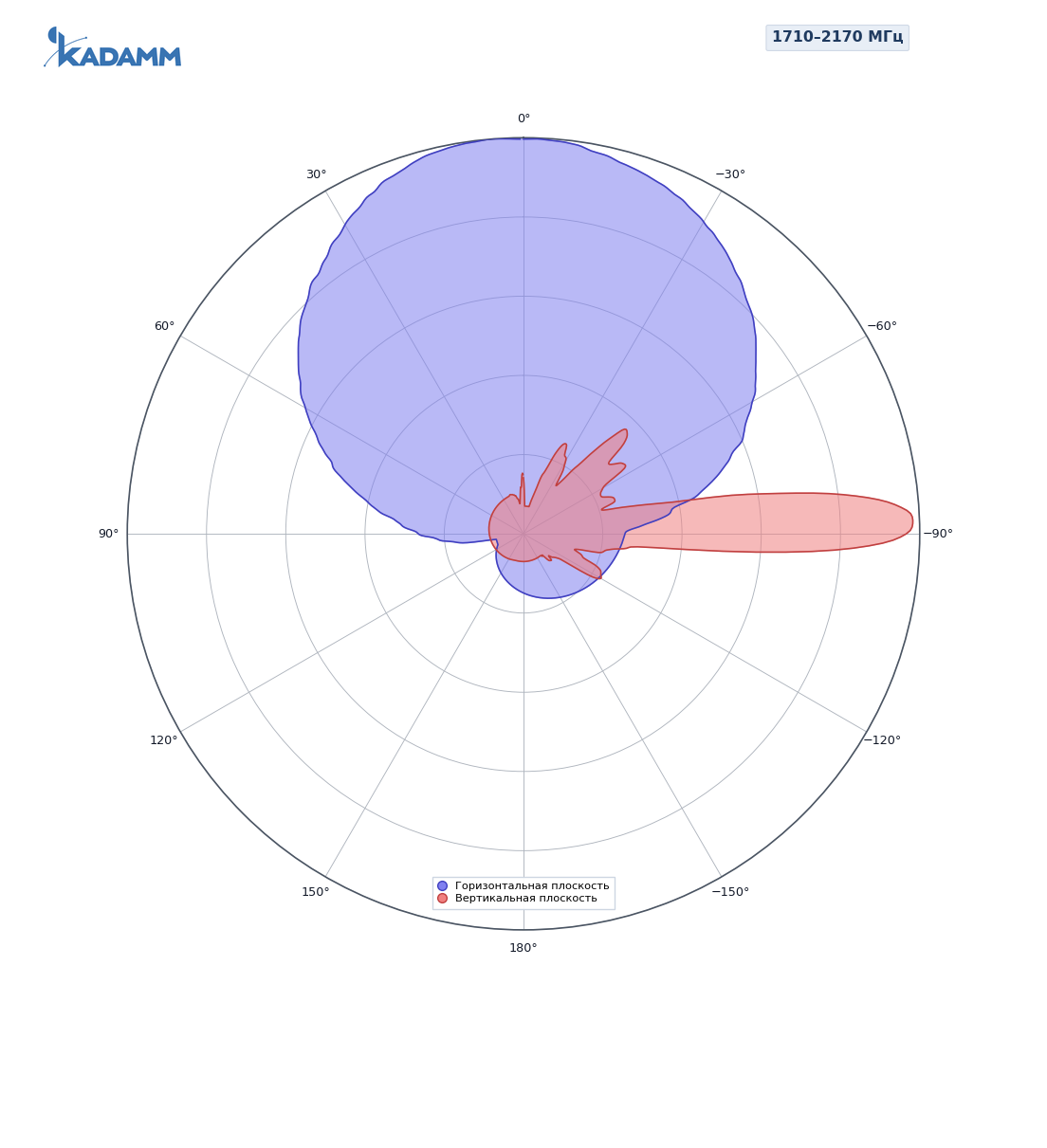

Диаграмма направленности KADAMM APX20-0727-1665IR, 1710–2170 МГц
1710–2170 МГц
сервисный луч 0°
Диаграмма направленности KADAMM APX20-0727-1665IR, 2300–2690 МГц
2300–2690 МГц
одноколонный луч
Диаграмма направленности KADAMM APX20-0727-1665IR, 2300–2690 МГц
2300–2690 МГц
широковещательный луч 65°
Диаграмма направленности KADAMM APX20-0727-1665IR, 2300–2690 МГц
2300–2690 МГц
сервисный луч 0°

Диаграммы направленности KADAMM APX20-0727-1665IR в полосах 690–960 МГц, 1710–2170 МГц, 2300–2690 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 4 × розетка 4.3-10, 2 x (MQ4+MQ5)
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1

Комплект поставки

Антенна KADAMM APX20-0727-1665IR, монтажный комплект на трубу Ø50–Ø125 мм.

Где применяется

Типовое место установки — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.

Луч 65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыПроверьте, что рабочие частоты каждого радиомодуля попадают в TDD 1710–2170 + FDD 2×690–960 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы20 входов; радиомодуль 2T2R подключают к паре входов ±45° одной системы.
Ширина луча65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.
НаклонПосчитайте угол на край соты плюс половину вертикального луча (9,7 ± 0,5°) и сравните с наклоном панели — 2–12°.
ТрактМощность на вход — до 250 (R1,R2); Вт. IM3 линии остаётся низкой лишь при перемычках и разъёмах того же класса.
ОпораКронштейн и труба Ø50–Ø125 мм — под массу 38 кг и ветровую нагрузку 1186 / 461 / 1186 Н.

Сравнение с похожими антеннами KADAMM

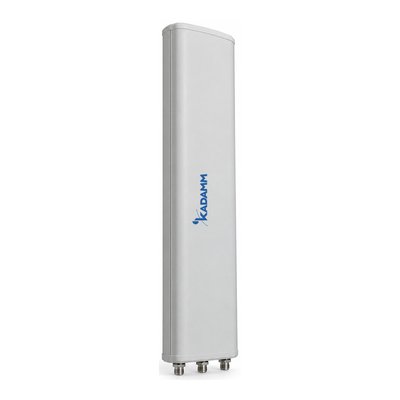

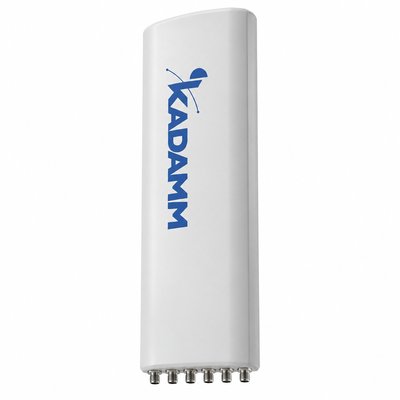

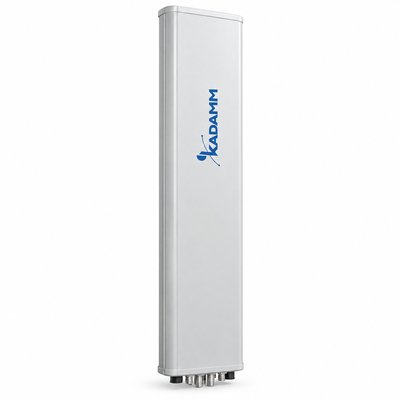

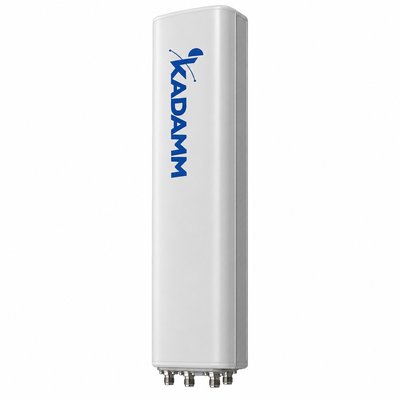

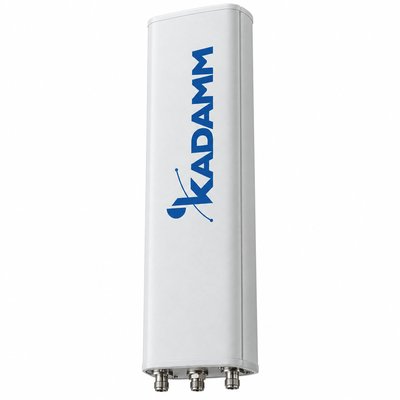

ПараметрAPX20-0727-1665IRAPX20-0727-1865IRAPX20-0727-1965IRAPX20-0738-1965IRAPX18-0738-1765IRAPX16-0727-1865IR
ФотоKADAMM APX20-0727-1665IRKADAMM APX20-0727-1865IRKADAMM APX20-0727-1965IRKADAMM APX20-0738-1965IRKADAMM APX18-0738-1765IRKADAMM APX16-0727-1865IR
Диапазон частотTDD 1710–2170 + FDD 2×690–960 МГцTDD 2300–2690 + FDD 2×690–960 / 2×1710–2170 / 2×2490–2690 МГцTDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 698–960 / 4×1710–2690 МГцTDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц
Поляризация6×±45°10×±45°10×±45°10×±45°9×±45°8×±45°
Ширина ДН по уровню −3 дБ65°65°/65°/65°/65°/65°/65°/65°65°65°65°/65°/65°/65°/65°/90°—
Коэффициент усиления20,2 дБи17,2 дБи18,4 дБи18,4 дБи16,5 дБи20,6 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 20 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. При избытке модулей относительно числа систем диапазоны сводит комбайнер, установленный перед антенной; в расчёт линии закладывают его вносимые потери и класс по интермодуляции. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.

Луч наклоняют так, чтобы его верхний край по уровню −3 дБ приходился на границу соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (9,7 ± 0,5°): для мачты 40 м и радиуса 2 км — около 6°, для крыши 25 м и радиуса 800 м — около 6,6°.

Панель наклоняется электрически на 2–12° — для типовых высот подвеса этого хватает. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу встроенный RET (AISG2.0/3GPP): команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.

Управление приводом идёт через порт AISG панели либо через модем в фидере; в заказе укажите, включать ли блок RET в комплект и какой кабель управления для него нужен. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.

Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.

Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Без перемычек и разъёмов того же класса, затянутых моментным ключом и загерметизированных, малая интермодуляция панели не сохраняется в линии.

Панель весит 38 кг, крепёж — 6,8 кг. Ветровая нагрузка при 150 км/ч — 1186 / 461 / 1186 Н (фронт / бок / тыл), фронтальная — около 121 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø125 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. Для луча 65° обычная схема — три панели; края секторов смыкаются, поэтому зона вокруг опоры закрыта без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.

Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
