KADAMM APX20-0738-1965IR-2 — секторная антенна базовой станции 690–960/1710–2690/3300–3800 МГц, 18,4 дБи, 20 портов

KADAMM APX20-0738-1965IR-2 — панель для сектора базовой станции сотовой сети, полосы TDD 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц. Главное в цифрах: 20 входов; горизонтальный луч 65°; усиление до 18,4 дБи; наклон луча 2–12° с дистанционным управлением.

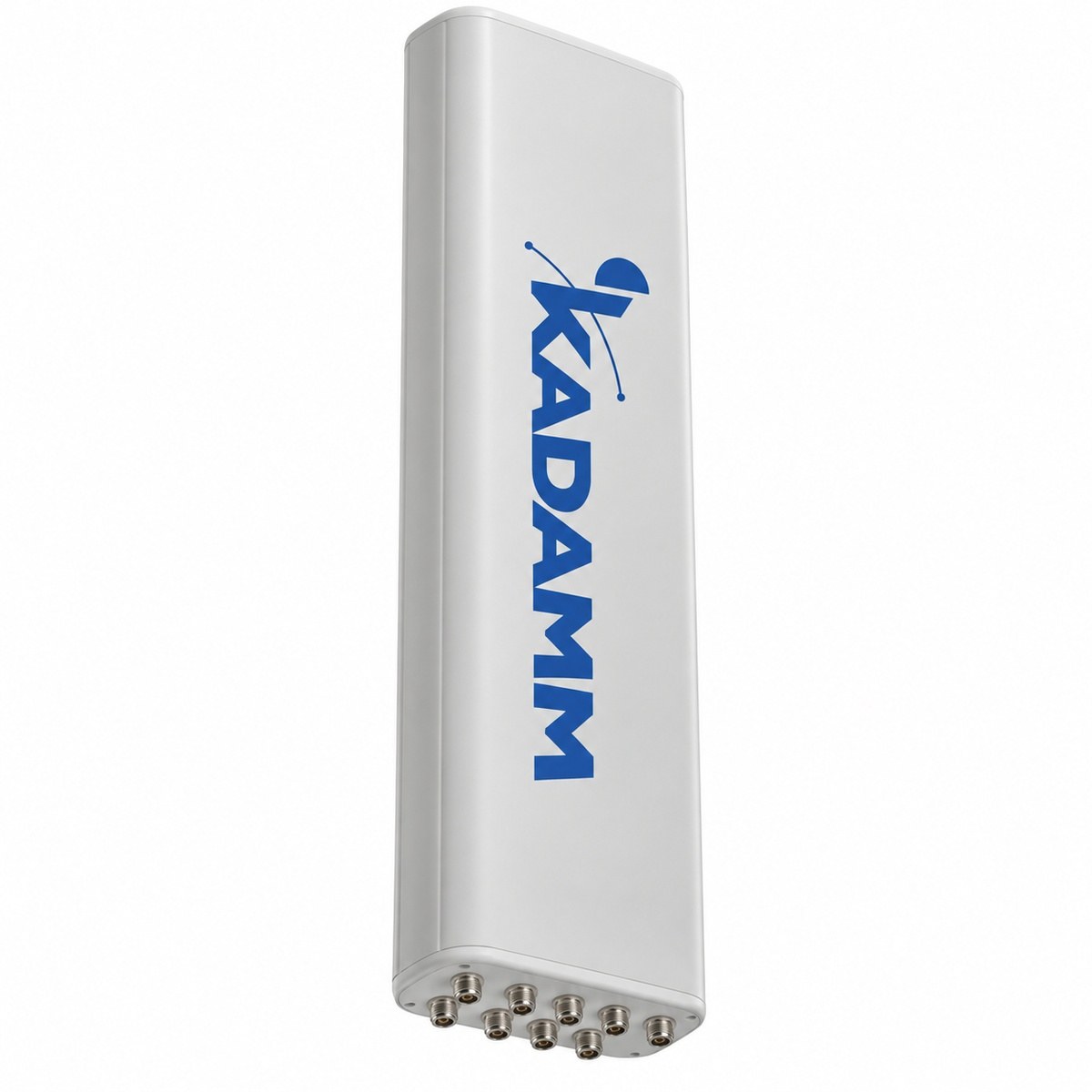

KADAMM APX20-0738-1965IR-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц
Диапазон
18,4 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
12×4.3-10 + MQ4/MQ5
Разъёмы
2095 мм
Высота

Что это за серия

Для KADAMM APX20-0738-1965IR-2 опорные цифры — ширина ДН 65° и портов — 20. Ближайшая модель в линейке — KADAMM APX18-0738-1765IR-3: у неё полоса 698–3800 МГц и усиление 17 дБи, у KADAMM APX20-0738-1965IR-2 — 690–3800 МГц и 18,4 дБи. Все частоты KADAMM APX18-0738-1765IR-3 лежат и внутри полосы KADAMM APX20-0738-1965IR-2.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Рефлектор разворачивает излучение вперёд: мощность идёт в свой сектор, тыл и соседние направления почти не засвечиваются. От высоты столбца зависит вертикальная ширина луча — с ростом числа излучателей луч сужается, а усиление растёт; панель высотой 2095 мм даёт вертикальный луч 6 ± 0,7°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Связь между двумя ортогональными поляризациями мала — кроссполяризационная развязка более 20–21 дБ, — и одна система работает как два независимых тракта: 2T2R (MIMO 2×2) или поляризационно-разнесённый приём без второй антенны. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 22 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 6 ± 0,7°, и зону обслуживания определяет наклон. Наклон равен углу на границу соты, то есть арктангенсу высоты подвеса, делённой на радиус, плюс половина ширины луча в вертикальной плоскости. На мачте 40 м при радиусе соты 2 км выходит примерно 4,1°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по встроенный RET (AISG2.0/3GPP).

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5. Если на сайте работают несколько мощных несущих, пассивная интермодуляция становится важной: продукты смешения оказываются в приёмном канале сектора и поднимают шум. Перемычки и разъёмы того же класса — условие, при котором цифра антенны остаётся в силе для всей линии; поэтому и появились разъёмы 4.3-10: меньше 7/16 и с более стабильным контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Механика: 2095 × 500 × 160 мм (высота, ширина, глубина), 39,2 кг плюс 6,8 кг крепежа, труба Ø50–Ø125 мм, от −40 до +70 °C, ветер до 200 км/ч. Ветровая нагрузка при 150 км/ч — 1636 / 392 / 1636 Н (фронт / бок / тыл); фронтальная — это около 167 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьРазмеры 2095 × 500 × 160 мм, вес 39,2 кг, под трубу Ø50–Ø125 мм.
Чистый трактУровень IM3 — не более −150 дБн (две несущие по 43 дБм); КСВН до 1,5; развязка входов ≥25 дБ.
Мощность и защитаДо 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт на порт, заземление по постоянному току.
Всепогодное исполнениеМатериал радома — стеклопластик; диапазон рабочих температур −40…+70 °C, допустимый ветер до 200 км/ч.

Технические характеристики

Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥21
Развязка между портами разных поляризаций, дБ≥24

TDD: одноколонный луч

Параметр3300–3800 МГц
Коэффициент усиления, дБи15,0 ± 1,1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость70°
Коэффициент защитного действия (вперёд/назад), дБ>22
Ширина ДН по уровню −3 дБ, вертикальная плоскость6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15

TDD: широковещательный луч (BCH) 65°

Параметр3300–3800 МГц
Коэффициент усиления, дБи15,7 ± 1,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Коэффициент защитного действия (вперёд/назад), дБ>22
Ширина ДН по уровню −3 дБ, вертикальная плоскость6 ± 0,7°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15

TDD: сервисный луч

Параметр3300–3800 МГц
Усиление луча на 0°, дБи20,1 ± 1,1
Ширина луча на 0° по уровню −3 дБ20°

Массив R1/R2: 2×690–960 МГц

Параметр690–792 МГц792–880 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи15,3 ± 0,915,8 ± 0,916,3 ± 0,9
Коэффициент усиления, дБи15,415,916,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 5°62 ± 4°63 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11,1 ± 0,9°10 ± 0,9°8,9 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>21>22>24
Поляризационная развязка (кроссполяризационная), дБ>20>21>21
Подавление первого бокового лепестка, дБ>15>15>16
Электрический наклон2–12°

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Параметр1710–1880 МГц1920–2170 МГц2200–2500 МГц2500–2690 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи16,9 ± 0,517,4 ± 0,517,7 ± 0,518,3 ± 0,5
Коэффициент усиления, дБи17,117,517,918,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость69 ± 6°65 ± 4°62 ± 6°57 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,3 ± 0,5°6,5 ± 0,5°5,5 ± 0,5°5,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ>22>25>24>24
Поляризационная развязка (кроссполяризационная), дБ>18>21>21>21
Подавление первого бокового лепестка, дБ>17>17>17>15
Электрический наклон2–12°

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон2–12°
КСВН≤1,5
Развязка между входами разных систем, дБ≥25
Развязка между входами, дБ≥25 (R1, R2); ≥27 (Y1, Y2, Y3, Y4);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
Протокол RETвстроенный RET (AISG2.0/3GPP)
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54)
Размеры (В × Ш × Г)2095 × 500 × 160 мм
Размеры упаковки2395 × 615 × 290 мм
Масса антенны39,2 кг
Масса монтажного комплекта6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1636 / 392 / 1636 Н
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Рабочая температура−40…+70 °C
Крепление на трубуØ50–Ø125 мм

Диаграммы направленности

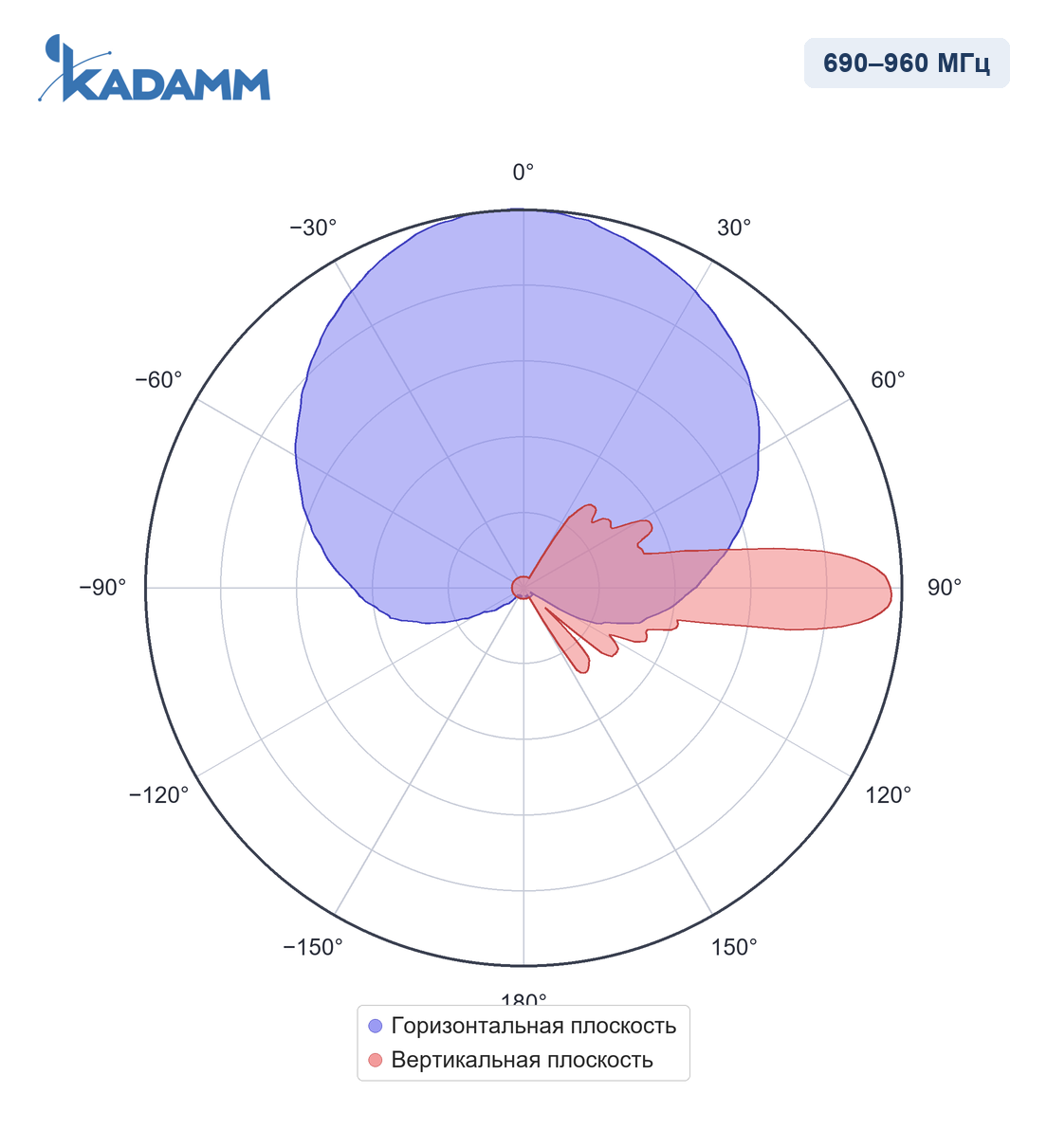

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 690–960 МГц
690–960 МГц

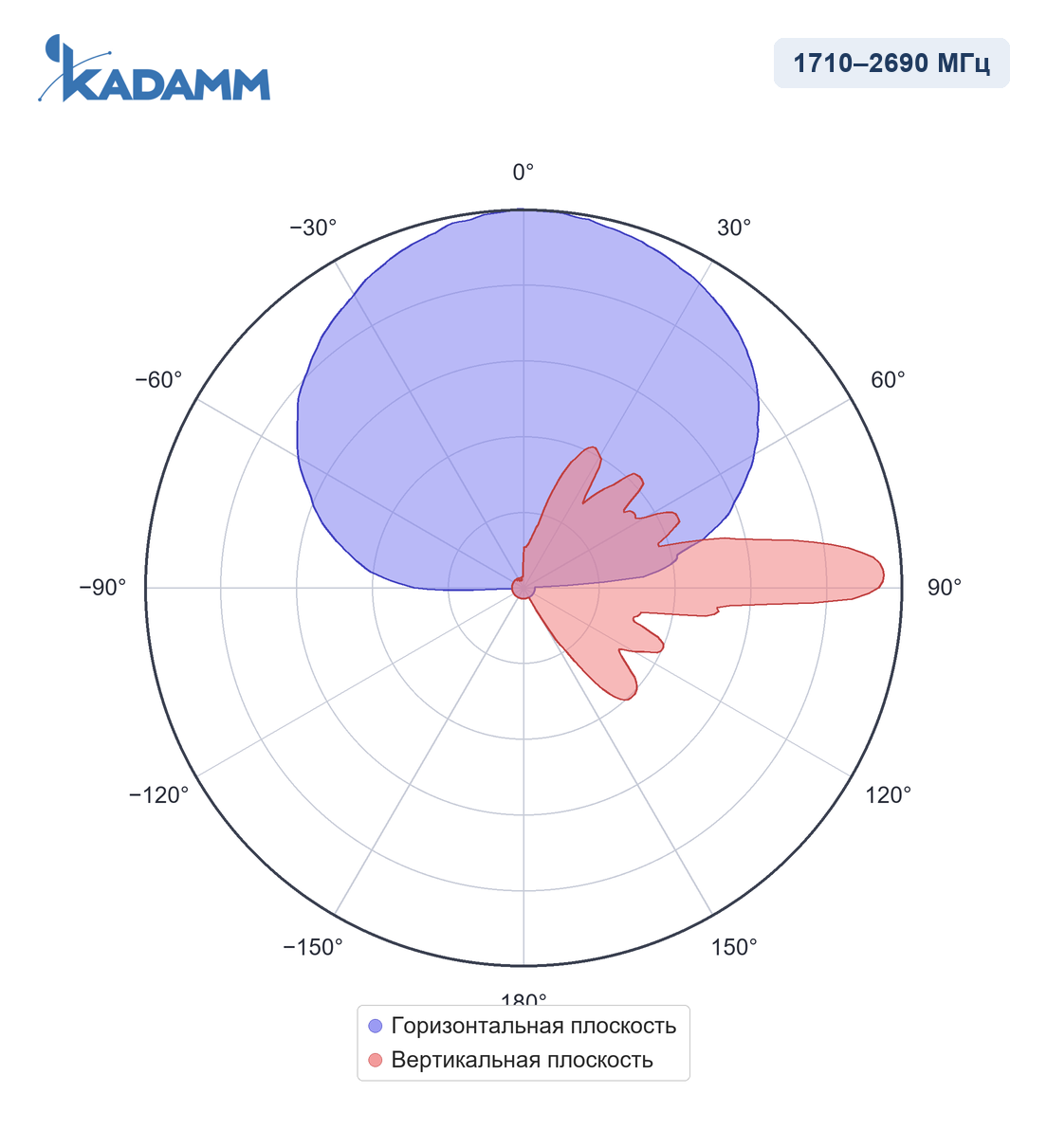

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 1710–2690 МГц
1710–2690 МГц
массивы Y1/Y4

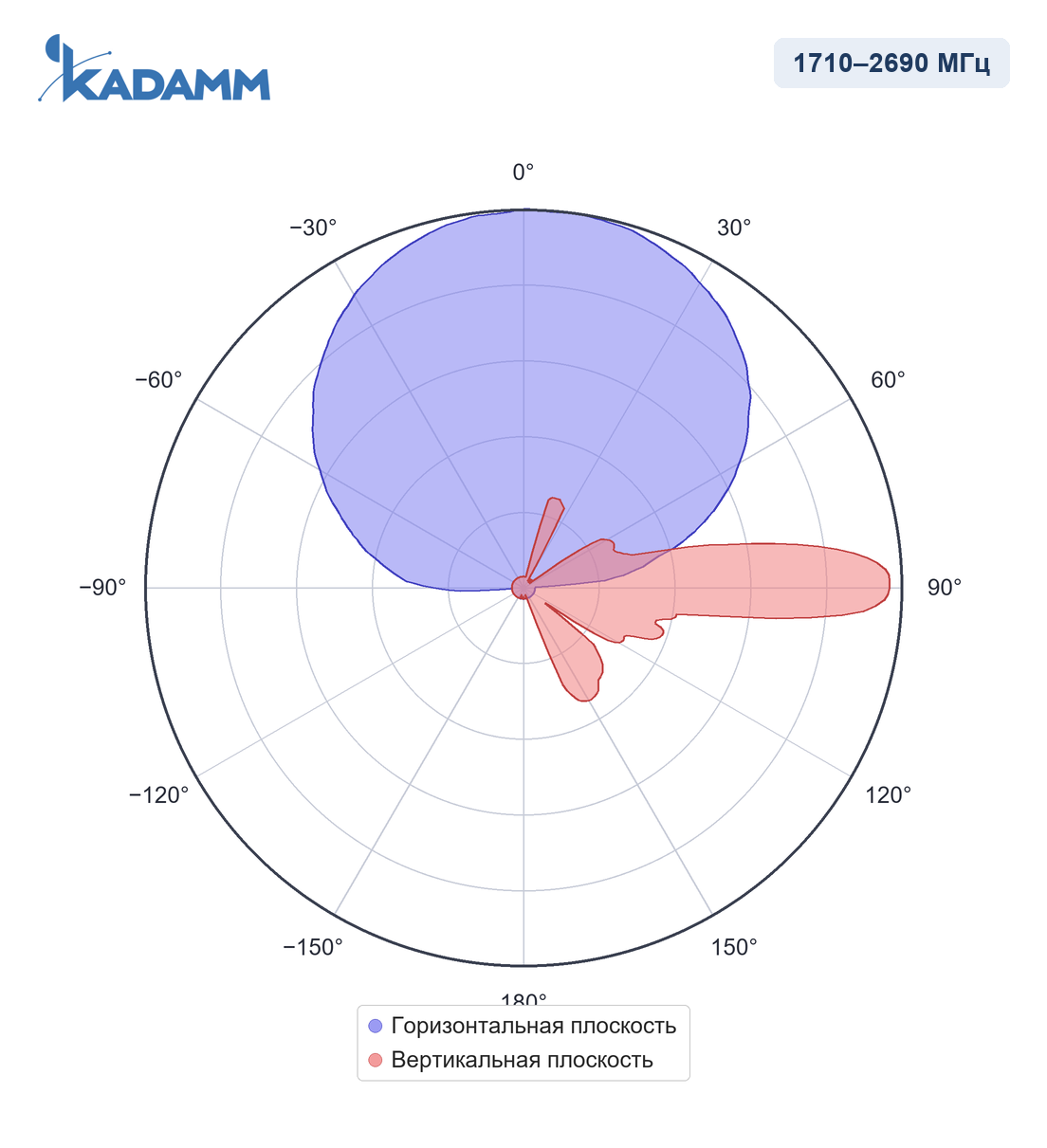

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 1710–2690 МГц
1710–2690 МГц
массивы Y2/Y3

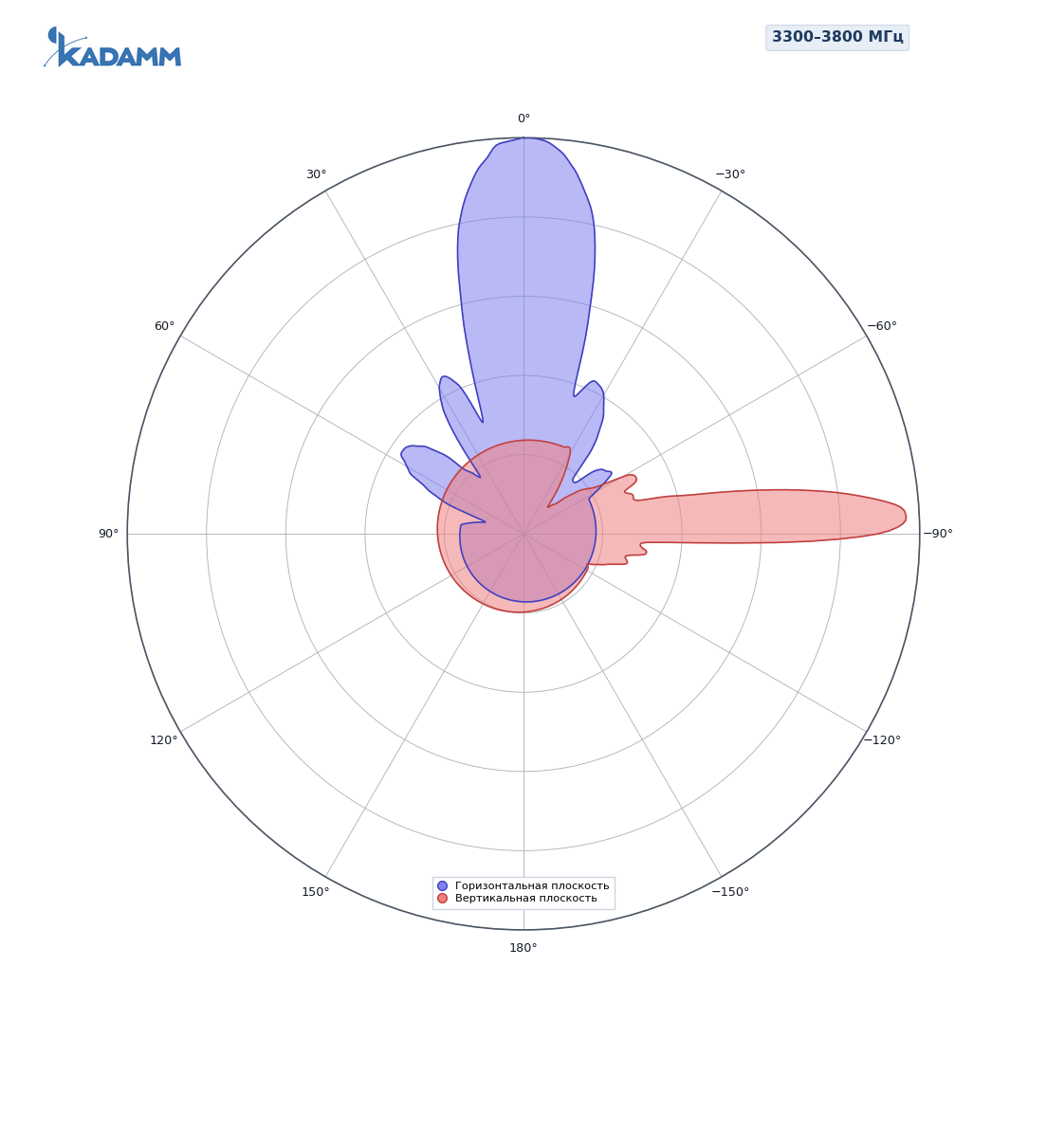

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 3300–3800 МГц
3300–3800 МГц
одноколонный луч

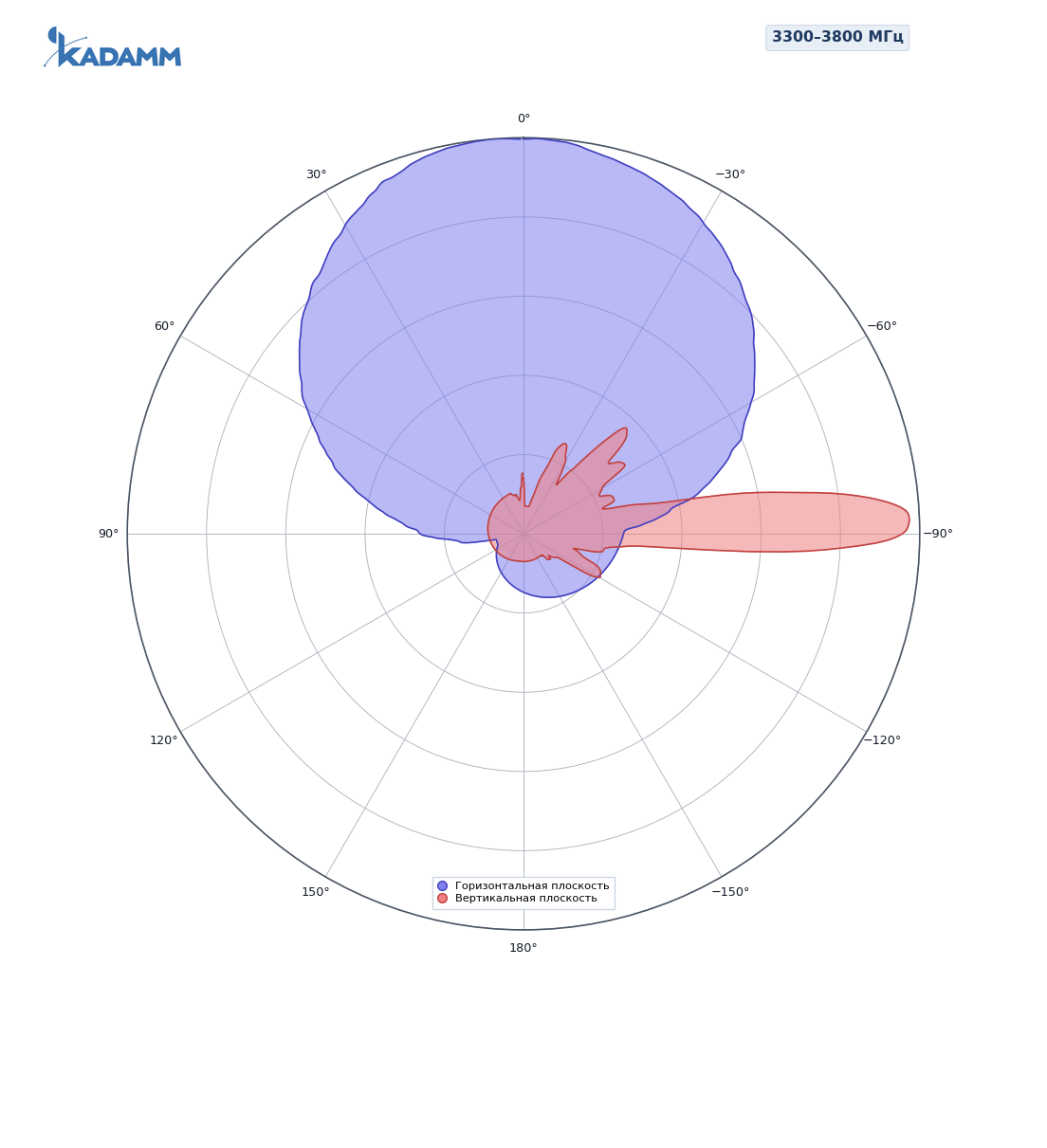

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 3300–3800 МГц
3300–3800 МГц
широковещательный луч 65°

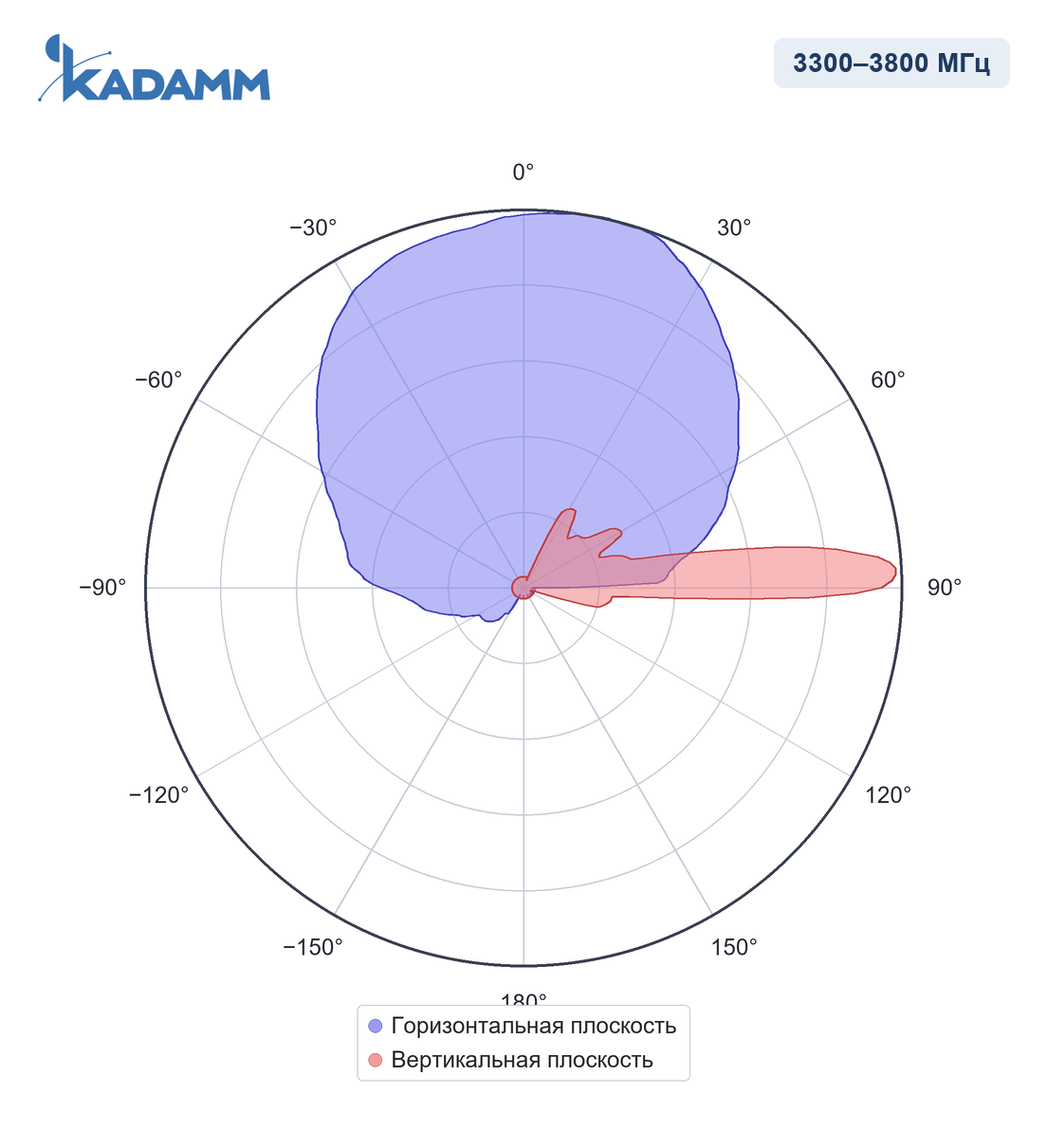

Диаграмма направленности KADAMM APX20-0738-1965IR-2, 3300–3800 МГц
3300–3800 МГц
сервисный луч 0°

Диаграммы направленности KADAMM APX20-0738-1965IR-2 в полосах 690–960 МГц, 1710–2690 МГц, 3300–3800 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы включают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.

Комплект поставки

Антенна KADAMM APX20-0738-1965IR-2, монтажный комплект на трубу Ø50–Ø125 мм.

Где применяется

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

При ширине луча 65° применяют обычную трёхсекторную схему — в городской и пригородной застройке, в посёлках и на промплощадках; круг закрывают три панели на опоре, и каждому сектору достаётся равная доля ёмкости.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыПроверьте, что рабочие частоты каждого радиомодуля попадают в TDD 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы20 входов; двухтрактный радиомодуль (2T2R) занимает пару входов ±45° одной системы.
Ширина луча65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
НаклонСложите угол на край соты с половиной вертикального луча (6 ± 0,7°) и сверьте с диапазоном наклона панели — 2–12°.
ТрактМощность на вход — до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт. Низкая IM3 всей линии получается только с перемычками и разъёмами того же класса.
ОпораКрепление — кронштейн и труба Ø50–Ø125 мм, рассчитанные на 39,2 кг массы и ветровую нагрузку 1636 / 392 / 1636 Н.

Сравнение с похожими антеннами KADAMM

ПараметрAPX20-0738-1965IR-2APX18-0738-1765IR-3APX18-0738-1765IR-2APX24-0738-1865IR-2K861186R22v01K861176R31v01
ФотоKADAMM APX20-0738-1965IR-2KADAMM APX18-0738-1765IR-3KADAMM APX18-0738-1765IR-2KADAMM APX24-0738-1865IR-2KADAMM K861186R22v01KADAMM K861176R31v01
Диапазон частотTDD 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 1695–2690 / 2×1427–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 3×1695–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1695–2170 / 2×2490–2690 / 2×1427–2690 МГцTDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 4×1710–2690 МГц
Поляризация10×±45°9×±45°9×±45°12×±45°10×±45°10×±45°
Ширина ДН по уровню −3 дБ65°65°/65°/65°/65°/65°/90°65°/65°/65°/65°/65°/90°65°/65°/65°/65°/90°65°/65°/65°65°/65°/65°
Коэффициент усиления18,4 дБи17 дБи16,5 дБи17,4 дБи17,5 дБи16,5 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 20 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона на одну систему подключают через комбайнер, учитывая его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. Если радиомодулей больше, чем систем у антенны, диапазоны объединяют комбайнером на входе, учитывая в расчёте линии его вносимые потери и класс по интермодуляции. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.

На границу соты смотрит верхний край луча по уровню −3 дБ. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (6 ± 0,7°): мачта 40 м и радиус 2 км дают около 4,1°, крыша 25 м и радиус 800 м — около 4,8°.

Диапазона электрического наклона 2–12° хватает для обычных высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.

Да. Наклон задаёт привод RET по протоколу встроенный RET (AISG2.0/3GPP): команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Пригождается при оптимизации, при появлении новых сайтов рядом и при сезонных колебаниях нагрузки.

Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна тогда выставляют один раз при монтаже.

Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.

Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.

Панель весит 39,2 кг, крепёж — 6,8 кг. Ветровая нагрузка на скорости 150 км/ч: 1636 / 392 / 1636 Н (фронт / бок / тыл); во фронт это около 167 кгс. Расчёт трубостойки или мачты на прочность и прогиб, с запасом на обледенение, ведут по этим цифрам, а также по высоте подвеса и количеству панелей и кабелей на опоре.

Кронштейн рассчитан на трубу Ø50–Ø125 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.

Количество определяется числом секторов, заложенных в схему сайта. При луче 65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.

Число секторов, а значит, и ширина луча панели меняются, если зона тянется вдоль дороги или нужна повышенная ёмкость.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
