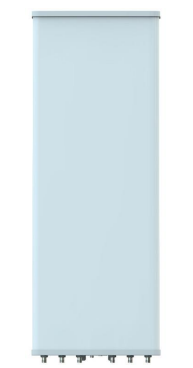

KADAMM K861366R23 — комбинированная антенна TDD + FDD 698–3800 МГц, 7 систем излучателей, 17 дБи, 20 портов + калибровочный, RET

Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: 698–960, 1427–2200, 2300–2690, 2490–2690 и 3300–3800 МГц, 20 портов + калибровочный.

KADAMM K861366R23
TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2200 / 2×2490–2690 МГц
Диапазон
17 дБи
Усиление
65°/65°/65°
Ширина луча (Г)
2–12°
Электрический наклон
20×4.3-10
Разъёмы
1499 мм
Высота

О модели

KADAMM K861366R23 — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2200 / 2×2490–2690 МГц. Главное в цифрах: 20 входов; горизонтальный луч 65°/65°/65°; усиление до 17 дБи; наклон луча 2–12° с дистанционным управлением.

Основные параметры KADAMM K861366R23: коэффициент усиления 17 дБи, ширина ДН 65°. У KADAMM K861366R22 полоса 694–3800 МГц, у KADAMM K861366R23 — 698–3800 МГц. Полоса KADAMM K861366R23 целиком лежит внутри полосы KADAMM K861366R22.

Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе (стеклопластик). Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 1499 мм вертикальный луч составляет ≥6,5°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.

Излучатель образован парой диполей, повёрнутых на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 21–25 дБ — в тыл уходит примерно в 126 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 13–15 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — ≥6,5°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Для панели на мачте высотой 40 м и соты радиусом 2 км получается около 4,4°. Электрический наклон 2–12°: луч опускается целиком за счёт фазового сдвига между излучателями, форма сектора сохраняется; RET работает по AISG 2.0 / 3GPP TS 25.461. Механический наклон 0–15° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 400 Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — TDD:9 × розетка 4.3-10; FDD:12 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Механика: 1499 × 499 × 198 мм (высота, ширина, глубина), 36 кг плюс 5,5 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч — 780 / 225 / 880 Н (фронт / бок / тыл); фронтальная — это около 80 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.

Диаграммы направленности

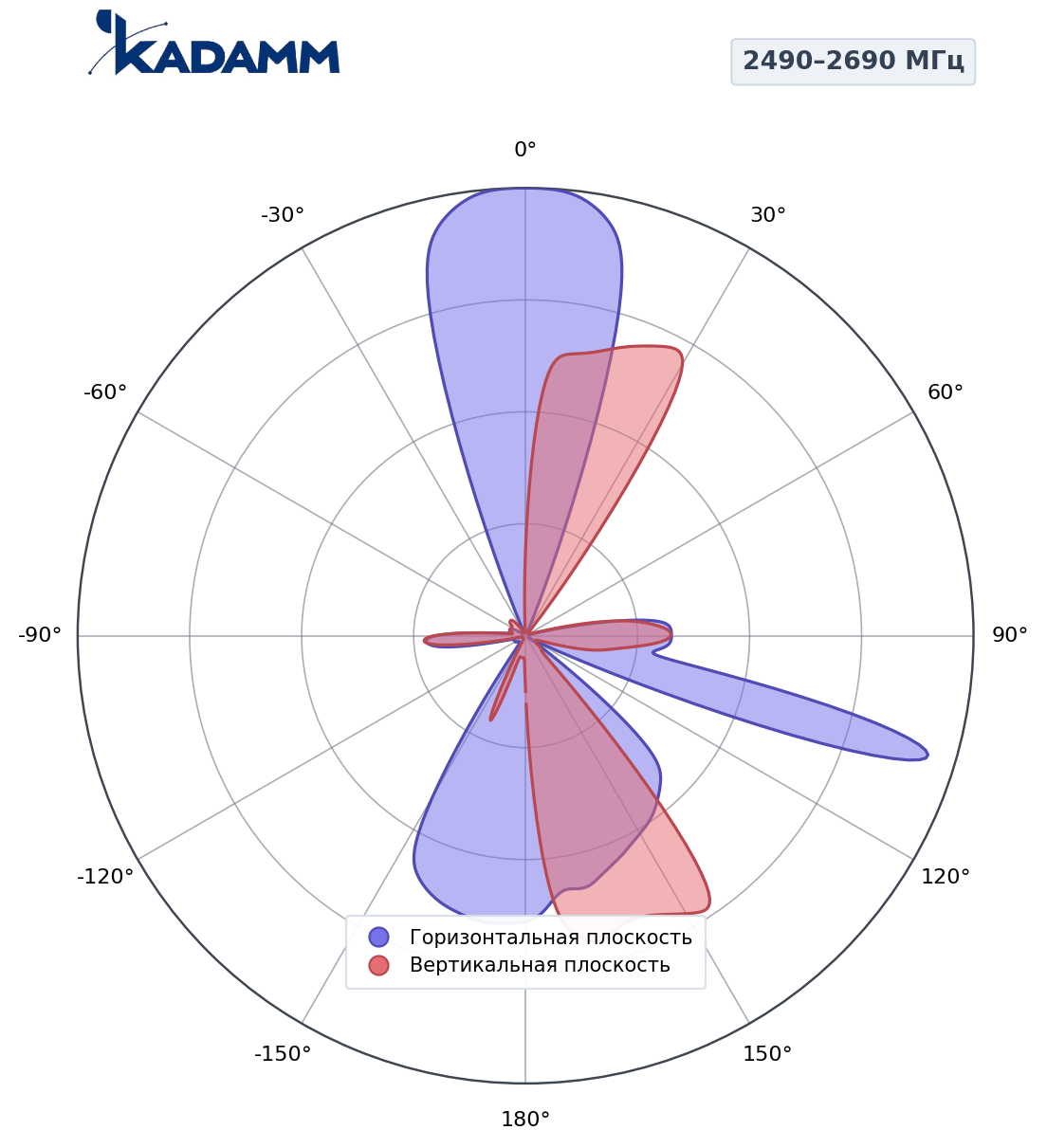

Диаграмма направленности KADAMM K861366R23, 2490–2690 МГц
2490–2690 МГц
горизонтальная и вертикальная плоскости

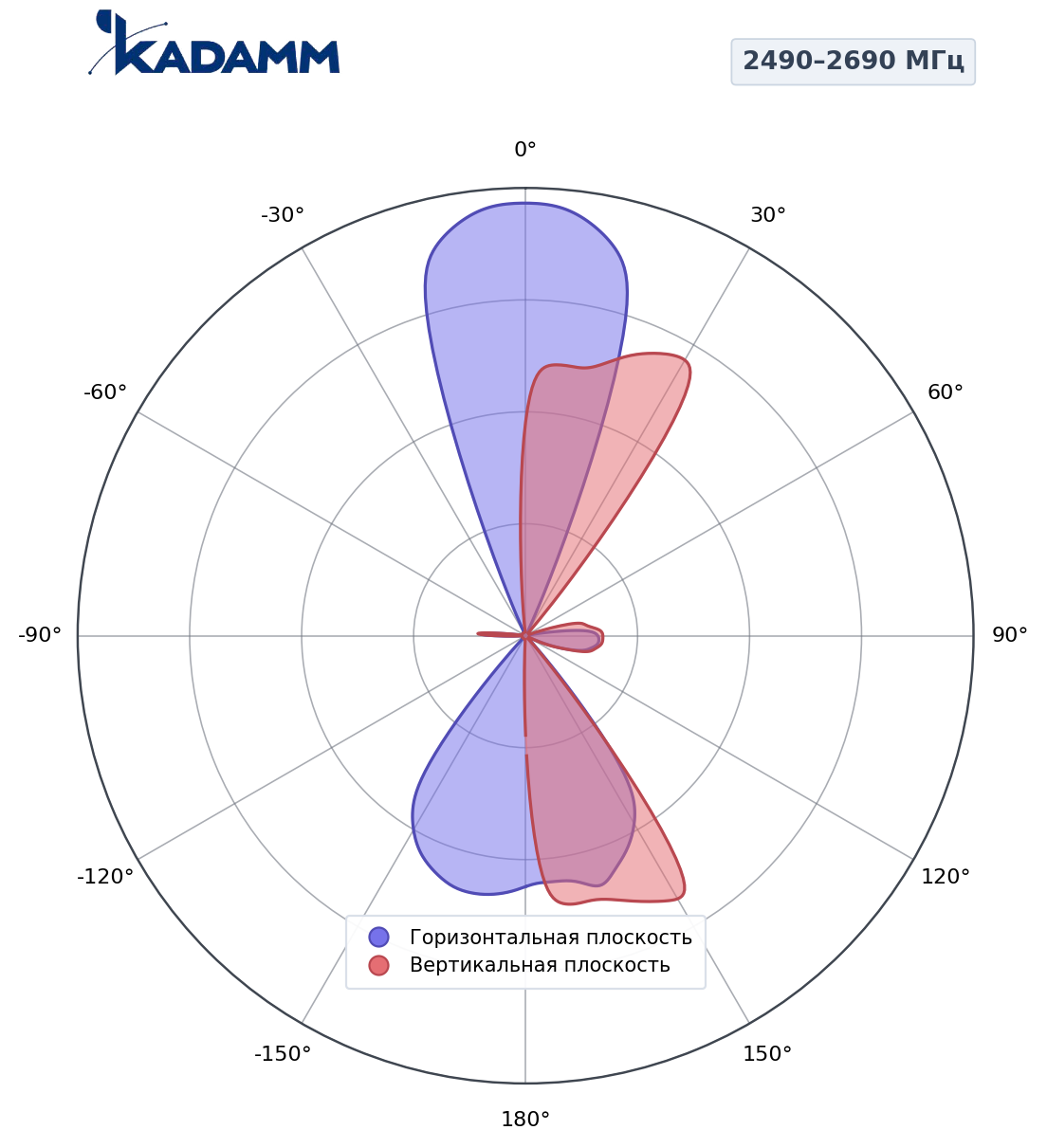

Диаграмма направленности KADAMM K861366R23, 2490–2690 МГц
2490–2690 МГц
горизонтальная и вертикальная плоскости

Диаграммы направленности KADAMM K861366R23 в полосах 2490–2690 МГц — нормированные, в полярных координатах.

Ключевые особенности

TDD beamforming + FDD в одном полотнеTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2200 / 2×2490–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
Компактность1499 × 499 × 198 мм, 36 кг; монтаж на трубу Ø50–Ø115 мм.
Чистый трактРазвязка между входами ≥25 дБ.
Мощность и защитаДо 400 / 200 / 200 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеОбтекатель из стеклопластика; работает при −50…+65 °C и ветре до 216 км/ч.

Электрические характеристики

Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Допуск электрического наклона± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20 при наклоне 2–5°; ≥25 при наклоне 6–12°
Развязка между портами разных поляризаций, дБ≥ 22

TDD: одноколонный луч

Параметр2300–2690 МГц3300–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90 ± 15°86 ± 15°
Коэффициент усиления, дБи14,5 ± 0,915,0 ± 1,0
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6,5°≥4,5°
Поляризационная развязка (0°), дБ≥15
Поляризационная развязка (±60°), дБ≥10
Коэффициент защитного действия (вперёд/назад), дБ≥21≥25
Подавление первого бокового лепестка (вертикальная плоскость), дБ≥15≥13

TDD: широковещательный луч (BCH)

Параметр2300–2690 МГц3300–3800 МГц
Коэффициент усиления, дБи16,7 ± 0,816,8 ± 0,8
SPR (±60°), %≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость≥6,2°≥4,2°
Поляризационная развязка (0°), дБ≥18
Коэффициент защитного действия (вперёд/назад), дБ≥25

TDD: сервисный луч

Параметр2300–2690 МГц3300–3800 МГц
Усиление луча на 0°, дБи20,3 ± 0,821,5 ± 0,8
Ширина луча на 0° по уровню −3 дБ≤25°
Подавление боковых лепестков луча на 0°, дБ≥10
Поляризационная развязка луча на 0° (осевая), дБ≥18
Коэффициент защитного действия луча на 0°, дБ≥25
Усиление луча на ±30°, дБи18,3 ± 0,819,5 ± 0,8

Массив R1/R2: 2×698–960 МГц

Параметр698–803 МГц790–862 МГц824–894 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи12,9 ± 0,713,2 ± 0,613,3 ± 0,613,8 ± 0,4
Коэффициент усиления, дБи13,013,313,413,9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 6°70 ± 5°69 ± 6°70 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость15,4 ± 1,2°14,1 ± 0,7°13,7 ± 0,6°12,9 ± 0,7°
Коэффициент защитного действия (отношение вперёд/назад), дБ>20>22>23>24
Поляризационная развязка (кроссполяризационная), дБ>17>18>18>18
Подавление первого бокового лепестка, дБ>15>15>16>16
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥25 (R1 / R2); ≥28 (R1, R2 / остальные)
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)400 Вт
ГрозозащитаЗаземление по постоянному току

Массив B1/B2: 2×1427–2200 МГц

Параметр1427–1518 МГц1710–1990 МГц1920–2200 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи15,3 ± 0,416,3 ± 0,416,6 ± 0,6
Коэффициент усиления, дБи15,516,516,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 5°66 ± 6°64 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,3 ± 0,5°6,6 ± 0,6°5,9 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>26>26>25
Поляризационная развязка (кроссполяризационная), дБ>20
Подавление первого бокового лепестка, дБ>16>15>15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
Протокол RETAISG 2.0 / 3GPP TS 25.461
ГрозозащитаЗаземление по постоянному току

Массив Y1/Y2: 2×2490–2690 МГц

Параметр2490–2690 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи16,8 ± 0,5
Коэффициент усиления, дБи17,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость60 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость4,8 ± 0,4°
Коэффициент защитного действия (отношение вперёд/назад), дБ>24
Поляризационная развязка (кроссполяризационная), дБ>18
Подавление первого бокового лепестка, дБ>15
Электрический наклон2–12°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥28
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)200 Вт
Протокол RETAISG 2.0 / 3GPP TS 25.461
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
РазъёмыTDD:9 × розетка 4.3-10; FDD:12 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1499 × 499 × 198 мм
Размеры упаковки1885 × 620 × 330 мм
Масса антенны36 кг
Масса монтажного комплекта5,5 кг
Масса в упаковке47 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)780 / 225 / 880 Н
Максимальная скорость ветра216 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–15°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 61169-54 — присоединительные размеры разъёмов: TDD:9 × розетка 4.3-10; FDD:12 × розетка 4.3-10
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.

Применение

Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

С лучом 65°/65°/65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Как подобрать

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2200 / 2×2490–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. 20 входов: каждый двухтрактный радиомодуль (2T2R) использует пару входов ±45° одной системы.

Ширина луча. 65°/65°/65° подбирают под секторизацию сайта: три сектора закрывают лучом 65°, шесть секторов или протяжённую зону — лучом 33°, широкий сектор малой соты — лучом 90°.

Наклон. Посчитайте угол на край соты плюс половину вертикального луча (≥6,5°) и сравните с наклоном панели — 2–12°.

Тракт. Предельная подводимая мощность на вход составляет 400 Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.

Опора. Труба Ø50–Ø115 мм и кронштейн должны держать 36 кг и ветер 780 / 225 / 880 Н.

Комплект поставки

Антенна KADAMM K861366R23, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

Сравнение с похожими антеннами KADAMM

ПараметрK861366R23K861366R22K861366R11K861376R22K861266R24K861266R12
ФотоKADAMM K861366R23KADAMM K861366R22KADAMM K861366R11KADAMM K861376R22KADAMM K861266R24KADAMM K861266R12
Диапазон частотTDD 2300–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2200 / 2×2490–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 2×694–960 / 2×1427–2200 / 2×2490–2690 МГцTDD 3300–3800 + FDD 2×698–960 / 2×1710–2170 / 2×2490–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2170 / 2×2490–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2690 МГцTDD 2490–2690 / 3300–3800 + FDD 698–862 / 880–960 / 1710–2170 / 2490–2690 МГц
Поляризация10×±45°10×±45°10×±45°10×±45°8×±45°8×±45°
Ширина ДН по уровню −3 дБ65°/65°/65°65°/65°/65°65°/65°/65°65°/65°/65°65°/65°65°/65°/65°/65°
Коэффициент усиления17 дБи17 дБи17 дБи17 дБи17,7 дБи17,2 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

У панели 20 входов. Двухтрактный радиомодуль занимает пару входов ±45° одной системы: схема 2T2R (MIMO 2×2) либо передача с приёмом на поляризационном разнесении. Если на одну систему приходятся два однотрактных модуля одного диапазона, их подключают через комбайнер с учётом его потерь.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ. При числе модулей сверх числа систем перед антенной ставят комбайнер, сводящий диапазоны; в расчёт линии входят его вносимые потери и интермодуляционный класс. По перечню радиомодулей на сектор подберём модель с нужным числом входов.

На границу соты смотрит верхний край луча по уровню −3 дБ. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (≥6,5°): для мачты 40 м и радиуса 2 км — около 4,4°, для крыши 25 м и радиуса 800 м — около 5°.

Электрический наклон панели составляет 2–12°, что достаточно для типовых высот подвеса. Угол считают по каждому сектору: высота и радиус у секторов, как правило, свои.

Да. Наклоном управляет привод RET (AISG 2.0 / 3GPP TS 25.461): команда идёт от базовой станции или из системы управления сетью, угол меняют без подъёма на опору и без остановки сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.

Привод подключают к порту AISG на панели или через модем в фидере; в заказе уточните, входит ли в комплект блок RET и какой кабель управления к нему потребуется. Механический наклон кронштейна здесь нужен лишь для первоначальной установки, дальше его не трогают.

Это отношение продуктов интермодуляции третьего порядка к несущим в испытании по IEC 62037: на антенну подают два тона по 20 Вт и меряют продукты на 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.

Это важно, если через антенну идут мощные несущие разных диапазонов или операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.

Без крепежа панель весит 36 кг, монтажный комплект — 5,5 кг. Ветровая нагрузка на скорости 150 км/ч: 780 / 225 / 880 Н (фронт / бок / тыл); во фронт это около 80 кгс. Расчёт трубостойки или мачты на прочность и прогиб, с запасом на обледенение, ведут по этим цифрам, а также по высоте подвеса и количеству панелей и кабелей на опоре.

Кронштейн рассчитан на трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.

По числу секторов в схеме сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель обслуживает свой сектор базовой станции собственными радиомодулями, а ёмкость сайта распределяется между секторами.

Если зона вытянута вдоль дороги или нужна большая ёмкость, число секторов меняют, а с ним и ширину луча панели.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
