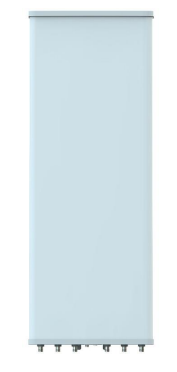

KADAMM K861186R22 — комбинированная антенна TDD 3300–3800 + 698–2690 МГц, 7 систем излучателей, 16,5 дБи, 20 портов + калибровочный, RET
Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне с кросс-поляризацией ±45°: TDD 3300–3800 + 698–960, 1427–2690 и 1710–2690 МГц, 20 портов + калибровочный.
KADAMM K861186R22 — панель для сектора базовой станции сотовой сети, полосы TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц. Главное в цифрах: 20 входов; горизонтальный луч 65°/65°/65°; усиление до 16,5 дБи; наклон луча 2–12° с дистанционным управлением.
Коротко о KADAMM K861186R22: рабочий диапазон TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, ширина ДН 65°. У KADAMM K861186R42 усиление 17 дБи, у KADAMM K861186R22 — 16,5 дБи.
Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. Экран отражает излучение вперёд, вся мощность направляется в один сектор, а тыльная сторона и соседние направления почти не получают сигнала. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет ≥6,3°. Секторные массивы FDD и массив TDD с формированием луча собраны в одном корпусе; через калибровочный вход радиомодуль TDD выравнивает фазы и амплитуды трактов.
Излучатель состоит из двух диполей с поворотом на +45° и −45°. Две ортогональные поляризации почти не связаны друг с другом (кроссполяризационная развязка не менее 15 дБ), и одна система даёт два независимых тракта: работу 2T2R (MIMO 2×2) либо приём с поляризационным разнесением, для которого вторая антенна уже не нужна. Системы разных диапазонов развязаны на 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ, так что соседние радиомодули друг другу не мешают.
Форма диаграммы: ширина луча по горизонтали 65°/65°/65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад не менее 23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на 15–16 дБ — меньше перелёта сигнала в дальние соты.
По вертикали луч узкий — ≥6,3°, поэтому зону обслуживания задают наклоном. Методика простая: к углу на край соты, равному арктангенсу отношения высоты подвеса к радиусу, добавляют половину ширины луча по вертикали. На мачте 40 м при радиусе соты 2 км выходит примерно 4,3°. Электрический наклон 2–12°: луч опускается целиком за счёт фазового сдвига между излучателями, форма сектора сохраняется; RET работает по AISG 2.0 / 3GPP TS 25.461. Механический наклон 0–10° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.
Входы: КСВН не более 1,5 (отражение до 4 % мощности), до 400 Вт на вход, IM3 не выше −150 дБн (два тона по 20 Вт, IEC 62037); разъёмы TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10, выведены вниз. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Статический заряд с антенны уходит на опору: излучатели имеют заземление по постоянному току.
Механические данные: размеры 2080 × 499 × 198 мм по высоте, ширине и глубине; масса 43,5 кг и ещё 5,4 кг на монтажный комплект; крепление на трубу Ø50–Ø115 мм; работа при −50…+65 °C; ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч — 1100 / 325 / 1240 Н (фронт / бок / тыл); фронтальная — это около 112 кгс, которые кронштейн и труба передают на опору вместе с изгибающим моментом.
Диаграммы направленности

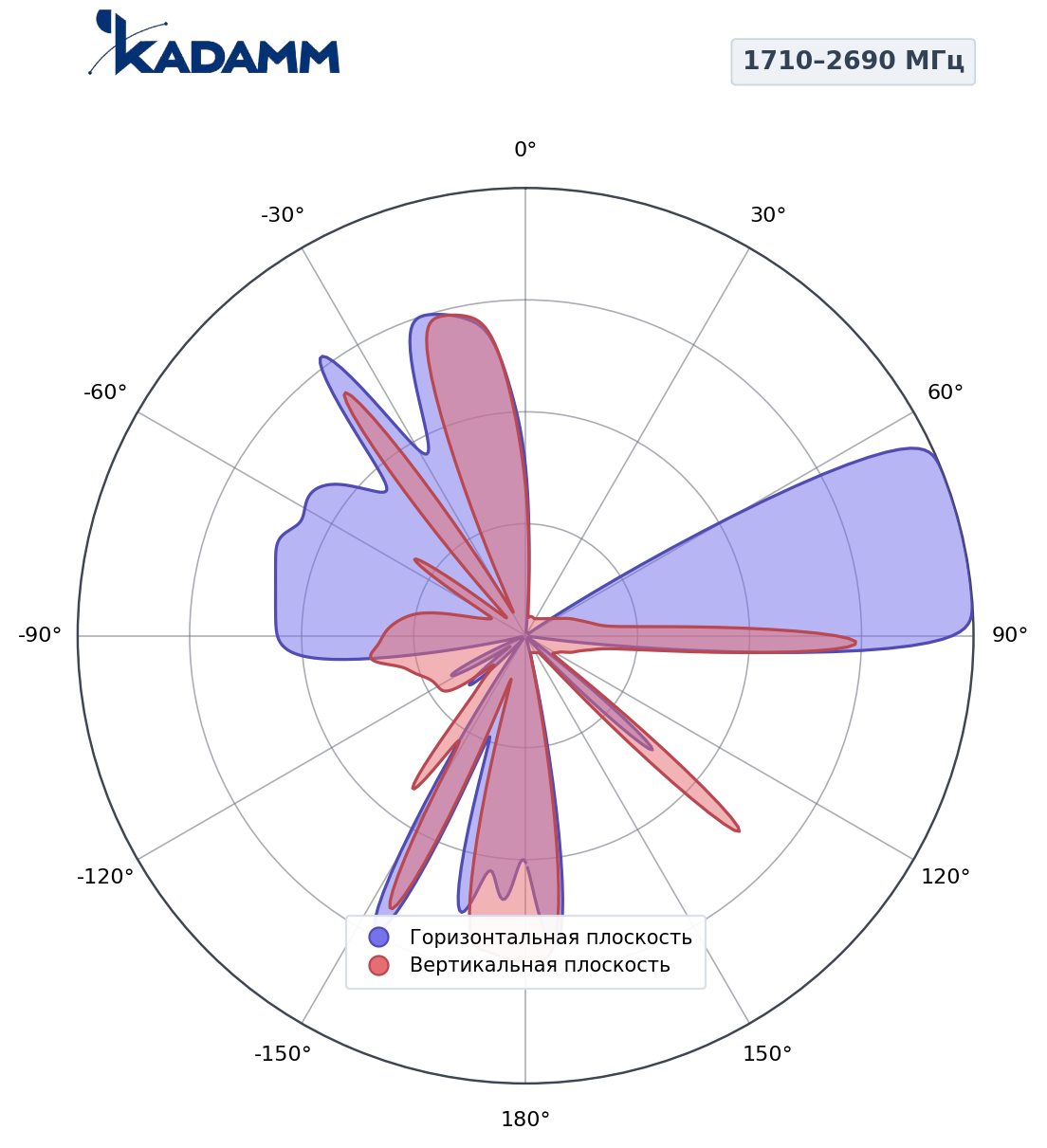

1710–2690 МГц горизонтальная и вертикальная плоскости

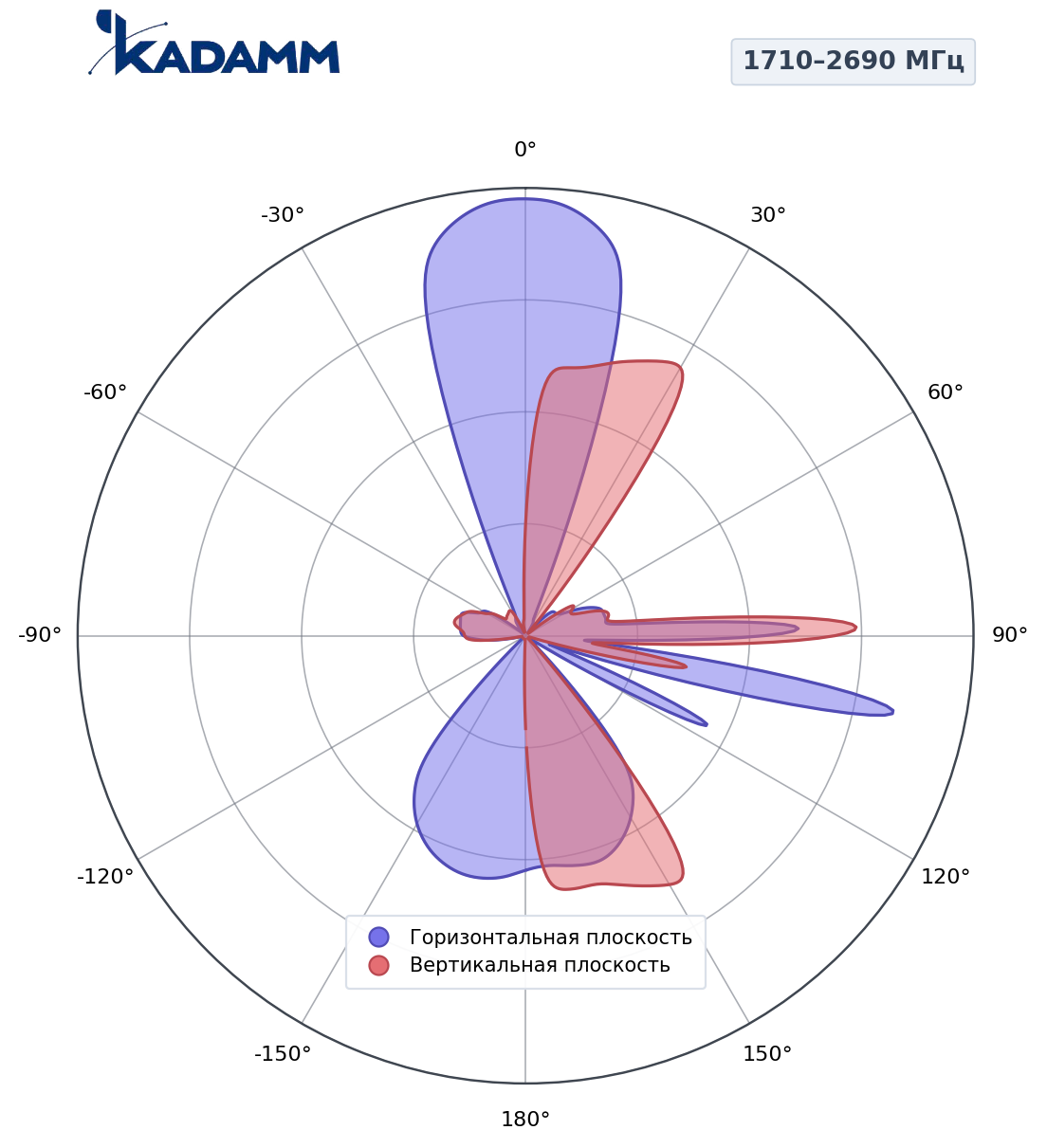

1710–2690 МГц горизонтальная и вертикальная плоскости
Диаграммы направленности KADAMM K861186R22 в полосах 1710–2690 МГц — нормированные, в полярных координатах.
Ключевые особенности
TDD beamforming + FDD в одном полотнеTDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьГабариты 2080 × 499 × 198 мм, масса 43,5 кг, крепление Ø50–Ø115 мм.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, развязка между входами ≥25 дБ.
Мощность и защитаДо 400 / 200 / 200 Вт на порт при 50 °C, заземление по постоянному току.
Всепогодное исполнениеОбтекатель из стеклопластика; работает при −50…+65 °C и ветре до 216 км/ч.
Электрические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
Параметр
Значение
Поляризация
± 45°
Электрический наклон
2–12°
Допуск электрического наклона
± 1°
Коэффициент связи калибровочного порта с портами антенны, дБ
−26 ± 2
КСВН портов
≤1,5
Развязка между портами одной поляризации, дБ
≥20 при наклоне 2–4°; ≥25 при наклоне 5–12°
Развязка между портами разных поляризаций, дБ
≥22
Шаг между колонками массива
43 мм (0,51 λ при 3550 МГц)
TDD: одноколонный луч
Параметр
3300–3600 МГц
3600–3800 МГц
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
85 ± 15°
80 ± 15°
Коэффициент усиления, дБи
14,3 ± 0,5
15 ± 0,6
Ширина ДН по уровню −3 дБ, вертикальная плоскость
≥6,3°
≥5,8°
Поляризационная развязка (0°), дБ
≥15
Поляризационная развязка (±60°), дБ
≥8
Коэффициент защитного действия (вперёд/назад), дБ
≥23
Подавление первого бокового лепестка (вертикальная плоскость), дБ
≥16
≥15
TDD: широковещательный луч (BCH)
Параметр
3300–3600 МГц
3600–3800 МГц
Коэффициент усиления, дБи
16,5 ± 0,5
16,5 ± 0,6
SPR (±60°), %
≥90
Ширина ДН по уровню −3 дБ, вертикальная плоскость
≥6°
≥5,5°
Коэффициент защитного действия (вперёд/назад), дБ
≥25
TDD: сервисный луч
Параметр
3300–3600 МГц
3600–3800 МГц
Усиление луча на 0°, дБи
20 ± 0,5
20 ± 0,6
Ширина луча на 0° по уровню −3 дБ
24 ± 1,8°
23 ± 0,9°
Подавление боковых лепестков луча на 0°, дБ
≥10
Поляризационная развязка луча на 0° (осевая), дБ
≥18
Коэффициент защитного действия луча на 0°, дБ
≥25
Усиление луча на ±30°, дБи
18,3 ± 0,5
19 ± 0,6
Массив R1/R2: 2×698–960 МГц
Параметр
698–803 МГц
790–862 МГц
824–894 МГц
880–960 МГц
Поляризация
±45°
Усиление при среднем наклоне, дБи
14,3
14,8
15,2
15,5
Усиление во всём диапазоне наклонов, дБи
14,2 ± 0,5
14,7 ± 0,5
15,0 ± 0,5
15,3 ± 0,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
67 ± 5°
67 ± 5°
68 ± 6°
69 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
11 ± 0,9°
9,9 ± 0,6°
9,6 ± 0,5°
9,1 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.
Применение
Место панели — опоры, трубостойки и крыши макросайтов операторов. Антенна работает в сетях LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800; по классификации 3GPP — B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, а также в ряде других диапазонов. Секторов столько же, сколько панелей, а азимут и угол места каждой определяет модель радиопокрытия.
Луч 65°/65°/65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.
При модернизации сайта многосистемная панель встаёт вместо двух–трёх прежних: на опоре становится свободнее, ветровая нагрузка падает, а каждый диапазон или оператор получает собственные входы.
Как подобрать
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Входы. Число входов — 20, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.
Ширина луча. 65°/65°/65° — под схему секторизации сайта: 65° на три сектора, 33° на шесть или на вытянутую зону, 90° на широкий сектор малой соты.
Наклон. Посчитайте угол на край соты плюс половину вертикального луча (≥6,3°) и сравните с наклоном панели — 2–12°.
Тракт. Мощность на вход — до 400 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.
Опора. Кронштейн и труба Ø50–Ø115 мм — под массу 43,5 кг и ветровую нагрузку 1100 / 325 / 1240 Н.
Комплект поставки
Антенна KADAMM K861186R22, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
У панели 20 входов. Пара входов ±45° одной системы принимает двухтрактный радиомодуль — схема 2T2R (MIMO 2×2) или передача с поляризационным разнесением на приёме. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.
Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 (R1 / R2); ≥28 (R1, R2 / остальные) дБ. При числе модулей сверх числа систем перед антенной ставят комбайнер, сводящий диапазоны; в расчёт линии входят его вносимые потери и интермодуляционный класс. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.
Верхнюю границу луча по уровню −3 дБ наводят на край соты. Угол равен арктангенсу отношения высоты подвеса к радиусу соты плюс половина вертикального луча (≥6,3°): для мачты 40 м и радиуса 2 км — около 4,3°, для крыши 25 м и радиуса 800 м — около 4,9°.
Панель наклоняется электрически на 2–12° — для типовых высот подвеса этого хватает. Общего угла на все секторы нет: высоты и радиусы обычно разные, поэтому считают каждый сектор.
Да. Наклоном управляет привод RET (AISG 2.0 / 3GPP TS 25.461): команда идёт от базовой станции или из системы управления сетью, угол меняют без подъёма на опору и без остановки сектора. Пригождается при оптимизации, при появлении новых сайтов рядом и при сезонных колебаниях нагрузки.
Привод соединяют с портом AISG на панели или с модемом в фидерной линии; оформляя заказ, сообщите, требуется ли блок RET в комплекте и какой к нему нужен кабель управления. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.
Число характеризует подавление продуктов интермодуляции третьего порядка относительно несущих при стандартном испытании по IEC 62037: два тона по 20 Вт подают на антенну, а продукты измеряют на 2f1 − f2 и 2f2 − f1. Продукты, оказавшиеся в приёмном канале, повышают шум сектора и ухудшают его чувствительность.
Параметр имеет значение, когда антенна работает с несколькими мощными несущими разных диапазонов или операторов. Перемычки, разъёмы и кабели линии выбирают того же класса, соединения затягивают моментным ключом и герметизируют — иначе низкая интермодуляция самой панели теряет смысл.
Панель весит 43,5 кг, крепёж — 5,4 кг. Ветровая нагрузка при 150 км/ч — 1100 / 325 / 1240 Н (фронт / бок / тыл), фронтальная — около 112 кгс. Вместе с высотой подвеса и числом панелей и кабелей на опоре эти цифры служат исходными данными для расчёта трубостойки или мачты на прочность и прогиб с запасом на обледенение.
Кронштейн — под трубу Ø50–Ø115 мм. Расчёт опоры на изгиб учитывает все антенны, радиомодули и кабели; вес фидеров передают на опору хомутами, а не на разъёмы; заземление панели и опоры выполняют по проекту.
Столько, сколько секторов в схеме сайта. При луче 65°/65°/65° обычно ставят три панели: сектора смыкаются на краях, и зона вокруг опоры закрывается без провалов. Каждая панель работает на свой сектор базовой станции со своими радиомодулями, и ёмкость сайта делится между секторами.
Когда зона вытянута вдоль дороги или требуется большая ёмкость, меняют число секторов, а вместе с ним — ширину луча панели.
Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.
Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
