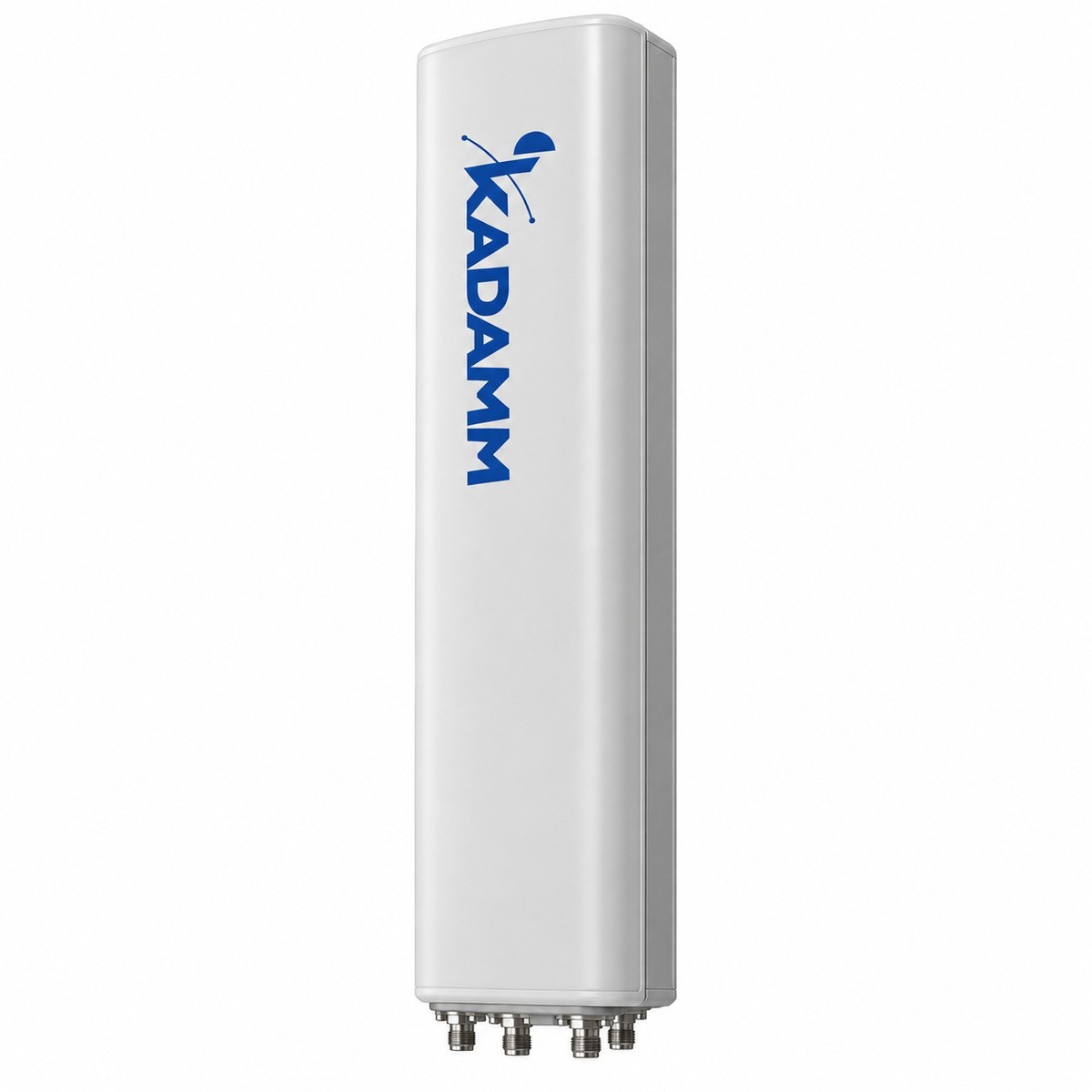

KADAMM APX20-0727-1965IR — секторная антенна базовой станции 690–960/1710–2690 МГц, 18,4 дБи, 20 портов

KADAMM APX20-0727-1965IR — панель для сектора базовой станции сотовой сети, полосы TDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГц. Главное в цифрах: 20 входов; горизонтальный луч 65°; усиление до 18,4 дБи; наклон луча 2–12° с дистанционным управлением.

KADAMM APX20-0727-1965IR
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
TDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГц
Диапазон
18,4 дБи
Усиление
65°
Ширина луча (Г)
2–12°
Электрический наклон
12×4.3-10 + MQ4/MQ5
Разъёмы
2095 мм
Высота

Что это за серия

Главное в KADAMM APX20-0727-1965IR — полоса TDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГц и ширина ДН 65°. У KADAMM APX20-0727-1965IR усиление 18,4 дБи и разъём 4.3-10 + MQ4/MQ5, у KADAMM APX20-0727-1865IR — 17,2 дБи и 4.3-10.

Устроена панель как набор вертикальных столбцов излучателей над металлическим рефлектором под общим кожухом из стеклопластика. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Вертикальный луч задаёт высота столбца: больше излучателей — уже луч и выше усиление; у панели высотой 2095 мм луч по вертикали 8,8 ± 1,1°. В корпусе совмещены секторные FDD-массивы и TDD-массив с формированием луча; калибровочный вход нужен радиомодулю TDD, чтобы выровнять фазы и амплитуды его трактов.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Благодаря кроссполяризационной развязке более 20–21 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Системы разных диапазонов развязаны на 25 дБ, так что соседние радиомодули друг другу не мешают.

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 23 дБ — в тыл уходит примерно в 200 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 15 дБ — меньше перелёта сигнала в дальние соты.

По вертикали луч узкий — 8,8 ± 1,1°, поэтому зону обслуживания задают наклоном. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Для панели на 40-метровой мачте и соты радиусом 2 км получается около 5,5°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по встроенный RET (AISG2.0/3GPP).

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт; IM3 не выше −150 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5. Пассивная интермодуляция важна на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и поднимают шум. Чтобы линия целиком соответствовала цифре антенны, перемычки и разъёмы нужны того же класса — под эту задачу и разработаны разъёмы 4.3-10, компактнее 7/16 и с более устойчивым контактом. Излучатели заземлены по постоянному току — статический заряд с антенны уходит на опору.

Корпус и крепление: высота × ширина × глубина 2095 × 500 × 160 мм, масса 39,2 кг и 6,8 кг монтажного комплекта, диаметр трубы Ø50–Ø125 мм, рабочая температура −40…+70 °C, предельный ветер 200 км/ч. Ветровая нагрузка при 150 км/ч составляет 1636 / 392 / 1636 Н (фронт / бок / тыл); фронтальная — примерно 167 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Конструктивные особенности

TDD beamforming + FDD в одном полотнеTDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГц: массив TDD/5G NR с формированием луча (8 портов + калибровка) и секторные FDD-массивы ±45°.
КомпактностьГабариты 2095 × 500 × 160 мм, масса 39,2 кг, крепление Ø50–Ø125 мм.
Чистый трактIM3 не выше −150 дБн при двух несущих по 43 дБм, КСВН не более 1,5, развязка между входами ≥25 дБ.
Мощность и защитаДо 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт на порт, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 200 км/ч.

Технические характеристики

Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры

ПараметрЗначение
Поляризация± 45°
Электрический наклон2–12°
Коэффициент связи калибровочного порта с портами антенны, дБ−26 ± 2
КСВН портов≤1,5
Развязка между портами одной поляризации, дБ≥20
Развязка между портами разных поляризаций, дБ≥23

TDD: одноколонный луч

Параметр2300–2690 МГц
Коэффициент усиления, дБи14,0 ± 0,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость90°
Коэффициент защитного действия (вперёд/назад), дБ>23
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 1,1°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15

TDD: широковещательный луч (BCH) 65°

Параметр2300–2690 МГц
Коэффициент усиления, дБи14,7 ± 1,0
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°
Коэффициент защитного действия (вперёд/назад), дБ>23
Ширина ДН по уровню −3 дБ, вертикальная плоскость8,8 ± 1,2°
Подавление первого бокового лепестка (вертикальная плоскость), дБ>15

TDD: сервисный луч

Параметр2300–2690 МГц
Усиление луча на 0°, дБи19,1 ± 0,8
Ширина луча на 0° по уровню −3 дБ28°

Массив R1/R2: 2×690–960 МГц

Параметр690–792 МГц792–880 МГц880–960 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи15,3 ± 0,915,8 ± 0,916,3 ± 0,9
Коэффициент усиления, дБи15,415,916,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65 ± 5°62 ± 4°63 ± 6°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11,1 ± 0,9°10 ± 0,9°8,9 ± 0,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ>21>22>24
Поляризационная развязка (кроссполяризационная), дБ>20>21>21
Подавление первого бокового лепестка, дБ>15>15>16
Электрический наклон2–12°

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

Параметр1710–1880 МГц1920–2170 МГц2200–2500 МГц2500–2690 МГц
Поляризация±45°
Усиление во всём диапазоне наклонов, дБи16,9 ± 0,517,4 ± 0,517,7 ± 0,518,3 ± 0,5
Коэффициент усиления, дБи17,117,517,918,4
Ширина ДН по уровню −3 дБ, горизонтальная плоскость69 ± 6°65 ± 4°62 ± 6°57 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,3 ± 0,5°6,5 ± 0,5°5,5 ± 0,5°5,1 ± 0,3°
Коэффициент защитного действия (отношение вперёд/назад), дБ>22>25>24>24
Поляризационная развязка (кроссполяризационная), дБ>18>21>21>21
Подавление первого бокового лепестка, дБ>17>17>17>15
Электрический наклон2–12°

Общие параметры

ПараметрЗначение
Поляризация±45°
Электрический наклон2–12°
КСВН≤1,5
Развязка между входами разных систем, дБ≥25
Развязка между входами, дБ≥25 (R1, R2); ≥27 (Y1, Y2 ,Y3, Y4);
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−150
Входное сопротивление50 Ом
Максимальная мощность на порт250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт
Протокол RETвстроенный RET (AISG2.0/3GPP)
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмы12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5 (IEC 61169-54)
Размеры (В × Ш × Г)2095 × 500 × 160 мм
Размеры упаковки2395 × 615 × 290 мм
Масса антенны39,2 кг
Масса монтажного комплекта6,8 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1636 / 392 / 1636 Н
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Рабочая температура−40…+70 °C
Крепление на трубуØ50–Ø125 мм

Диаграммы направленности

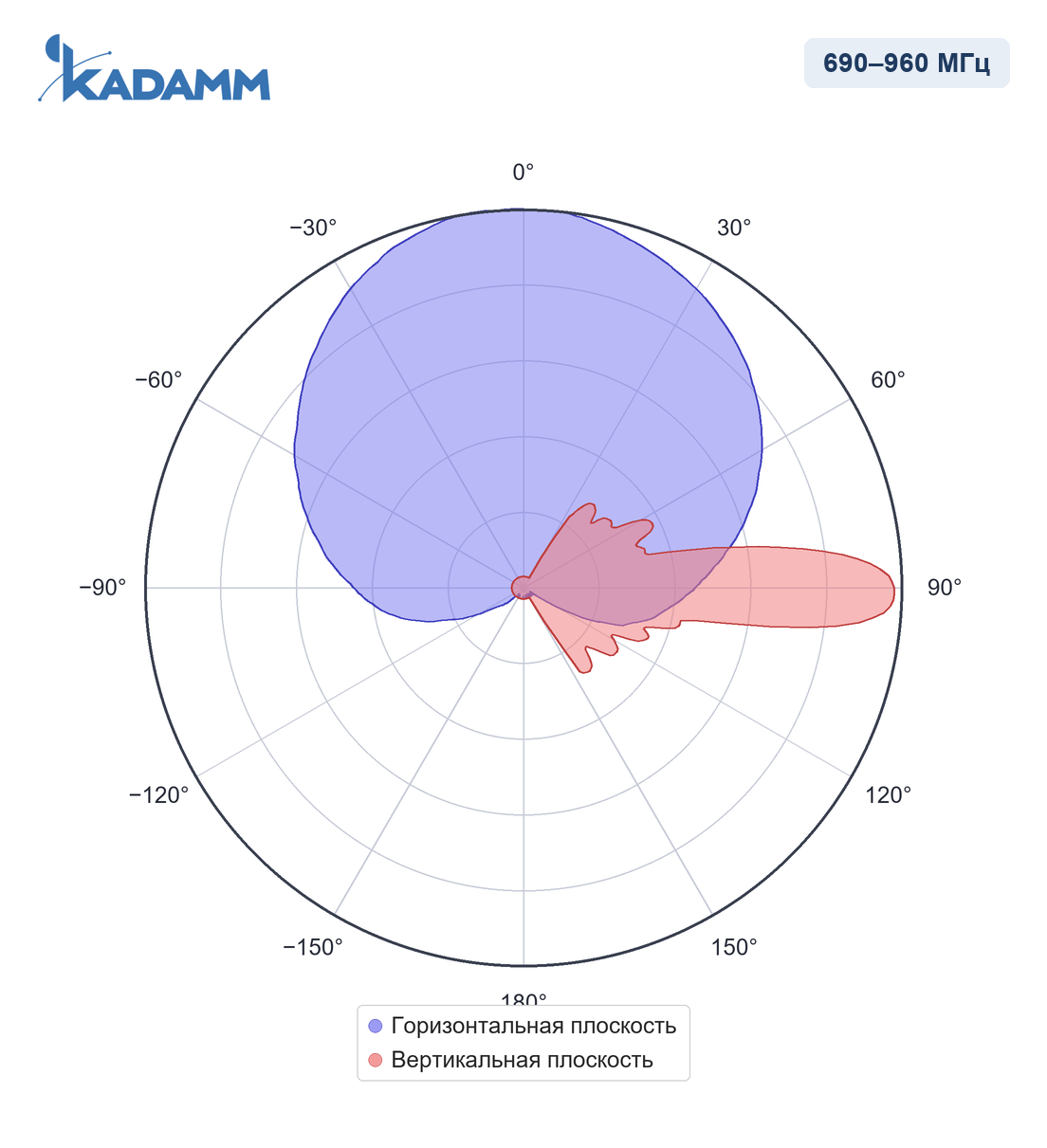

Диаграмма направленности KADAMM APX20-0727-1965IR, 690–960 МГц
690–960 МГц

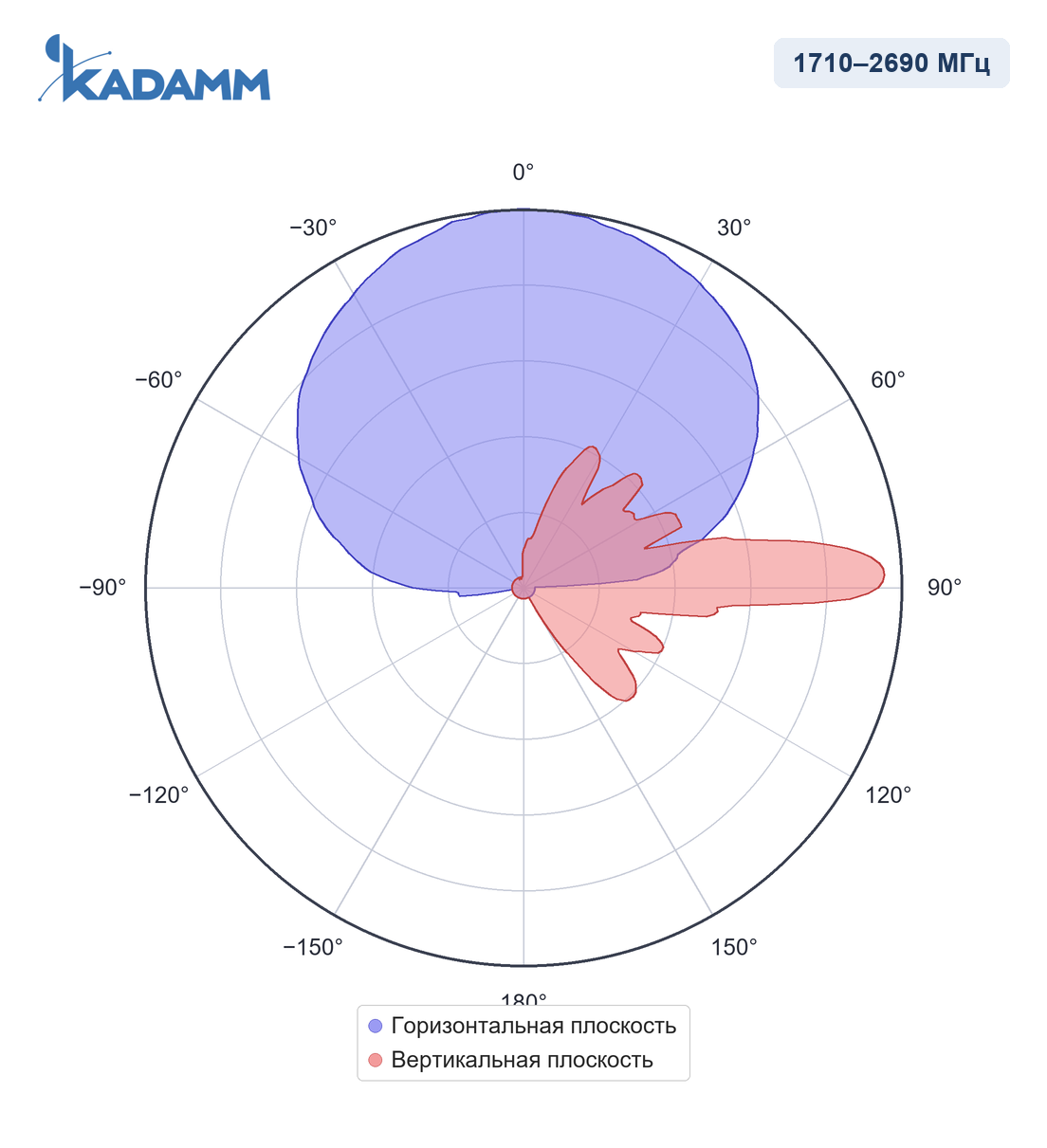

Диаграмма направленности KADAMM APX20-0727-1965IR, 1710–2690 МГц
1710–2690 МГц
массивы Y1/Y4

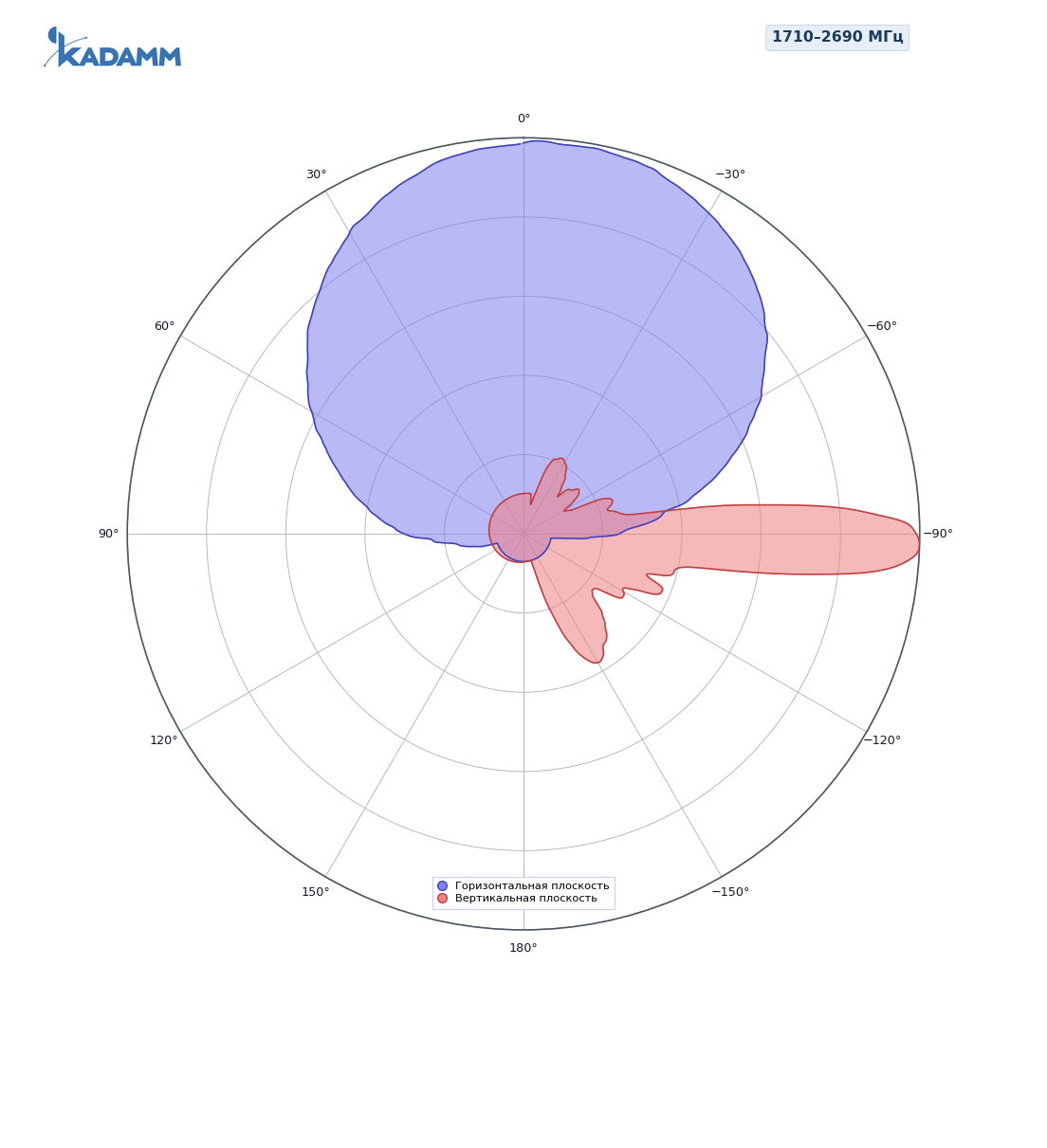

Диаграмма направленности KADAMM APX20-0727-1965IR, 1710–2690 МГц
1710–2690 МГц
массивы Y2/Y3

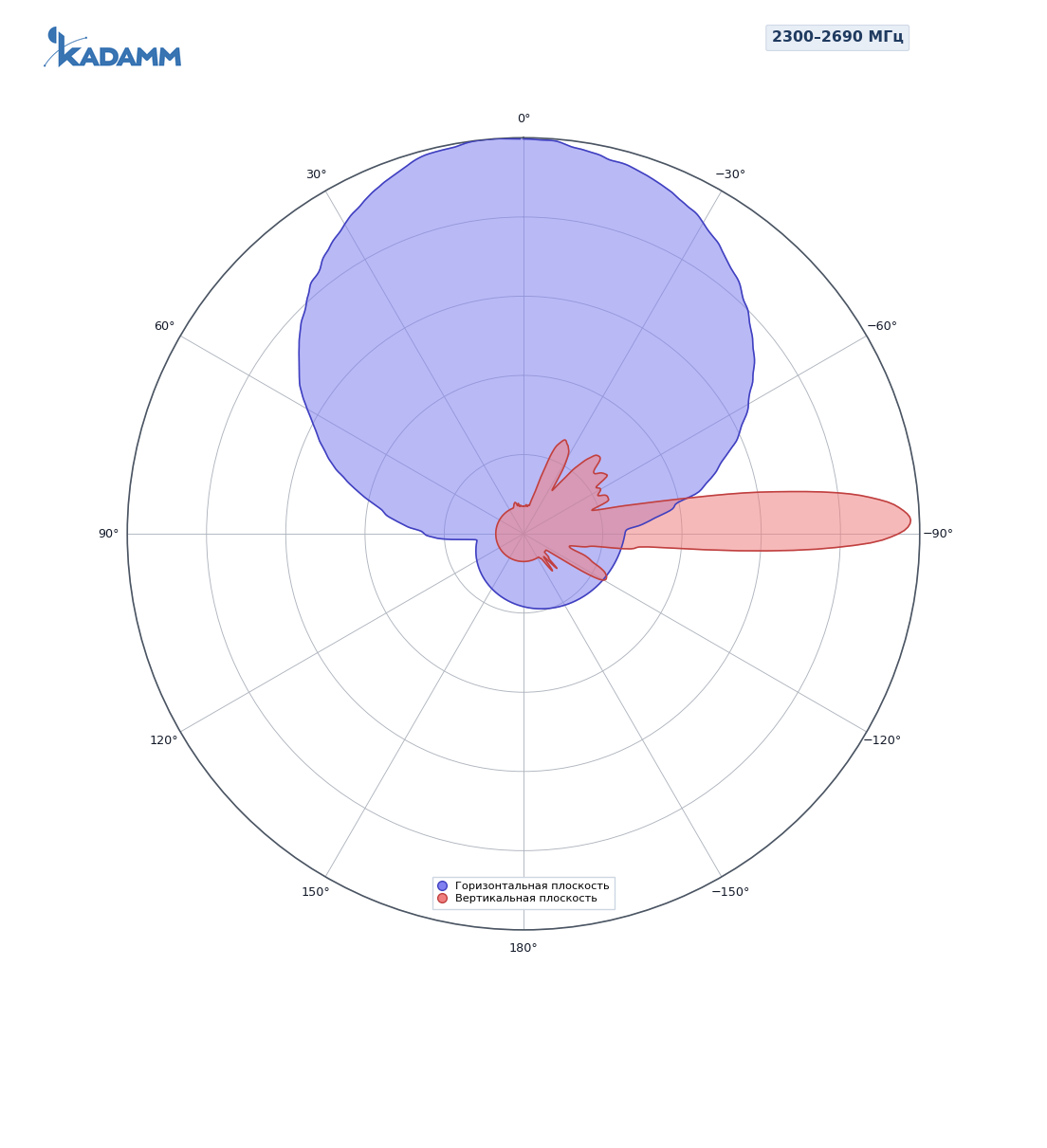

Диаграмма направленности KADAMM APX20-0727-1965IR, 2300–2690 МГц
2300–2690 МГц
одноколонный луч

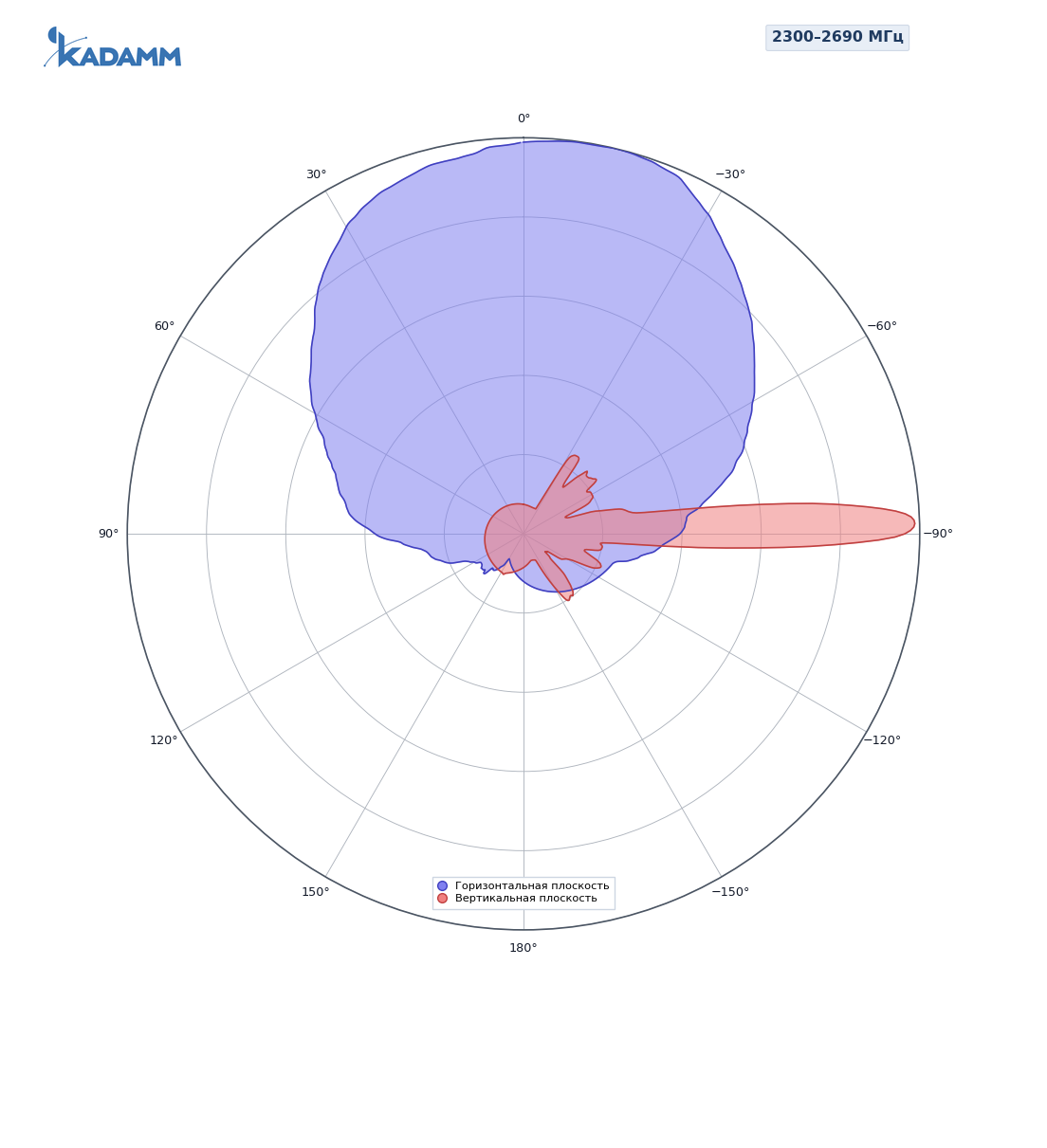

Диаграмма направленности KADAMM APX20-0727-1965IR, 2300–2690 МГц
2300–2690 МГц
широковещательный луч 65°

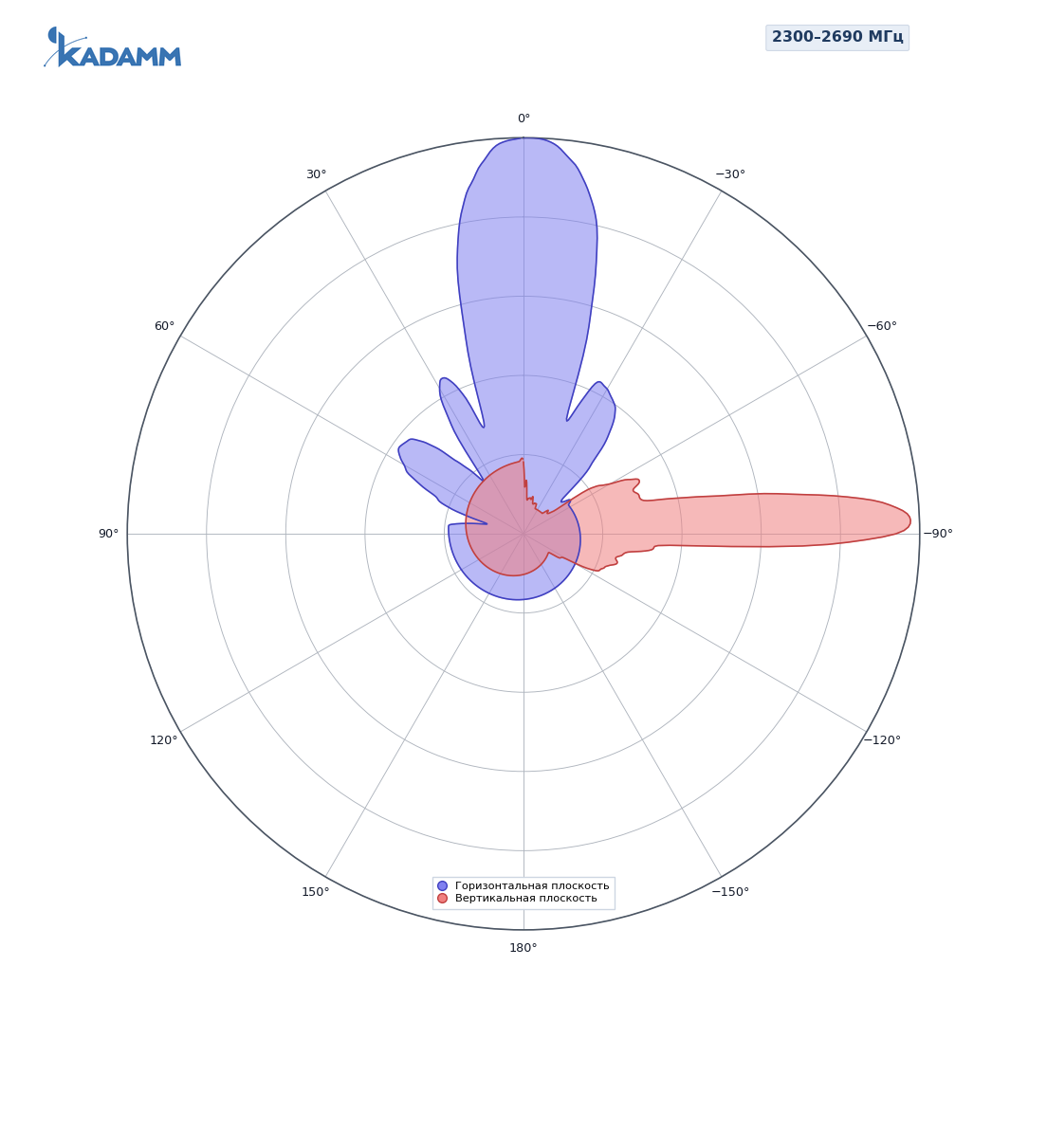

Диаграмма направленности KADAMM APX20-0727-1965IR, 2300–2690 МГц
2300–2690 МГц
сервисный луч 0°

Диаграммы направленности KADAMM APX20-0727-1965IR в полосах 690–960 МГц, 1710–2690 МГц, 2300–2690 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B28 / n28UL 703–748 / DL 758–803 МГцFDDLTE 700 (APT)
B20 / n20UL 832–862 / DL 791–821 МГцFDDLTE 800
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900
B3 / n3UL 1710–1785 / DL 1805–1880 МГцFDDGSM1800, LTE 1800
B1 / n1UL 1920–1980 / DL 2110–2170 МГцFDDUMTS2100, LTE 2100
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
AISG 2.0 — дистанционная установка электрического наклона 2–12° по кабелю AISG
✓
IEC 62037 — методика измерения пассивной интермодуляции: две несущие по 43 дБм (20 Вт)
✓
IEC 61169-54 — присоединительные размеры разъёмов: 12 × розетка 4.3-10, 1×вилка MQ4+1×вилка MQ5
✓
3GPP TS 36.101 / 38.101-1 — в рабочих полосах укладываются B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41

Комплект поставки

Антенна KADAMM APX20-0727-1965IR, монтажный комплект на трубу Ø50–Ø125 мм.

Где применяется

Ставят такие панели на опоры, трубостойки и крыши макросайтов операторов. Антенна рассчитана на сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, что соответствует диапазонам 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41. Каждой панели — свой сектор; азимут и угол места для неё задают по модели радиопокрытия.

Луч 65° соответствует типовой трёхсекторной схеме для города, пригородов, посёлков и промышленных площадок: три панели на одной опоре перекрывают полный круг, а ёмкость поровну распределяется по секторам.

Панель с несколькими системами излучателей в одном корпусе удобна при модернизации сайта: она заменяет две–три старые, освобождает место на опоре и снижает ветровую нагрузку, а оборудование разных диапазонов или операторов подключают к своим входам.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосыПроверьте, что рабочие частоты каждого радиомодуля попадают в TDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
ВходыЧисло входов — 20, двухтрактный радиомодуль (2T2R) ставят на пару входов ±45° одной системы.
Ширина лучаШирина 65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.
НаклонПосчитайте угол на край соты плюс половину вертикального луча (8,8 ± 1,1°) и сравните с наклоном панели — 2–12°.
ТрактМощность на вход — до 250 (R1, R2); 200 (Y1, Y2, Y3, Y4) Вт. IM3 всей линии будет низкой, только если перемычки и разъёмы того же класса.
ОпораКрепление — кронштейн и труба Ø50–Ø125 мм, рассчитанные на 39,2 кг массы и ветровую нагрузку 1636 / 392 / 1636 Н.

Сравнение с похожими антеннами KADAMM

ПараметрAPX20-0727-1965IRAPX20-0727-1865IRAPX20-0727-1665IRAPX20-0738-1965IRAPX18-0738-1765IRAPX16-0727-1865IR
ФотоKADAMM APX20-0727-1965IRKADAMM APX20-0727-1865IRKADAMM APX20-0727-1665IRKADAMM APX20-0738-1965IRKADAMM APX18-0738-1765IRKADAMM APX16-0727-1865IR
Диапазон частотTDD 2300–2690 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 + FDD 2×690–960 / 2×1710–2170 / 2×2490–2690 МГцTDD 1710–2170 + FDD 2×690–960 МГцTDD 2300–2690 / 3300–3800 + FDD 2×690–960 / 4×1710–2690 МГцTDD 2300–2690 / 3300–3800 + FDD 698–960 / 4×1710–2690 МГцTDD 1710–2200 / 2496–2690 + FDD 2×690–960 / 2×1710–2200 / 2×2496–2690 МГц
Поляризация10×±45°10×±45°6×±45°10×±45°9×±45°8×±45°
Ширина ДН по уровню −3 дБ65°65°/65°/65°/65°/65°/65°/65°65°65°65°/65°/65°/65°/65°/90°—
Коэффициент усиления18,4 дБи17,2 дБи20,2 дБи18,4 дБи16,5 дБи20,6 дБи
Электрический наклон2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°, RET2–12°
Типкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDDкомбинированная антенна LTE TDD (beamforming) + FDD
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

У панели 20 входов. Двухтрактный радиомодуль подключают к паре входов ±45° одной системы: 2T2R (MIMO 2×2) или разнесение по поляризации на приёме. Два однотрактных модуля одного диапазона заводят на одну систему через комбайнер, закладывая его потери.

Модуль каждого диапазона занимает свою систему — развязка между системами не менее 25 дБ. Когда модулей больше, чем систем, диапазоны сводят комбайнером перед антенной, а его вносимые потери и класс по интермодуляции закладывают в расчёт линии. Пришлите перечень радиомодулей на сектор — подберём модель с нужным числом входов.

Верхний край луча по уровню −3 дБ направляют на границу соты. Наклон — это арктангенс отношения высоты к радиусу соты плюс половина вертикального луча (8,8 ± 1,1°): мачта 40 м и радиус 2 км дают около 5,5°, крыша 25 м и радиус 800 м — около 6,2°.

Панель наклоняется электрически на 2–12° — для типовых высот подвеса этого хватает. Для каждого сектора угол считают отдельно: высоты и радиусы у них обычно разные.

Да. Наклон задаёт привод RET по протоколу встроенный RET (AISG2.0/3GPP): команду отдают от базовой станции либо из системы управления сетью, и угол меняется без выезда монтажников и без отключения сектора. Это полезно при оптимизации сети, при вводе соседних сайтов и при сезонных изменениях нагрузки.

Управление приводом идёт через порт AISG панели либо через модем в фидере; в заказе укажите, включать ли блок RET в комплект и какой кабель управления для него нужен. Механический наклон кронштейна в этом случае оставляют для начальной установки и не меняют.

Значение показывает, на сколько продукты интермодуляции третьего порядка ниже несущих в стандартном испытании по IEC 62037: на антенну подают два тона мощностью по 20 Вт и измеряют продукты на частотах 2f1 − f2 и 2f2 − f1. Когда такие продукты попадают в приёмный канал, шум сектора растёт, а чувствительность падает.

Этот показатель важен при работе антенны с несколькими мощными несущими — разных диапазонов или разных операторов. Малая интермодуляция панели имеет смысл, только если перемычки, разъёмы и кабели линии того же класса, а соединения затянуты моментным ключом и загерметизированы.

Панель весит 39,2 кг, крепёж — 6,8 кг. Ветровая нагрузка на скорости 150 км/ч: 1636 / 392 / 1636 Н (фронт / бок / тыл); во фронт это около 167 кгс. Эти цифры вместе с высотой подвеса, числом панелей и кабелей на опоре — исходные данные для расчёта трубостойки или мачты на прочность и на прогиб, включая запас на обледенение.

Кронштейн рассчитан на трубу Ø50–Ø125 мм. Изгиб опоры считают со всеми антеннами, радиомодулями и кабелями; фидеры крепят хомутами, разгружая разъёмы, а панель и опору заземляют по проекту.

Столько, сколько секторов в схеме сайта. С лучом 65° типично размещают три панели — их сектора сходятся по краям, и пространство вокруг опоры покрывается без провалов. У каждой панели свой сектор и свои радиомодули; ёмкость сайта распределяется по секторам.

Для зоны вдоль дороги или под большую ёмкость меняют число секторов и вместе с ним ширину луча.

Да. Тип разъёма (розетка 4.3-10, 7/16 DIN или N) и его расположение на корпусе — снизу или сзади — задают при производстве партии.

Нужный разъём и его расположение укажите при запросе цены — менеджер уточнит исполнение для вашей партии. Антенна с разъёмом под ваш фидер или джампер подключается без переходника: в тракте меньше потерь и меньше соединений, на которых возникает пассивная интермодуляция.
