Комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне: TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, кросс-поляризацией ±45°, 16 портов + калибровочный.

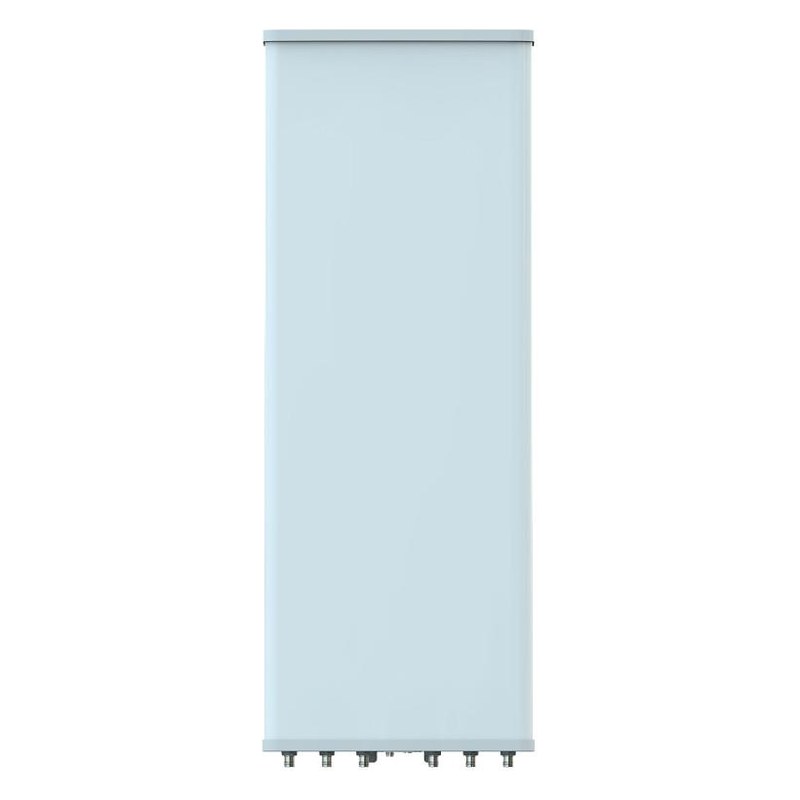

Антенна КАДАММ K861176R23 — комбинированная панельная антенна: массив LTE TDD / 5G NR с формированием луча и секторные FDD-массивы в одном полотне: излучающими системами TDD 3300–3800 МГц (beamforming), 2×698–960 МГц и 2×1710–2690 МГц, кросс-поляризацией ±45°, 16 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B20, B5, B8, B3, B1, B40, B7, B38, B41, B42, B43, n78), возможно MIMO 2×2 в каждой системе, MIMO 4×4 при объединении парных систем. Это комбинированная антенна базовой станции (BTS): массив TDD с формированием луча и секторные FDD-массивы в одной панели.
Коэффициент усиления 17 / 14,5–15,6 / 16,9–18,3 дБи по диапазонам, ширина ДН в горизонтальной плоскости 65°, в вертикальной 5,6 / 9,3–11 / 5,1–7°. Габариты 2080 × 499 × 198 мм, масса 34,5 кг. Интермодуляция IM3 не выше −153 дБн,

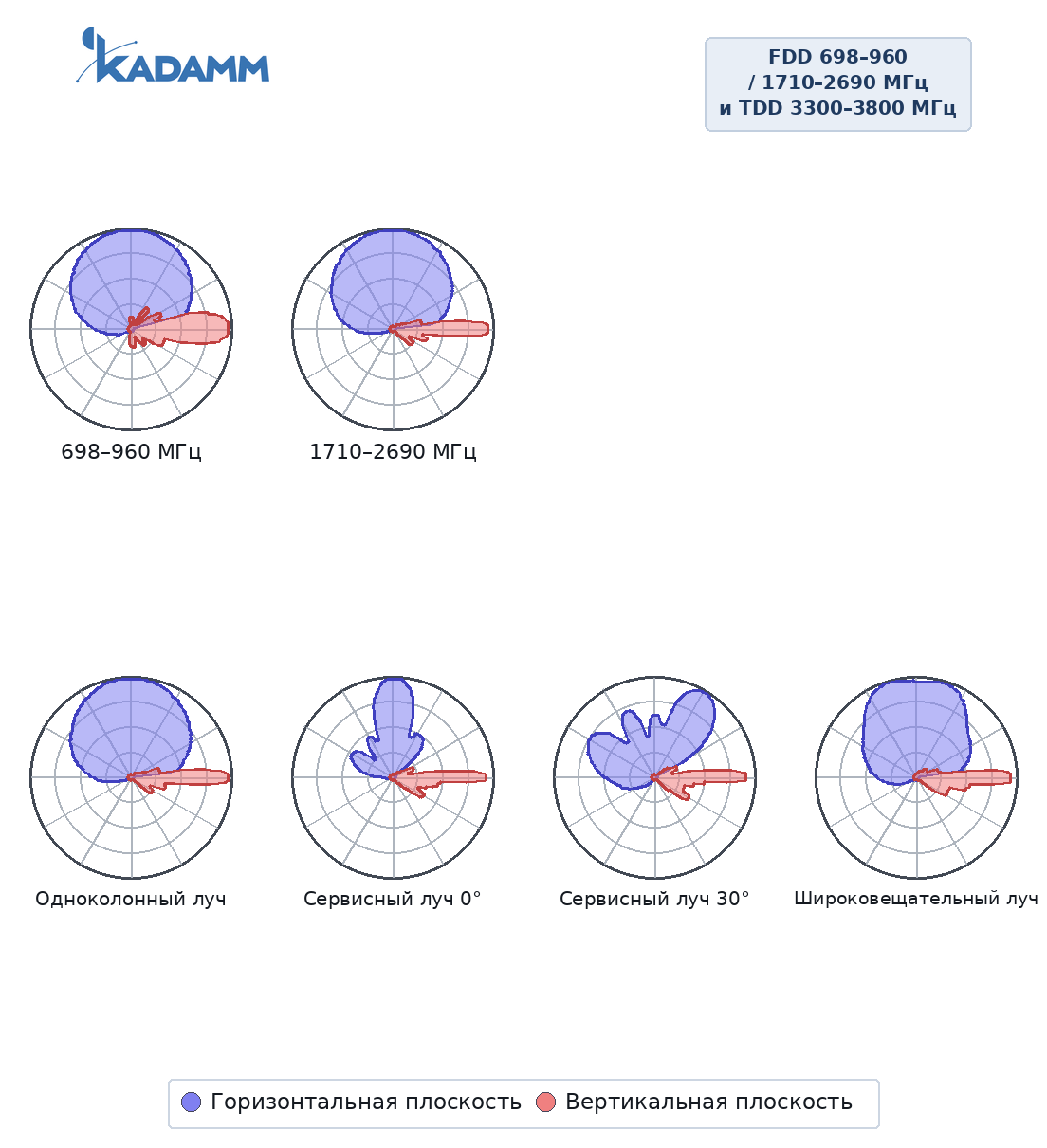

Диаграммы направленности в полярных координатах из технической документации на модель; диапазоны и плоскости — по подписям в документации.
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
TDD: одноколонный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
TDD: column
| Параметр | 3300–3800 МГц |
|---|---|
| Поляризационная развязка (0°), дБ | ≥15 |
TDD: beam
| Параметр | 3300–3800 МГц |
|---|---|
| Коэффициент защитного действия (вперёд/назад), дБ | ≥22 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3800 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Коэффициент усиления, дБи | 17,0 ± 0,8 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,6 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥18 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 |
TDD: сервисный луч
| Параметр | 3300–3800 МГц |
|---|---|
| Усиление луча на 0°, дБи | 20,3 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 24 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 14,5 | 15,2 | 15,5 | 15,6 |
| Усиление во всём диапазоне наклонов, дБи | 14,3 ± 0,6 | 15,0 ± 0,6 | 15,3 ± 0,6 | 15,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 9 ± 5° | 67 ± 5° | 66 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 1° | 10 ± 0,7° | 9,7 ± 0,5° | 9,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >22 | >23 | >25 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >18 | >19 | >17 | >18 |
| Подавление первого бокового лепестка, дБ | >15 | >15 | >16 | >16 |
| Электрический наклон | 2–12° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//other≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,9 | 17,5 | 17,8 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,4 | 17,3 ± 0,6 | 17,7 ± 0,8 | 18,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 6° | 64 ± 5° | 61 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,0 ± 0,6° | 6,5 ± 0,5° | 5,7 ± 0,4° | 5,1 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | >26 | >25 | >25 | >25 |
| Поляризационная развязка (кроссполяризационная), дБ | >20 | >20 | >19 | >18 |
| Подавление первого бокового лепестка, дБ | >16 | |||
| Электрический наклон | 2–12° | |||
| КСВН | <1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | TDD:1 × (MQ4+MQ5)Connectors male ; FDD:8 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2370 × 565 × 250 мм |
| Масса антенны | 34,5 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 50,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Площадки, где на одной позиции нужны и 5G/LTE TDD с beamforming, и классические FDD-диапазоны 700–2700 МГц: одна панель вместо двух, независимые наклоны по массивам (LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Антенна КАДАММ K861176R23, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.

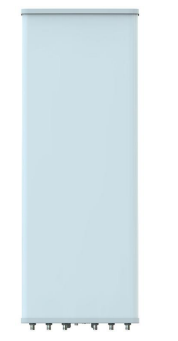

| Параметр | K861176R23 | K861176R21 | K861176R27 | K861176R29 | K861176R33 | K861167R24 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц | 3300–3800 МГц | — | — | 2300–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1427–2690 МГц | 2490–2690 МГц 3300–3800 МГц 2×698–960 МГц 2×1427–2690 МГц |
| Поляризация | 8×±45° | — | — | — | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 65° | — | — | 65°/65° | 65°/65° |
| Коэффициент усиления | 18,3 дБи | 17 дБи | — | — | 17/17 дБи | 17/17 дБи |
| Электрический наклон | 2–12°, RET | — | — | — | — | — |
| Тип | комбинированная антенна LTE TDD (beamforming) + FDD | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Многоколонный массив (обычно 4 колонки × 2 поляризации = 8 портов), в котором радиомодуль 8T8R управляет амплитудой и фазой каждого порта. Так формируются широковещательный луч на весь сектор и сервисные лучи, следящие за абонентами. Это основа LTE TDD и 5G NR в диапазонах 2300–2690 и 3300–3800 МГц.
Через калибровочную сеть радиомодуль измеряет разбаланс амплитуд и фаз между портами и компенсирует его. Коэффициент связи калибровочного порта, допуски по амплитуде и фазе нормируются в характеристиках антенны.
Широковещательный луч (BCH) шириной 65° несёт сигналы синхронизации и управления на весь сектор. Сервисные лучи — узкие (около 25–28°) с высоким усилением, их радиомодуль направляет на конкретных абонентов; усиление указано для луча на 0° и на ±30°.
Интерфейс — стандартные разъёмы 4.3-10 или кластерный разъём MQ4/MQ5, управление наклоном по AISG 2.0. Соответствие калибровочных параметров конкретному радиомодулю уточняйте у менеджера.
В одном полотне размещены массив с формированием луча для LTE TDD / 5G NR и классические секторные FDD-массивы (698–960, 1427–2690 МГц) с кросс-поляризацией ±45°. Каждый массив имеет свой наклон и свои порты.
Артикул для заказа: KADAMM K861176R23. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM K861176R23 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 18,3 дБи, 16 портов, RET от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM K861176R23 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
