Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 400–480 МГц, 1 порт.

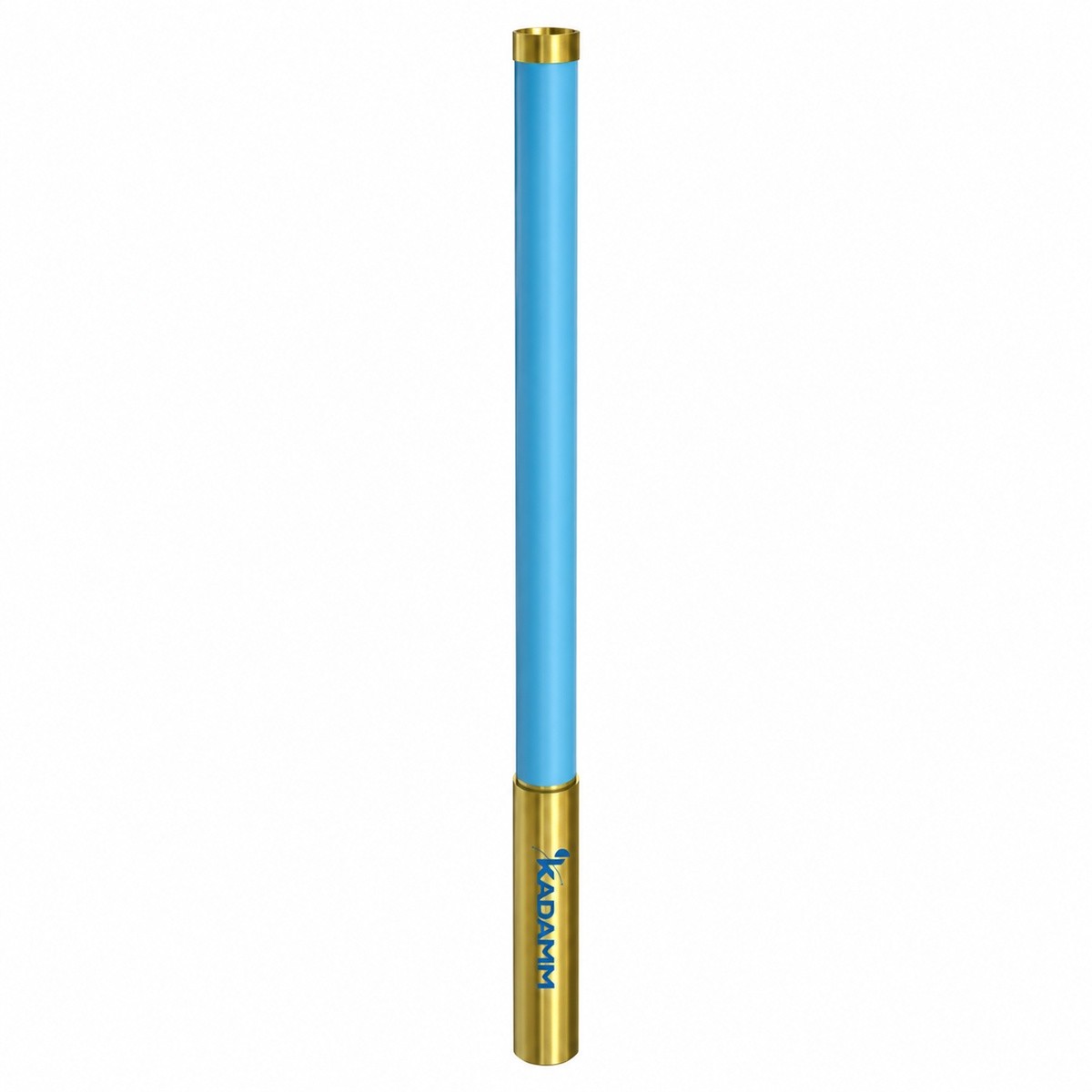

Антенна КАДАММ AC-40003 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 400–480 МГц, 1 портом.
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 68°. Габариты Ø70 × (1050 ± 5) мм, масса 2,1 кг. КСВН не более 1,5.

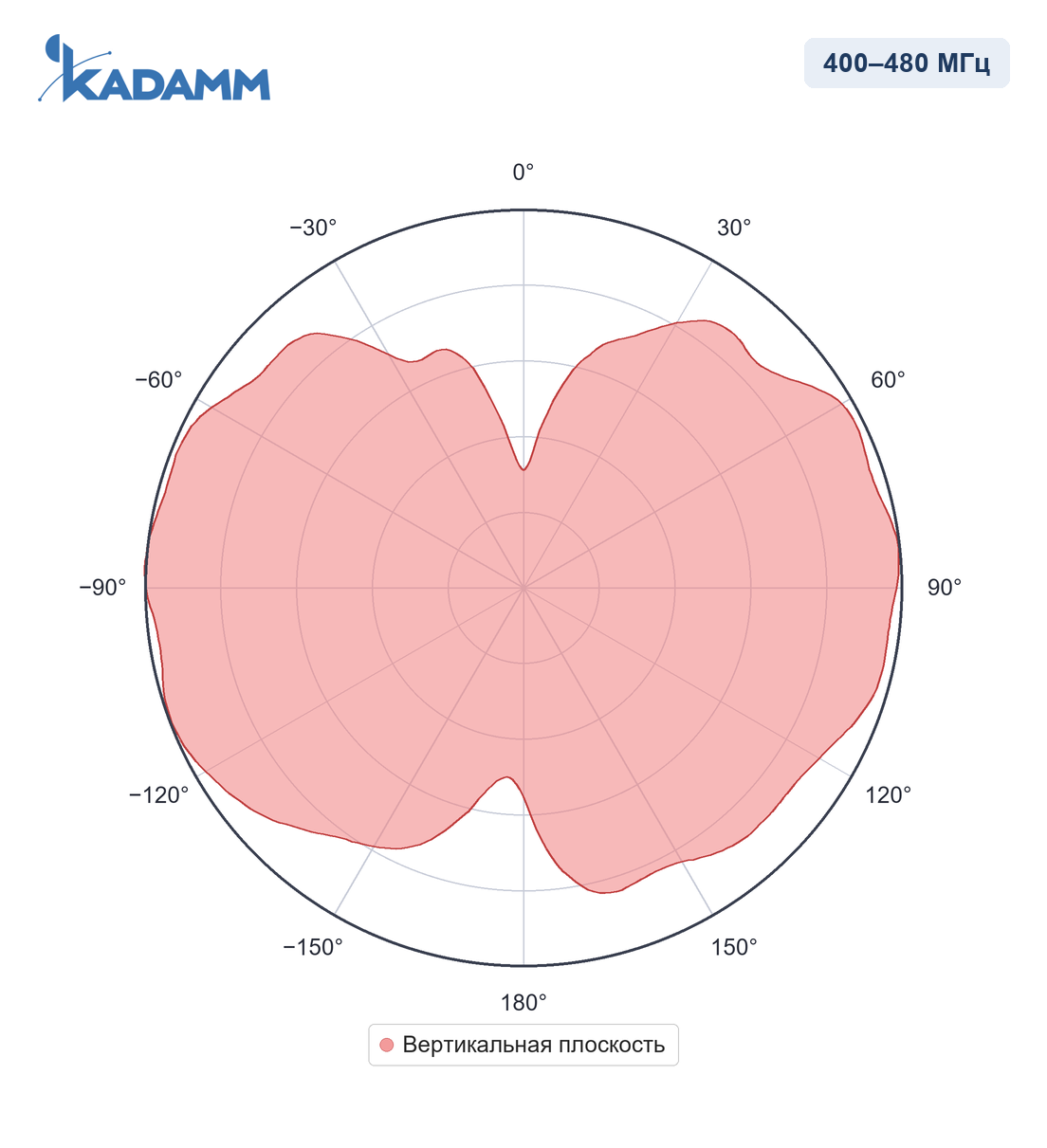

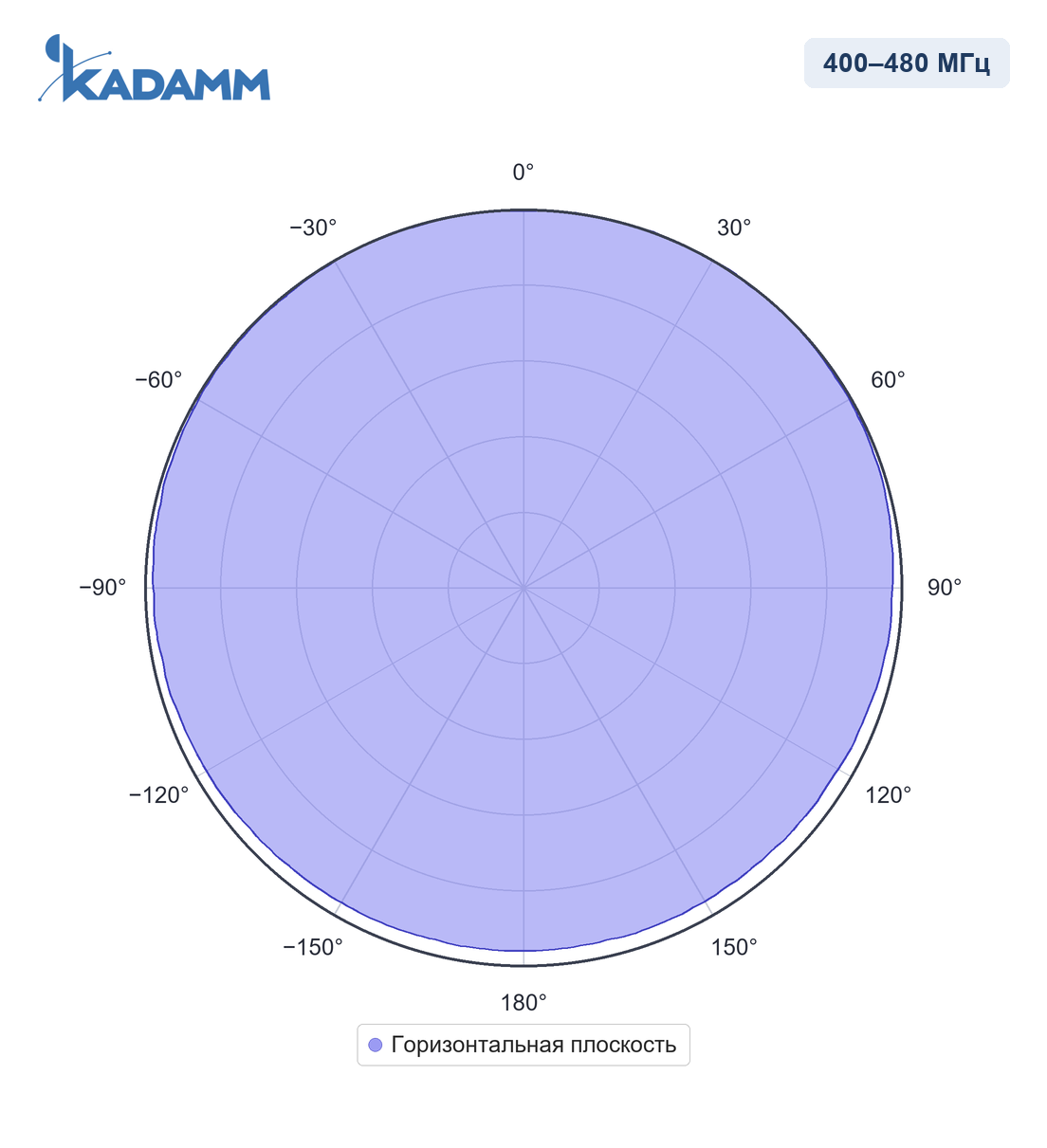

Диаграммы направленности KADAMM AC-40003 в полосах 400–480 МГц, вертикальная плоскость, 400–480 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 15° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN или по заказу (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø70 × (1050 ± 5) мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø50–115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-40003 работает в полосах 400–480 МГц: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Круговая диаграмма с усилением 3 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-40003, монтажный комплект на трубу Ø50–115 мм.

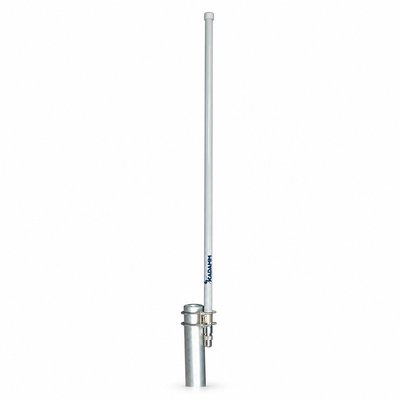

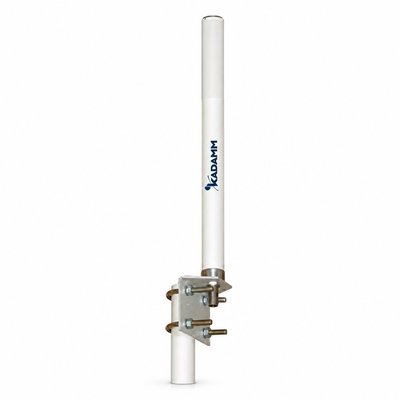

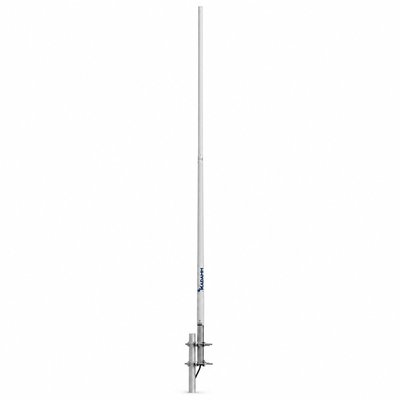

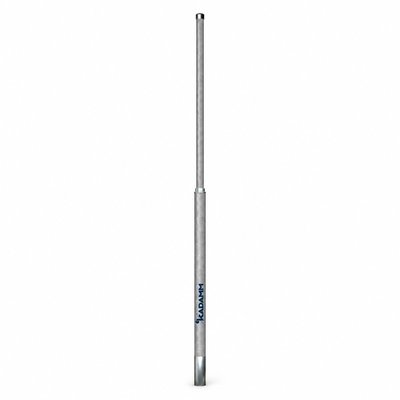

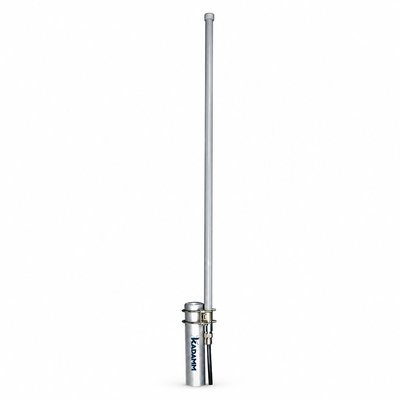

| Параметр | AC-40003 | AC-40010D | AC-40010DA | AC-4002AT2 | AC-4002W2 | AC-4003AT1 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 400–480 МГц | 400–480 МГц | 380–490 МГц | 400–480 МГц | 390–490 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 10,2 дБи | 10,2 дБи | 2,15 дБи | 2,15 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-40003 — 400–480 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-40003 — розетка N или 7/16 DIN или по заказу (IEC 61169-4), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-40003 крепление на трубу Ø50–115 мм, размеры Ø70 × (1050 ± 5) мм, масса 2,1 кг, выдерживает ветер до 60 м/с.
У KADAMM AC-40003: усиление 3 дБи. У KADAMM AC-40010D: усиление 10,2 дБи.
Артикул для заказа — KADAMM AC-40003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-40003 могут уточняться без уведомления.
Поставляем KADAMM AC-40003 — всенаправленная коллинеарная антенна 400–480 МГц (433 МГц), 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
