Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 150–164 МГц, 1 порт.

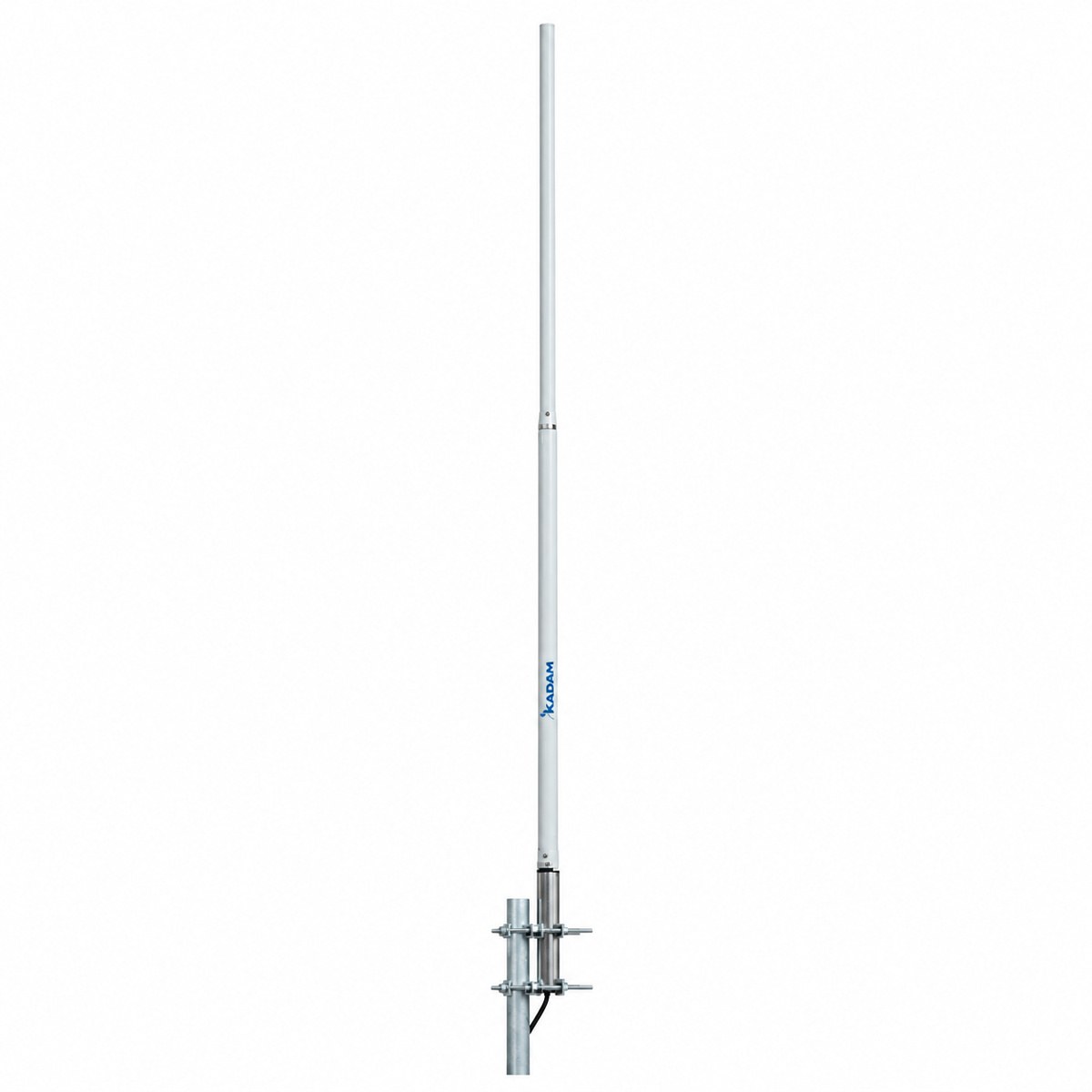

Антенна КАДАММ AC-15005 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 150–164 МГц, 1 портом.
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 40°. Габариты Ø50 × (3200 ± 10) мм, масса 3,1 кг. КСВН не более 1,5.

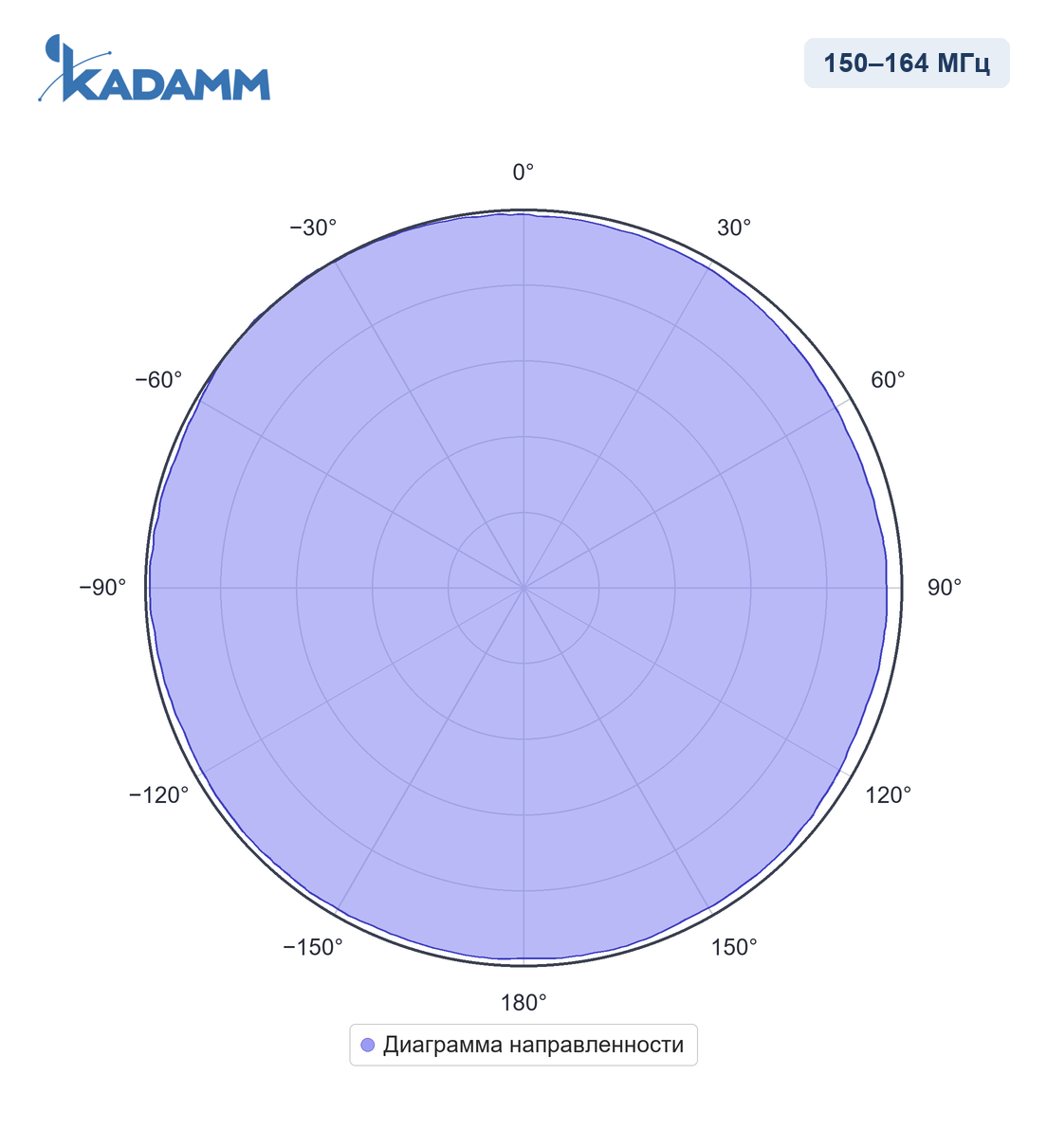

Диаграммы направленности KADAMM AC-15005 в полосах 150–164 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 150–164 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40 ± 5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø50 × (3200 ± 10) мм |
| Масса антенны | 3,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
KADAMM AC-15005 работает в полосах 150–164 МГц: морская УКВ-связь (156–162 МГц). Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.

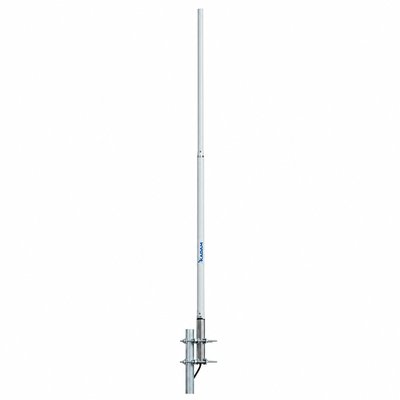

Антенна КАДАММ AC-15005, монтажный комплект.

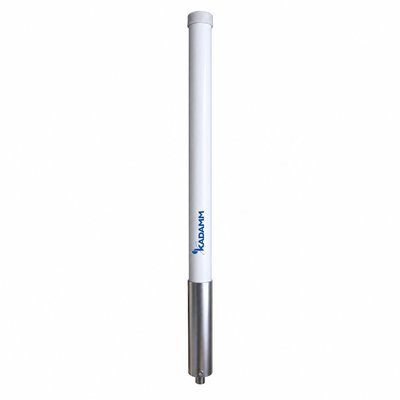

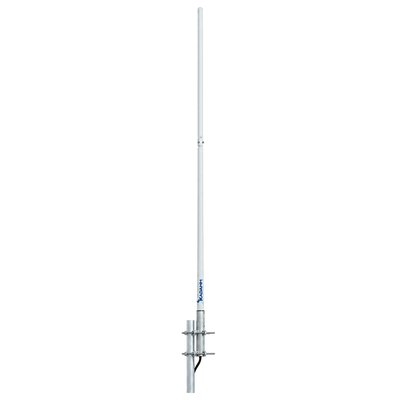

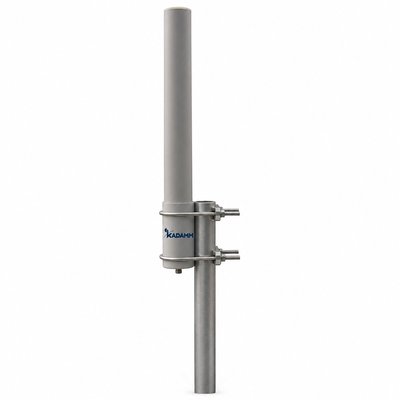

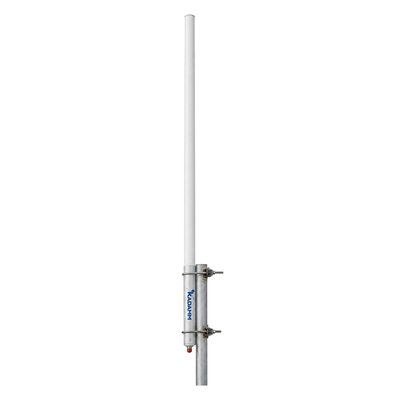

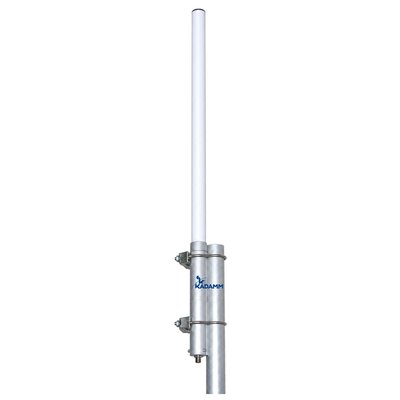

| Параметр | AC-15005 | AC-15009 | AC-15010H | AC-1503C2 | AC-1503G3 | AC-1503C3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 150–164 МГц | 1785–1805 МГц | 134–173 МГц | 110–173 МГц | 134–174 МГц | 140–171 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 9 дБи | 10 дБи | 3 дБи | 3,2 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-15005 — 150–164 МГц: морская УКВ-связь (156–162 МГц).
У KADAMM AC-15005 — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-15005 размеры Ø50 × (3200 ± 10) мм, масса 3,1 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-15005: диапазоны 150–164 МГц, усиление 5 дБи. У KADAMM AC-15009: диапазоны 1785–1805 МГц, усиление 9 дБи.
Артикул для заказа — KADAMM AC-15005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-15005 могут уточняться без уведомления.
Поставляем KADAMM AC-15005 — всенаправленная коллинеарная антенна 150–164 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
