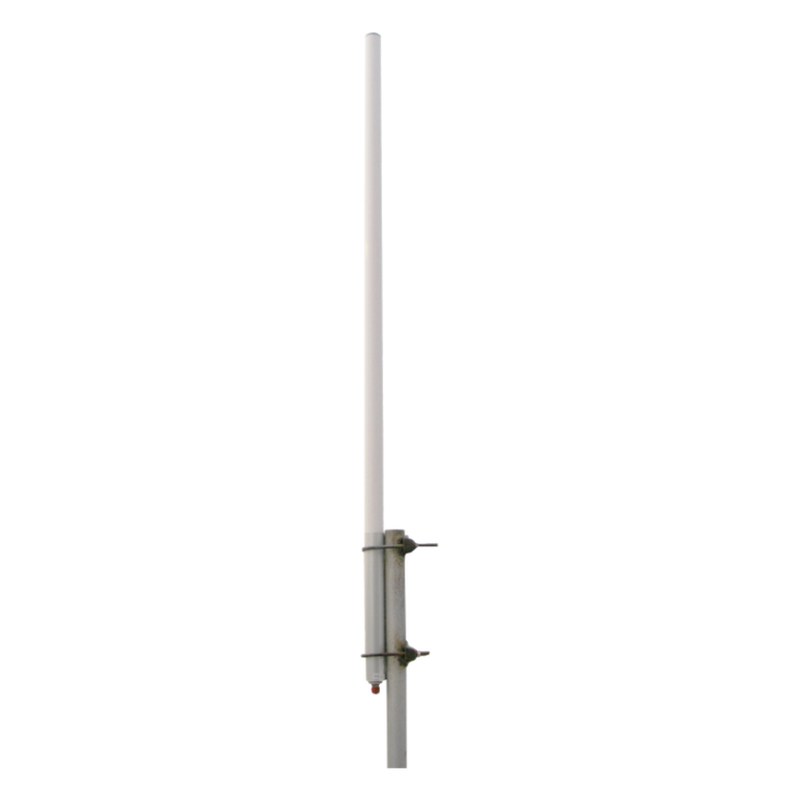

KADAMM AC-1503C2 — коллинеарная ненаправленная антенна 110–173 МГц, 3 дБи, 1 порт

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 60°) — под мачтой и на больших углах места сигнал слабее. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, когда каналы передачи и приёма находятся внутри 110–173 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,0), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По частотам в полосу антенны попадают: авиационная связь VHF (118–137 МГц); морская УКВ-связь (156–162 МГц).

Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Для монтажа: труба Ø40–50 мм, масса антенны 2 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
