Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 406–430 МГц, 1 порт.

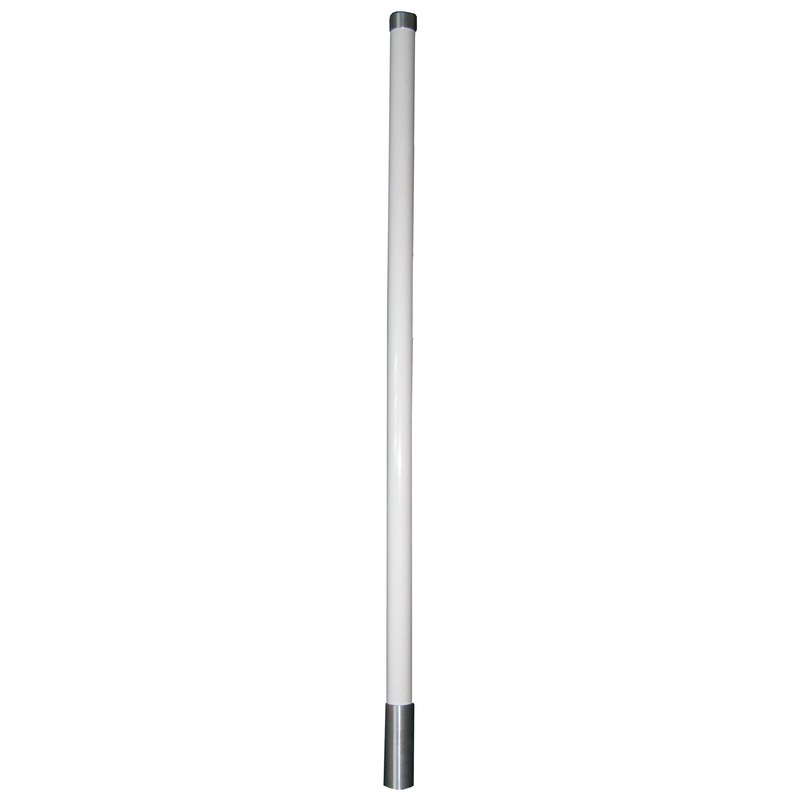

KADAMM AC-406430-9-500 — всенаправленная антенна для стационарной установки, полоса 406–430 МГц. Основные данные: усиление 9 ± 1 дБи; вертикальный луч 13°; поляризация вертикальная; мощность до 500 Вт.
Главное в KADAMM AC-406430-9-500 — усиление 9 дБи и разъём N. Ближайшая модель в линейке — KADAMM AC-4009D-9-500: у неё полоса 400–470 МГц, у KADAMM AC-406430-9-500 — 406–430 МГц. Полоса KADAMM AC-406430-9-500 целиком лежит внутри полосы KADAMM AC-4009D-9-500.
Диаграмма в горизонтальной плоскости круговая, а усиление набирается по вертикали: излучатели расположены один над другим в общем радоме, запитаны синфазно, и их поля суммируются у горизонта, ослабляясь вверх и вниз. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 6,8 дБ, то есть мощность у горизонта примерно в 4,8 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (13°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 263 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.
Со стороны фидера: КСВН не более 1,65 — обратно к передатчику уходит не больше 6 % мощности; сопротивление 50 Ом; мощность на вход до 500 Вт; разъём 1×N. Излучатель заземлён по постоянному току, и статический заряд стекает на опору, а не во вход радиостанции.
Исполнение: размеры Ø70 × 3205 ± 20 мм, масса 5,5 кг, крепление Ø80–95 мм, ветер до 60 м/с, радом — стеклопластик. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

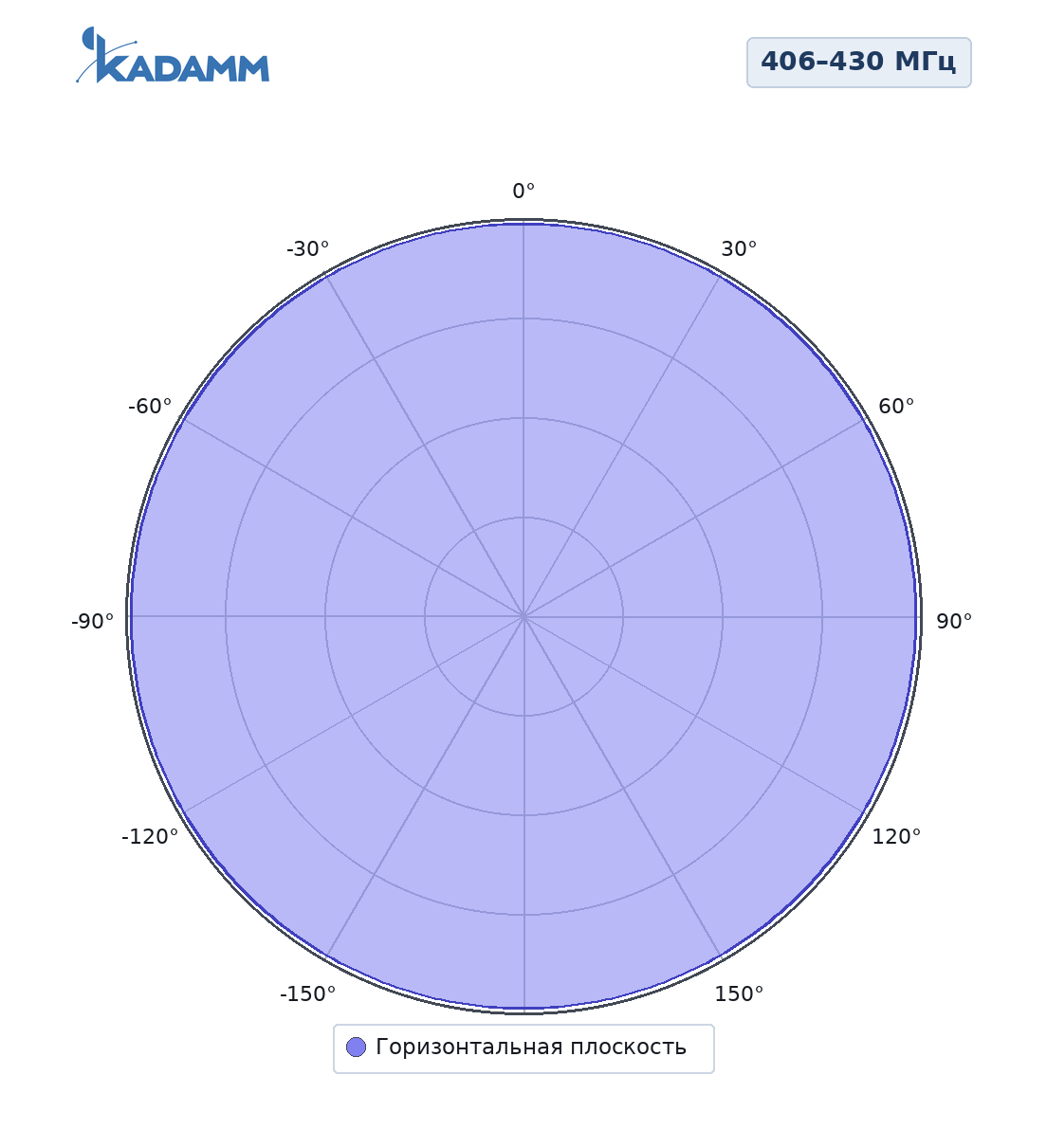

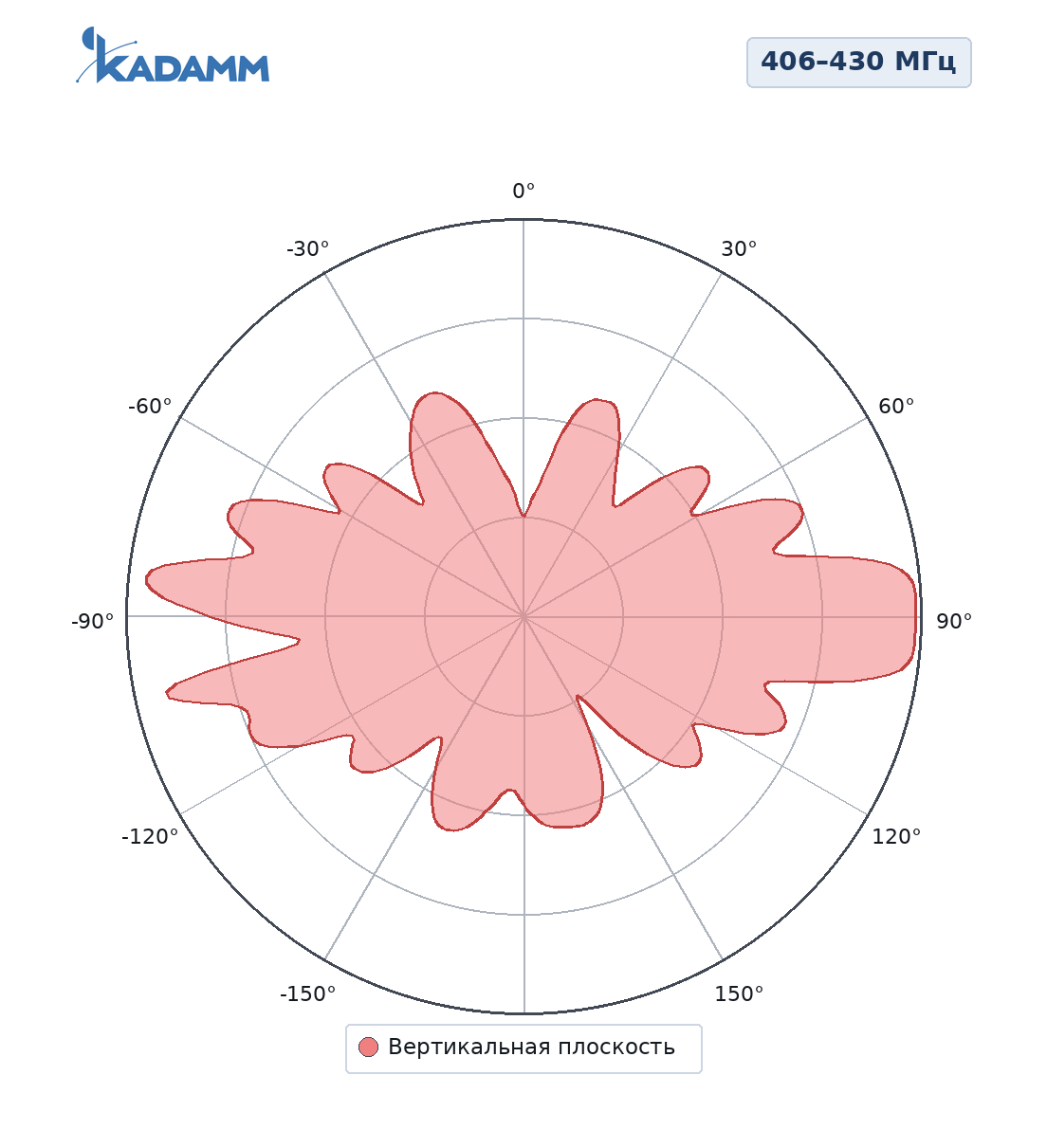

Диаграммы направленности KADAMM AC-406430-9-500 в полосах 406–430 МГц, вертикальная плоскость, 406–430 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–430 МГц |
| Коэффициент усиления, дБи | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,65 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø70 × 3205 ± 20 мм |
| Масса антенны | 5,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø80–95 мм |
Где применяют KADAMM AC-406430-9-500: TETRA 410–430 МГц.
Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на шлюзах LoRa и ISM, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.
Полоса. Все частоты сети — внутри 406–430 МГц.
Усиление. 9 ± 1 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса. Главный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление Ø80–95 мм; масса 5,5 кг.
Антенна КАДАММ AC-406430-9-500, монтажный комплект на трубу Ø80–95 мм.
| Параметр | AC-406430-9-500 | AC-406430-8-500 | AC-450470-8-500 | AC-4009D-9-500 | AC-4009N-9-500 | AC-4507-250 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 406–430 МГц | 406–430 МГц | 450–470 МГц | 400–470 МГц | 400–470 МГц | 438–470 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 9 дБи | 8 дБи | 8 дБи | 9 дБи | 9 дБи | 7,2 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 13°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.
На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.
Подойдёт, когда каналы передачи и приёма находятся внутри 406–430 МГц. КСВН не более 1,65 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
По частотам в полосу антенны попадают: TETRA 410–430 МГц. Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.
Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Данные для монтажа: крепление — Ø80–95 мм; масса — 5,5 кг; предельный ветер — 60 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
Артикул для заказа — KADAMM AC-406430-9-500, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-406430-9-500 могут уточняться без уведомления.
Поставляем KADAMM AC-406430-9-500 — коллинеарная ненаправленная антенна 406–430 МГц, 9 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
