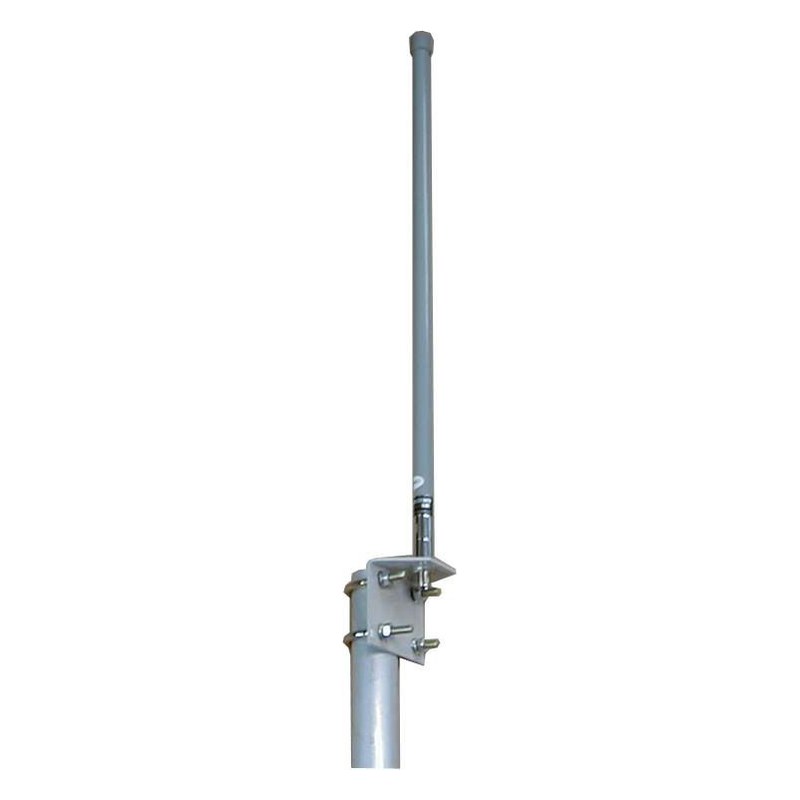

KADAMM AC-4505B-100 — коллинеарная ненаправленная антенна 452–468 МГц, 5 дБи, 1 порт

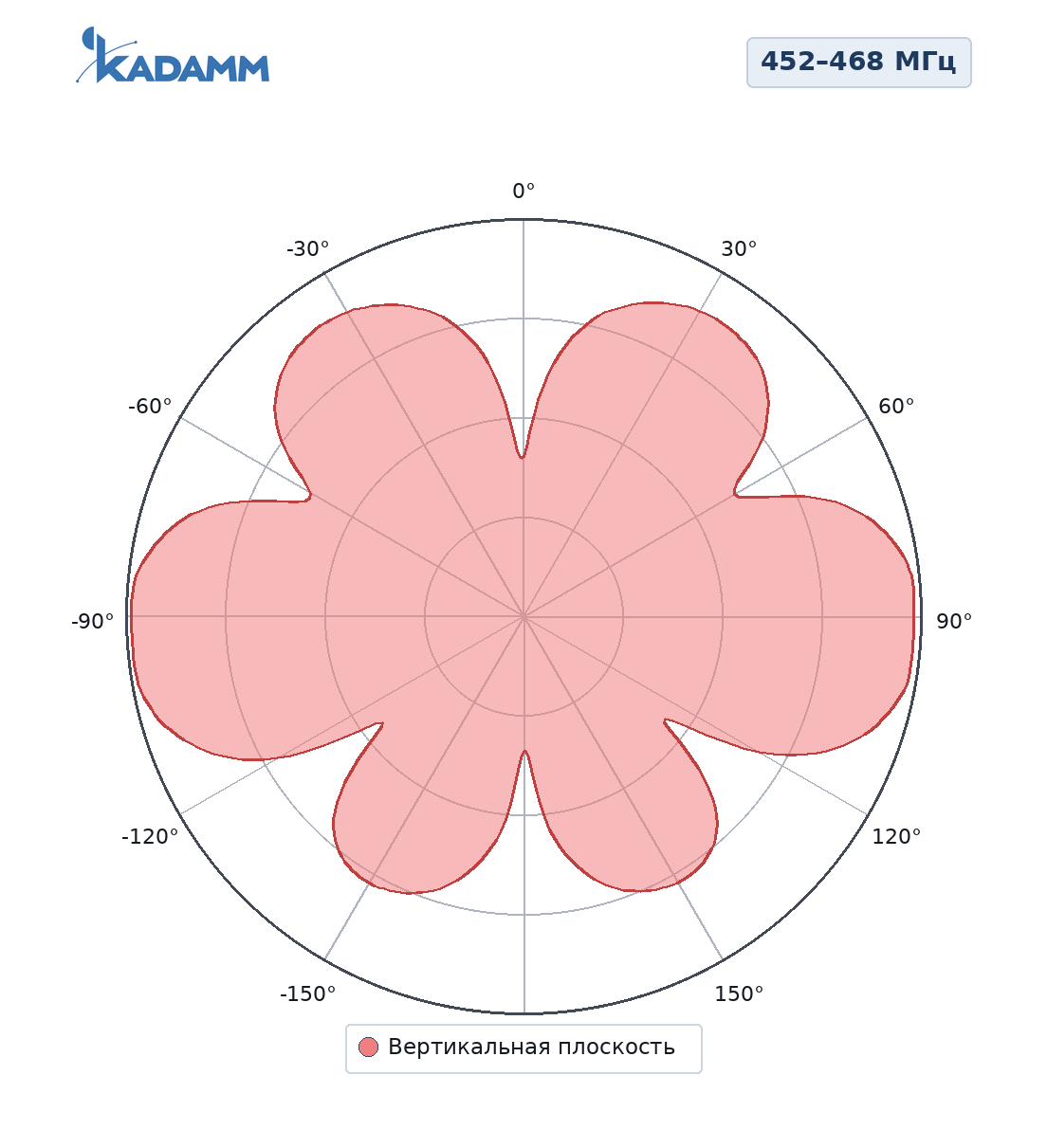

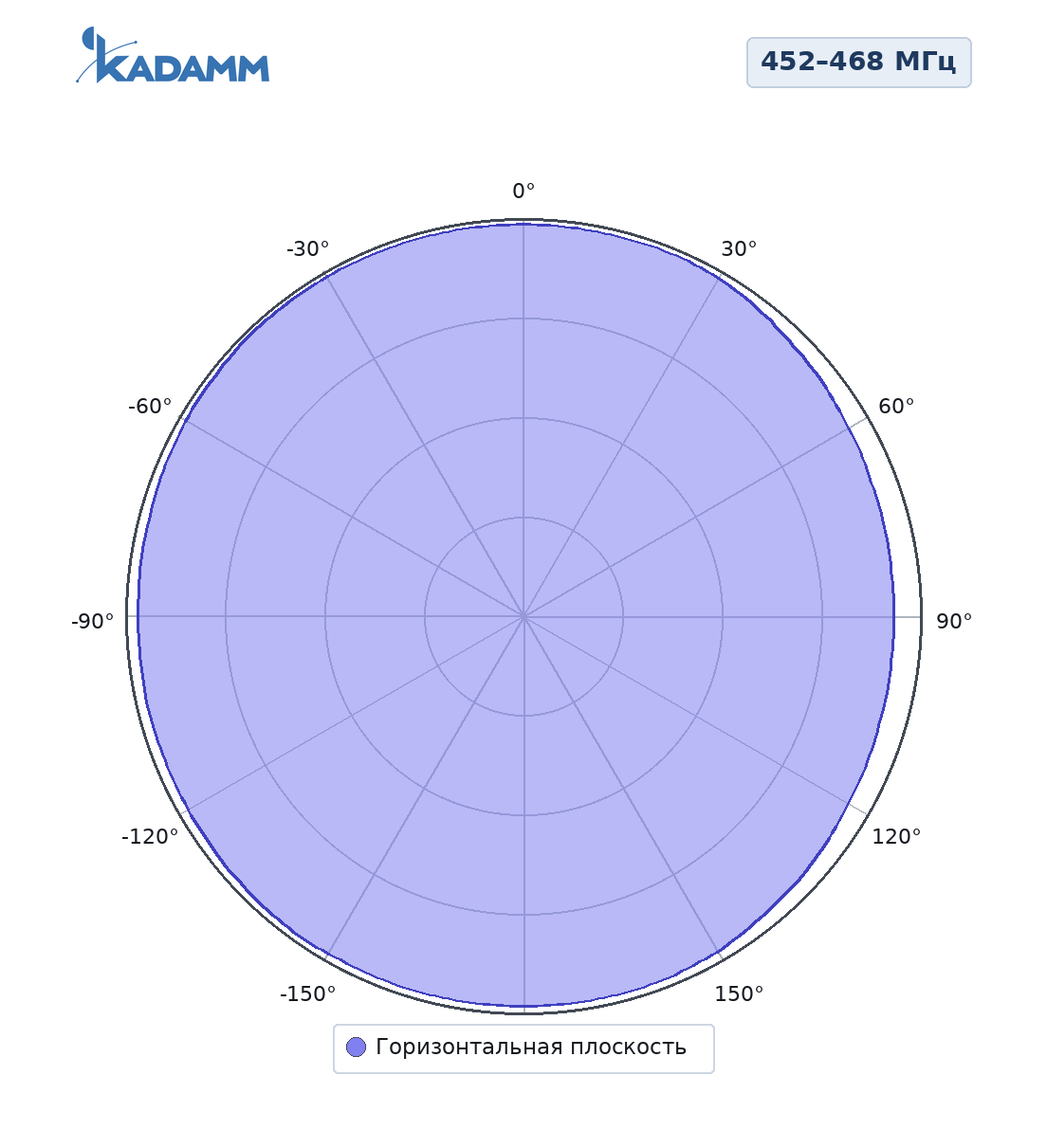

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 35°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Предел дальности задаёт радиогоризонт: в километрах он около 4,12, умноженного на сумму квадратных корней из высот антенн, выраженных в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, когда каналы передачи и приёма находятся внутри 452–468 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,7), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: сети LTE-450 (диапазоны 3GPP B31/n31). По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Данные для монтажа: крепление — Ф35-ф50 мм; масса — 0,9 кг; предельный ветер — 55 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
