Ненаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 146–160 МГц, 1 порт.
Антенна КАДАММ ANT150G55 — ненаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 146–160 МГц, 1 портом. По конструкции это штыревая антенна: коллинеарная решётка излучателей в вертикальном стеклопластиковом радоме. Антенна применяется в сетях профессиональной радиосвязи TETRA, UHF и VHF, а также LTE-450.
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты 3580 мм, масса 5,3 кг. КСВН не более 1,5.

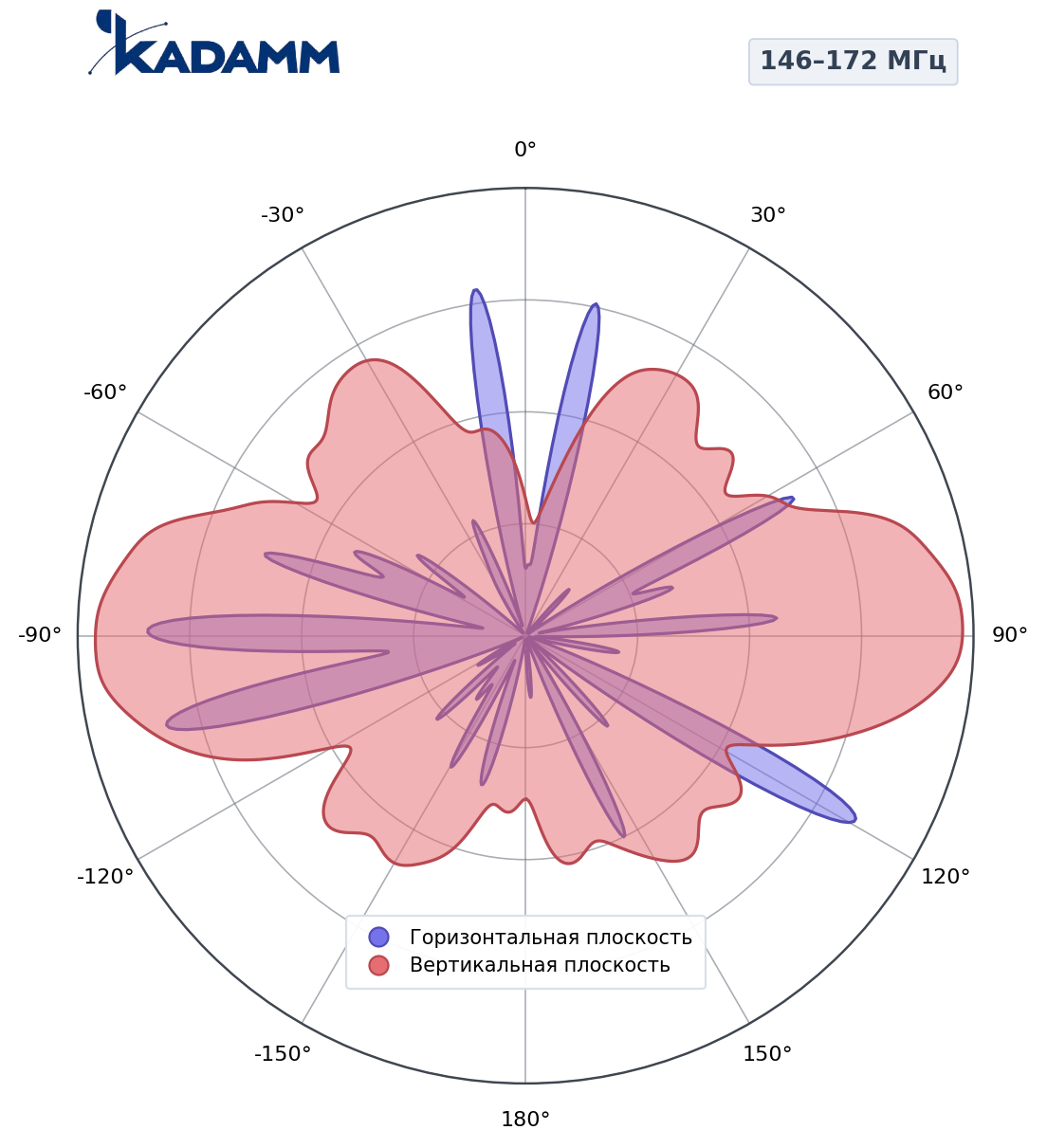

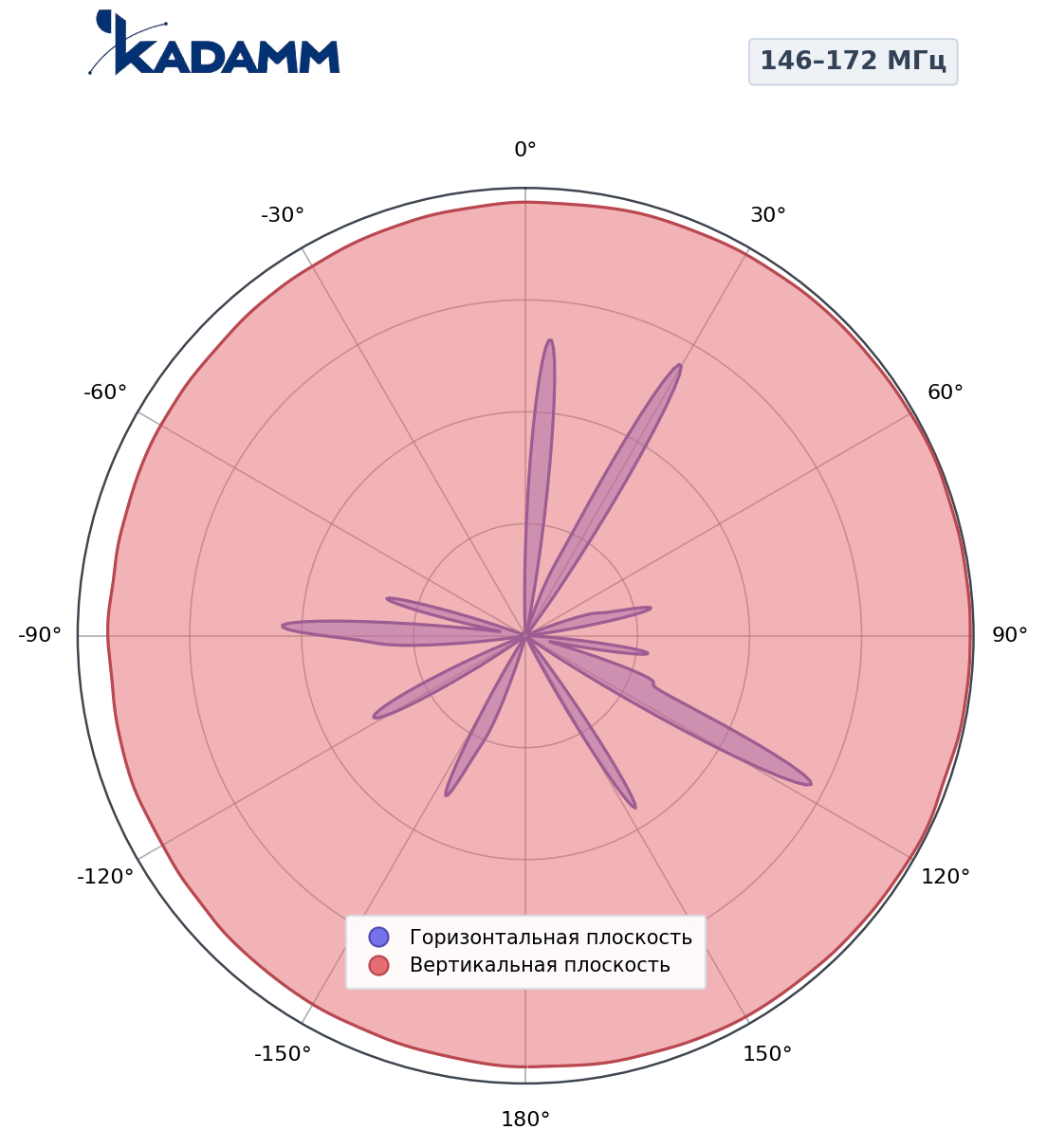

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
| Параметр | Значение |
|---|---|
| Диапазон частот | 146–160 МГц |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | < 1,5 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3580 мм |
| Масса антенны | 5,3 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø80–95 мм |
Базовые станции и ретрансляторы TETRA, DMR, LTE-450 и профессиональной радиосвязи VHF/UHF: круговое покрытие вокруг мачты, диспетчерские и объектовые сети, транспорт и энергетика.
Антенна КАДАММ ANT150G55, монтажный комплект на трубу Ø80–95 мм.
| Параметр | ANT150G55 | ANT150G6 | AO-144174V5RF | AC-150-8-100 | AC-406430-8-500 | AC-450470-8-500 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 146–160 МГц | 134–173 МГц | — | 134–173 МГц | 406–430 МГц | 450–470 МГц |
| Поляризация | вертикальная | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 360° | — | — | — | — | — |
| Коэффициент усиления | 5 дБи | 6,5 дБи | — | 8,5 дБи | 8 дБи | 8 дБи |
| Тип | коллинеарная ненаправленная (всенаправленная) антенна | ненаправленная | — | ненаправленная | ненаправленная | ненаправленная |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Директорная антенна оптимизирована под узкую полосу: она даёт максимальное усиление на заданном диапазоне, но за его пределами характеристики быстро ухудшаются. Логопериодическая перекрывает полосу в несколько октав с почти постоянной диаграммой, ценой меньшего усиления. Первую берут под один диапазон оператора, вторую — когда репитер или измерительная система работают сразу в нескольких.
Когда требуется максимальное усиление на линии «точка–точка»: рефлектор фокусирует энергию в узкий луч шириной 10–20°. Сетчатое исполнение снижает ветровую нагрузку по сравнению со сплошным зеркалом, что важно на высоких мачтах.
Поляризация приёмной и передающей антенн должна совпадать: при вертикальной поляризации элементы направляют вертикально. Рассогласование на 90° даёт потери до 20 дБ и более, то есть связь фактически пропадает.
Отношение уровня излучения в главном направлении к излучению назад (front-to-back ratio). Чем он выше, тем меньше антенна принимает помехи с тыла и тем лучше развязка между донорской и сервисной антеннами репитера.
Антенны с заземлением по постоянному току (DC Ground) отводят статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.
Антенна крепится вертикально на трубу штатным кронштейном, верх антенны должен быть выше металлоконструкций мачты не менее чем на длину антенны, иначе диаграмма в горизонтальной плоскости искажается. Фидер заводят снизу, соединение герметизируют.
Артикул для заказа: KADAMM ANT150G55. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
