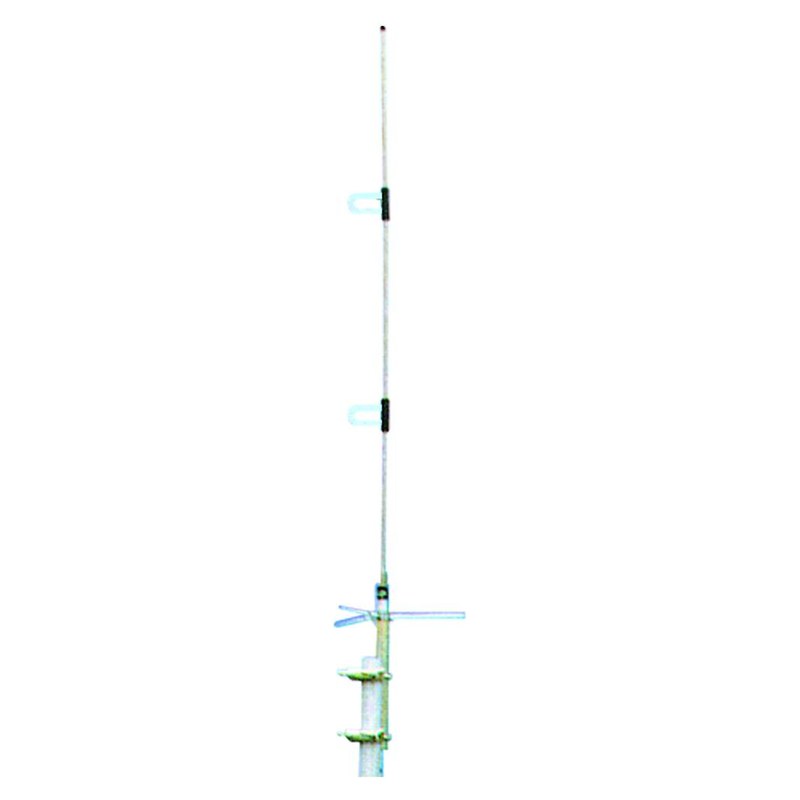

KADAMM AC-4008B — коллинеарная ненаправленная антенна 400–490 МГц, 7,8 дБи, 1 порт

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 17°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 400–490 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31).

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: крепление — Ø30–50 мм; масса — 1,2 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
