Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 240–310 МГц, 1 порт.

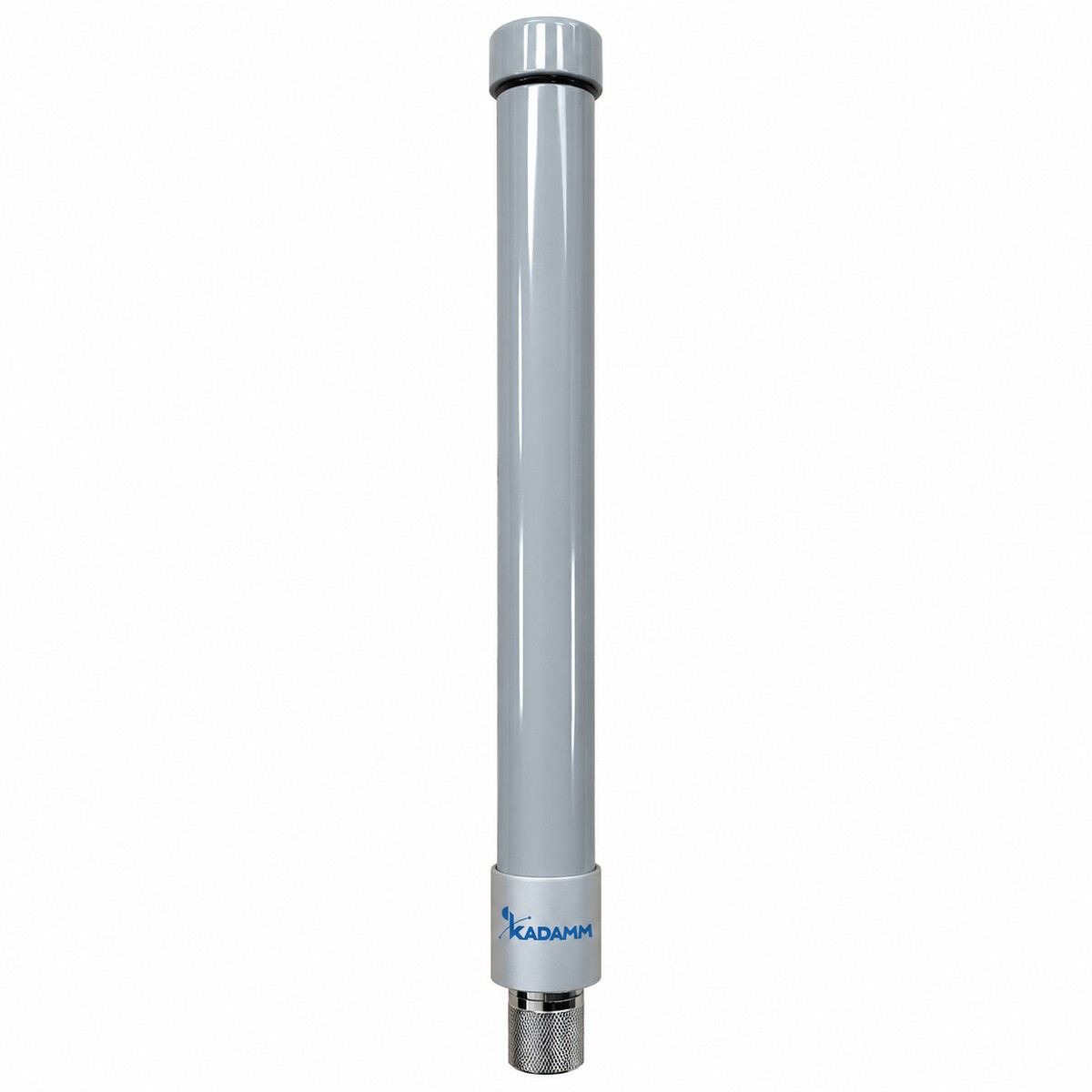

Антенна КАДАММ AC-23003 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 240–310 МГц, 1 портом. Антенна применяется в сетях профессиональной радиосвязи VHF (DMR и аналоговые системы) и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 65°. Габариты Ø26 × (600 ± 5) мм, масса 0,3–0,75 кг. КСВН не более 2 (240–300 МГц), 1,5 (300–310 МГц).

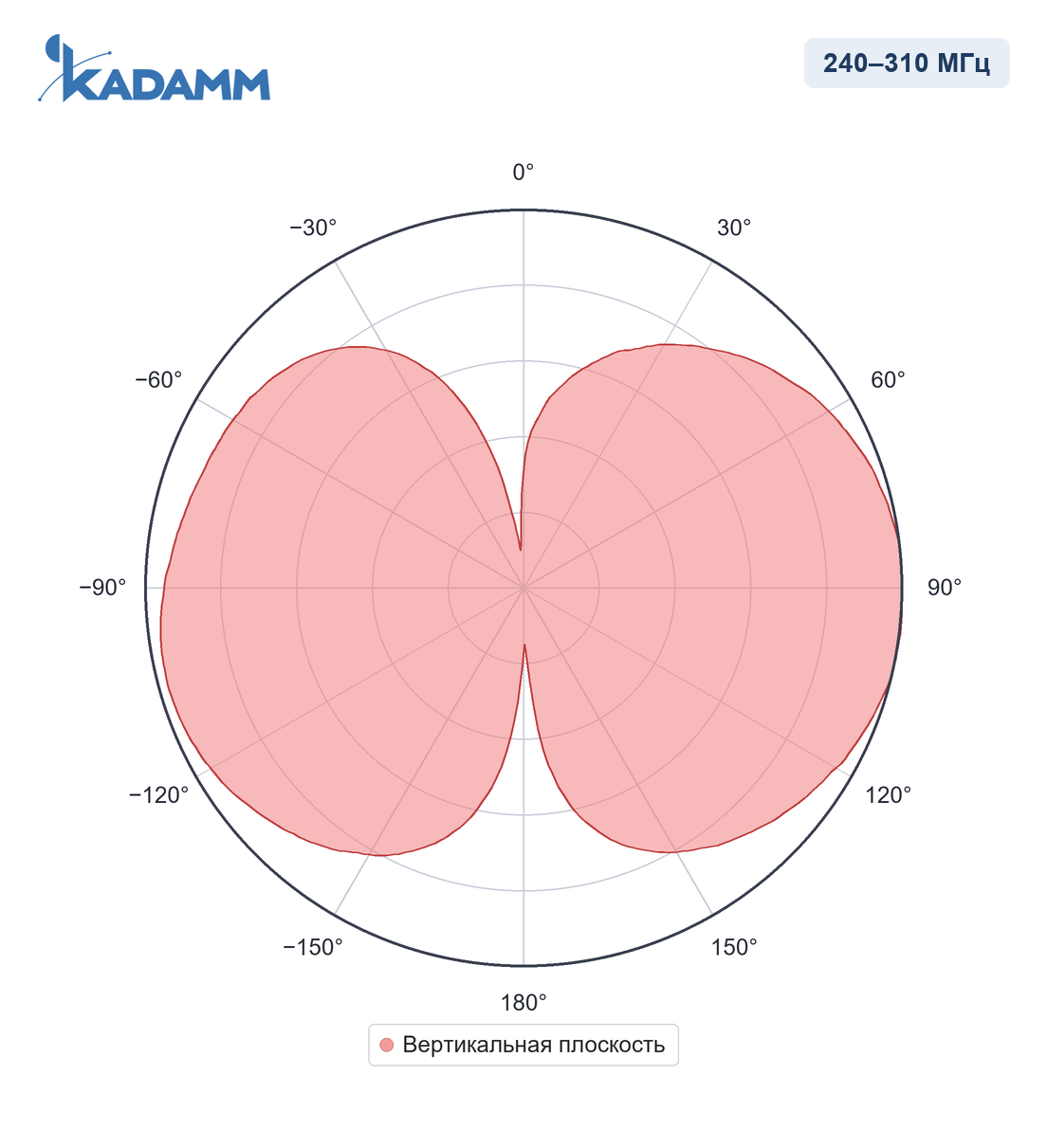

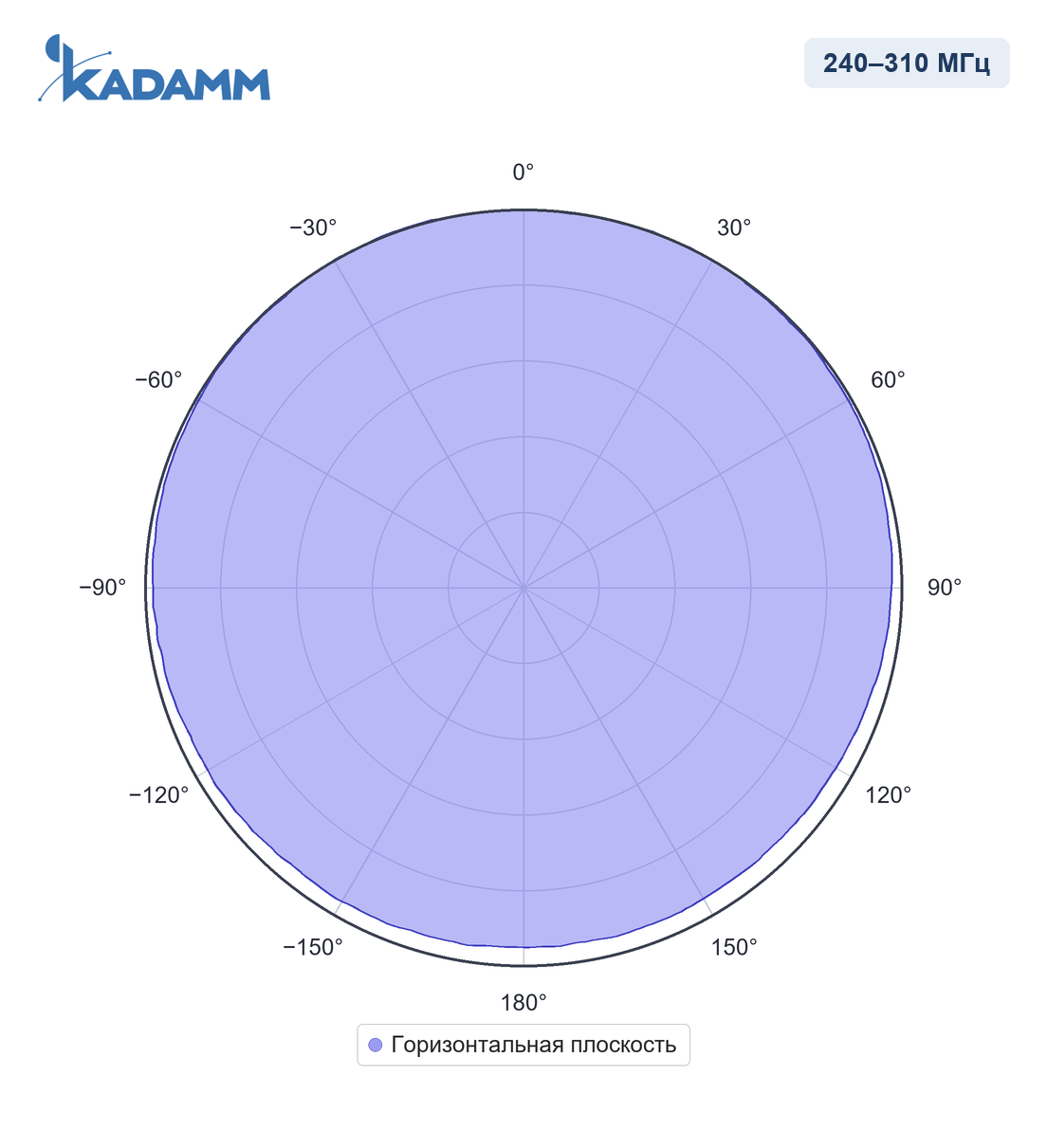

Диаграммы направленности KADAMM AC-23003 в полосах 240–310 МГц, вертикальная плоскость, 240–310 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤2 (240–300 МГц), ≤1,5 (300–310 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,3–0,75 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AC-23003 | 240–310 | 3±1 | 65±25° | вилка N | Ø26×(600±5) | 0,3 |
| KADAMM AC-23003-2 | 220–290 | 3 | 58° | розетка N или по заказу | Ø20×1200 | 0,75 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Базовые станции и ретрансляторы профессиональной радиосвязи VHF (DMR и аналоговые системы), профессиональной радиосвязи UHF (DMR и аналоговые системы): круговое покрытие вокруг мачты, диспетчерские и объектовые сети, транспорт и энергетика.
Антенна КАДАММ AC-23003, монтажный комплект.
| Параметр | AC-23003 | AC-23065 | AC-23085 | AC-1506W6 | ANT150G55 | AC-1505G5A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 240–310 МГц | 220–290 МГц | 220–290 МГц | 137–149 МГц | 146–160 МГц | 118–172 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 6,5 дБи | 8,5 дБи | 6 дБи | 5 дБи | 5 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-23003 — 240–310 МГц.
У KADAMM AC-23003 — по исполнению (см. таблицу «Исполнения»), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-23003 размеры по исполнению (см. таблицу «Исполнения»), масса 0,3–0,75 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-23003: диапазоны 240–310 МГц, усиление 3 дБи. У KADAMM AC-23065: диапазоны 220–290 МГц, усиление 6,5 дБи.
Артикул для заказа — KADAMM AC-23003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-23003 могут уточняться без уведомления.
Поставляем KADAMM AC-23003 — всенаправленная коллинеарная антенна 240–310 МГц, 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
