Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 220–290 МГц, 1 порт.

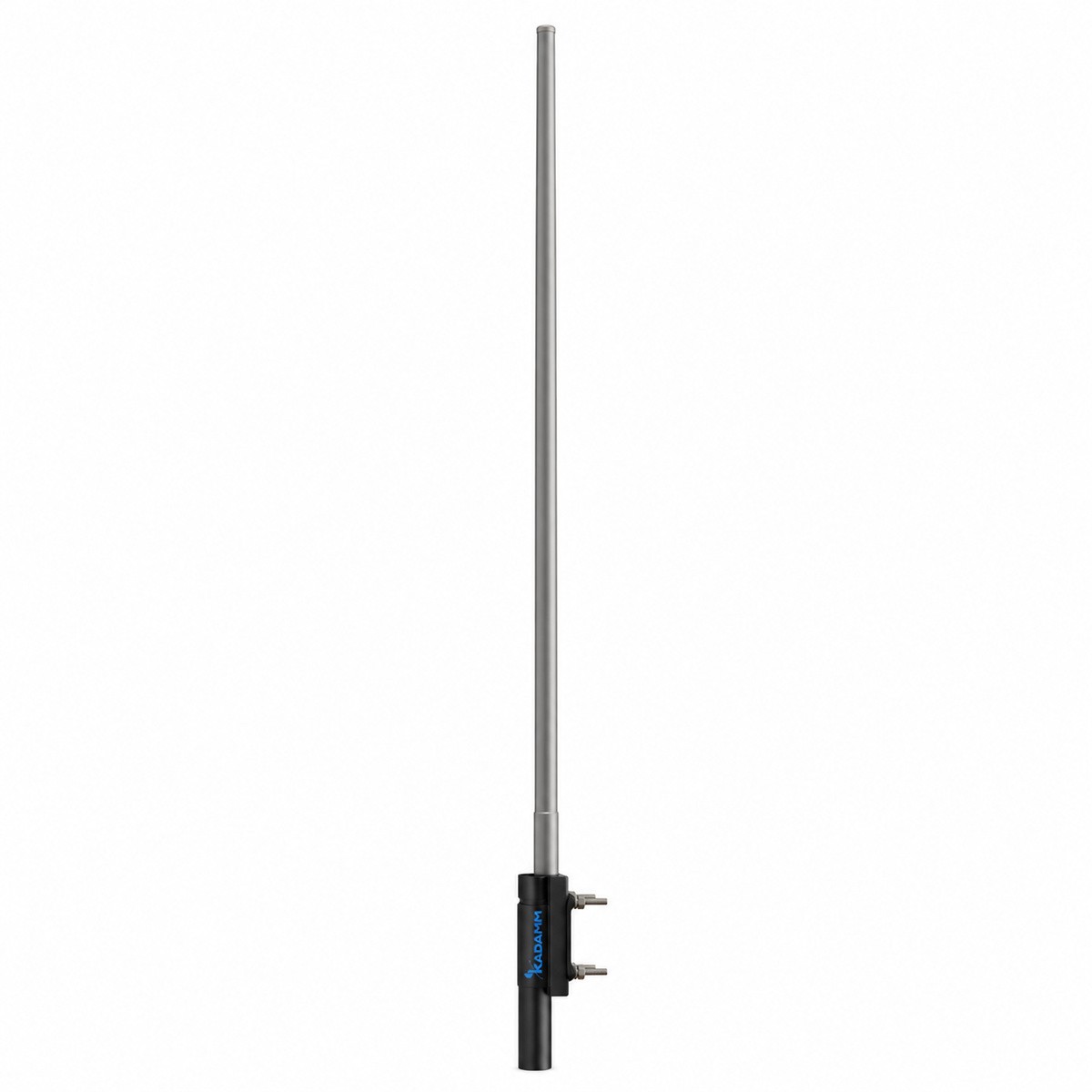

Антенна КАДАММ AC-23065 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 220–290 МГц, 1 портом.
Коэффициент усиления 6,5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 25°. Габариты 2500 мм, масса 2,5 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 220–290 МГц |
| Коэффициент усиления, дБи | 6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка UHF или по заказу |
| Высота | 2500 мм |
| Масса антенны | 2,5 кг |
| Крепление на трубу | Ø40–50 мм |
Круговая диаграмма с усилением 6,5 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-23065, монтажный комплект на трубу Ø40–50 мм.

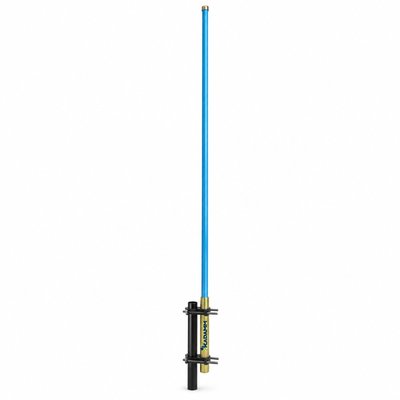

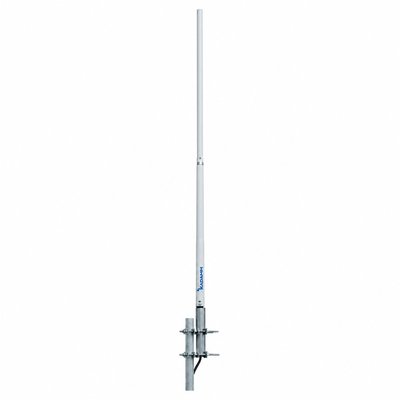

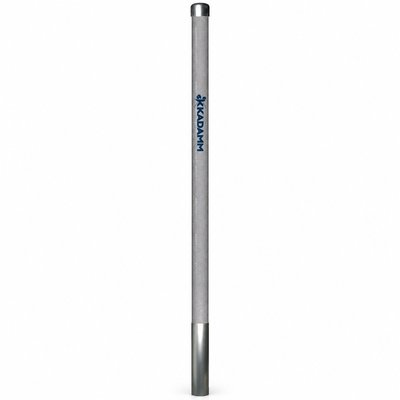

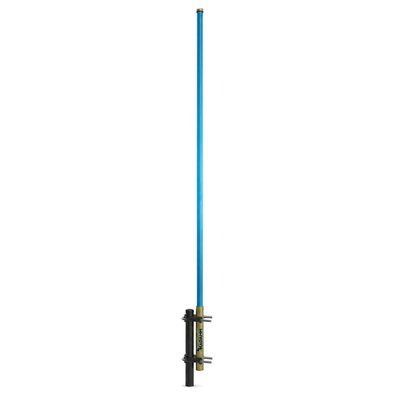

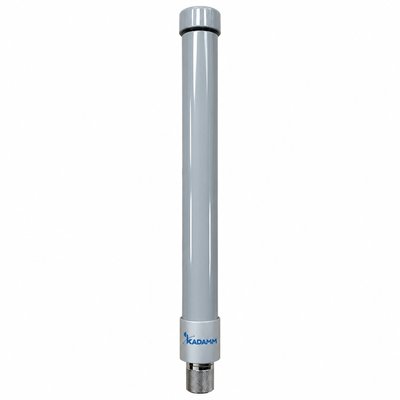

| Параметр | AC-23065 | AC-23085 | AC-23003 | AC-1506W6 | ANT150G55 | AC-1505G5A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 220–290 МГц | 220–290 МГц | 240–310 МГц | 137–149 МГц | 146–160 МГц | 118–172 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 6,5 дБи | 8,5 дБи | 3 дБи | 6 дБи | 5 дБи | 5 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-23065 — 220–290 МГц.
У KADAMM AC-23065 — вилка UHF или по заказу; поляризация — вертикальная.
У KADAMM AC-23065 крепление на трубу Ø40–50 мм, масса 2,5 кг.
У KADAMM AC-23065: усиление 6,5 дБи. У KADAMM AC-23085: усиление 8,5 дБи.
Артикул для заказа — KADAMM AC-23065, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-23065 могут уточняться без уведомления.
Поставляем KADAMM AC-23065 — всенаправленная коллинеарная антенна 220–290 МГц, 6,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
