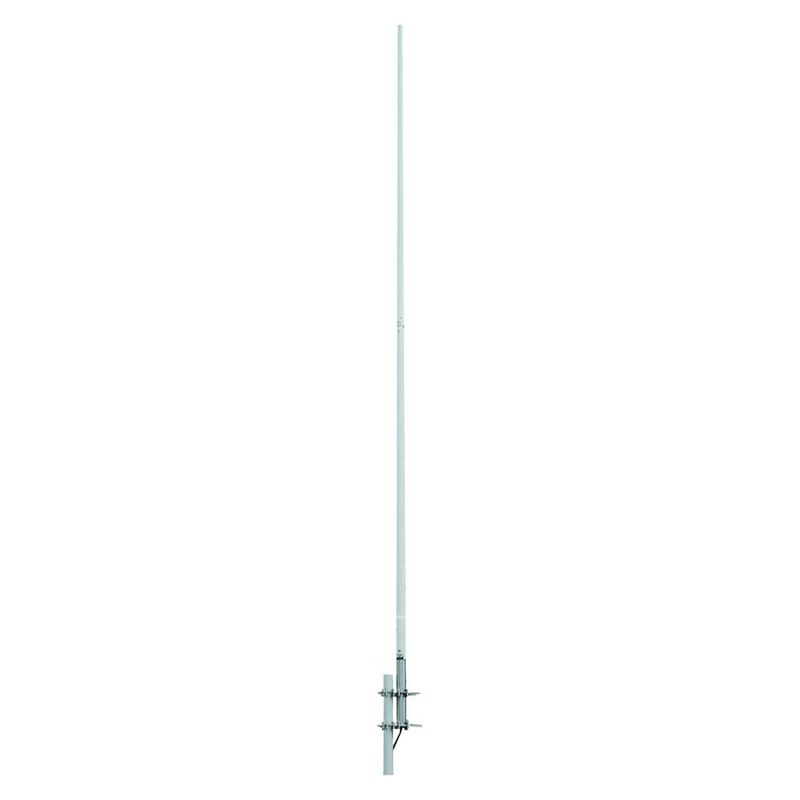

KADAMM AC-1509MB — коллинеарная ненаправленная антенна 134–173 МГц, 8,7 дБи, 1 порт

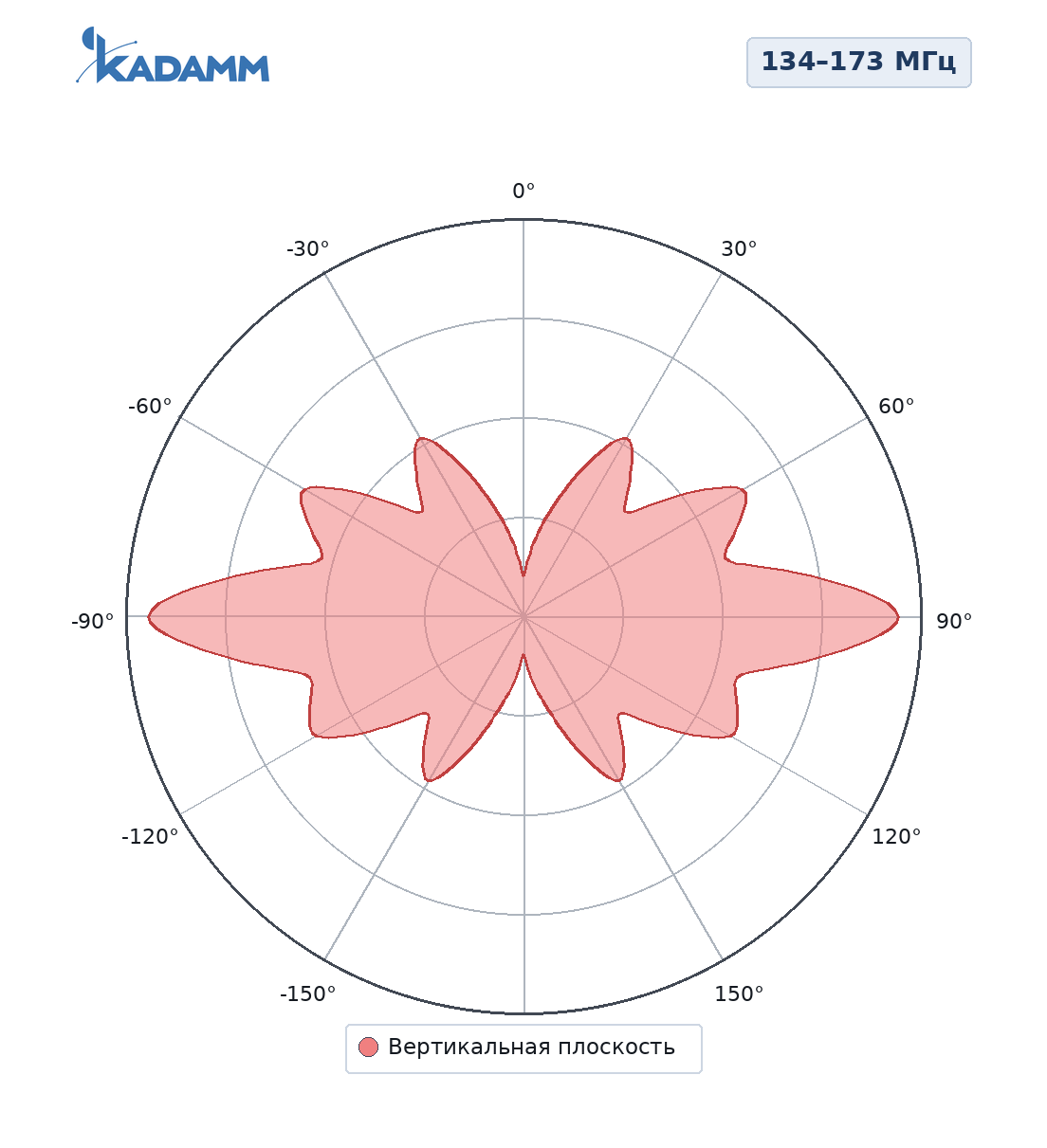

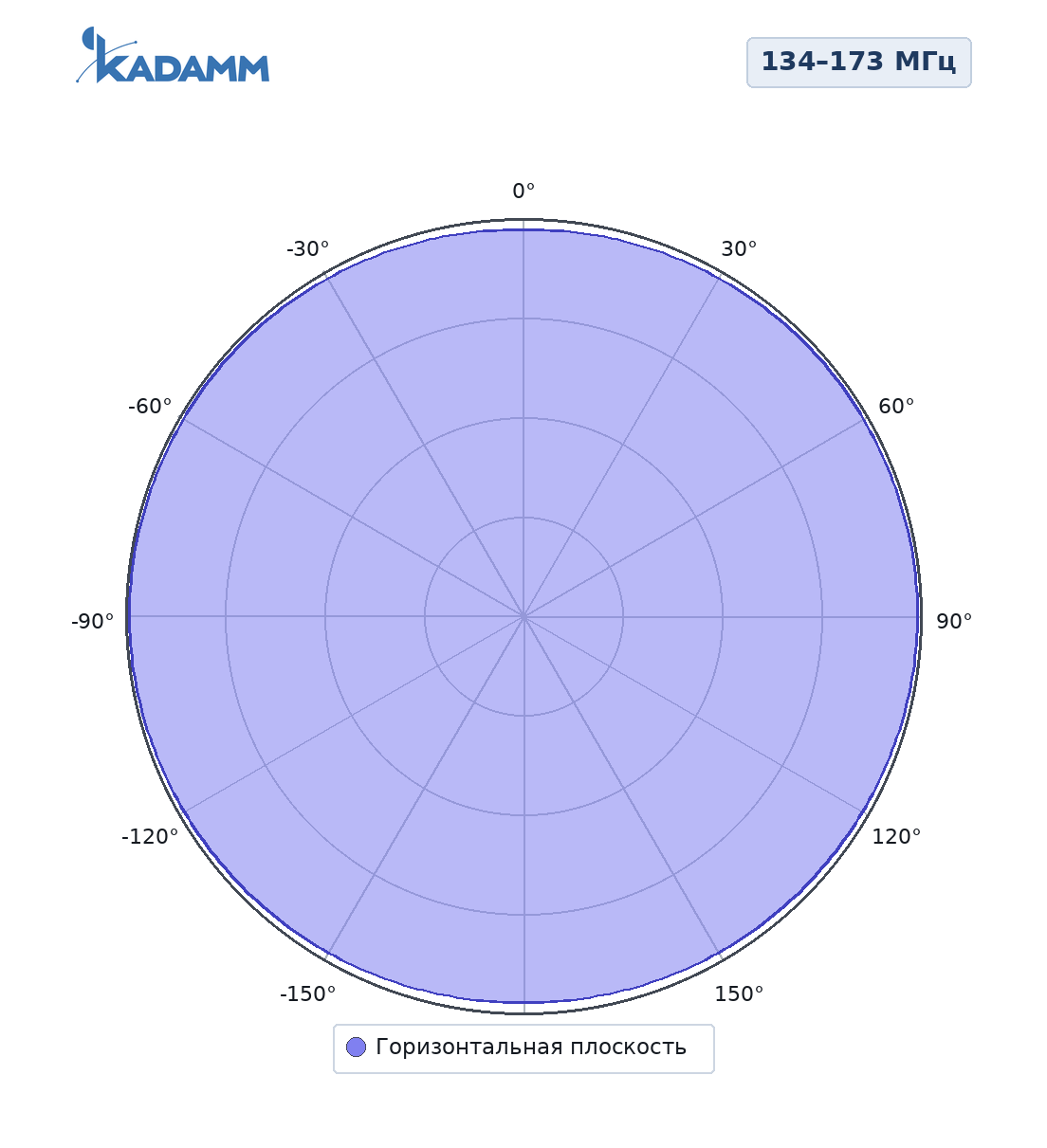

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 13,5°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 134–173 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По частотам в полосу антенны попадают: морская УКВ-связь (156–162 МГц). Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Разъём антенны — 1×UHF; ответную часть кабельной сборки берут того же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Для монтажа: труба Ø40–50 мм, масса антенны 5 кг. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
