Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 330–370 МГц, 1 порт.

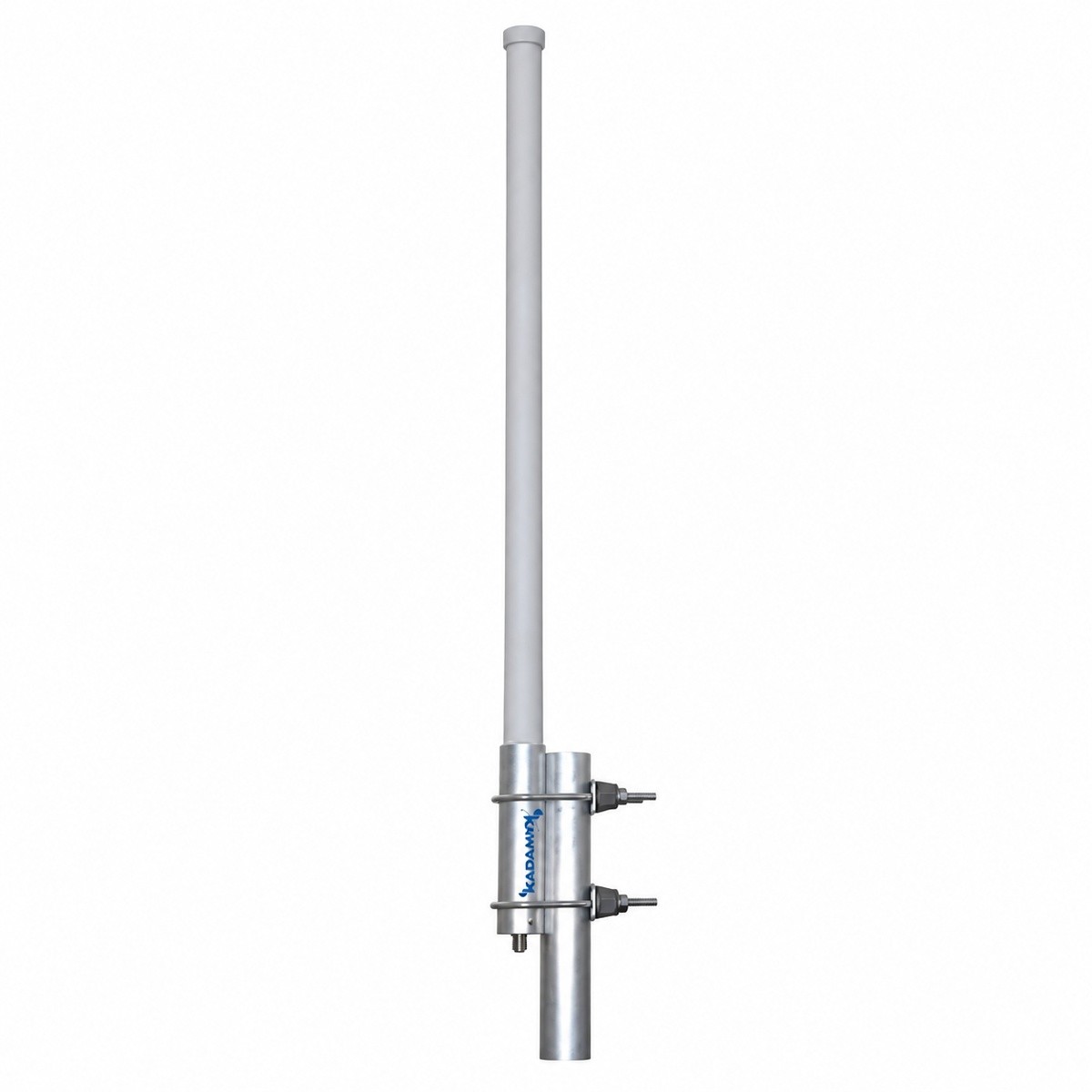

Антенна КАДАММ AC-35005-3 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 330–370 МГц, 1 портом.
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты 1300 ± 5 мм, масса 1,05–1,5 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,05–1,5 кг |
| Крепление на трубу | Ø30–50 мм |
| Артикул | Диапазон частот, МГц | Ширина ДН (В) | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|
| KADAMM AC-35005-3 | 330–370 | 35° | 1300 ± 5 | 1,5 |
| KADAMM AC-35005-4 | 351–366 | 35±6° | Ø36×(1410±10) | 1,05 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.

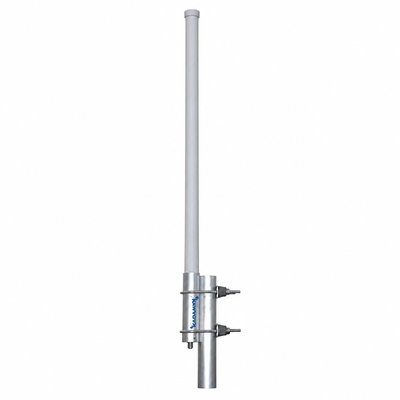

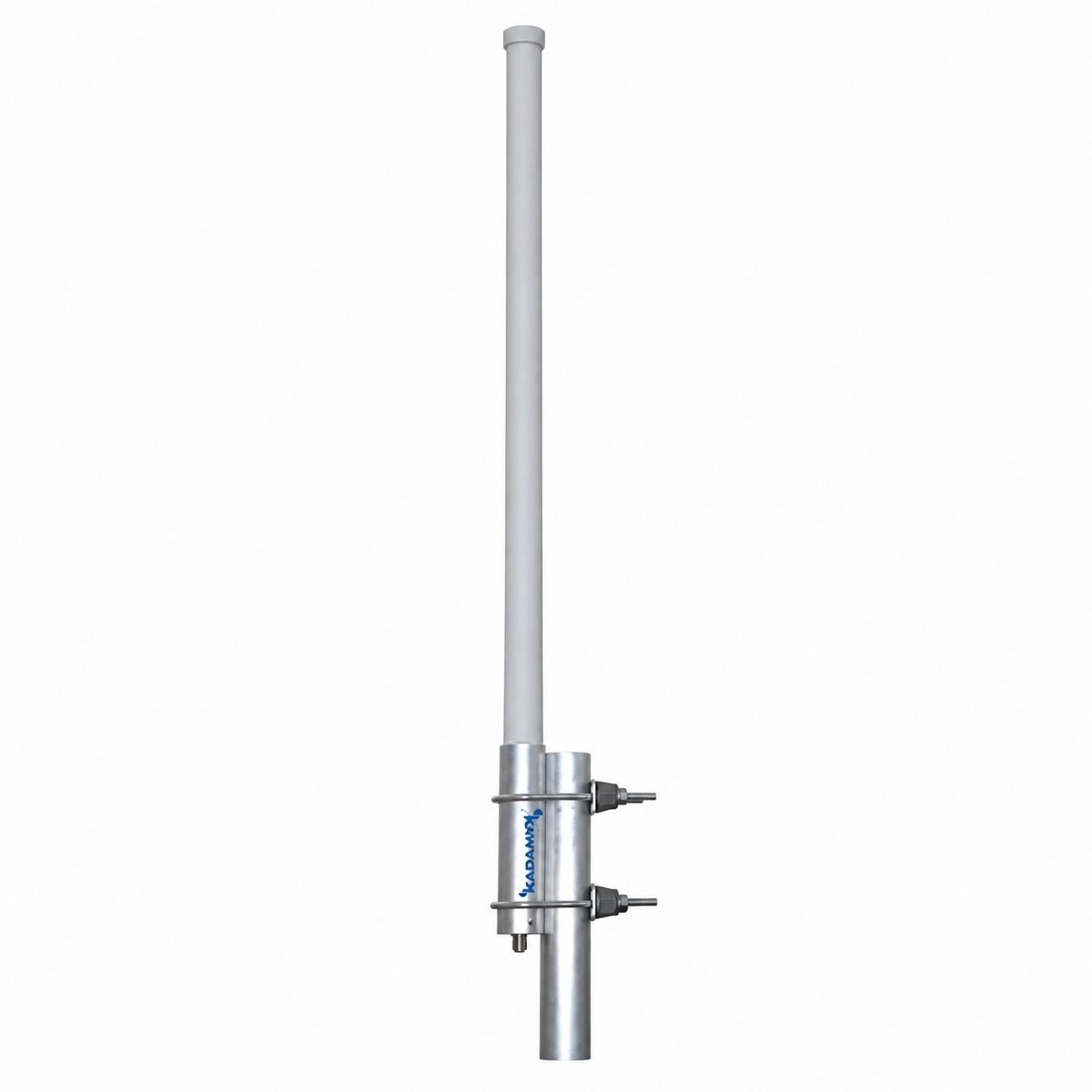

Антенна КАДАММ AC-35005-3, монтажный комплект на трубу Ø30–50 мм.

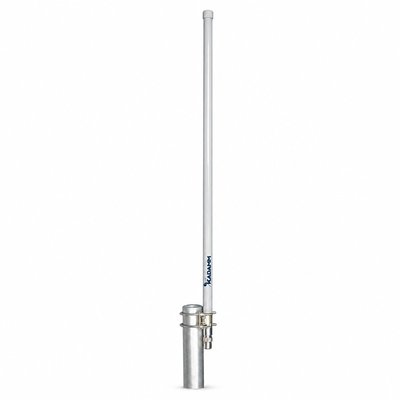

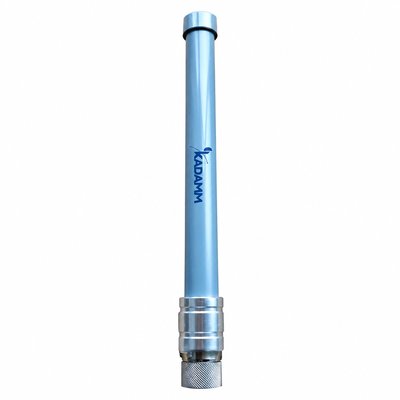

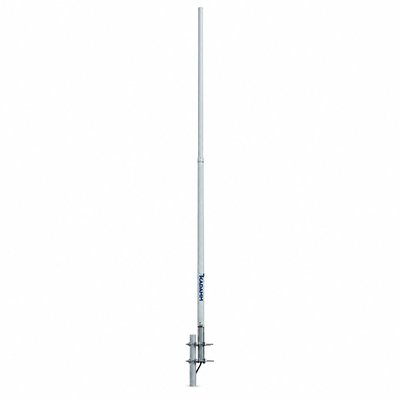

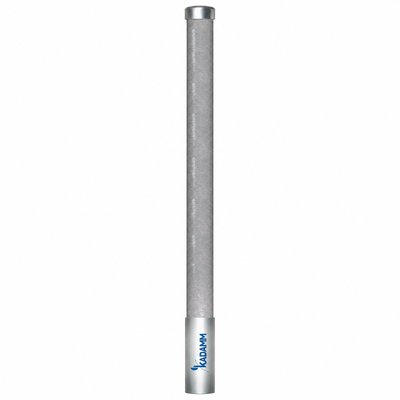

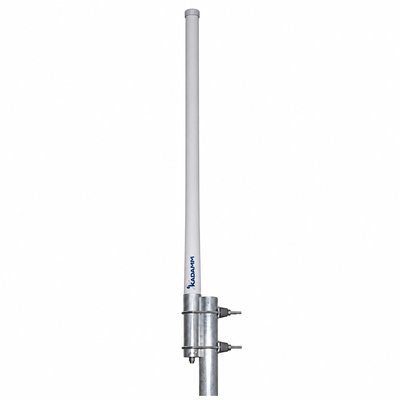

| Параметр | AC-35005-3 | AC-35005-2 | AC-35003-2 | AC-35002-2 | AC-40011D2 | AC-4005AT06 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 330–370 МГц | 350–370 / 806–866 МГц | 380–480 МГц | 380–400 МГц | 400–480 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 5 дБи | 3 дБи | 2,15 дБи | 12 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35005-3 — 330–370 МГц.
У KADAMM AC-35005-3 — розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-35005-3 крепление на трубу Ø30–50 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 1,05–1,5 кг.
У KADAMM AC-35005-3: диапазоны 330–370 МГц. У KADAMM AC-35005-2: диапазоны 350–370 / 806–866 МГц.
Артикул для заказа — KADAMM AC-35005-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35005-3 могут уточняться без уведомления.
Поставляем KADAMM AC-35005-3 — всенаправленная коллинеарная антенна 330–370 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
