Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 380–400 МГц, 1 порт.

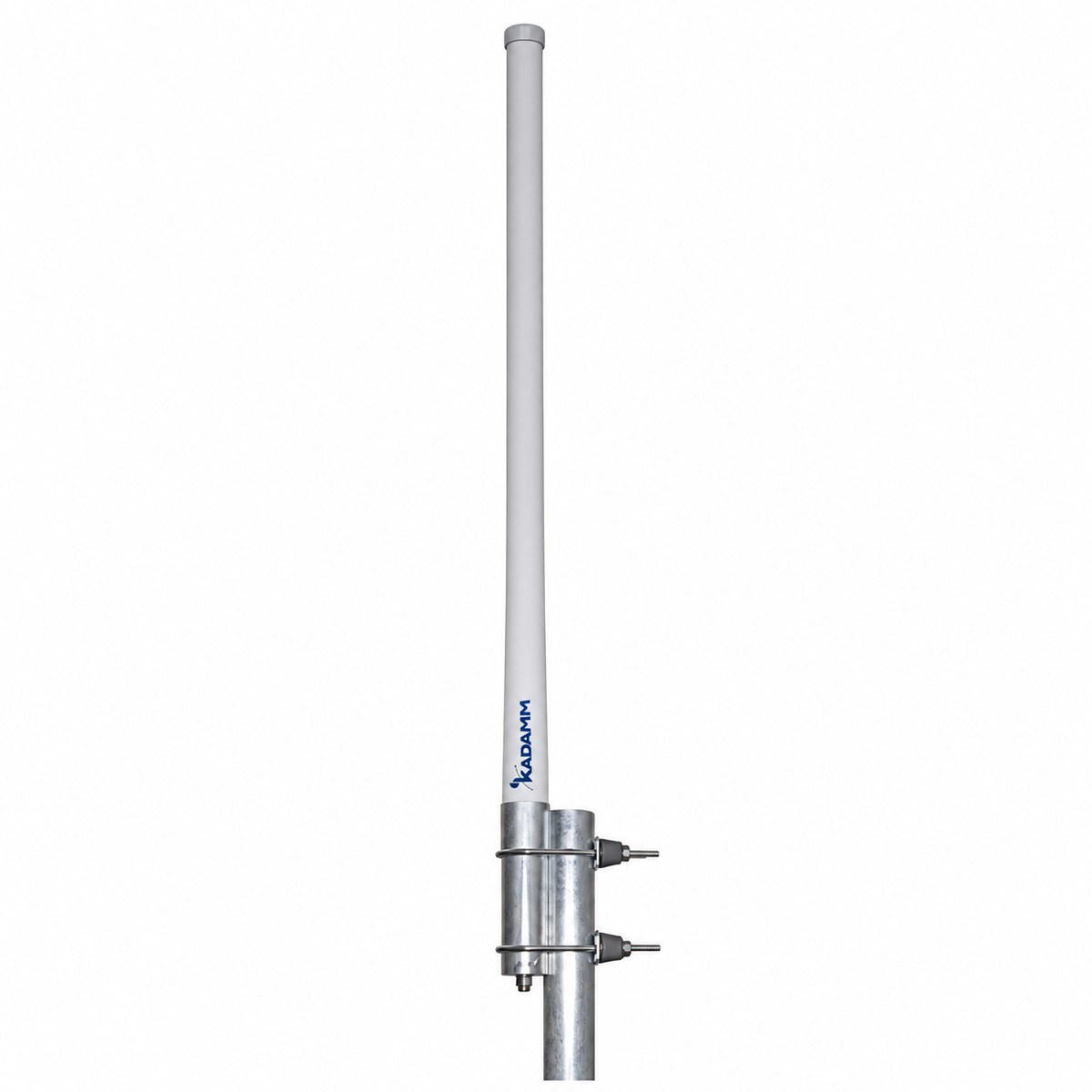

Антенна КАДАММ AC-35002-2 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 380–400 МГц, 1 портом. Антенна применяется в сетях TETRA и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 2,15 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 62°. Габариты Ø33 × 560 мм, масса 0,95 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–400 МГц |
| Коэффициент усиления, дБи | 2,15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø33 × 560 мм |
| Масса антенны | 0,95 кг |
| Крепление на трубу | Ø35–50 мм |
KADAMM AC-35002-2 работает в полосах 380–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц). Круговая диаграмма с усилением 2,15 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-35002-2, монтажный комплект на трубу Ø35–50 мм.

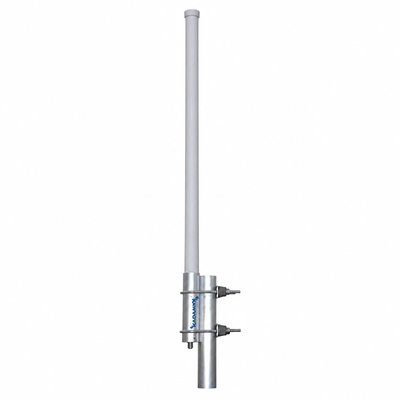

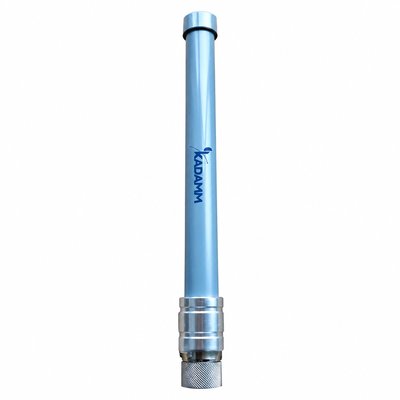

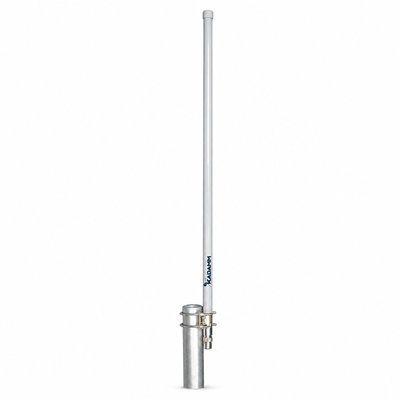

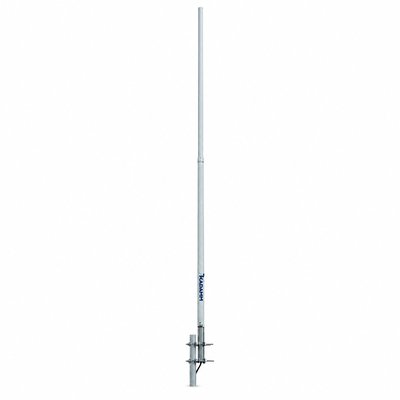

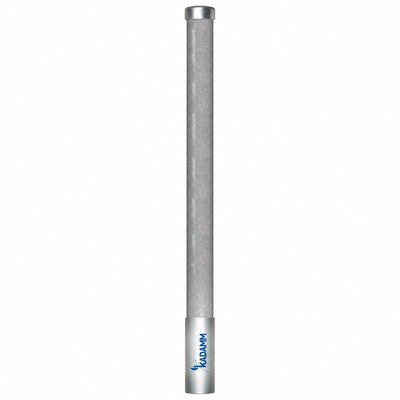

| Параметр | AC-35002-2 | AC-35003-2 | AC-35005-2 | AC-35005-3 | AC-40011D2 | AC-4005AT06 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–400 МГц | 380–480 МГц | 350–370 / 806–866 МГц | 330–370 МГц | 400–480 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 2,15 дБи | 3 дБи | 5 дБи | 5 дБи | 12 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35002-2 — 380–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц).
У KADAMM AC-35002-2 — розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-35002-2 крепление на трубу Ø35–50 мм, размеры Ø33 × 560 мм, масса 0,95 кг.
У KADAMM AC-35002-2: диапазоны 380–400 МГц, усиление 2,15 дБи. У KADAMM AC-35003-2: диапазоны 380–480 МГц, усиление 3 дБи.
Артикул для заказа — KADAMM AC-35002-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35002-2 могут уточняться без уведомления.
Поставляем KADAMM AC-35002-2 — всенаправленная коллинеарная антенна 380–400 МГц, 2,15 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
