Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 380–480 МГц, 1 порт.

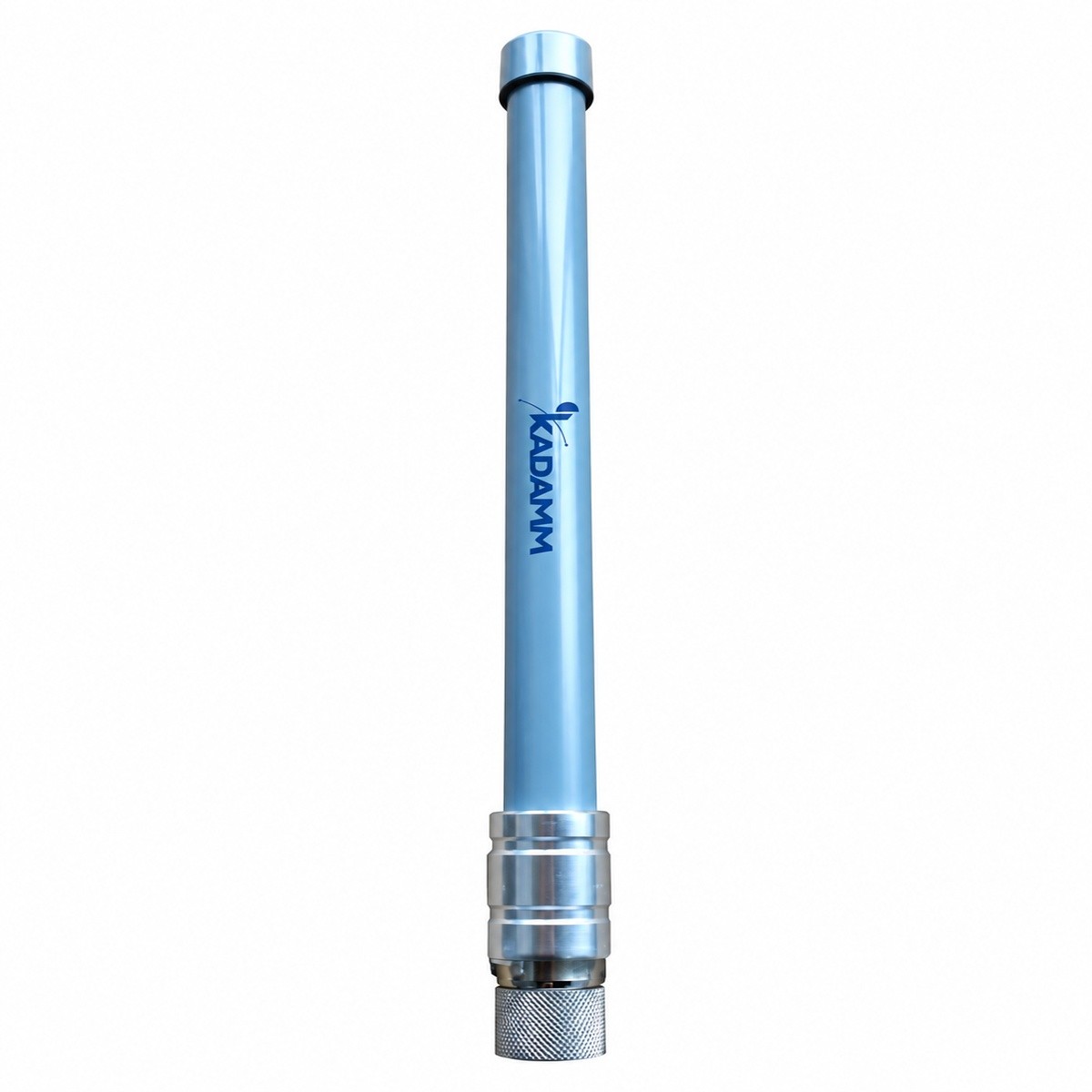

Антенна КАДАММ AC-35003-2 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 380–480 МГц, 1 портом.
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 65°. Габариты Ø24 × (425 ± 5) мм, масса 0,226 кг. КСВН не более 2, 1,8 при 400–460.

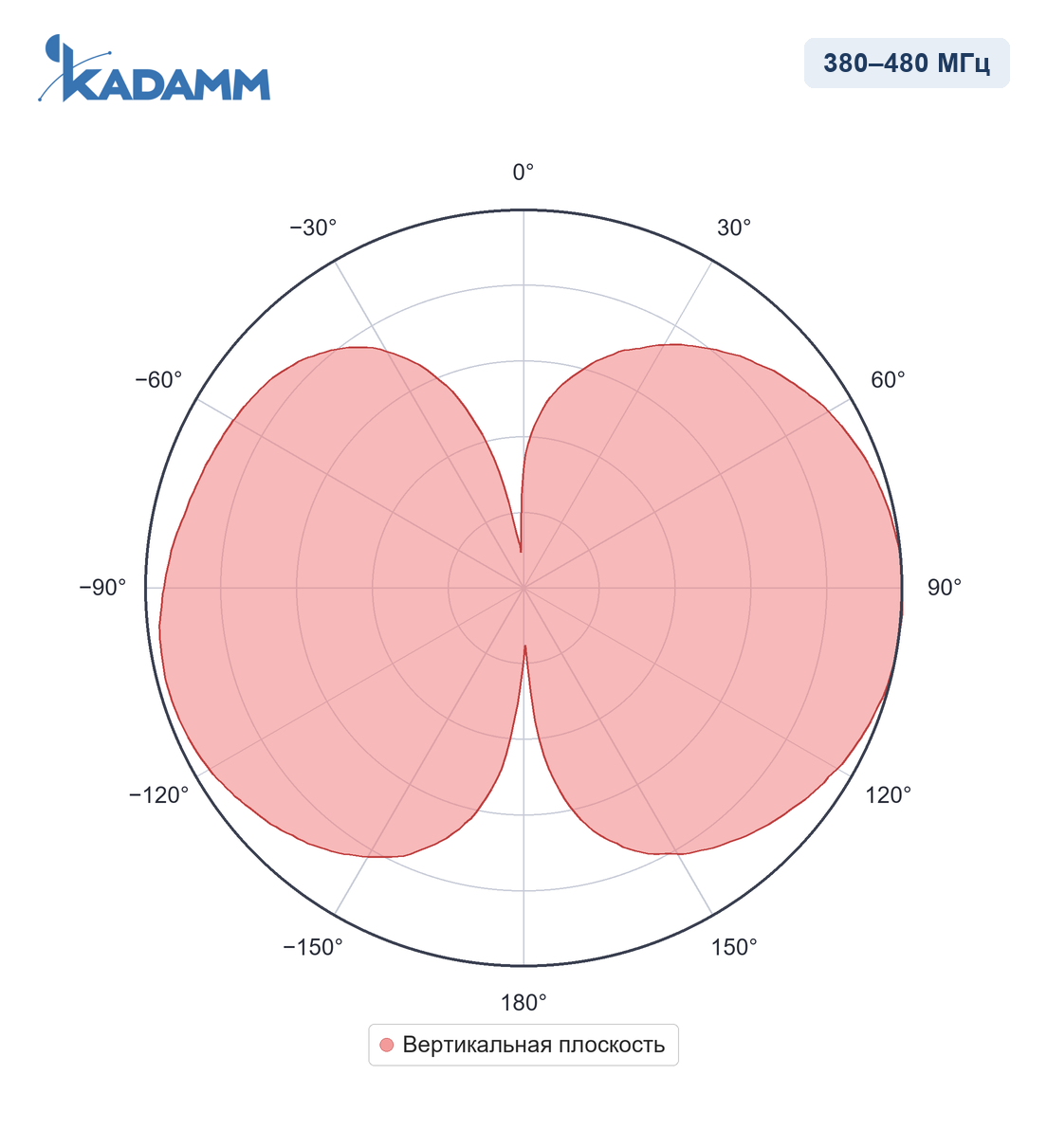

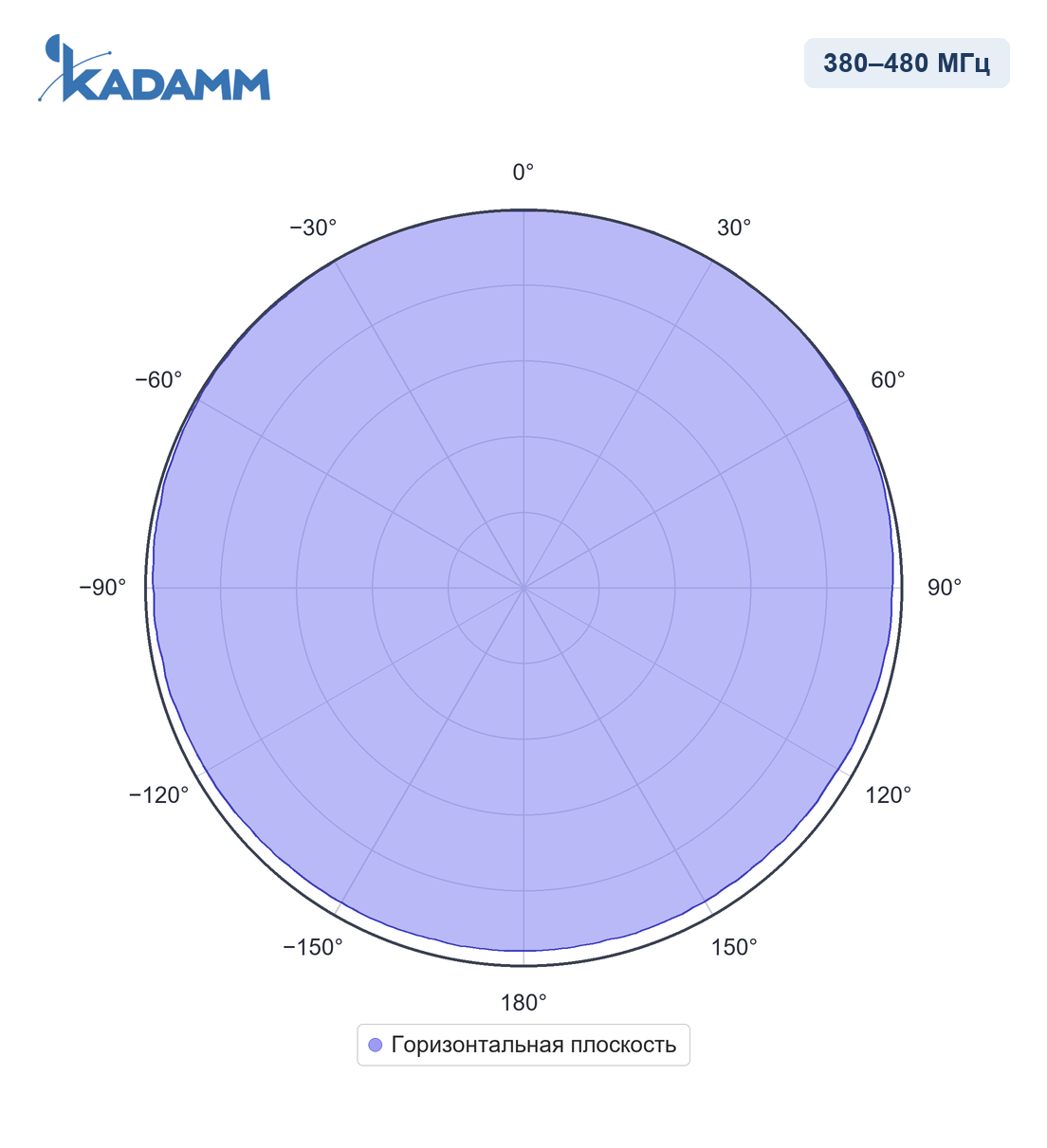

Диаграммы направленности KADAMM AC-35003-2 в полосах 380–480 МГц, вертикальная плоскость, 380–480 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–480 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 25° |
| Поляризация | Вертикальная |
| КСВН | ≤2, ≤1,8 при 400–460 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (425 ± 5) мм |
| Масса антенны | 0,226 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-35003-2 работает в полосах 380–480 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Круговая диаграмма с усилением 3 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-35003-2, монтажный комплект.
| Параметр | AC-35003-2 | AC-35002-2 | AC-35005-2 | AC-35005-3 | AC-40011D2 | AC-4005AT06 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 380–480 МГц | 380–400 МГц | 350–370 / 806–866 МГц | 330–370 МГц | 400–480 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 2,15 дБи | 5 дБи | 5 дБи | 12 дБи | 3 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-35003-2 — 380–480 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-35003-2 — вилка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-35003-2 размеры Ø24 × (425 ± 5) мм, масса 0,226 кг, выдерживает ветер до 55 м/с.
У KADAMM AC-35003-2: диапазоны 380–480 МГц, усиление 3 дБи. У KADAMM AC-35002-2: диапазоны 380–400 МГц, усиление 2,15 дБи.
Артикул для заказа — KADAMM AC-35003-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-35003-2 могут уточняться без уведомления.
Поставляем KADAMM AC-35003-2 — всенаправленная коллинеарная антенна 380–480 МГц (433 МГц), 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
