Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: 138–174 МГц, 1 порт.

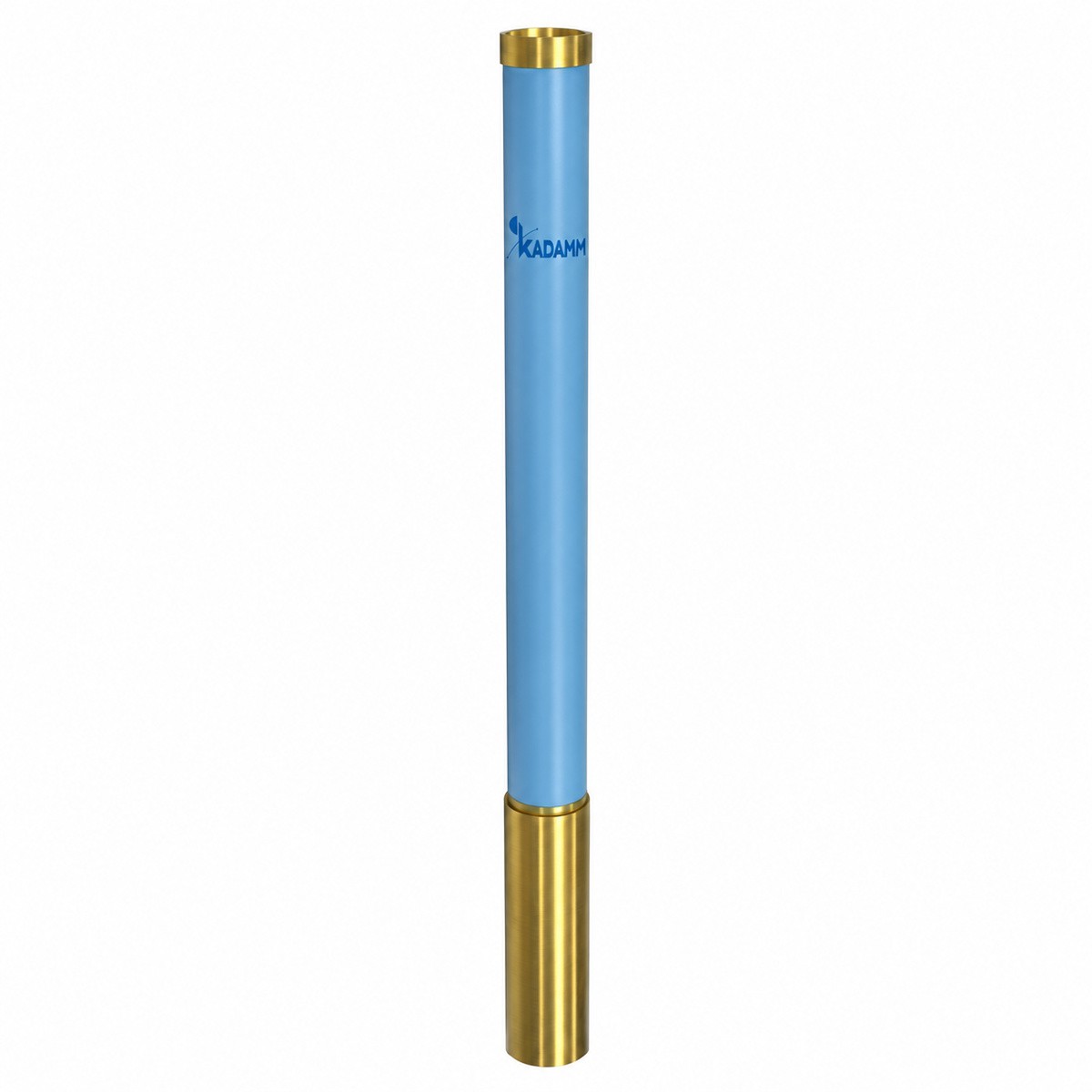

Антенна КАДАММ AC-15003-2 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и ретрансляторов VHF/UHF с вертикальной поляризацией: одной излучающей системой 138–174 МГц, 1 портом.
Коэффициент усиления 3 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 68°. Габариты Ø70 × (1450 ± 20) мм, масса 2,5 кг. КСВН не более 1,5.

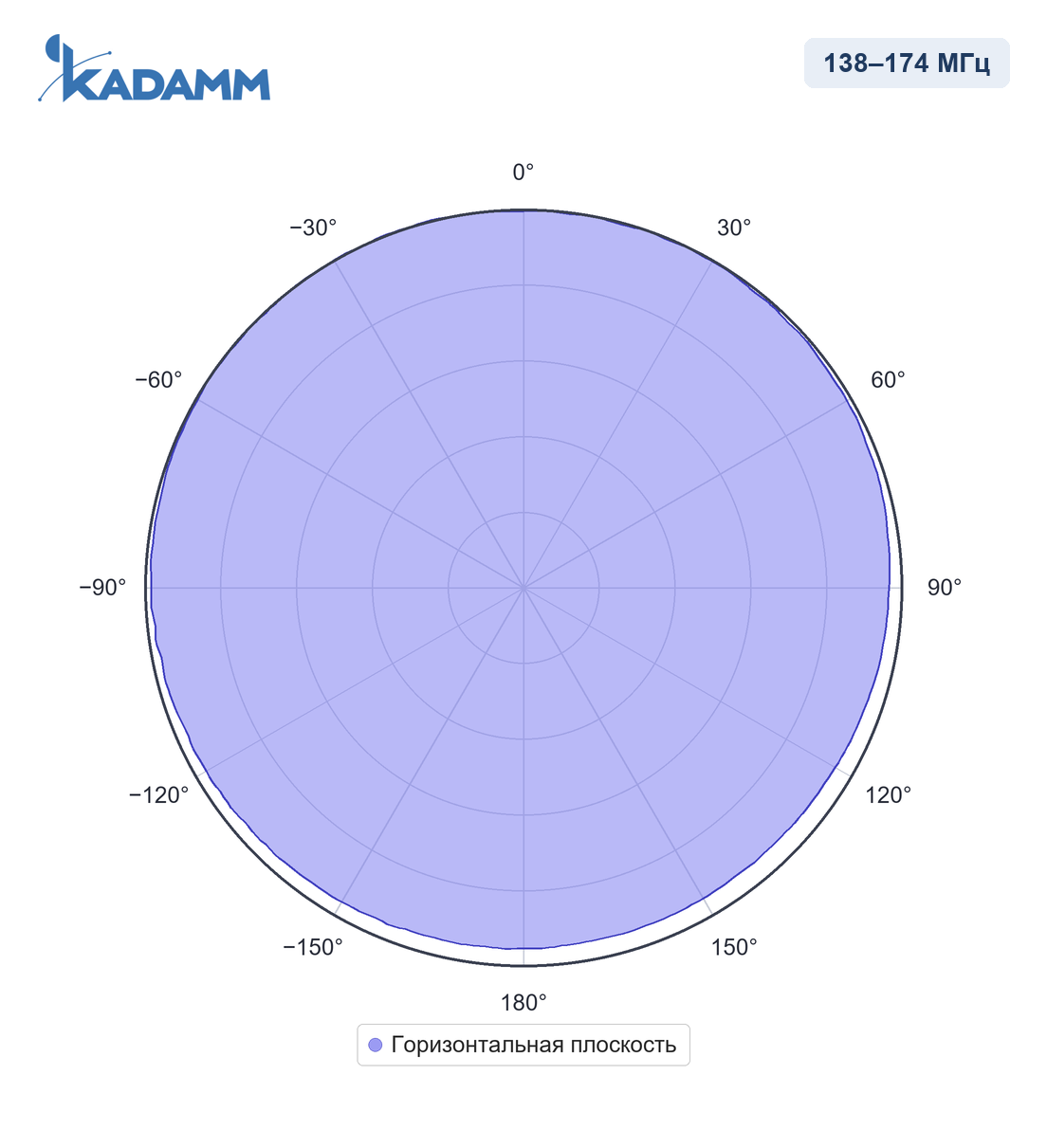

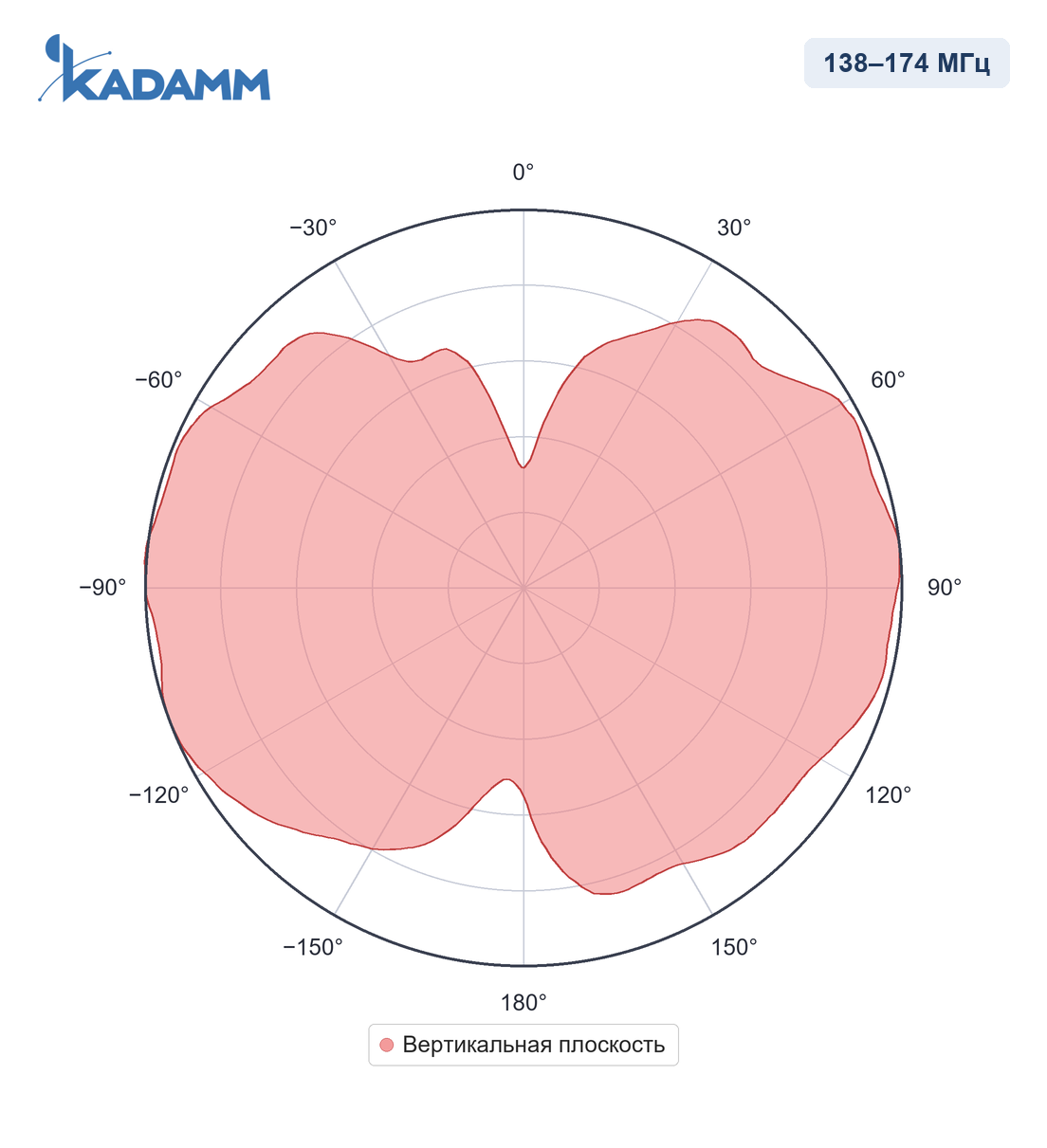

Диаграммы направленности KADAMM AC-15003-2 в полосах 138–174 МГц, вертикальная плоскость, 138–174 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–174 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 68 ± 15° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN или по заказу (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø70 × (1450 ± 20) мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −50…+70 °C |
| Крепление | на мачту (трубу) |
KADAMM AC-15003-2 работает в полосах 138–174 МГц: служебная радиосвязь VHF 146–174 МГц. Круговая диаграмма с усилением 3 дБи — базовая станция или ретранслятор на мачте.
Антенна КАДАММ AC-15003-2, крепёж для монтажа на мачту (трубу).
| Параметр | AC-15003-2 | AC-15005-2 | AC-97011 | AC-97008 | AC-96005 | AC-95005 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 138–174 МГц | 134–174 МГц | 970–1080 МГц | 970–1080 МГц | 960–1150 МГц | 950–1050 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 5 дБи | 11 дБи | 8 дБи | 5 дБи | 5 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-15003-2 — 138–174 МГц: служебная радиосвязь VHF 146–174 МГц.
У KADAMM AC-15003-2 — розетка N или 7/16 DIN или по заказу (IEC 61169-4), расположение — снизу; поляризация — вертикальная.
У KADAMM AC-15003-2 крепление: на мачту (трубу), размеры Ø70 × (1450 ± 20) мм, масса 2,5 кг, выдерживает ветер до 60 м/с.
У KADAMM AC-15003-2: диапазоны 138–174 МГц, усиление 3 дБи. У KADAMM AC-15005-2: диапазоны 134–174 МГц, усиление 5 дБи.
Артикул для заказа — KADAMM AC-15003-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-15003-2 могут уточняться без уведомления.
Поставляем KADAMM AC-15003-2 — всенаправленная коллинеарная антенна 138–174 МГц, 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
